041 - Controllo freno a mano

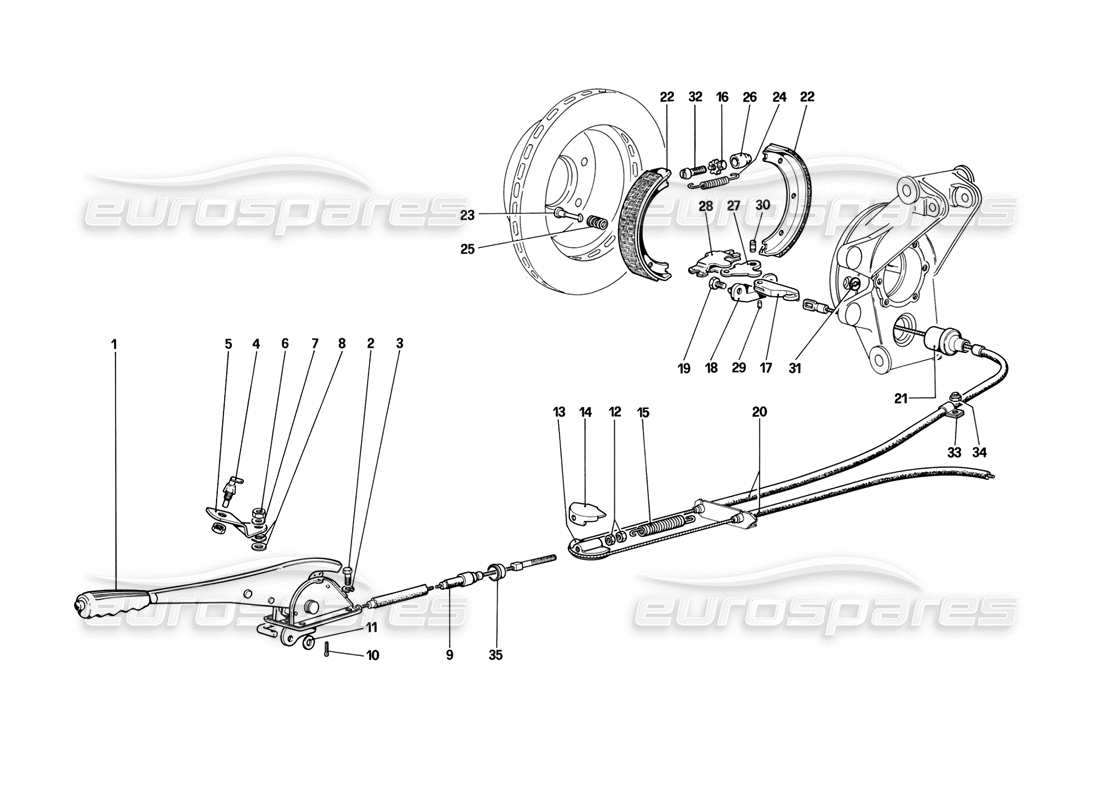

Ferrari Mondial 3.2 QV (1987) Hand - Brake Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 198375
LEVA FRENO A MANO
da £340,67
da £340,67
Questa parte sostituisce il numero di parte 118548 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 003
MPN: 106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 114318
INTERRUTTORE
Superamento
Superamento
Questa parte sostituisce il numero di parte 114319
# 005
MPN: 114320
STAFFA INTERRUTTORE
Superamento
Superamento
Questa parte sostituisce il numero di parte 114320 N/L/A
# 006
MPN: 15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
# 007
MPN: 12605270
Rondella
Superamento
Superamento
# 008
MPN: 10519301
Rondella - POSSIBILE MONTAGGIO
da £14,53
da £14,53
Questa parte sostituisce il numero di parte 10517377 - e 2 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 118551
CAVO ANTERIORE
da £34,54
da £34,54
# 010
MPN: 10796440
PERNO DELLO SPUNTO
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 10796401 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 10519601
Rondella
da £0,53
da £0,53
# 012
MPN: 16102311
DADO DI BLOCCAGGIO, FILETTO DESTRO
da £0,41
da £0,41
Questa parte sostituisce il numero di parte 16102315
# 013
MPN: 118552
ANCORAGGIO PER CAVO POSTERIORE
da £2,07
da £2,07
# 014
MPN: 118553
PIATTO
da £16,00
da £16,00
# 015
MPN: 104895
MOLLA DI RITORNO
da £3,08
da £3,08
# 016
MPN: 101286
NOCE
da £20,99
da £20,99
Questa parte sostituisce il numero di parte 680544 - e 6 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 105270
FORCELLA DI COMANDO PER LEVA INTERNA
da £14,41
da £14,41
# 018
MPN: 106243
PICCOLO BLOCCO
da £98,96
da £98,96
# 019
MPN: 106242
VITE
da £3,48
da £3,48
# 020
MPN: 118550
CAVO FRENO A MANO POSTERIORE (LHD)
da £65,41
da £65,41
# 020
MPN: 119619
CAVO FRENO A MANO POSTERIORE (RHD)
da £209,57
da £209,57
# 021
MPN: 105735
TAPPO PROTEZIONE FORCELLA
Dopo esaurimento utilizzare n. 132129
# 022
MPN: 134847
GANASCE FRENO A MANO
Set di 4 (25 mm)
da £36,25
da £36,25
Questa parte sostituisce il numero di parte 101270 - e 2 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 101275
PERNO PER MOLLA
da £7,71
da £7,71
Questa parte sostituisce il numero di parte 680515 - e 2 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 101276
MOLLA DI RITORNO PER SCARPE
da £2,40
da £2,40
Questa parte sostituisce il numero di parte 680516 - e 6 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 101277
PRIMAVERA
da £2,39
da £2,39
Questa parte sostituisce il numero di parte 680517
# 026
MPN: 101279
SEDE PER VITE DI REGOLAZIONE
da £31,50
da £31,50
# 027
MPN: 101280
LEVA DI COMANDO INTERNA
da £25,52
da £25,52
Questa parte sostituisce il numero di parte 680538 - e 5 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 101281
LEVA DI COMANDO ESTERNA
da £33,33
da £33,33
Questa parte sostituisce il numero di parte 680539 - e 5 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 101282
PERNO FISSAGGIO FORCELLA ALLA LEVA INTERNA
da £7,82
da £7,82
Questa parte sostituisce il numero di parte 680540
# 030
MPN: 101283
PINFORGIUNTO
da £16,45
da £16,45
Questa parte sostituisce il numero di parte 680541
# 031
MPN: 101284
PIASTRA PER MOLLA
da £3,04
da £3,04
Questa parte sostituisce il numero di parte 680542
# 032
MPN: 101285
VITE
da £17,06
da £17,06
Questa parte sostituisce il numero di parte 680543 - e 10 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 10115701
MORSETTO
da £0,47
da £0,47
# 033
MPN: 10418501
MORSETTO
da £1,14
da £1,14
# 034
MPN: 12575411
NOCE
Superamento
Superamento
# 035
MPN: 118554
BOCCOLA - SOLO GUIDA A DESTRA
da £13,76
da £13,76
