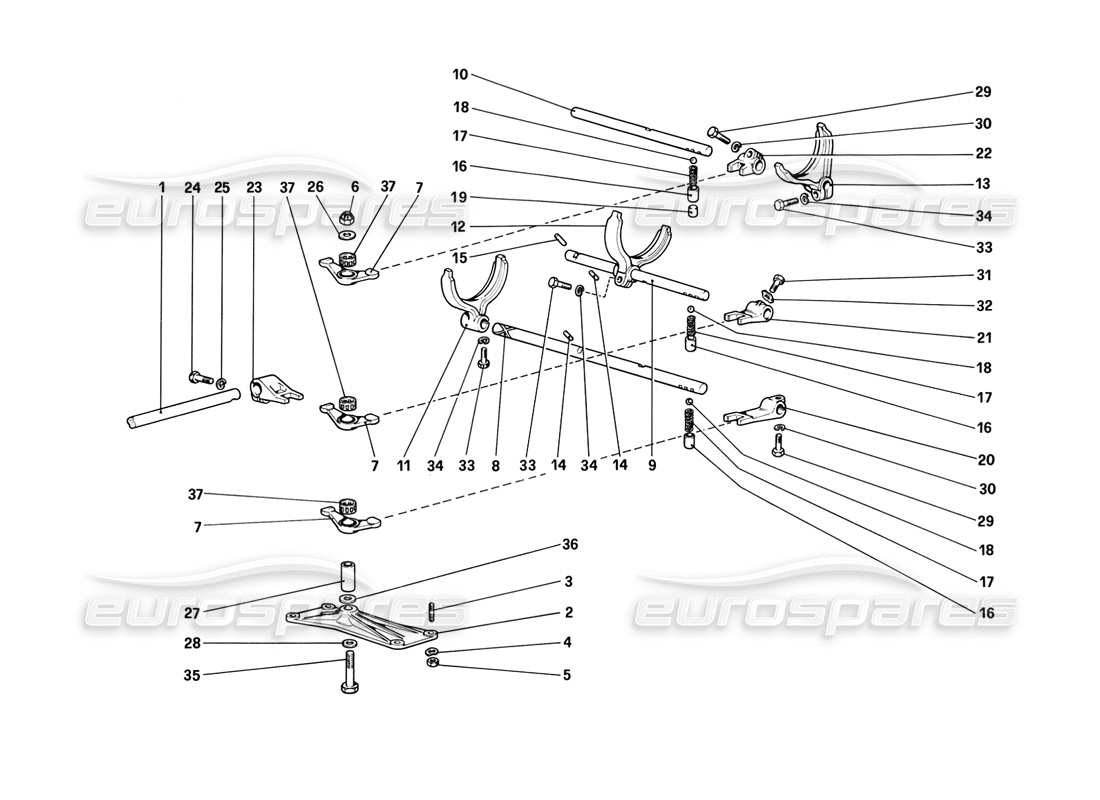

032 - Comandi interni del cambio
Ferrari Mondial 3.2 QV (1987) Inside Gearbox Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109767
ALBERO PER LEVA
ALBERO PER LEVA
da £635,01
da £635,01
Questa parte sostituisce il numero di parte 105733 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 114864
SUPPORTO
SUPPORTO
da £35,30
da £35,30
Questa parte sostituisce il numero di parte 104203 - e 8 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 11500121
PERNO FILETTATO
PERNO
Superamento
Superamento
Questa parte sostituisce il numero di parte 13540820
# 004
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 15896214
NOCE
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 15896211
# 006
MPN: 16109221
NOCE
NOCE
da £0,51
da £0,51
# 007
MPN: 115249
BILANCIERE
BILANCIERE
da £56,38
da £56,38
# 008
MPN: 120923
ASTA COMANDO 1 - VELOCITA E RM
ASTA DI COMANDO, VELOCITÀ 1st E RETROMARCIA
da £302,98
da £302,98
# 009
MPN: 120924
ASTA COMANDO 2 E 3 VELOCITA
ASTA DI COMANDO, VELOCITÀ da 2nd a 3rd
da £78,18
da £78,18
# 010
MPN: 120925
ASTA COMANDO 4 E 5 VELOCITA
ASTA DI COMANDO, VELOCITÀ da 4th a 5th
da £75,58
da £75,58
# 011
MPN: 115341
FORCELLA 1 - VELOCITÀ E RETROMARCIA
Forcella, 1 prima velocità e retromarcia
da £151,89
da £151,89
# 012
MPN: 115349
FORCELLA 2 E 3 VELOCITÀ
FORCELLA, VELOCITÀ da 2nd a 3rd
da £177,40
da £177,40
# 013
MPN: 115348
FORCELLA 4 E 5 VELOCITÀ
FORCELLA, VELOCITÀ da 4th a 5th
da £177,40
da £177,40
Questa parte sostituisce il numero di parte 116348 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 115355
RULLINO ARRESTO ASTE LATERALE!
ARRESTO RULLO
da £8,25
da £8,25
# 015
MPN: 115356
RULLINO ARRESTO ASTE CENTRALE
ARRESTO RULLO
da £3,88
da £3,88
# 016
MPN: 115376
CESPUGLIO
CESPUGLIO
da £30,54
da £30,54
# 017
MPN: 100750
PRIMAVERA
PRIMAVERA
da £1,05
da £1,05
Questa parte sostituisce il numero di parte 523899
# 018
MPN: 101612
SFERA
PALLA
da £0,73
da £0,73
Questa parte sostituisce il numero di parte 93309
# 019
MPN: 115357
DISTANZIATORE
DISTANZIATORE
da £4,49
da £4,49
# 020
MPN: 115358
FORCELLA SELETTRICE 1ST VELOCITÀ E RETROMARCIA
Forcella di controllo per la 1 prima velocità e retromarcia
da £72,00
da £72,00
# 021
MPN: 115359
FORCELLA SELETTRICE 2 E 3 VELOCITÀ
FORCELLA DI COMANDO PER VELOCITÀ DA 2nd A 3rd
da £64,46
da £64,46
# 022
MPN: 115360
FORCELLA SELETTRICE 4ª e 5ª VELOCITÀ
FORCELLA DI COMANDO PER 4th - 5th PEED
da £60,43
da £60,43
# 023
MPN: 106213
LEVA
LEVA
da £73,78
da £73,78
Questa parte sostituisce il numero di parte 525010 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 16043631
BULLONE
BULLONE
da £0,47
da £0,47
# 025
MPN: 106852
Rondella
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 114865
Rondella
Rondella
da £1,02
da £1,02
Questa parte sostituisce il numero di parte 112109
# 027
MPN: 115374
CESPUGLIO
CESPUGLIO
da £4,68
da £4,68
# 028
MPN: 108281
Rondella
Rondella
da £0,96
da £0,96
# 029
MPN: 16043631
BULLONE
BULLONE
da £0,47
da £0,47
# 030
MPN: 106852
Rondella
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 104279
BULLONE
BULLONE
da £21,25
da £21,25
Questa parte sostituisce il numero di parte 95176 - e 1 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 103587
PIATTO
PIATTO
da £5,85
da £5,85
Questa parte sostituisce il numero di parte 92692 - e 1 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 16043631
BULLONE
BULLONE
da £0,47
da £0,47
# 034
MPN: 106852
Rondella
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 15541121
BULLONE
BULLONE
da £0,57
da £0,57
# 036
MPN: 114865
Rondella
SPESSO
da £1,02
da £1,02
Questa parte sostituisce il numero di parte 112109
# 037
MPN: 115373
ASTUCCIO A RULLINI
GABBIA A RULLI
da £2,80
da £2,80
