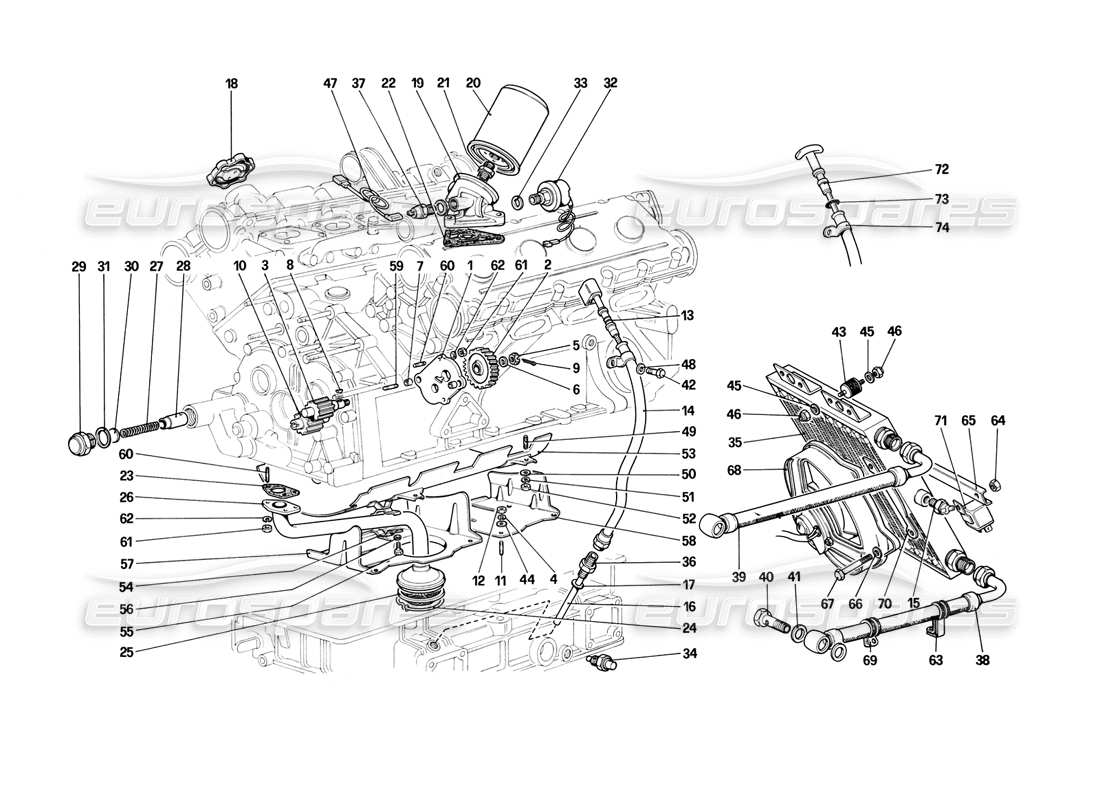

022 - Sistema di lubrificazione
Ferrari Mondial 3.2 QV (1987) Lubrication System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109300
COPERTURA POMPA OLIO
da £84,63
da £84,63
# 002
MPN: 117659
INGRANAGGIO DELLA POMPA
25 denti
da £304,57
da £304,57
# 003
MPN: 109956
INGRANAGGIO
da £718,29
da £718,29
Questa parte sostituisce il codice articolo 109966 che abbiamo in magazzino
# 004
MPN: 106849
RONDELLA Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
# 005
MPN: 102900
NOCE
da £7,66
da £7,66
Questa parte sostituisce il numero di parte 4146931
# 006
MPN: 11198570
Rondella
da £0,47
da £0,47
# 007
MPN: 102725
TASSELLO
da £0,67
da £0,67
# 008
MPN: 10205620
LINGUA
da £0,50
da £0,50
# 009
MPN: 10734301
COPPIGLIA
da £0,53
da £0,53
# 010
MPN: 109308
INGRANAGGIO CONDOTTO
da £89,85
da £89,85
# 011
MPN: 13539024
BORCHIA DI PROTEZIONE
da £0,82
da £0,82
Questa parte sostituisce il numero di parte 13539021
# 012
MPN: 15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
# 013
MPN: 116051
ASTA LIVELLO OLIO
(solo coupé)
da £184,25
da £184,25
# 013
MPN: 120347
ASTA LIVELLO OLIO
(solo cabriolet)
da £468,70
da £468,70
# 014
MPN: 118633
(B) TUBO PER ASTA DI LIVELLO - NON PER C7
Per Cabriolet utilizzare n. 120367
da £85,78
da £85,78
# 014
MPN: 132446
(2B) TUBO PER ASTA DI LIVELLO - PER C7
da £63,22
da £63,22
# 014
MPN: 132502
(1B) TUBO PER ASTA DI LIVELLO - PER C7
da £68,99
da £68,99
# 015
MPN: 123277
TERMOSINTERRUTTORE
da £129,35
da £129,35
# 016
MPN: 107868
TUBO DELL'ASTINA
da £41,21
da £41,21
# 017
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 018
MPN: 103936
TAPPO OLIO
da £45,00
da £45,00
# 019
MPN: 123863
BASE FILTRO
da £92,83
da £92,83
# 020
MPN: 100325/OE
FILTRO OLIO (FLUSSO COMPLETO)
da £56,00
da £56,00
# 021
MPN: 121246
UNIONE
da £50,71
da £50,71
# 022
MPN: 123869
GUARNIZIONE - NON PER C8
Superamento
Superamento
# 022
MPN: 135120
GUARNIZIONE - PER C8
Superamento
Superamento
Questa parte sostituisce il numero di parte 123869 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 134961
GUARNIZIONE - NON PER C8
da £2,27
da £2,27
Questa parte sostituisce il numero di parte 103942
# 023
MPN: 134961
GUARNIZIONE - PER C8
da £2,27
da £2,27
Questa parte sostituisce il numero di parte 103942
# 024
MPN: 103944
ANELLO DI TENUTA DEL FILTRO
da £39,78
da £39,78
Questa parte sostituisce il numero di parte 24124 - e 4 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 100332
FILTRO COPPA
da £10,27
da £10,27
Questa parte sostituisce il numero di parte 240387 - e 13 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 105998
TUBO PRELIEVO OLIO
# 026
MPN: 129551
TUBO DI ASPIRAZIONE
Dal motore n. 1392 euro. 686 Stati Uniti
da £31,88
da £31,88
# 027
MPN: 133550
MOLLA PER VALVOLA DI REGOLAZIONE DELLA PRESSIONE
da £63,24
da £63,24
# 028
MPN: 125885
PISTONE
da £126,45
da £126,45
Questa parte sostituisce il numero di parte 106236 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 106237
TAPPO
da £48,21
da £48,21
# 030
MPN: 135679
DISTANZIATORE
da £1,07
da £1,07
# 031
MPN: 144487
GUARNIZIONE
da £19,08
da £19,08
# 032
MPN: 122592
UNITÀ MITTENTE M18X1.5
da £320,85
da £320,85
Questa parte sostituisce il numero di parte 114927 - e 1 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 034
MPN: 107576
TERMISTORE TEMPERATURA OLIO
da £68,94
da £68,94
Questa parte sostituisce il numero di parte 4159681 - e 1 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 126922
RADIATORE OLIO
da £1.297,13
da £1.297,13
# 036
MPN: 102668
UNIONE
da £34,35
da £34,35
Questa parte sostituisce il numero di parte 100319
# 037
MPN: 110664
INTERRUTTORE SPIA PRESSIONE OLIO
da £12,82
da £12,82
# 038
MPN: 126910
TUBO DAL RADIATORE AL CARTER
Per Cabriolet utilizzare n. 128541
da £342,29
da £342,29
# 038
MPN: 128541
TUBO (SOLO CABRIOLET)
da £209,65
da £209,65
# 039
MPN: 126911
TUBO DAL RAFFREDDATORE AL FILTRO - SUPPORTO
(solo coupé)
da £278,36
da £278,36
# 039
MPN: 128542
tubo flessibile
(solo cabriolet)
da £132,17
da £132,17
# 040
MPN: 123881
UNIONE
da £21,53
da £21,53
# 041
MPN: 10246160
GUARNIZIONE
da £0,51
da £0,51
# 042
MPN: 10902011
VITE
da £1,17
da £1,17
Questa parte sostituisce il numero di parte 10902411
# 043
MPN: 102947
SUPPORTO ANTIVIBRANTE
da £7,25
da £7,25
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 12638101
Rondella
da £0,71
da £0,71
# 045
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 12575411
NOCE
Superamento
Superamento
# 047
MPN: 112388
CAVO INTERRUTTORE
da £5,90
da £5,90
# 048
MPN: 12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372 - e 1 altro. Fare clic per visualizzare i dettagli
# 049
MPN: 13516521
PRIGIONIERO SUL CARTER
Superamento
Superamento
Questa parte sostituisce il numero di parte 102682 - e 1 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 10519624
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 127496
RONDELLA Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 16102311
NOCE
da £0,45
da £0,45
Questa parte sostituisce il numero di parte 16102315
# 053
MPN: 103929
SCUDO MANOVELLA
da £60,23
da £60,23
# 054
MPN: 103933
STAFFA DI FISSAGGIO
da £8,49
da £8,49
# 055
MPN: 10977710
BULLONE
# 056
MPN: 11195471
Rondella
Superamento
Superamento
# 057
MPN: 107073
SCUDO COPPA
da £55,50
da £55,50
Questa parte sostituisce il numero di parte 40361305
# 058
MPN: 107074
PIATTO
da £29,35
da £29,35
Questa parte sostituisce il numero di parte 40361206 - e 1 altro. Fare clic per visualizzare i dettagli
# 059
MPN: 13541124
BORCHIA LUNGA
da £13,27
da £13,27
Questa parte sostituisce il numero di parte 13541121
# 060
MPN: 13540821
BORCHIA CORTA
Superamento
Superamento
# 061
MPN: 15896214
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 15896211
# 062
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 063
MPN: 128543
MORSETTO - SOLO PER CABRIOLET
da £3,30
da £3,30
# 064
MPN: 12574211
NOCE
da £0,71
da £0,71
# 065
MPN: 121163
staffa
da £14,86
da £14,86
# 066
MPN: 12639721
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12639711
# 067
MPN: 10901921
VITE
da £0,42
da £0,42
Questa parte sostituisce il numero di parte 10901924 - e 1 altro. Fare clic per visualizzare i dettagli
# 068
MPN: 121161
MOTORE ELETTROVENTOLA
da £82,02
da £82,02
# 068
MPN: 122951
VENTOLA DI RAFFREDDAMENTO (PER N. PAR.68)
da £33,92
da £33,92
# 069
MPN: 10450890
MORSETTO - SOLO PER CABRIOLET
da £0,53
da £0,53
# 070
MPN: 121162
DISTANZIATORE
da £16,32
da £16,32
# 071
MPN: 61914500
RELE' DI CONTROLLO
Dopo esaurimento utilizzare n. 62377000
da £8,64
da £8,64
# 072
MPN: 105657
ASTA DI LIVELLO OLIO
da £56,01
da £56,01
# 073
MPN: 100317
(A) ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da £0,70
da £0,70
# 074
MPN: 120001
(A) TUBO PER ASTA DI LIVELLO
Per Cabriolet utilizzare n. 134104
da £137,07
da £137,07
# 074
MPN: 132483
(1A) TUBO PER ASTA DI LIVELLO - PER C8
da £98,55
da £98,55
# 074
MPN: 134106
(2A) TUBO PER ASTA DI LIVELLO - PER C8
da £69,17
da £69,17
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO RILASCIO FRIZIONE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) IMPIANTO FRENANTE IDRAULICO (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) IMPIANTO FRENANTE IDRAULICO (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA IDRAULICO PER ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALIERA - COMANDO FRIZIONE (PER VETTURA SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D) SCHEMA DELLE PARTI")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALIERA - COMANDO FRIZIONE (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DESTRA D) SCHEMA DELLE PARTI")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO DELL'ACCELERATORE E SISTEMA IDRAULICO DEI FRENI (PER AUTO SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO DELL'ACCELERATORE E SISTEMA IDRAULICO DEI FRENI (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI SENZA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI CON ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - 3.2 MONDIAL COUPE - USA - SA - AUS - CH87 - CH88 ESCLUSI DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET-USA - SA ESCLUSA DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) VANO MOTORE E MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARAURTI, MODANATURE E LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) POSTI - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SEDILI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIVO SOLLEVAMENTO FARI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) TERGICRISTALLO E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI DIAGRAMMA DELLE PARTI")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI SECONDARI - CH88 ESCLUSI DIAGRAMMA DELLE PARTI")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI SECONDARI - PER CH88 DIAGRAMMA DELLE PARTI")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO APRIBILE - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) IN ALTO: CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INIEZIONE D'ARIA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INIEZIONE D'ARIA (PER VERSIONE CH) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA CARBURANTE E TUBI (NON PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA CARBURANTE E TUBI (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI DI CARBURANTE (NON PER LA VERSIONE USA E CH87) DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE CH87) DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI SCARICO (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI SCARICO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
