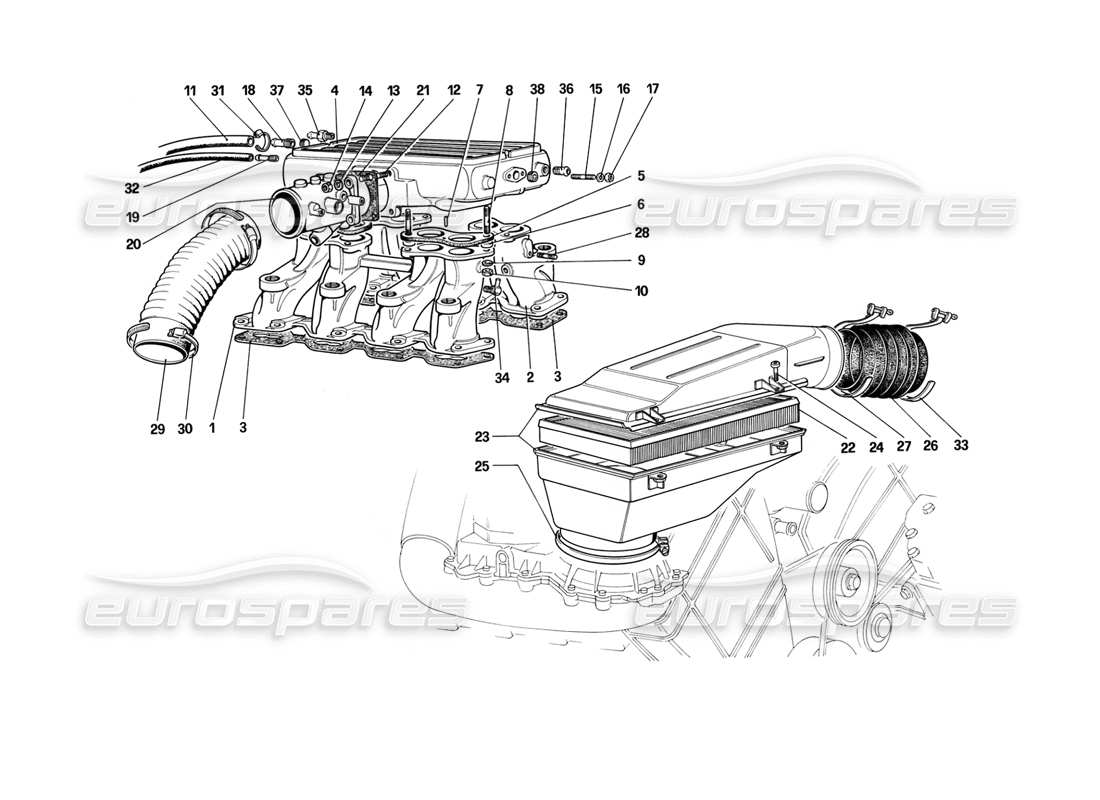

017 - Aspirazione aria e collettori
Ferrari Mondial 3.2 QV (1987) Air Intake and Manifolds Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
128034
COLLETTORE ASPIRAZIONE DESTRO COMPLETO
Per noi
da
£860,23
da
£860,23
#
001
MPN:
128199
COLLETTORE ASPIRAZIONE DESTRO COMPLETO
Non per Stati Uniti e C8
da
£463,17
da
£463,17
#
001
MPN:
135032
COLLETTORE ASPIRAZIONE DESTRO COMPLETO
per C8
da
£546,58
da
£546,58
#
002
MPN:
128035
COLLETTORE ASPIRAZIONE SINISTRO COMPLETO
Per noi
da
£744,98
da
£744,98
#
002
MPN:
128201
COLLETTORE ASPIRAZIONE SINISTRO COMPLETO
Non per Stati Uniti e C8
da
£463,17
da
£463,17
#
002
MPN:
135033
COLLETTORE ASPIRAZIONE SINISTRO COMPLETO
Per CS
da
£819,08
da
£819,08
#
003
MPN:
135093

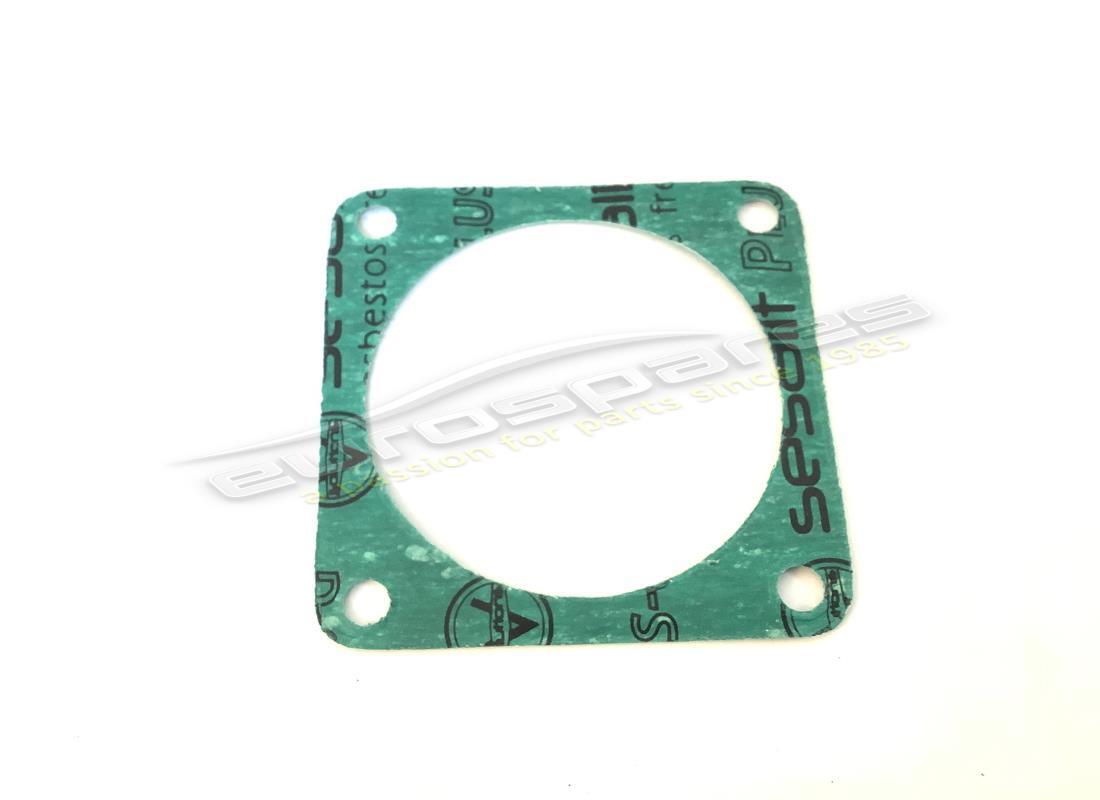

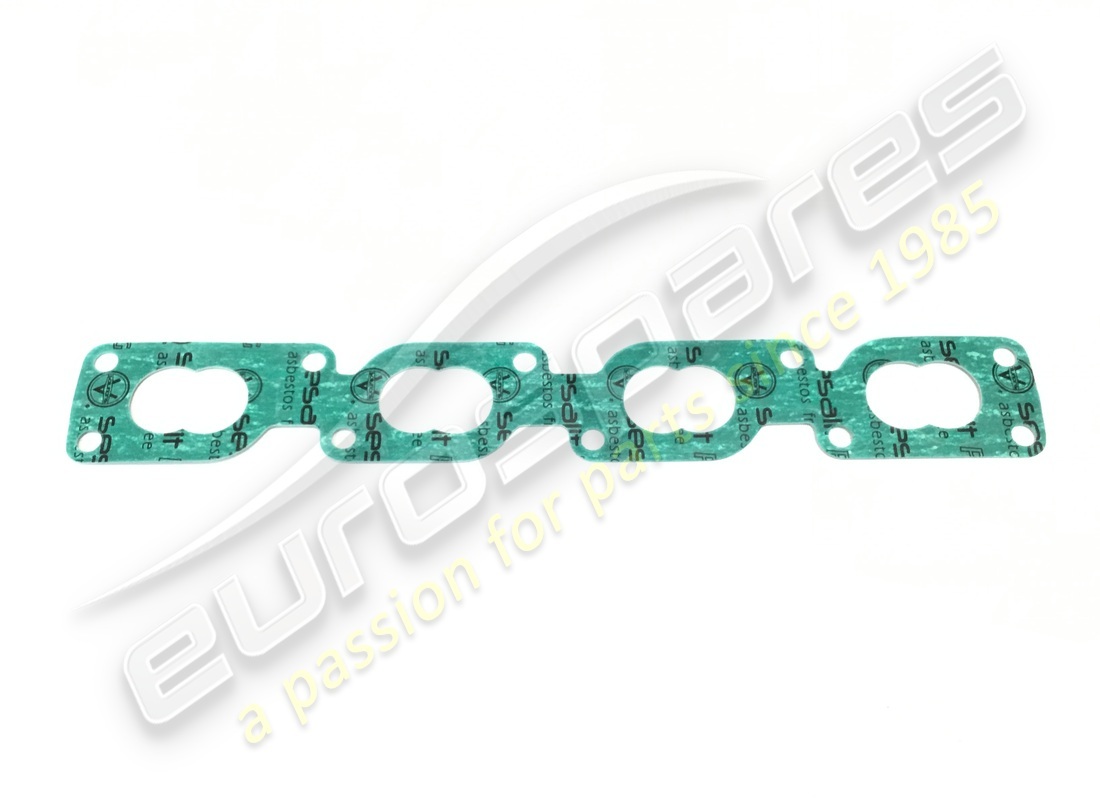

GUARNIZIONE
da
£3,79
da
£3,79
Questa parte sostituisce il numero di parte 117262
#
004
MPN:
127097
(B) CORPO, MANDATA ARIA AI COLLETTORI COMPLETO
Non per gli Stati Uniti
da
£238,14
da
£238,14
Questa parte sostituisce il numero di parte 128023
- e 3 altro. Fare clic per visualizzare i dettagli
#
004
MPN:
127544
(B) CORPO, MANDATA ARIA AI COLLETTORI COMPLETO
Per noi
da
£314,08
da
£314,08
#
004
MPN:
128023
CORPO PER MANDATA ARIA AI COLLETTORI -
Con l'assemblea n. 127097
Superamento
Superamento
#
004
MPN:
128023
MANDATA ARIA CORPO AI COLLETTORI
Con l'assemblea n. 133913
Superamento
Superamento
#
004
MPN:
128023
MANDATA ARIA CORPO AI COLLETTORI
Con l'assemblea n. 133914
Superamento
Superamento
#
004
MPN:
128203
CORPO PER MANDATA ARIA AI COLLETTORI
Con l'assemblea n. 127544
Superamento
Superamento
#
004
MPN:
133913
(A) CORPO, MANDATA ARIA AI COLLETTORI COMPLETO
Non per gli Stati Uniti
da
£884,09
da
£884,09
#
004
MPN:
133914
(A) MANDATA ARIA CORPO AI COLLETTORI COMPLETA
Per noi
da
£505,44
da
£505,44
#
004
MPN:
133915
(A) MANDATA ARIA CORPO AI COLLETTORI COMPLETA
per C8
da
£907,14
da
£907,14
#
004
MPN:
134873
MANDATA ARIA CORPO AI COLLETTORI
Con l'assemblea n. 133915
Superamento
Superamento
#
005
MPN:
114983

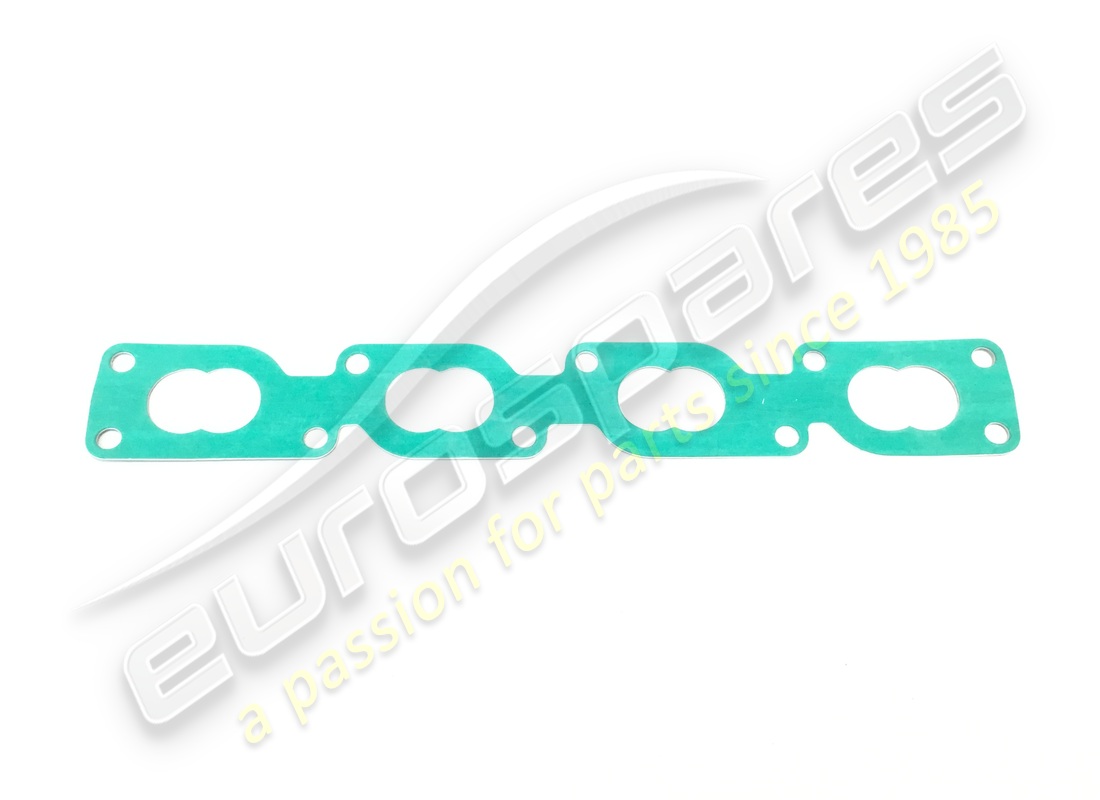

GUARNIZIONE
da
£14,92
da
£14,92
#
006
MPN:
114984
DISTANZIATORE
da
£11,85
da
£11,85
#
007
MPN:
10331111
TASSELLO DI CENTRAGGIO
da
£22,58
da
£22,58
#
008
MPN:
13543521

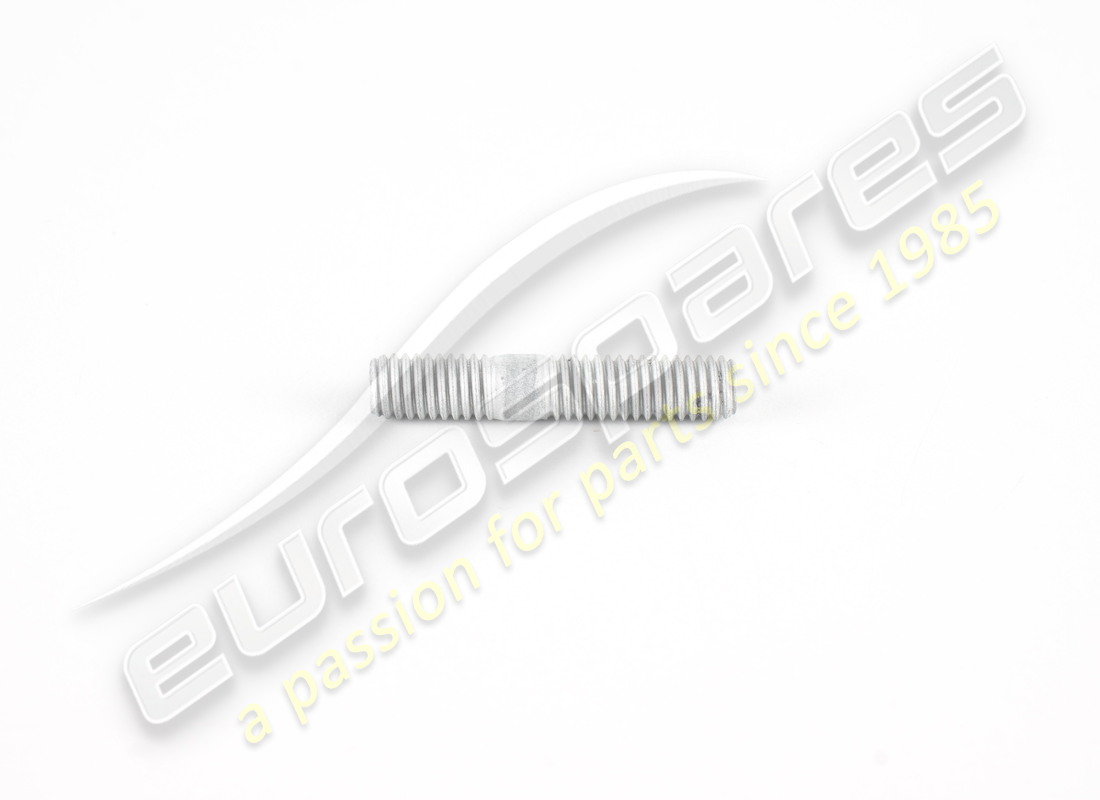

PERNO
Superamento
Superamento
#
009
MPN:
11198074
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
010
MPN:
16100824
NOCE
da
£0,48
da
£0,48
Questa parte sostituisce il numero di parte 16100814
- e 1 altro. Fare clic per visualizzare i dettagli
#
011
MPN:
107982
TUBO DEL SERVO
da
£7,97
da
£7,97
Questa parte sostituisce il numero di parte 107041
- e 1 altro. Fare clic per visualizzare i dettagli
#
012
MPN:
13541124
PERNO
da
£12,54
da
£12,54
Questa parte sostituisce il numero di parte 13541121
#
013
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
014
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
015
MPN:
13540821
PERNO
Per CS
Superamento
Superamento
#
015
MPN:
13541621
PERNO
Non per C8
Superamento
Superamento
#
016
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
017
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
018
MPN:
103870
(B) NIPPLO PER SERVO ASPIRAZIONE - DEPRESSIONE FRENO
da
£40,05
da
£40,05
Questa parte sostituisce il numero di parte 4082627
#
019
MPN:
113652
NIPPLO PER DEPRESSIONE SULLA STAZIONE DI ACCENSIONE CENTRALE
da
£2,90
da
£2,90
#
020
MPN:
127163
CORPO FARFALLATO
Non ricambio - Con assieme n. 128956
Superamento
Superamento
#
020
MPN:
127899
CORPO FARFALLATO
Non ricambio - Con assieme n. 128957
Superamento
Superamento
#
020
MPN:
128956

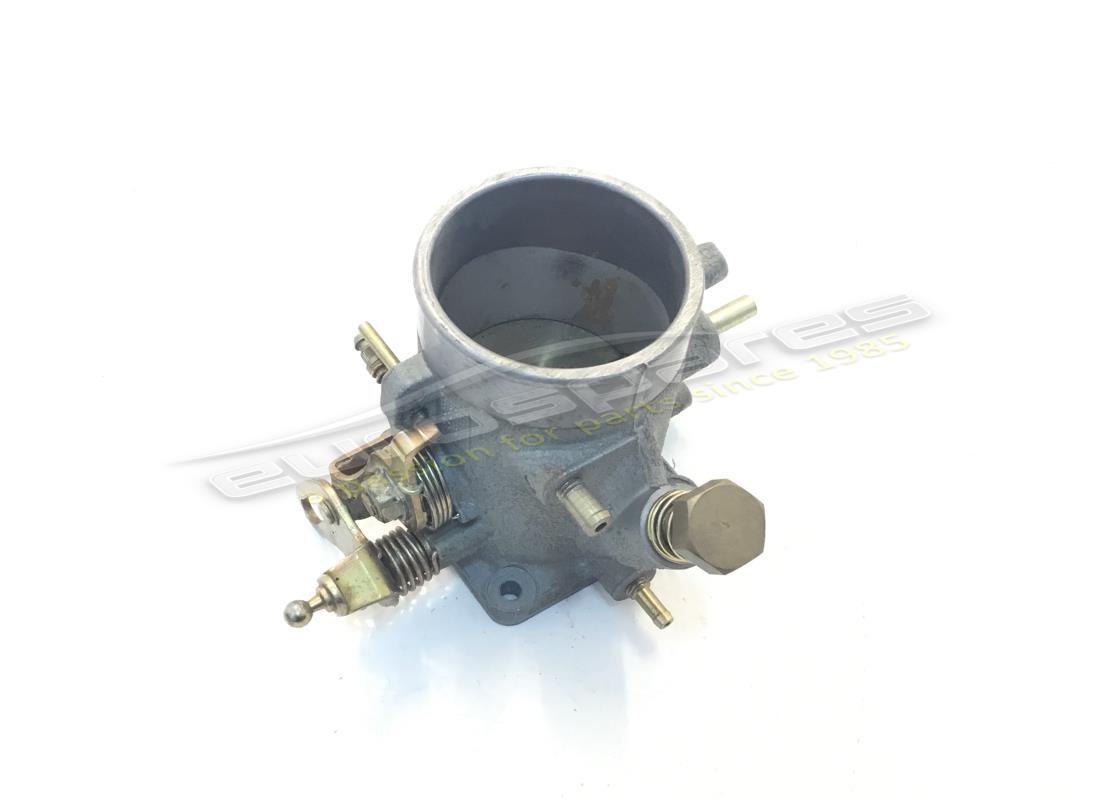

CORPO FARFALLATO COMPLETO
da
£539,10
da
£539,10
Questa parte sostituisce il numero di parte 127161
- e 5 altro. Fare clic per visualizzare i dettagli
#
020
MPN:
128957
CORPO FARFALLATO COMPLETO
Per noi
da
£700,89
da
£700,89
Questa parte sostituisce il numero di parte 127899
- e 1 altro. Fare clic per visualizzare i dettagli
#
020
MPN:
134980
CORPO FARFALLATO
Non ricambio - Con assieme n. 134985
Superamento
Superamento
#
020
MPN:
134985
CORPO FARFALLATO COMPLETO
Per CS
da
£725,20
da
£725,20
Questa parte sostituisce il numero di parte 134980
- e 1 altro. Fare clic per visualizzare i dettagli
#
021
MPN:
135098
GUARNIZIONE
da
£4,20
da
£4,20
Questa parte sostituisce il numero di parte 115038
- e 1 altro. Fare clic per visualizzare i dettagli
#
022
MPN:
118006

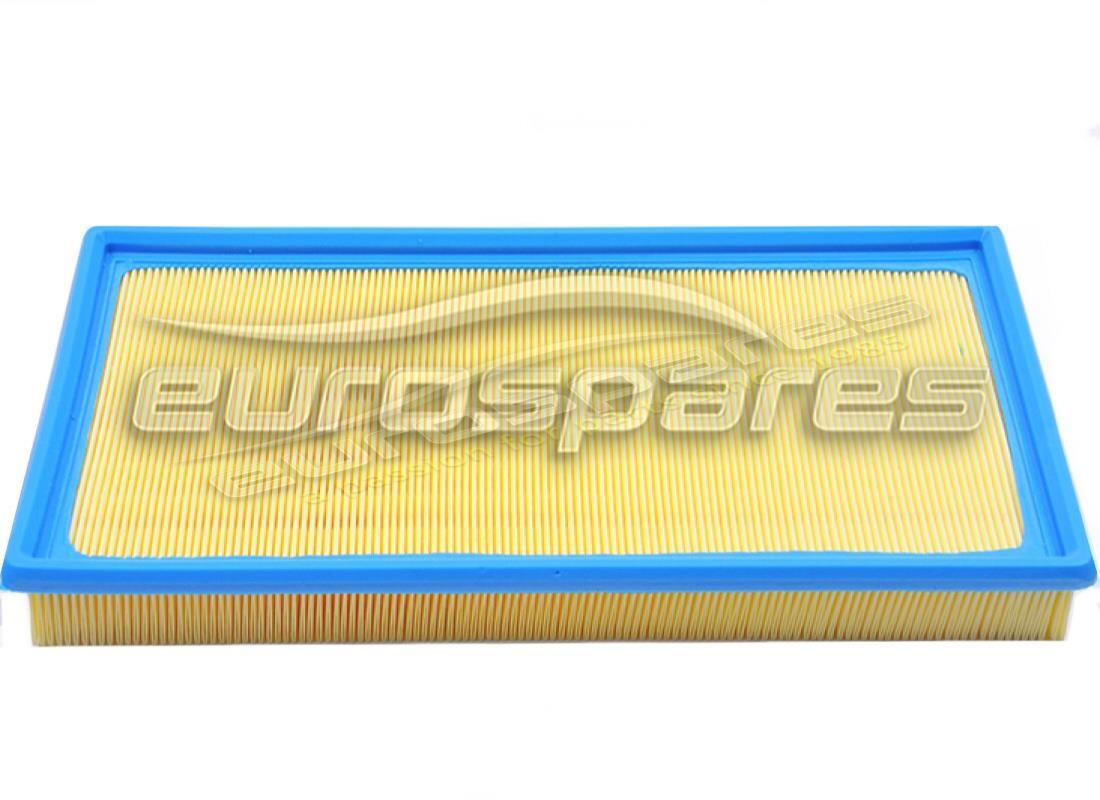

FILTRO DELL'ARIA
da
£15,74
da
£15,74
#
023
MPN:
118313

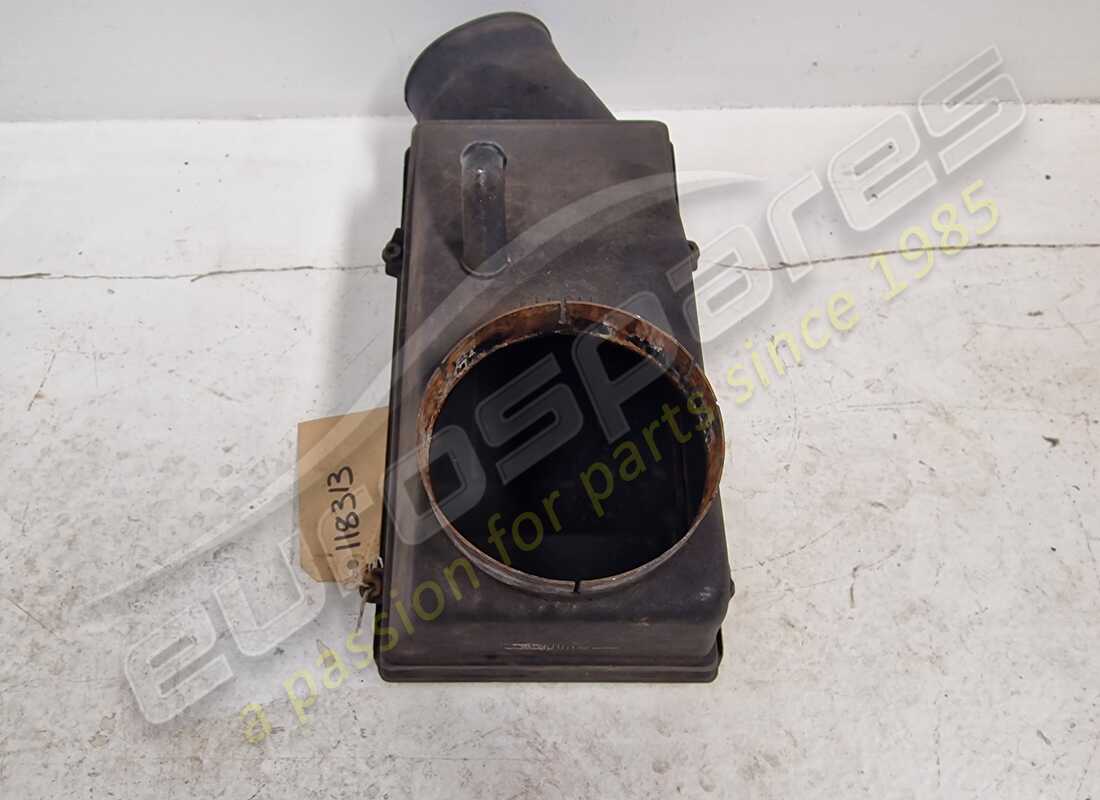

PRESA D'ARIA
Non per gli Stati Uniti: C7 e C8
da
£413,94
da
£413,94
#
023
MPN:
121736
PRESA D'ARIA
Per noi
da
£414,75
da
£414,75
#
023
MPN:
132875
PRESA D'ARIA
Per C7 e C8
da
£723,58
da
£723,58
#
024
MPN:
14305426
VITE
Superamento
Superamento
#
025
MPN:
114996
MORSETTO
da
£15,56
da
£15,56
#
026
MPN:
114019

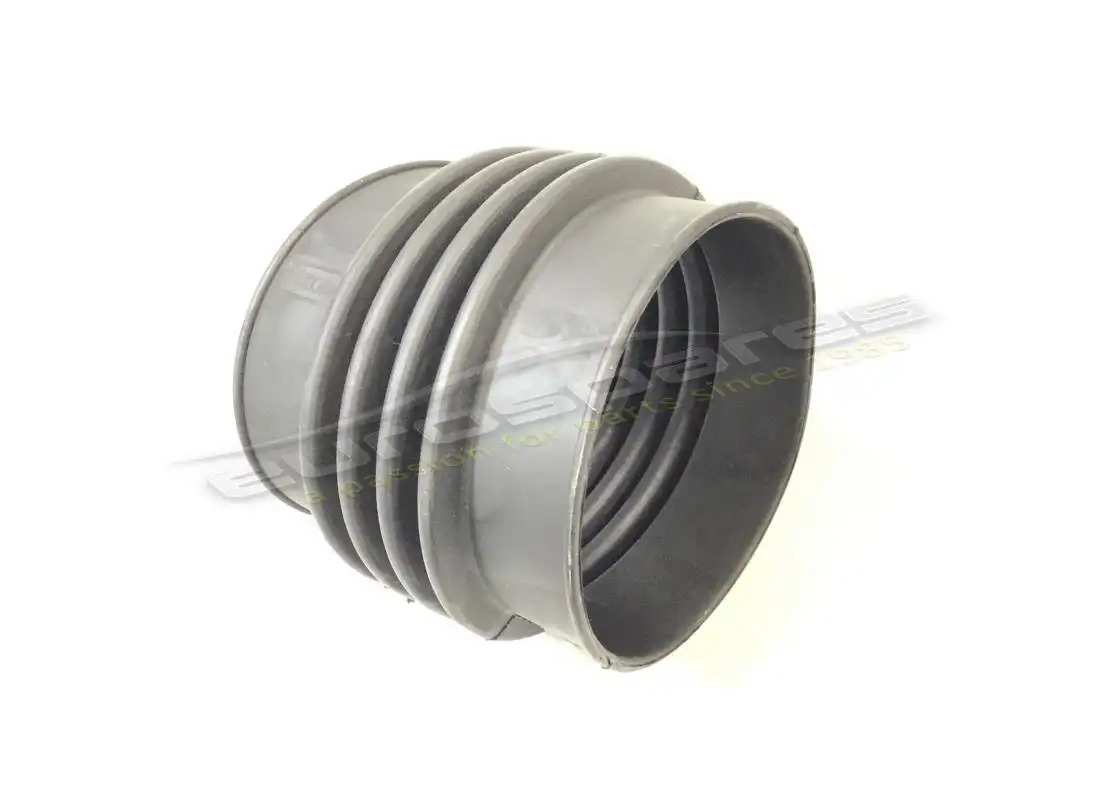

MANICA
da
£45,36
da
£45,36
#
027
MPN:
10292390
CLIP DEL GIUBILEO
Superamento
Superamento
#
028
MPN:
11500021
PERNO
da
£9,50
da
£9,50
#
029
MPN:
118310
TUBO DA SUPPORTO CORPO FARFALLA
da
£288,77
da
£288,77
Questa parte sostituisce il numero di parte 114850
- e 1 altro. Fare clic per visualizzare i dettagli
#
030
MPN:
12174990
MORSETTO
Superamento
Superamento
#
031
MPN:
13000390
MORSETTO
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12179590
- e 1 altro. Fare clic per visualizzare i dettagli
#
032
MPN:
128305
TUBO ASPIRAZIONE AL DIGIPLEX
da
£25,09
da
£25,09
Questa parte sostituisce il codice articolo 129969 che abbiamo in magazzino
#
033
MPN:
10301890
MORSETTO
Per C7 e C8 Q = 2
Superamento
Superamento
#
034
MPN:
128016
UNIONE
Per noi
da
£5,70
da
£5,70
#
035
MPN:
119465
NIPPLO PER AC
Non per gli Stati Uniti
da
£10,74
da
£10,74
#
035
MPN:
119466
NIPPLO PER BLOW-BY E AC
Non per gli Stati Uniti
da
£16,48
da
£16,48
#
036
MPN:
128208
UNIONE
Non per Stati Uniti e Sud Africa
da
£8,14
da
£8,14
#
037
MPN:
10269550
(UNA SPINA
da
£1,66
da
£1,66
#
038
MPN:
163528
(UNA SPINA
per C8
da
£2,44
da
£2,44
Questa parte sostituisce il numero di parte 10268450
- e 1 altro. Fare clic per visualizzare i dettagli
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI SCARICO (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI SCARICO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO RILASCIO FRIZIONE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) IMPIANTO FRENANTE IDRAULICO (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) IMPIANTO FRENANTE IDRAULICO (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA IDRAULICO PER ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALIERA - COMANDO FRIZIONE (PER VETTURA SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D) SCHEMA DELLE PARTI")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALIERA - COMANDO FRIZIONE (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DESTRA D) SCHEMA DELLE PARTI")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO DELL'ACCELERATORE E SISTEMA IDRAULICO DEI FRENI (PER AUTO SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO DELL'ACCELERATORE E SISTEMA IDRAULICO DEI FRENI (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI SENZA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI CON ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - 3.2 MONDIAL COUPE - USA - SA - AUS - CH87 - CH88 ESCLUSI DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET-USA - SA ESCLUSA DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) VANO MOTORE E MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARAURTI, MODANATURE E LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) POSTI - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SEDILI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIVO SOLLEVAMENTO FARI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) TERGICRISTALLO E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI DIAGRAMMA DELLE PARTI")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI SECONDARI - CH88 ESCLUSI DIAGRAMMA DELLE PARTI")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI SECONDARI - PER CH88 DIAGRAMMA DELLE PARTI")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO APRIBILE - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) IN ALTO: CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INIEZIONE D'ARIA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INIEZIONE D'ARIA (PER VERSIONE CH) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA CARBURANTE E TUBI (NON PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA CARBURANTE E TUBI (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI DI CARBURANTE (NON PER LA VERSIONE USA E CH87) DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE CH87) DIAGRAMMA DELLE PARTI")
