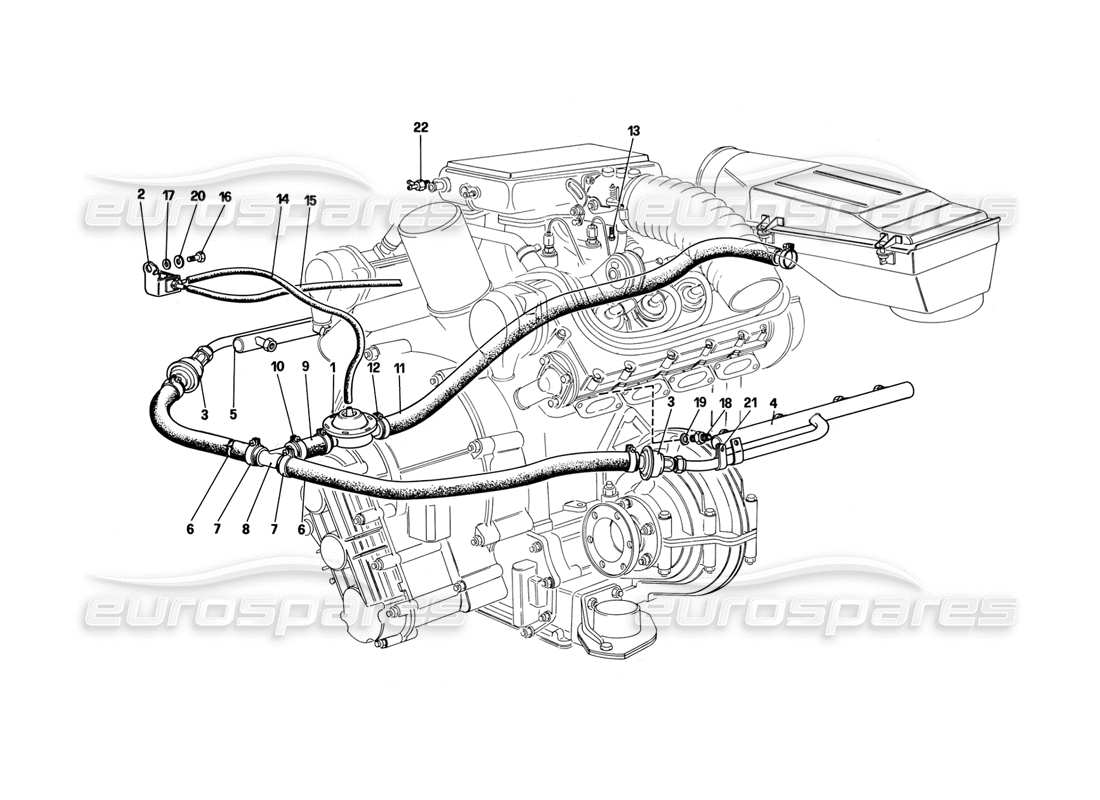

009 - Iniezione d'aria (per la versione USA)
Ferrari Mondial 3.2 QV (1987) Air Injection (For US Version) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 147390
VALVOLA DI INTERCETTAZIONE
da £240,38
da £240,38
Questa parte sostituisce il numero di parte 121751 - e 4 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 129059
VALVOLA SOLENOIDE
Superamento
Superamento
# 003
MPN: 148494
VALVOLA DI RITEGNO
da £365,50
da £365,50
Questa parte sostituisce il numero di parte 121769 - e 19 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 121808
COLLETTORE DESTRO PER INIEZIONE ARIA
da £452,76
da £452,76
# 005
MPN: 121783
COLLETTORE SINISTRO PER INIEZIONE ARIA
da £433,06
da £433,06
# 006
MPN: 121825
TUBO
da £25,86
da £25,86
# 007
MPN: 13000490
CLIP
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 109887
UNIONE A T
da £332,49
da £332,49
# 009
MPN: 116783
TUBO SFIATO OLIO
da £34,56
da £34,56
Questa parte sostituisce il numero di parte 106335
# 010
MPN: 13000490
CLIP
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 118231
TUBO
da £92,37
da £92,37
# 012
MPN: 13000490
CLIP
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 113637
UNIONE
Per noi
da £5,79
da £5,79
# 014
MPN: 118502
TUBO
Non per C8
da £35,85
da £35,85
Questa parte sostituisce il numero di parte 115148 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 135959
TUBO
per C8
da £6,77
da £6,77
# 015
MPN: 115147
TUBO
per C8
da £2,92
da £2,92
Questa parte sostituisce il numero di parte 321332
# 015
MPN: 117170
TUBO
Non per C8
da £8,24
da £8,24
# 016
MPN: 10902611
VITE
da £0,53
da £0,53
# 017
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 121718
UNIONE
da £215,99
da £215,99
# 019
MPN: 10257060
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 127494
Rondella
(quantità minima dell'ordine = 20)
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 119811
MORSETTO
da £6,94
da £6,94
# 022
MPN: 135951
UNIONE
per C8
da £14,67
da £14,67
