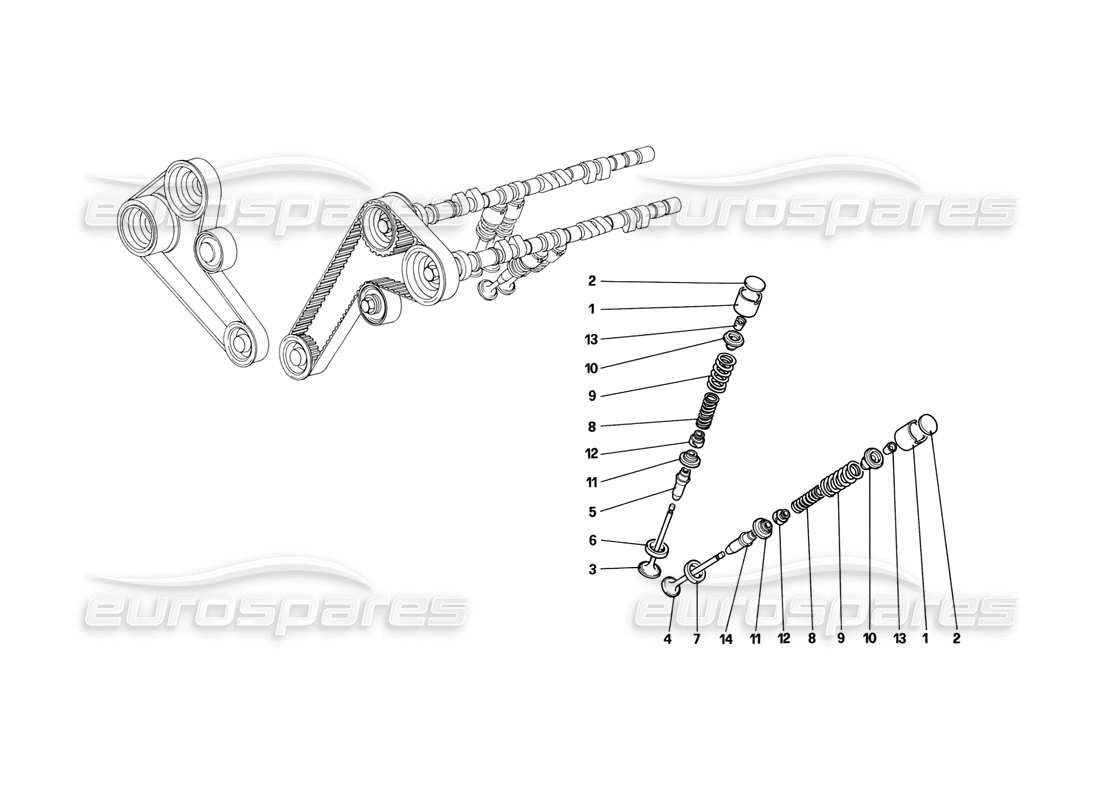

007 - Sistema di distribuzione - Punterie
Ferrari Mondial 3.2 QV (1987) Timing System - Tappets Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 117562
PUNTERIE PER COMANDO VALVOLE
da £39,54
da £39,54
# 001
MPN: 117569
SPESSORE PER REGOLAZIONE VALVOLA, SPESSORE 3,25MM.
da £11,11
da £11,11
# 001
MPN: 117570
Idem, SPESSORE 3,30 MM.
da £11,11
da £11,11
# 001
MPN: 117571
Idem, SPESSORE 3,35 MM.
da £11,11
da £11,11
# 001
MPN: 117572
Idem, SPESSORE 3,40 MM.
da £11,11
da £11,11
# 001
MPN: 117573
Idem, SPESSORE 3,45 MM.
da £11,11
da £11,11
# 001
MPN: 117574
Idem, SPESSORE 3,50 MM.
da £11,11
da £11,11
# 001
MPN: 117575
SPESSORE PER REGOLAZIONE VALVOLA, SPESSORE 3,55 MM.
da £23,16
da £23,16
# 001
MPN: 117576
Idem, SPESSORE 3,60 MM.
da £27,77
da £27,77
# 001
MPN: 117577
Idem, SPESSORE 3,65 MM.
da £9,18
da £9,18
# 001
MPN: 117578
Idem, SPESSORE 3,70 MM.
da £27,77
da £27,77
# 001
MPN: 117579
SPESSORE 3,75 MM.
da £9,70
da £9,70
# 001
MPN: 117580
Idem, SPESSORE 3,80 MM.
da £27,77
da £27,77
# 001
MPN: 117581
Idem, SPESSORE 3,85 MM.
da £27,77
da £27,77
# 001
MPN: 117582
Idem, SPESSORE 3,90 MM.
da £27,77
da £27,77
# 001
MPN: 117583
Idem, SPESSORE 3,95 MM.
da £23,16
da £23,16
# 001
MPN: 117584
Idem, SPESSORE 4,00 MM.
da £27,77
da £27,77
# 001
MPN: 117585
Idem, SPESSORE 4,05 MM.
da £23,16
da £23,16
# 001
MPN: 117586
Idem, SPESSORE 4,10 MM.
da £15,27
da £15,27
# 001
MPN: 117587
Idem, SPESSORE 4,15MM.
da £15,27
da £15,27
# 001
MPN: 117588
Idem, SPESSORE 4,20 MM.
da £21,16
da £21,16
# 001
MPN: 117589
Idem, SPESSORE 4,25 MM.
da £21,16
da £21,16
# 001
MPN: 117590
Idem, SPESSORE 4,30 MM.
da £11,64
da £11,64
# 001
MPN: 117591
Idem, SPESSORE 4,35 MM.
da £6,11
da £6,11
# 001
MPN: 117592
Idem, SPESSORE 4,40 MM.
da £6,11
da £6,11
# 001
MPN: 117593
Idem, SPESSORE 4,45 MM.
da £6,11
da £6,11
# 001
MPN: 117594
Idem, SPESSORE 4,50 MM.
da £11,11
da £11,11
# 001
MPN: 117595
Idem, SPESSORE 4,55 MM.
da £11,11
da £11,11
# 001
MPN: 117596
Idem, SPESSORE 4,60 MM.
da £11,11
da £11,11
# 003
MPN: 117363
VALVOLA D'INGRESSO
Fino all'auto n. 71379
da £42,40
da £42,40
# 003
MPN: 131198
VALVOLA D'INGRESSO
Dall'auto n. 71381
da £31,05
da £31,05
Questa parte sostituisce il numero di parte 117363 - e 2 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 117364
VALVOLA DI SCARICO
Fino all'auto n. 71379
da £75,00
da £75,00
# 004
MPN: 131199
VALVOLA DI SCARICO
Dall'auto n. 71381
da £178,77
da £178,77
Questa parte sostituisce il codice articolo 117364 che abbiamo in magazzino
# 005
MPN: 117563
GUIDA VALVOLA DI ASPIRAZIONE
da £58,64
da £58,64
# 005
MPN: 117564
GUIDA VALVOLA ASPIRAZIONE MAGGIORATA DI 0,2MM.
da £100,63
da £100,63
# 006
MPN: 125768
SEDE VALVOLA DI ASPIRAZIONE
Da 1-12-87 utilizzare il n. 125269
da £38,97
da £38,97
# 007
MPN: 119171
SEDE VALVOLA DI SCARICO
Da 1-12-87 utilizzare il n. 125270
da £24,49
da £24,49
Questa parte sostituisce il numero di parte 111295
# 008
MPN: 117558
MOLLA INTERNA PER RITORNO VALVOLA
da £7,41
da £7,41
# 009
MPN: 117559
MOLLA ESTERNA PER RITORNO VALVOLA
da £13,47
da £13,47
# 010
MPN: 117567
COPPA SUPERIORE RITEGNO MOLLA
da £21,89
da £21,89
# 011
MPN: 117568
COPPA INFERIORE PER RITEGNO MOLLA
da £5,37
da £5,37
# 012
MPN: 141565
FERMO OLIO SULLA GUIDA VALVOLA
Superamento
Superamento
Questa parte sostituisce il numero di parte 119051 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 117283
PINZA MOLLA VALVOLA
da £0,85
da £0,85
# 014
MPN: 117565
GUIDA VALVOLA DI SCARICO
da £67,42
da £67,42
# 014
MPN: 117566
GUIDA VALVOLA DI SCARICO MAGGIORATA DI 0,2MM.
da £69,75
da £69,75
