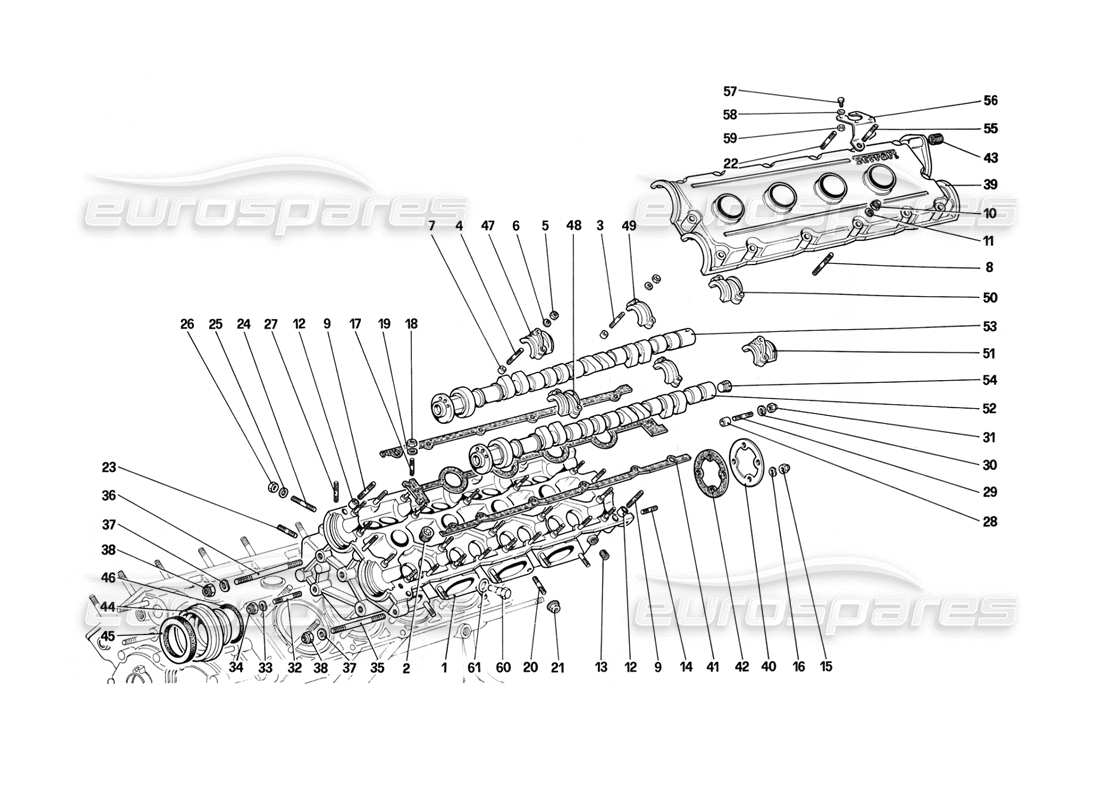

006 - Testata (sinistra)
Ferrari Mondial 3.2 QV (1987) Cylinder Head (Left) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 127490
TESTA CILINDRO SINISTRA COMPLETA
(Non per USA - AUS e CH)
Superamento
Superamento
# 001
MPN: 127491
Testata sinistra
(Con testata completa n. 131888)
Superamento
Superamento
# 001
MPN: 127491
Testata sinistra
(Con testata completa n. 127490)
Superamento
Superamento
# 001
MPN: 131888
TESTA CILINDRO SINISTRA COMPLETA
(Non per USA - AUS e CH)
da £6.304,63
da £6.304,63
# 002
MPN: 127635
TAPPO
da £1,51
da £1,51
Questa parte sostituisce il numero di parte 183447
# 003
MPN: 102735
PERNO PER TAPPI INTERMEDI
da £16,61
da £16,61
Questa parte sostituisce il numero di parte 4146561
# 004
MPN: 102754
PERNO PER TAPPI ESTERNI
da £5,00
da £5,00
# 005
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 006
MPN: 11197773
Rondella
Superamento
Superamento
# 007
MPN: 102725
TASSELLO
da £0,59
da £0,59
# 008
MPN: 13541621
PERNO
Superamento
Superamento
# 009
MPN: 13541721
PERNO
Superamento
Superamento
# 010
MPN: 100044
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 151230
# 011
MPN: 11197774
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 102725
TASSELLO
da £0,67
da £0,67
# 013
MPN: 14326150
TAPPO
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 12326150
# 014
MPN: 11500321
PERNO
Superamento
Superamento
# 015
MPN: 12575411
NOCE
Superamento
Superamento
# 016
MPN: 12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 13543324
PERNO
da £0,89
da £0,89
Questa parte sostituisce il numero di parte 13543321
# 018
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 11198074
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 12354524
PERNO DI FISSAGGIO DEL COLLETTORE DI SCARICO
da £16,50
da £16,50
Questa parte sostituisce il numero di parte 12354521
# 021
MPN: 114748
NOCE
da £9,37
da £9,37
# 022
MPN: 13541721
PERNO
Superamento
Superamento
# 023
MPN: 13541621
BORCHIA CORTA
Superamento
Superamento
# 024
MPN: 13541721
BORCHIA LUNGA
Superamento
Superamento
# 025
MPN: 11197773
Rondella
Superamento
Superamento
# 026
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 027
MPN: 13543521
BORCHIA FISSAGGIO COLLETTORE ASPIRAZIONE (PARTE ANTERIORE)
Superamento
Superamento
# 028
MPN: 102725
TASSELLO
da £0,67
da £0,67
# 029
MPN: 11500521
BORCHIA PER FISSAGGIO SUPPORTO TAPPO DISTRIBUTORE
da £1,85
da £1,85
# 030
MPN: 11197773
Rondella
Superamento
Superamento
# 031
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 032
MPN: 13543721
PERNO
Superamento
Superamento
# 033
MPN: 12601371
Rondella
Superamento
Superamento
# 034
MPN: 16104411
NOCE
da £0,53
da £0,53
# 035
MPN: 13953821
COPERTURA DI SICUREZZA PER BORCHIE
da £1,41
da £1,41
# 036
MPN: 13451821
BORCHIA DA FISSARE. SUPPORTO CARTER E COMPRESSORE
da £2,81
da £2,81
# 037
MPN: 107993
Rondella
da £16,35
da £16,35
# 037
MPN: 14496621
Rondella
Superamento
Superamento
# 038
MPN: 12574511
NOCE
Superamento
Superamento
# 039

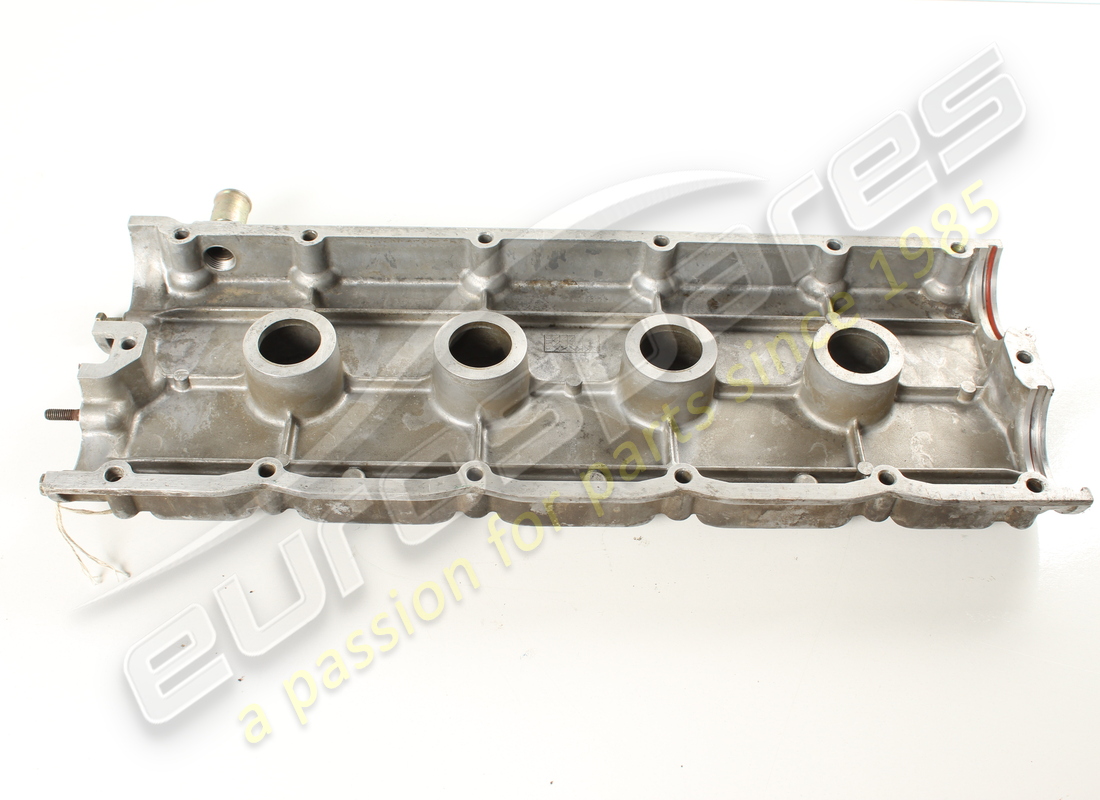

MPN: 111565
COPERTURA TESTA SINISTRA, COMPLETA
Con testata completa
Questa parte sostituisce il numero di parte 144972
# 039
MPN: 117221
COPERTURA TESTA SINISTRA
Con copertura della testa completa
da £395,00
da £395,00
# 040
MPN: 103796
COPERTINA POSTERIORE
da £167,71
da £167,71
# 041
MPN: 132917
GUARNIZIONE
per C8
Superamento
Superamento
# 041
MPN: 150084
GUARNIZIONE SX
Uso alternativo: FCCG001 set di coperture per camme
da £28,47
da £28,47
Questa parte sostituisce il numero di parte 117264 - e 1 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 150075
GUARNIZIONE
Non per C8
da £16,49
da £16,49
Questa parte sostituisce il numero di parte 104694 - e 1 altro. Fare clic per visualizzare i dettagli
# 043
MPN: 13525470
ELIC-COIL
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 107333
# 044
MPN: 144973
COPERTURA FRONTALE
da £370,72
da £370,72
Questa parte sostituisce il numero di parte 117257 - e 1 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 163987
ANELLO DI TENUTA
da £9,95
da £9,95
Questa parte sostituisce il numero di parte 136526
# 046
MPN: 117275
ANELLO DI TENUTA
da £2,93
da £2,93
# 047
MPN: 117042
TAPPO ANTERIORE LATO INGRESSO
Con testata completa
da £93,67
da £93,67
# 048
MPN: 117041
TAPPO ANTERIORE LATO SCARICO
Con testata completa
da £96,17
da £96,17
# 049
MPN: 126811
TAPPO INTERMEDIO
Con testata completa
# 050
MPN: 126202
TAPPO POSTERIORE LATO INGRESSO
Con testata completa
# 051
MPN: 126203
TAPPO POSTERIORE LATO SCARICO
Con testata completa
# 052

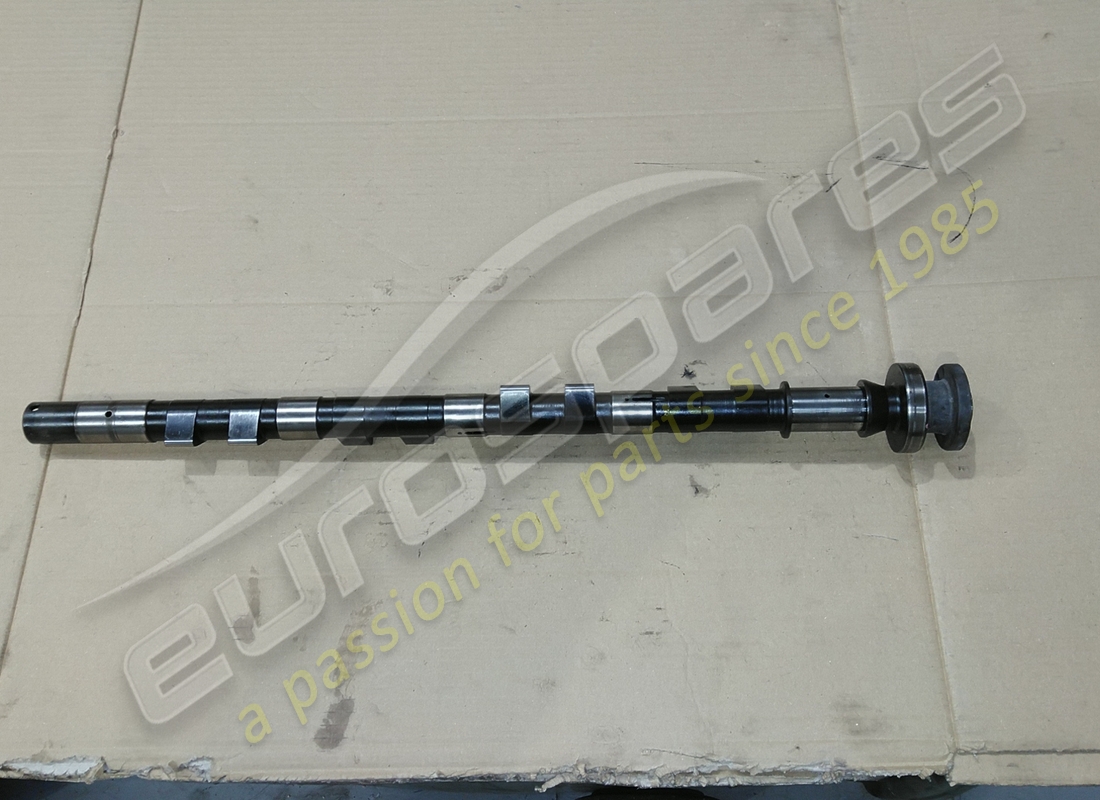

MPN: 126558
ALBERO A CAMME DI SCARICO SINISTRO COMPLETO
da £670,07
da £670,07
Questa parte sostituisce il codice articolo 126557 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 053

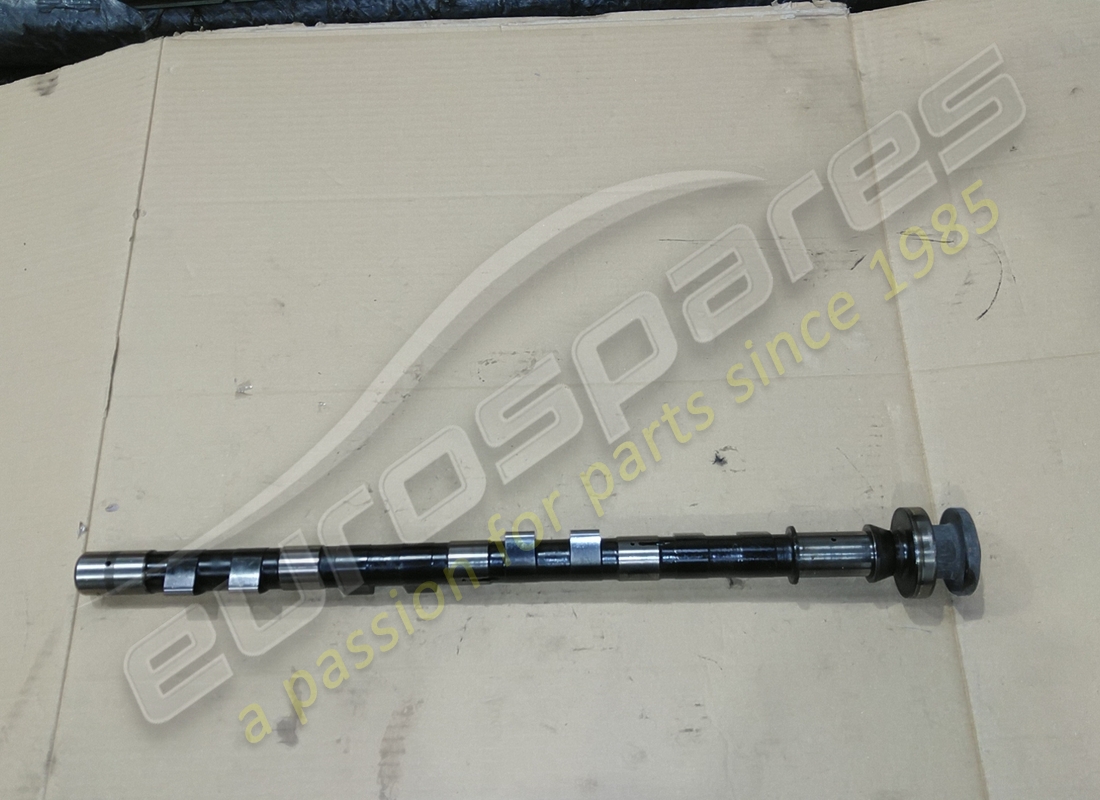

MPN: 126188
ALBERO A CAMME ASPIRAZIONE SINISTRO COMPLETO
da £670,07
da £670,07
Questa parte sostituisce il numero di parte 126187 - e 1 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 10269750
TAPPO
da £1,03
da £1,03
Questa parte sostituisce il numero di parte 95184
# 055
MPN: 13541721
PERNO
Superamento
Superamento
# 056
MPN: 116875
(1B) PARENTESI
da £8,75
da £8,75
# 056
MPN: 121150
(2B) PARENTESI
da £10,56
da £10,56
# 056
MPN: 134259
(1A) PARENTESI
da £8,08
da £8,08
# 056
MPN: 134260
(2A) PARENTESI
da £8,08
da £8,08
# 057
MPN: 10373411
VITE
da £0,47
da £0,47
# 058
MPN: 10615171
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10615174
# 059
MPN: 16107111
NOCE
# 060
MPN: 127545
TAPPO
Non per Stati Uniti e CH
da £23,07
da £23,07
# 061
MPN: 10257060
GUARNIZIONE
Non per Stati Uniti e CH
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INIEZIONE D'ARIA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INIEZIONE D'ARIA (PER VERSIONE CH) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA CARBURANTE E TUBI (NON PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA CARBURANTE E TUBI (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI DI CARBURANTE (NON PER LA VERSIONE USA E CH87) DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE CH87) DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI SCARICO (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI SCARICO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO RILASCIO FRIZIONE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) IMPIANTO FRENANTE IDRAULICO (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) IMPIANTO FRENANTE IDRAULICO (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA IDRAULICO PER ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALIERA - COMANDO FRIZIONE (PER VETTURA SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D) SCHEMA DELLE PARTI")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) PEDALIERA - COMANDO FRIZIONE (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DESTRA D) SCHEMA DELLE PARTI")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO DELL'ACCELERATORE E SISTEMA IDRAULICO DEI FRENI (PER AUTO SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLLO DELL'ACCELERATORE E SISTEMA IDRAULICO DEI FRENI (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI SENZA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI CON ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - 3.2 MONDIAL COUPE - USA - SA - AUS - CH87 - CH88 ESCLUSI DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET-USA - SA ESCLUSA DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) VANO MOTORE E MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARAURTI, MODANATURE E LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) POSTI - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SEDILI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIVO SOLLEVAMENTO FARI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) TERGICRISTALLO E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI DIAGRAMMA DELLE PARTI")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI SECONDARI - CH88 ESCLUSI DIAGRAMMA DELLE PARTI")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) QUADRI ELETTRICI SECONDARI - PER CH88 DIAGRAMMA DELLE PARTI")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO APRIBILE - 3.2 MONDIAL COUPÉ DIAGRAMMA DELLE PARTI")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) IN ALTO: CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
