EurosparesFerrari Mondial 3.2 QV (1987) Diagrammi Delle Parti
Cerchi un elenco completo dei pezzi Mondial 3.2 QV (1987)? Ce l'abbiamo qui! Scegli uno schema per vedere una vista ingrandita e l'elenco dei pezzi di ricambio con il numero di parte del produttore.-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTORE: DIAGRAMMA DELLE PARTI DEL CAMBIO E DEI SUPPORTI")
001

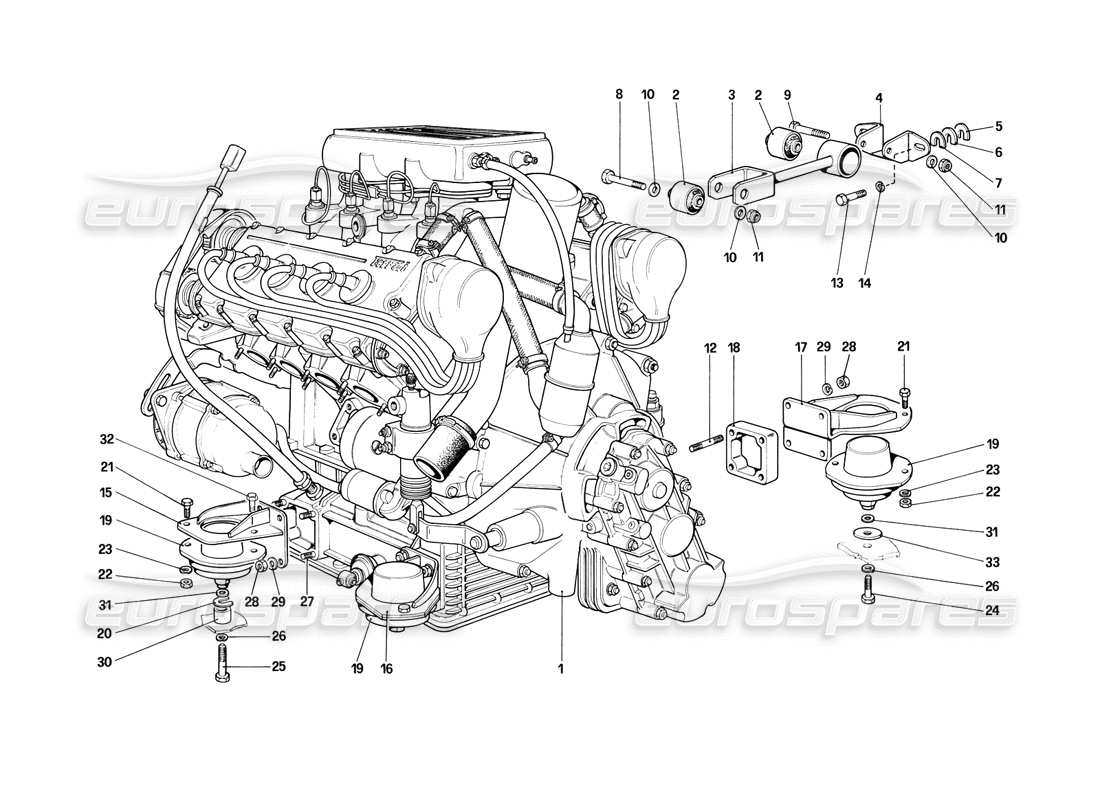

MOTORE - CAMBIO E SUPPORTI
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL BASAMENTO")
002

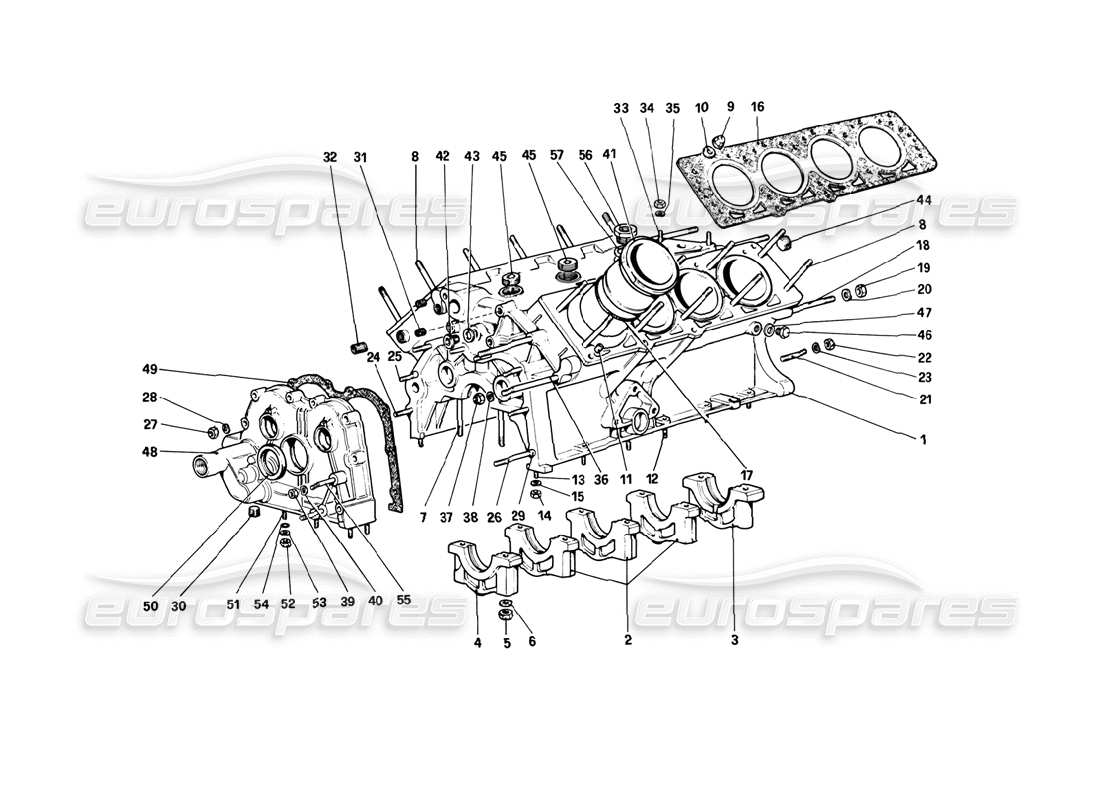

BASAMENTO
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) ALBERO MOTORE - BIELLE E PISTONI SCHEMA PARTE")
003

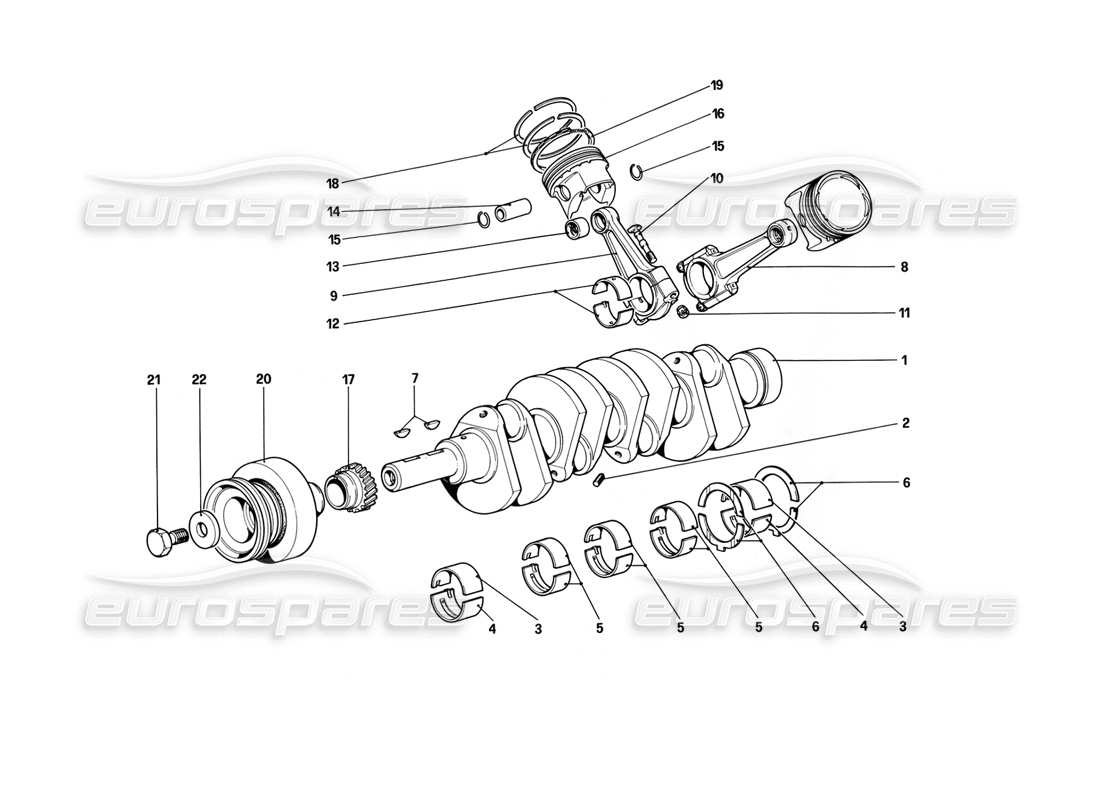

ALBERO MOTORE - BIELLE E PISTONI
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL DISTANZIALE DELL'ALLOGGIAMENTO DELLA FRIZIONE E DEL VOLANO")
004
DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA TESTATA (DESTRA).")
005

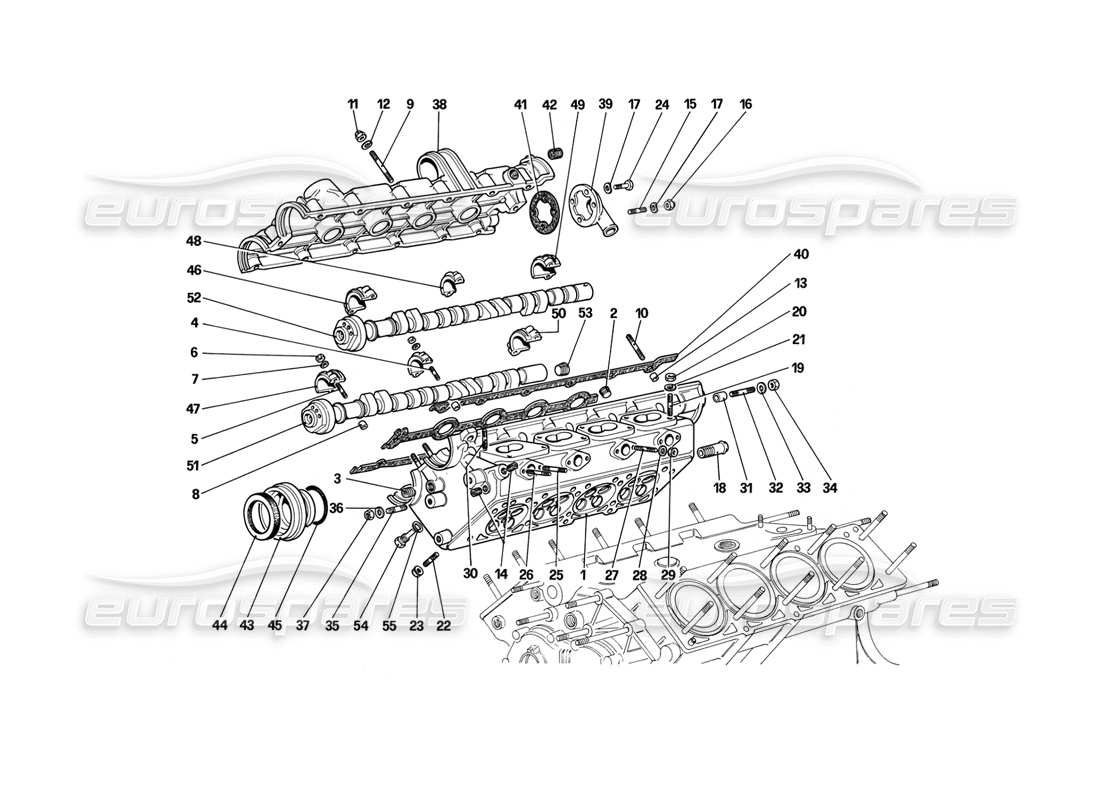

TESTATA (DESTRA)
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA TESTATA (SINISTRA).")
006

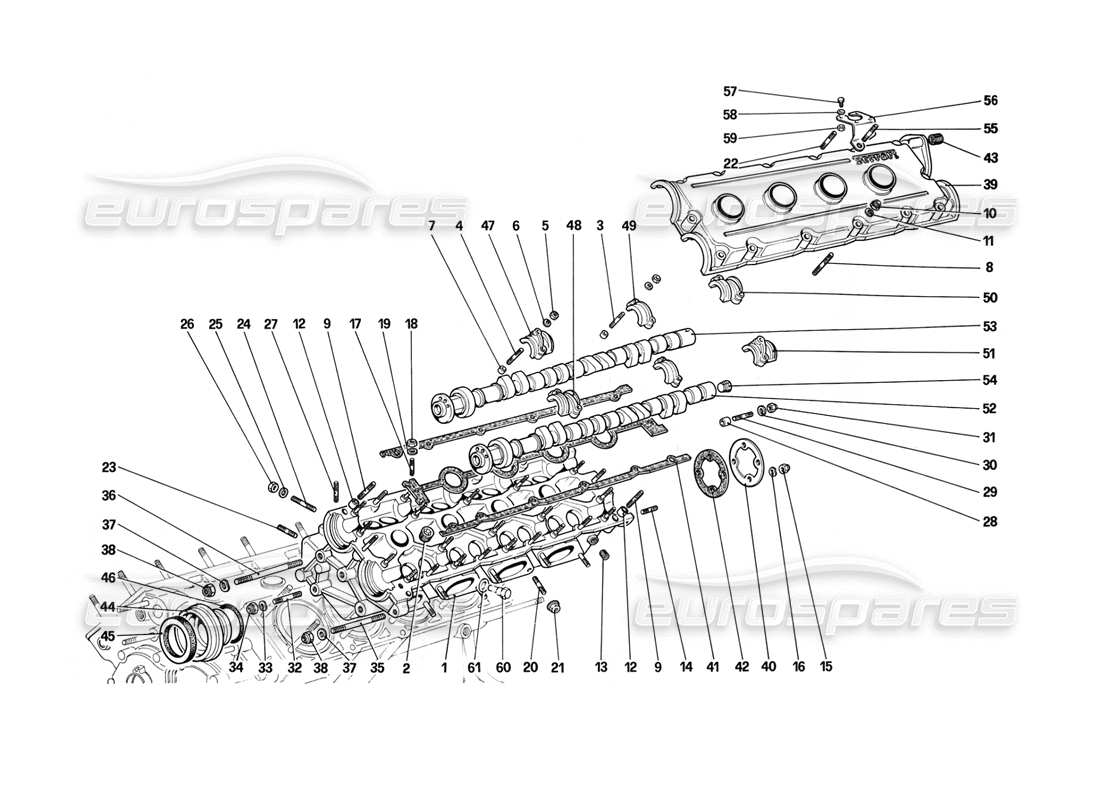

TESTATA (SINISTRA)
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) DISTRIBUZIONE - PUNTERIE SCHEMA DELLE PARTI")
007

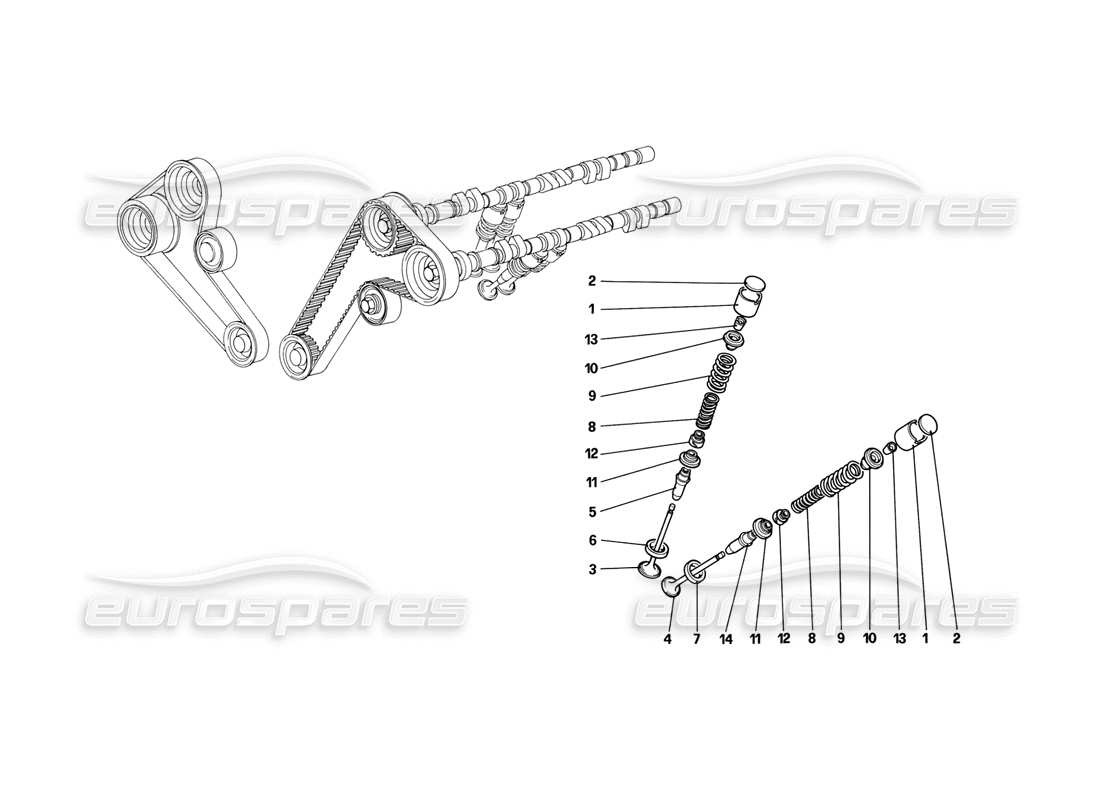

SISTEMA DI DISTRIBUZIONE - PUNTERIE
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DI CRONOMETRAGGIO - DIAGRAMMA DELLE PARTI DEI CONTROLLI")
008
SISTEMA DI CRONOMETRAGGIO - CONTROLLI
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELL'INIEZIONE D'ARIA (PER LA VERSIONE USA).")
009

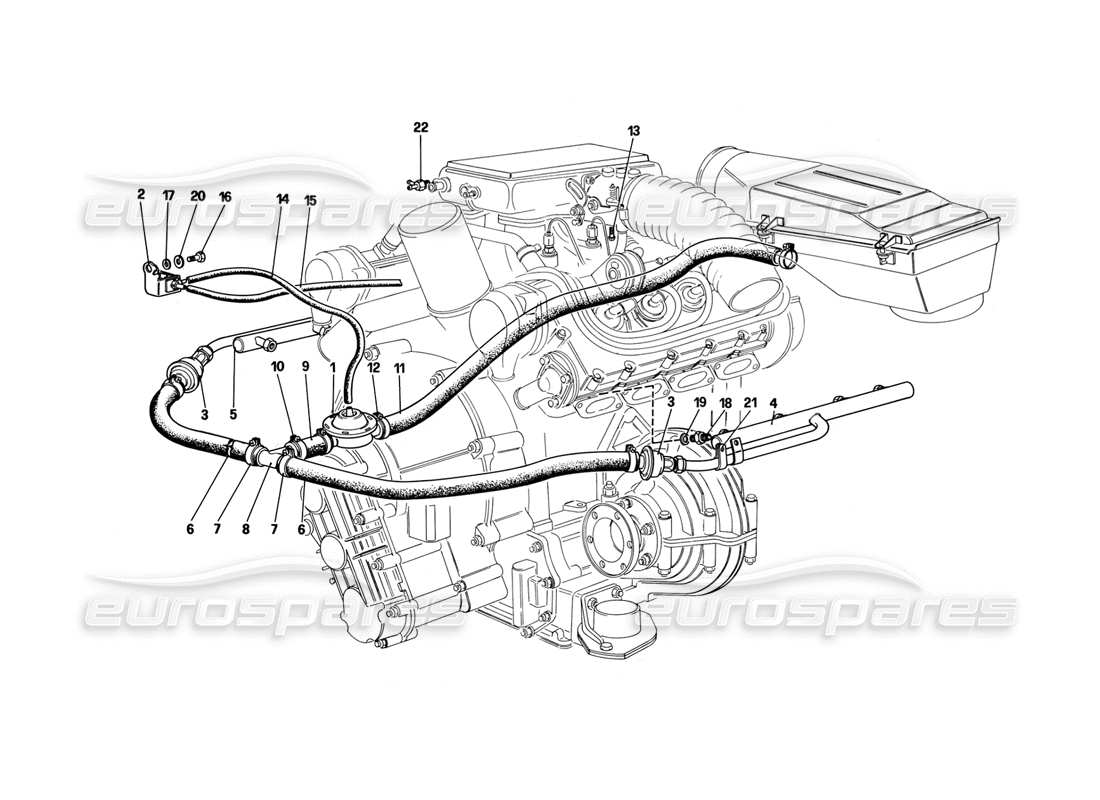

INIEZIONE D'ARIA (PER LA VERSIONE USA)
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI INIEZIONE ARIA (PER VERSIONE CH).")
010
INIEZIONE D'ARIA (PER VERSIONE CH)
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONI USA E SA).")
011

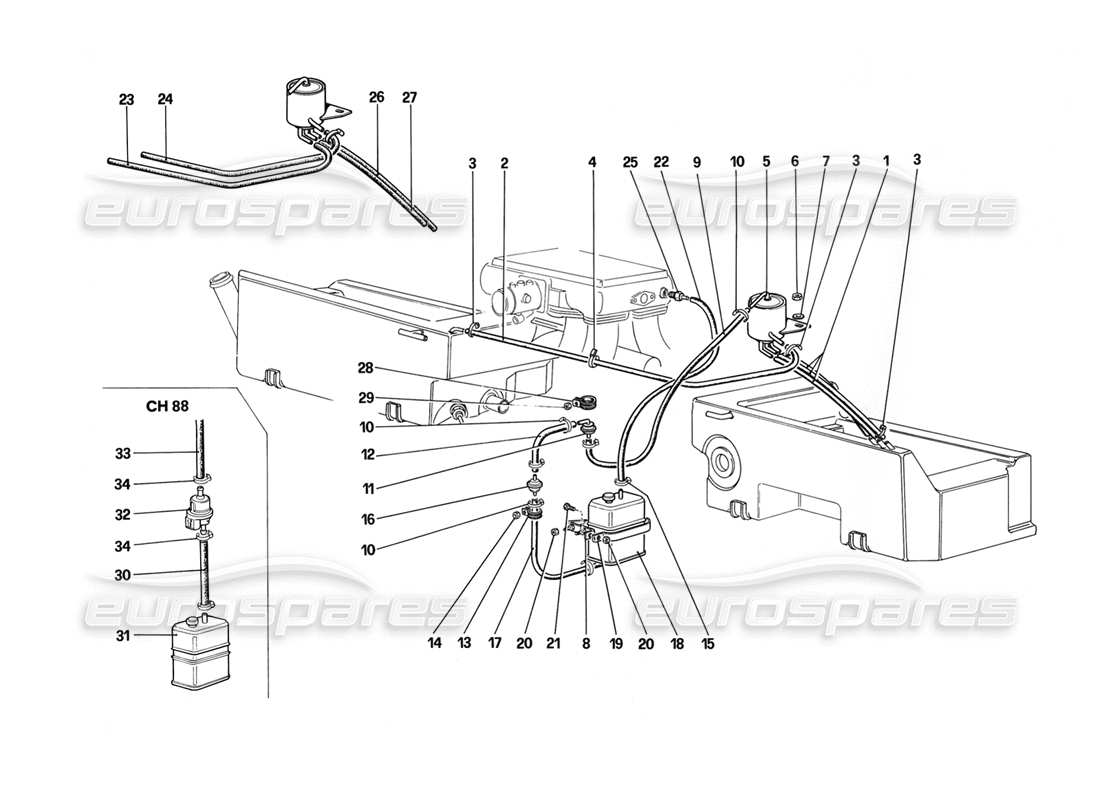

SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONE USA E SA)
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA POMPA DEL CARBURANTE E DEI TUBI (NON PER LA VERSIONE USA).")
012

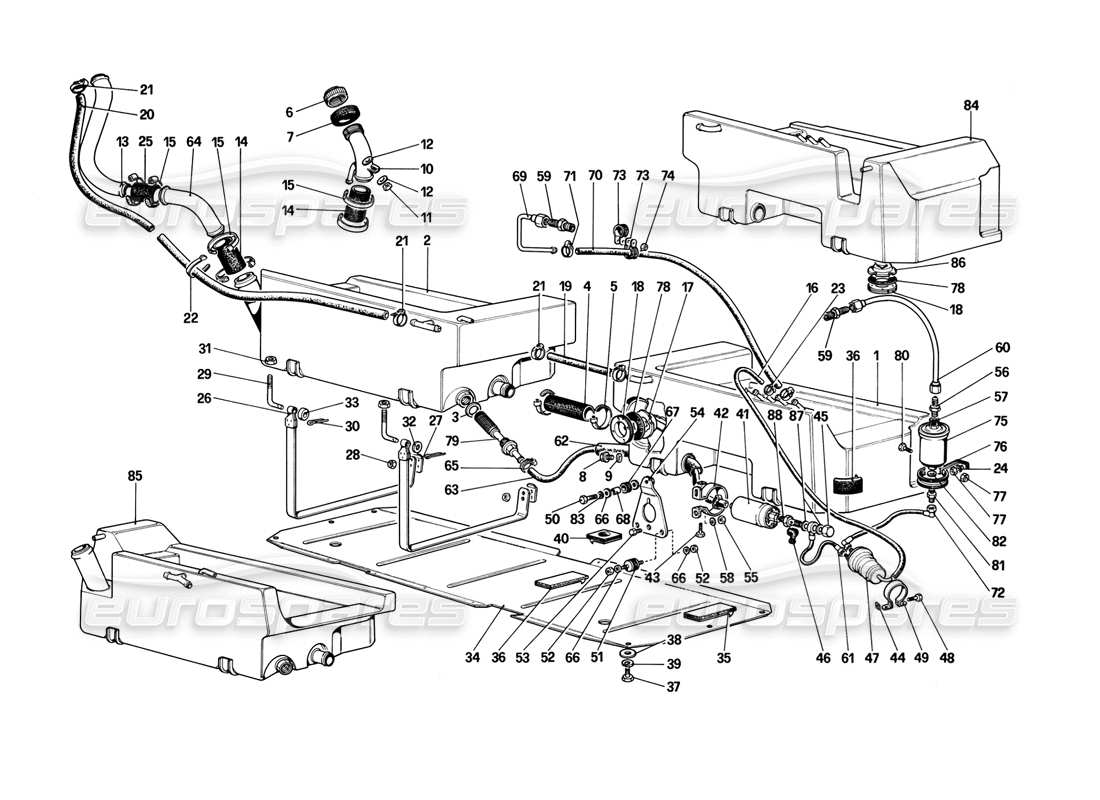

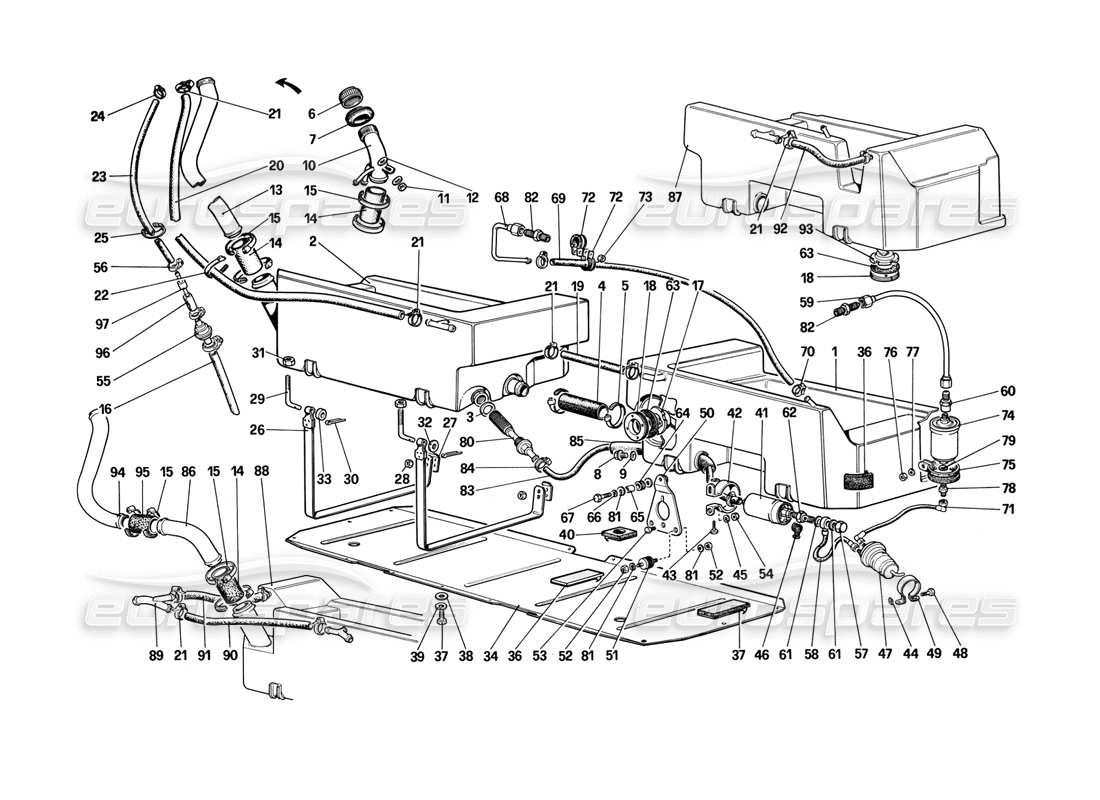

POMPA CARBURANTE E TUBI (NON PER VERSIONE USA)
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA POMPA DEL CARBURANTE E DEI TUBI (PER LA VERSIONE USA).")
013
POMPA CARBURANTE E TUBI (PER VERSIONE USA)
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLE LINEE DEI DISTRIBUTORI DI CARBURANTE (NON PER LA VERSIONE USA E CH87).")
014

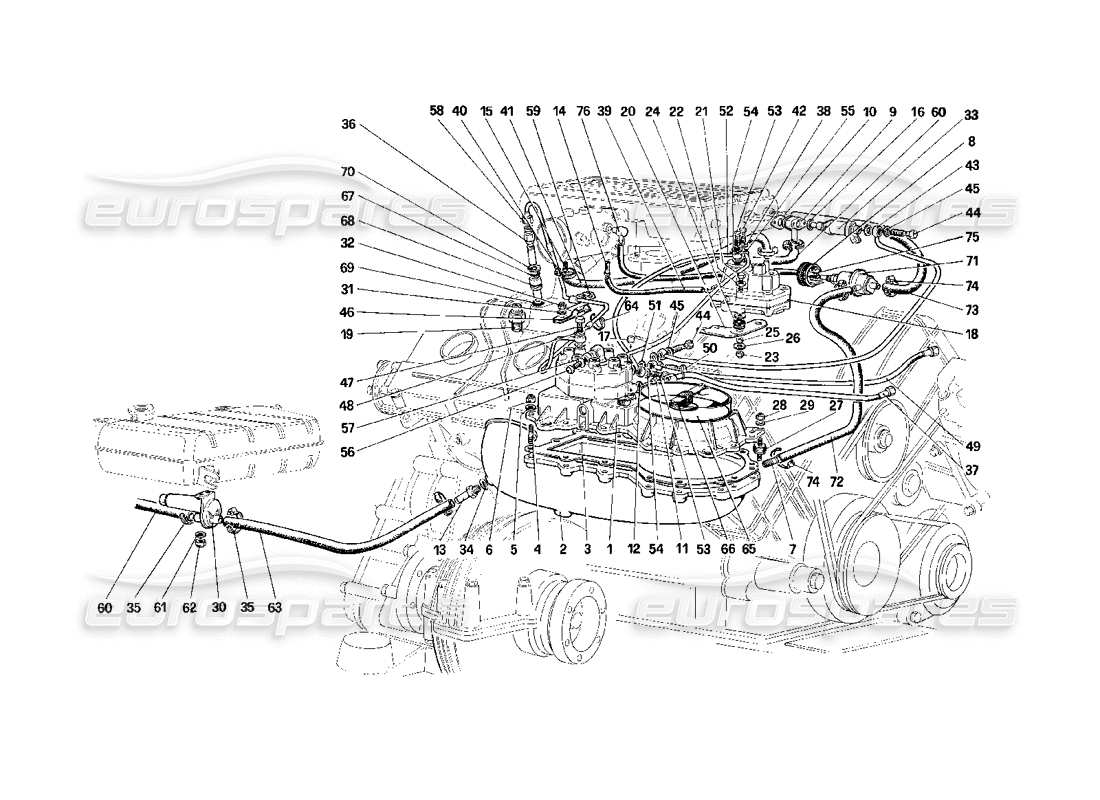

LINEE DISTRIBUTORI DI CARBURANTE (NON PER LA VERSIONE USA E CH87)
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLE LINEE DEI DISTRIBUTORI DI CARBURANTE (PER LA VERSIONE USA).")
015

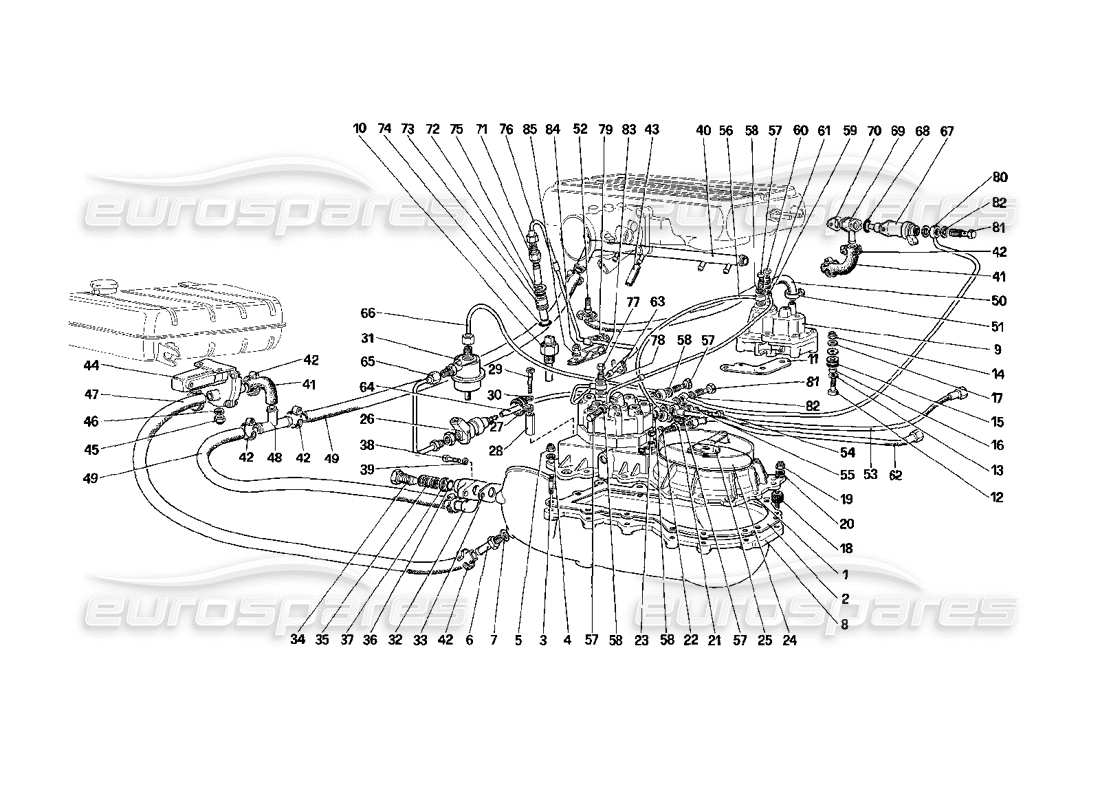

LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA)
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLE LINEE DEI DISTRIBUTORI DI CARBURANTE (PER LA VERSIONE CH87).")
016

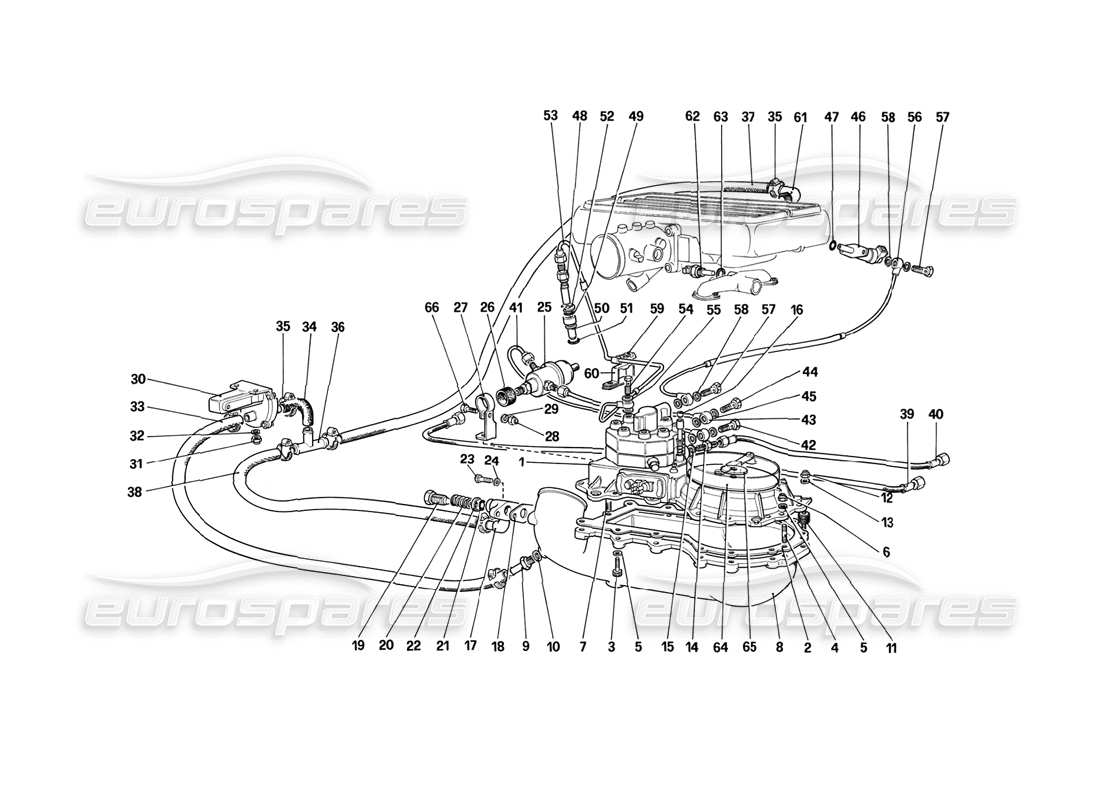

LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE CH87)
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA PRESA D'ARIA E DEI COLLETTORI")
017
ASPIRAZIONE ARIA E COLLETTORI
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELL'ALLOGGIAMENTO DELL'ACCELERATORE E DEL COLLEGAMENTO")
018

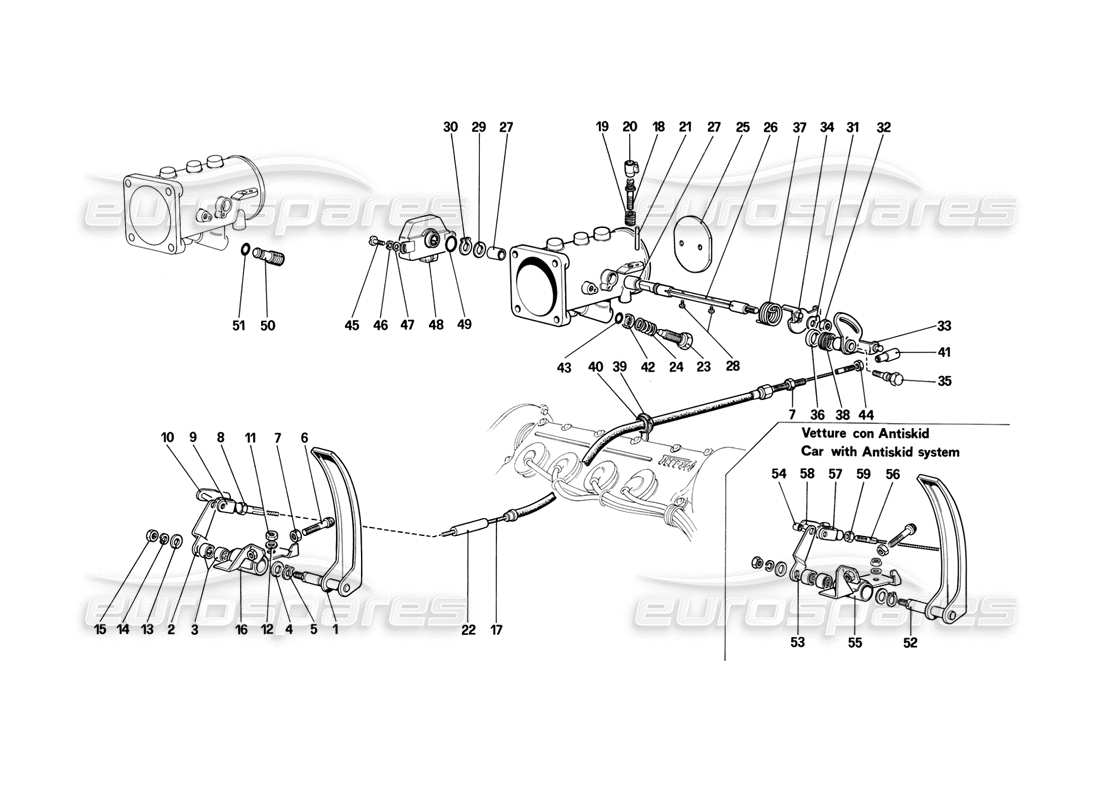

ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL SISTEMA DI SCARICO (NON PER VERSIONE USA E SA).")
019

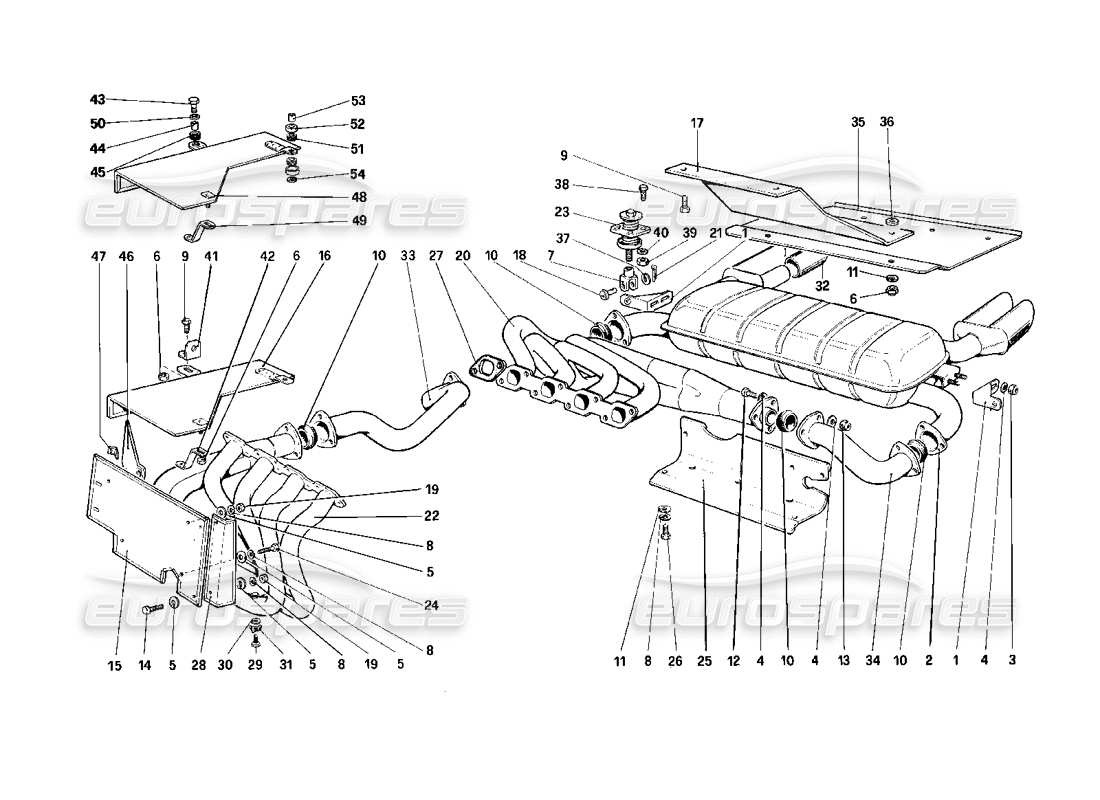

SISTEMA DI SCARICO (NON PER VERSIONE USA E SA)
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA DI SCARICO (PER VERSIONE USA E SA).")
020

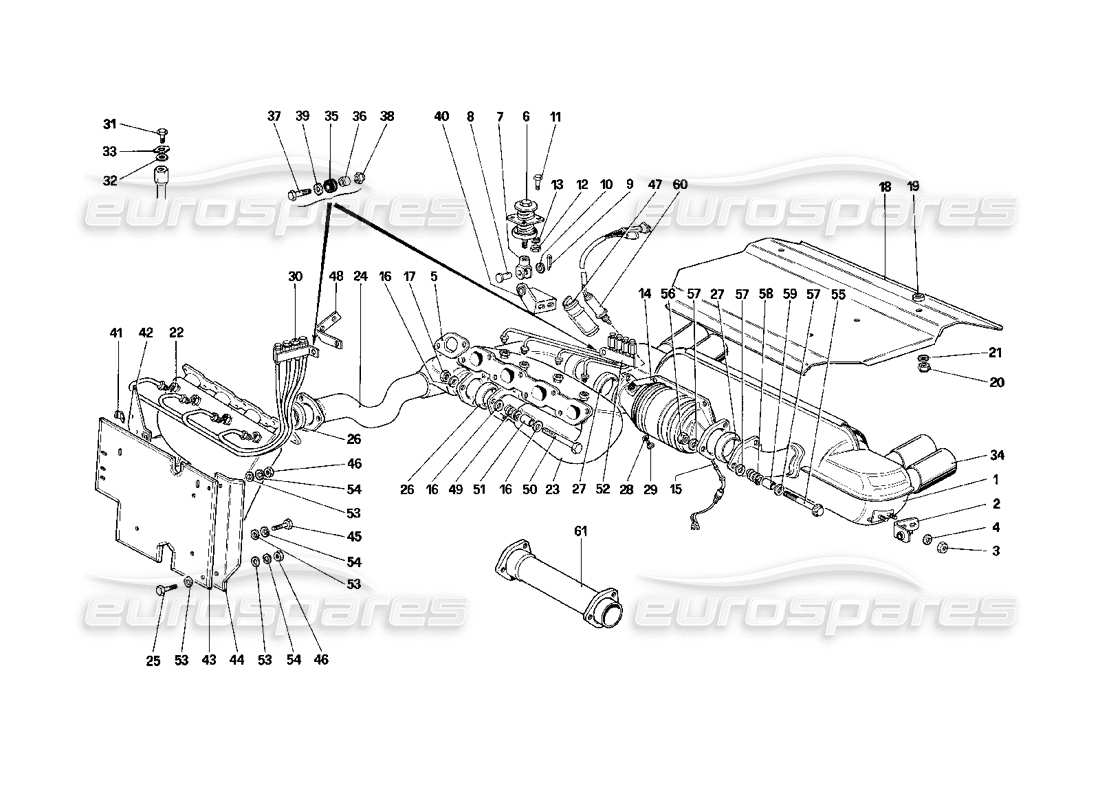

SISTEMA DI SCARICO (PER VERSIONE USA E SA)

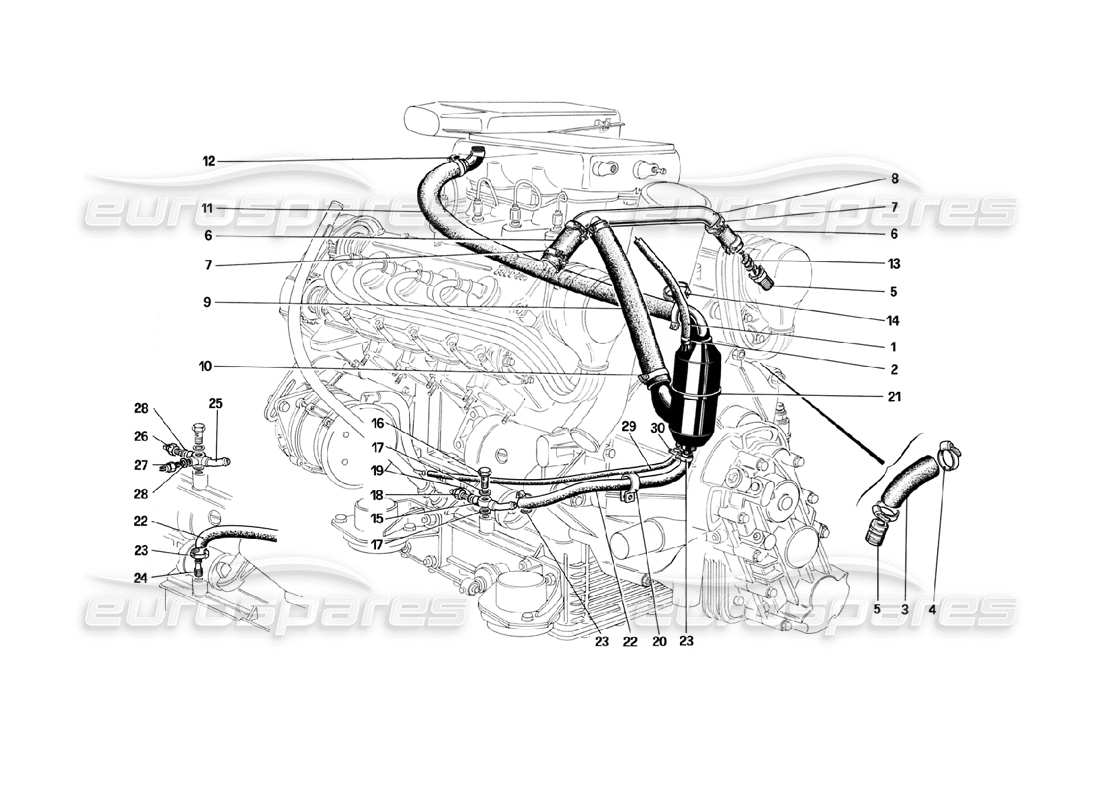

-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) COLPO: DIAGRAMMA DELLE PARTI DEL SISTEMA")
021
COLPO - PER SISTEMA
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL SISTEMA DI LUBRIFICAZIONE")
022

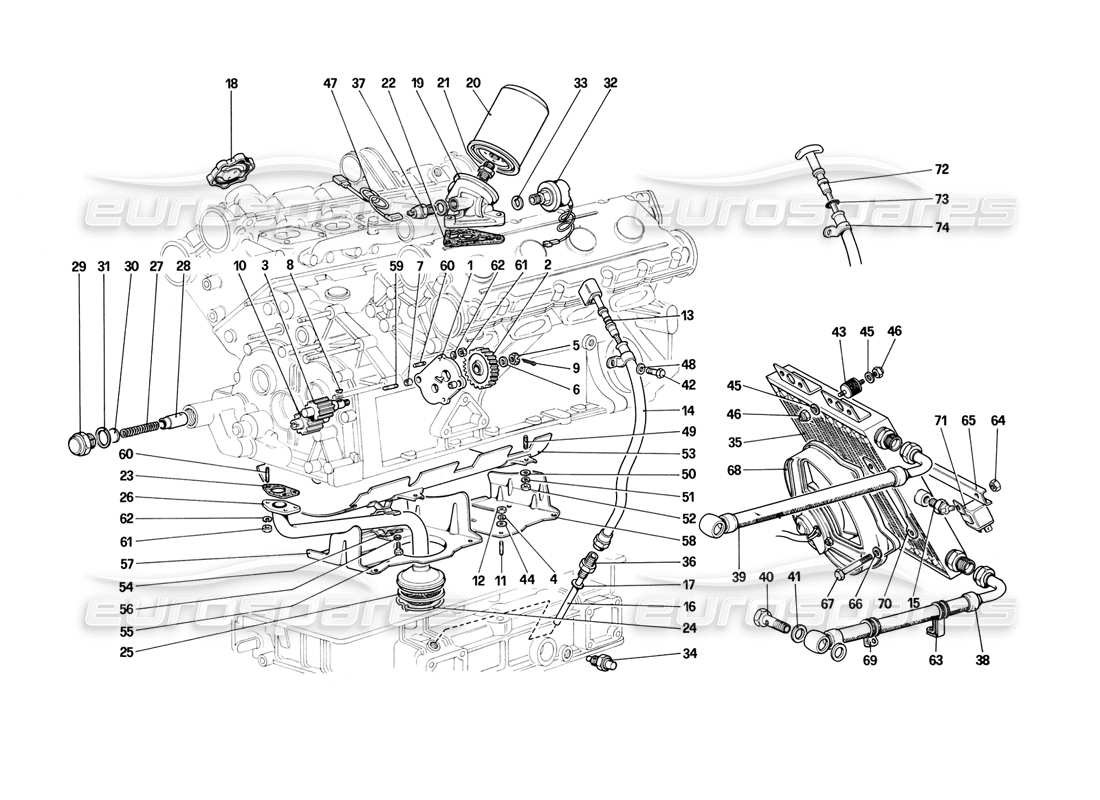

SISTEMA DI LUBRIFICAZIONE
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA DI RAFFREDDAMENTO")
023

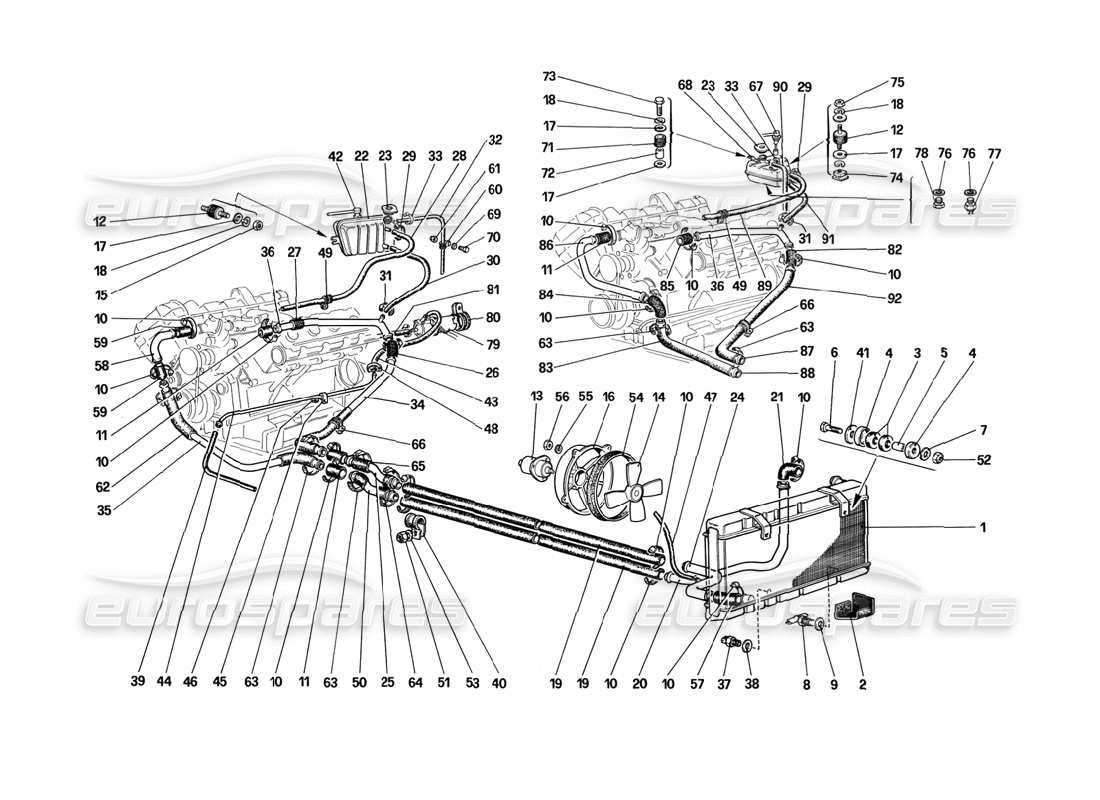

SISTEMA DI RAFFREDDAMENTO
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA POMPA DELL'ACQUA E DELLE TUBAZIONI")
024
POMPA DELL'ACQUA E TUBAZIONI
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) FRIZIONE E COMANDI SCHEMA DELLE PARTI")
025
FRIZIONE E COMANDI
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL COMANDO DI RILASCIO DELLA FRIZIONE (PER AUTO SENZA SISTEMA ANTISCIVOLO).")
026

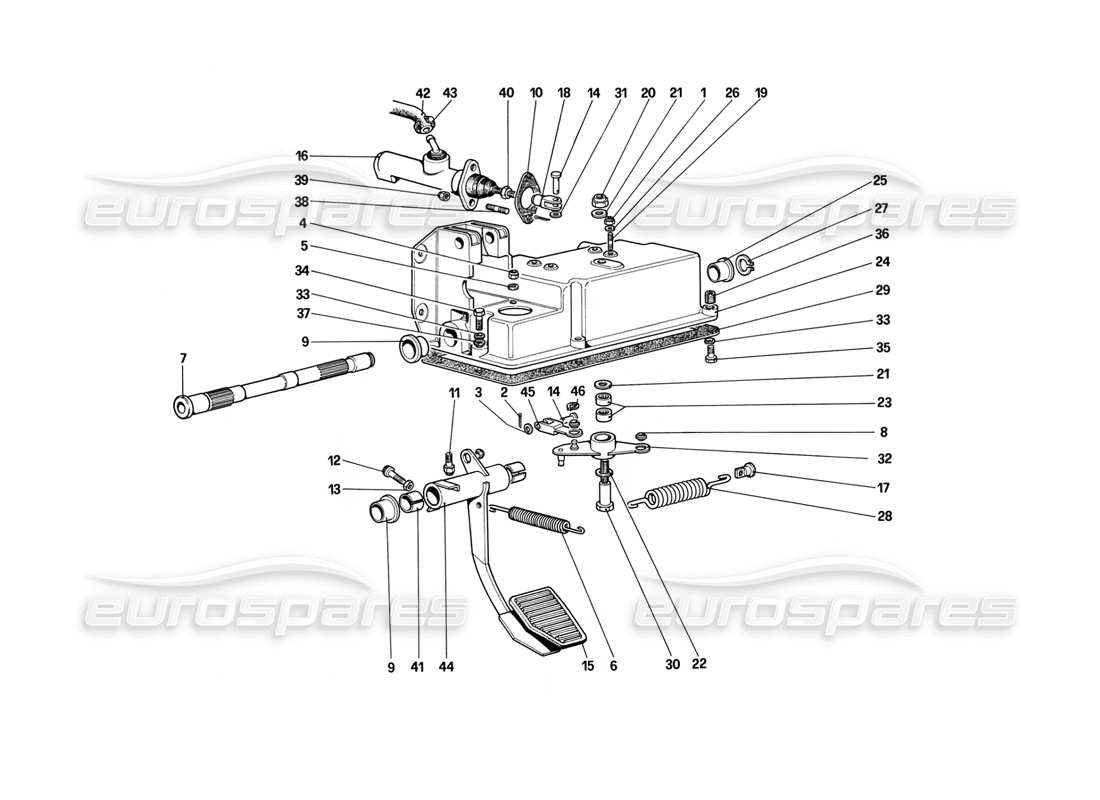

CONTROLLO RILASCIO FRIZIONE (PER AUTO SENZA SISTEMA ANTISCIVOLO)
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL COMANDO DI RILASCIO DELLA FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO).")
027

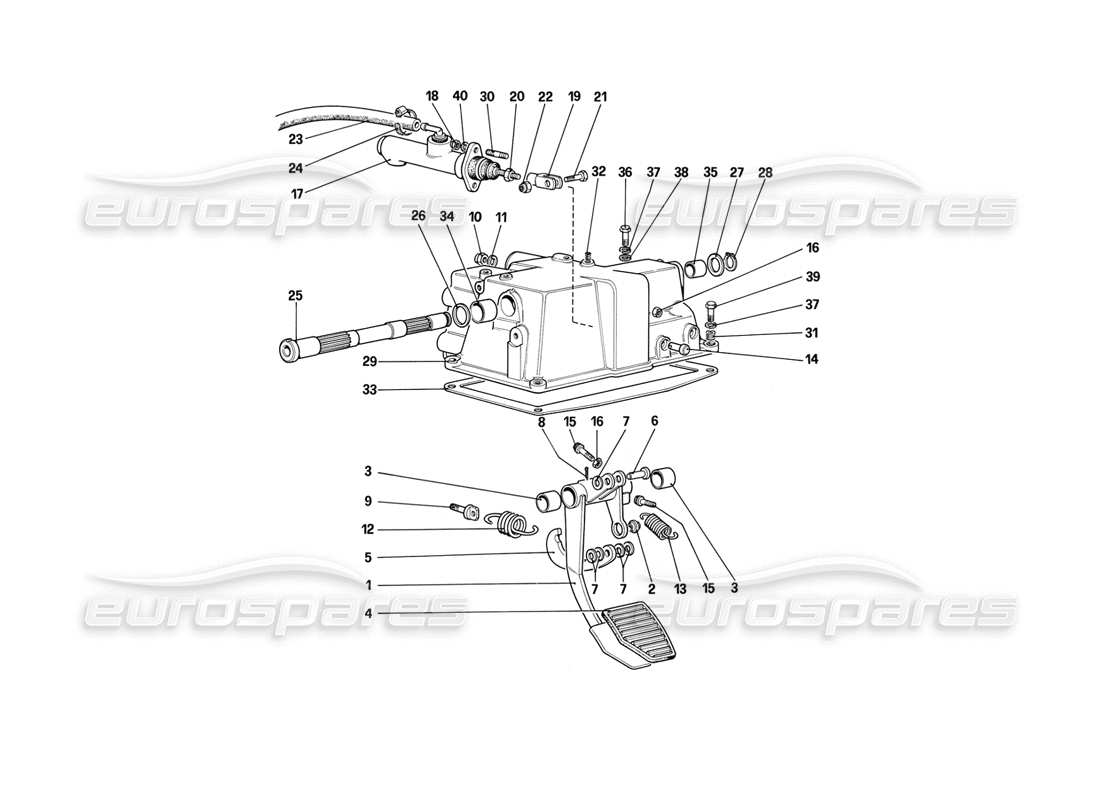

CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO)
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DELLA TRASMISSIONE DEL CAMBIO")
028

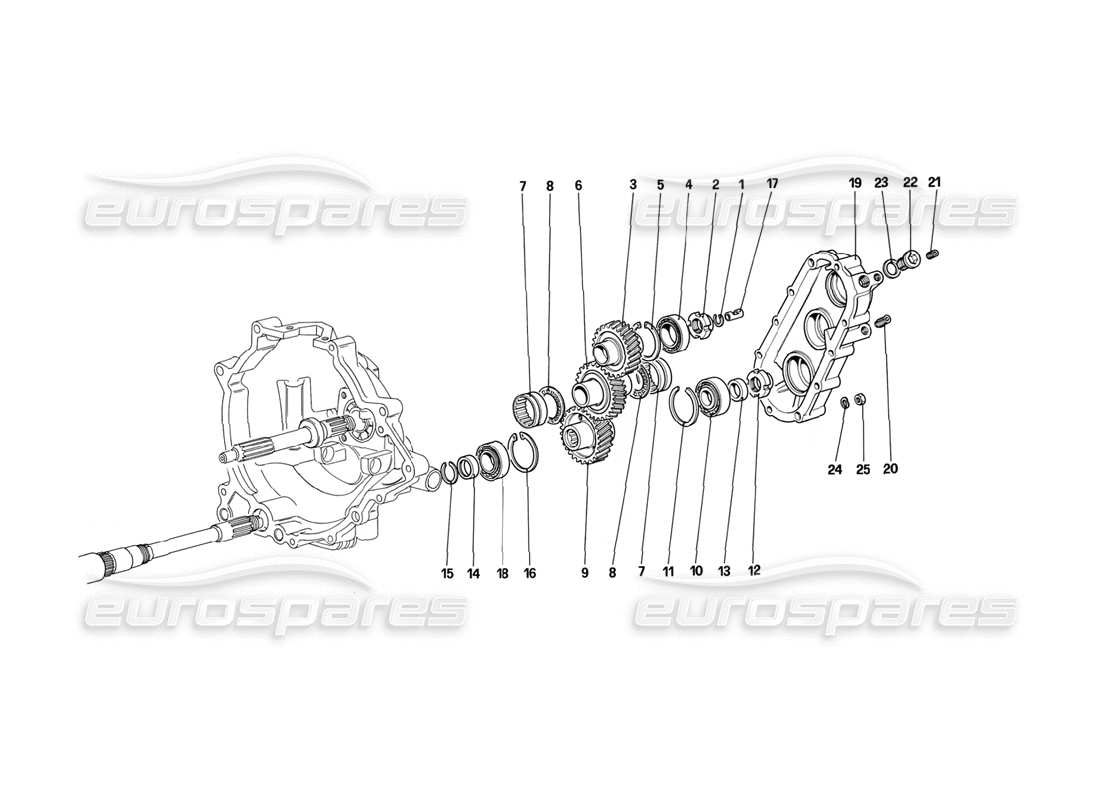

TRASMISSIONE DEL CAMBIO
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL CAMBIO: ALLOGGIAMENTO DEL DIFFERENZIALE E COPPA DELL'OLIO")
029

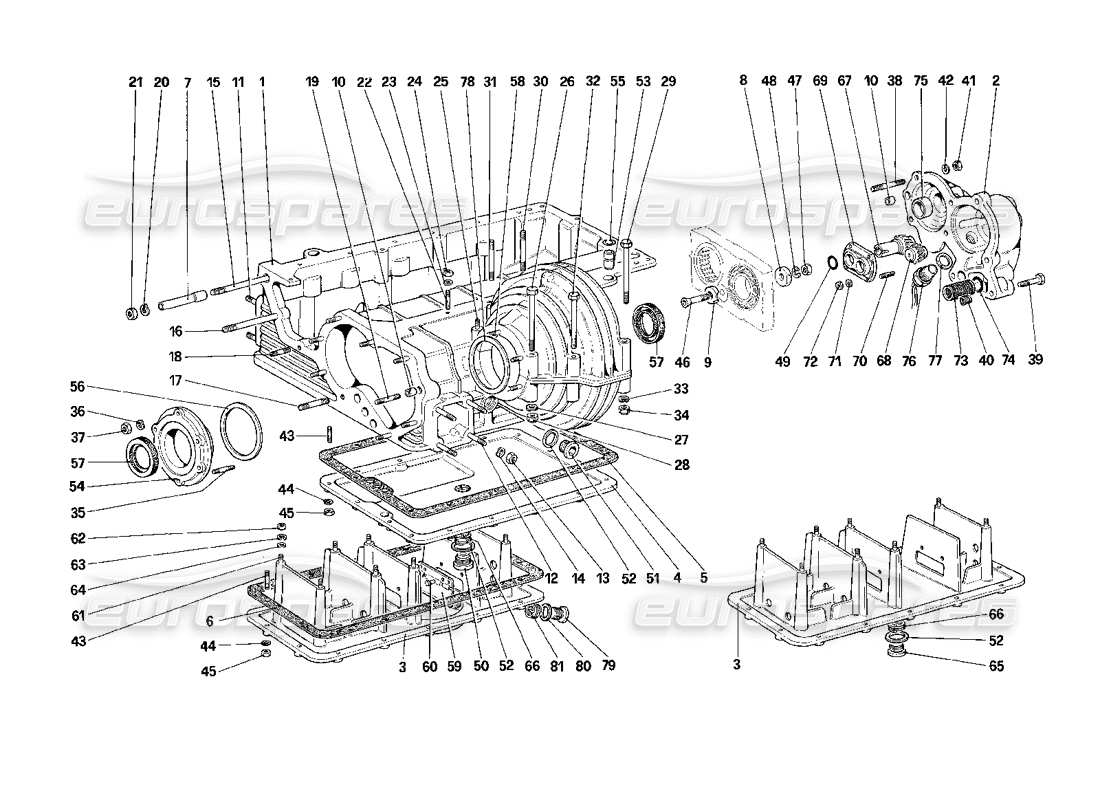

CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEGLI INGRANAGGI DELL'ALBERO PRINCIPALE")
030

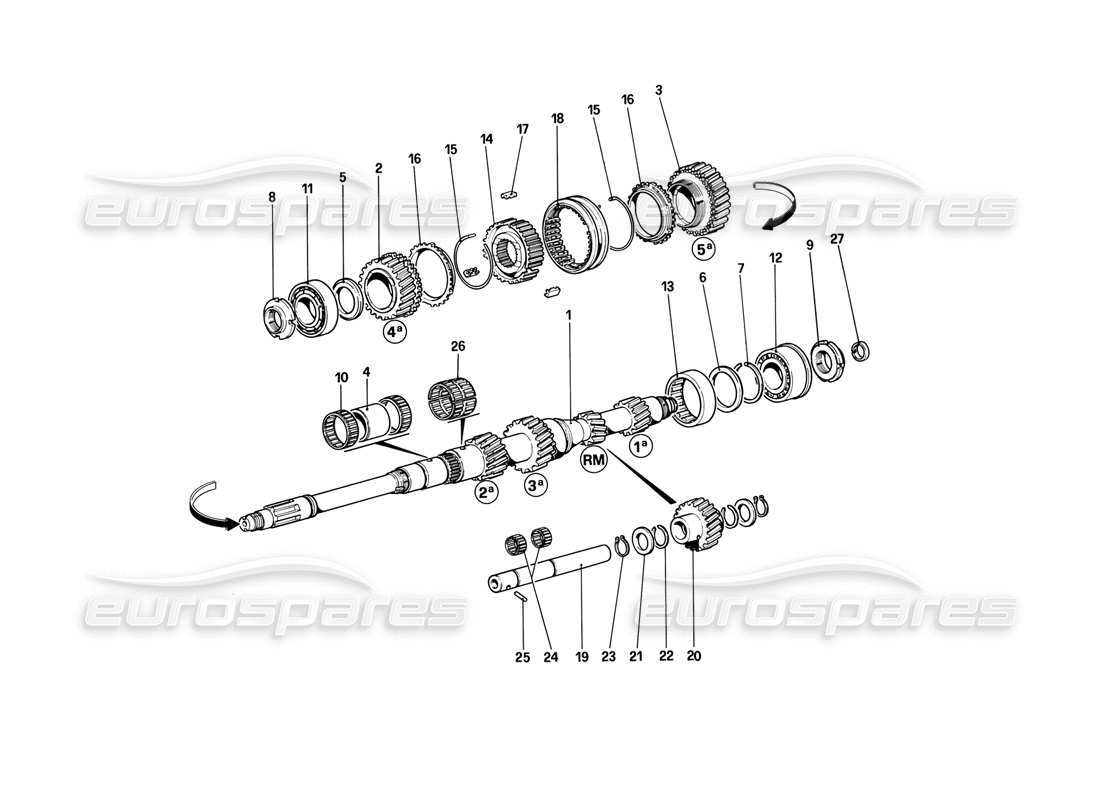

INGRANAGGI DELL'ALBERO PRINCIPALE
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEGLI INGRANAGGI DELL'ALBERO DI RINVIO")
031

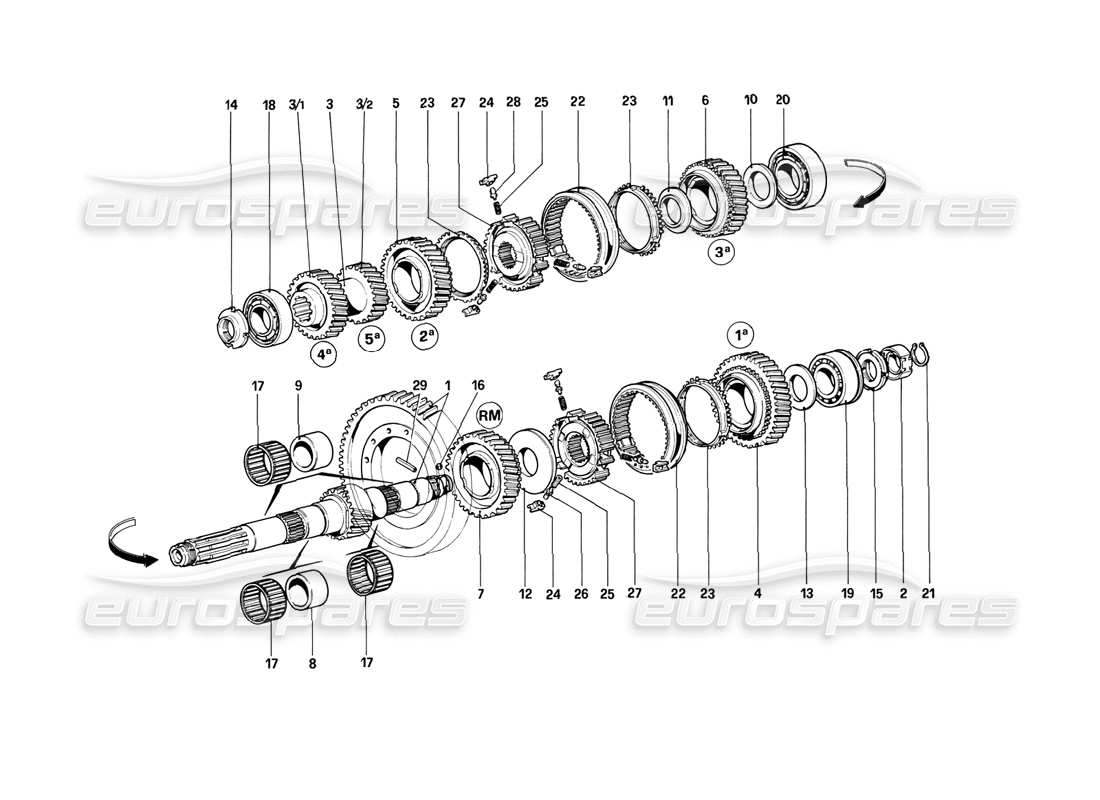

INGRANAGGI DELL'ALBERO DI RINVIO
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEI CONTROLLI INTERNI DEL CAMBIO")
032

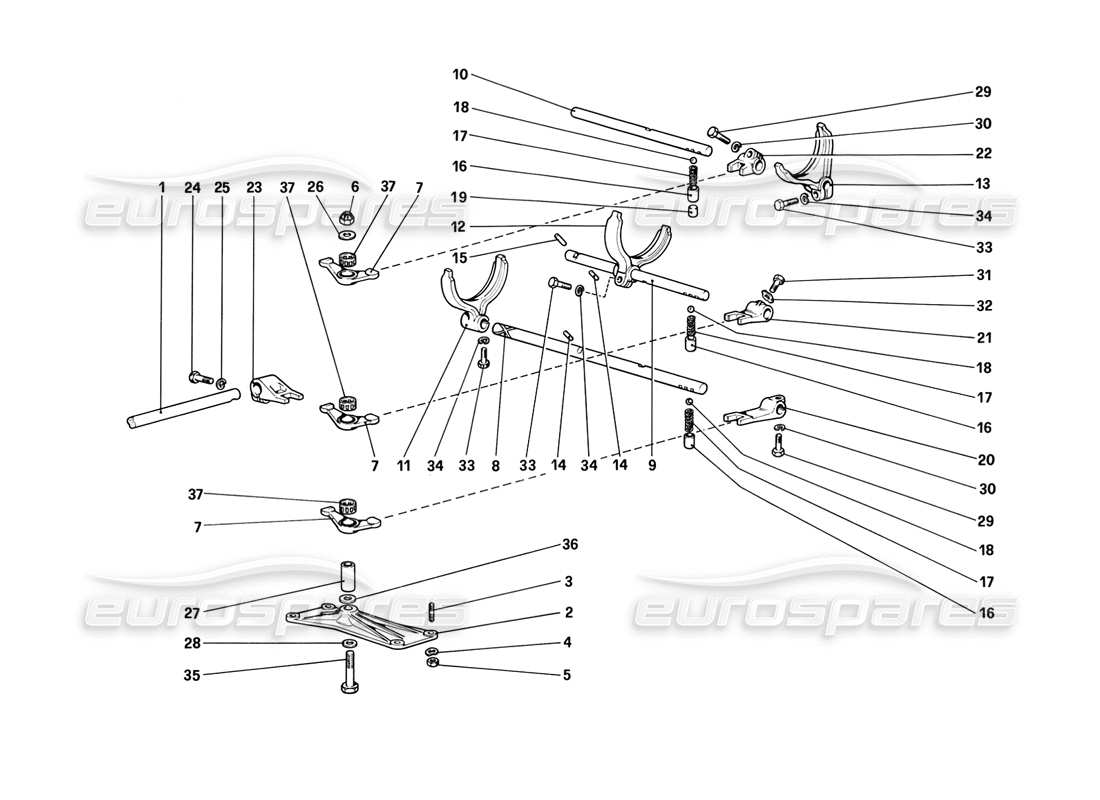

COMANDI INTERNI DEL CAMBIO
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEI CONTROLLI ESTERNI DEL CAMBIO")
033

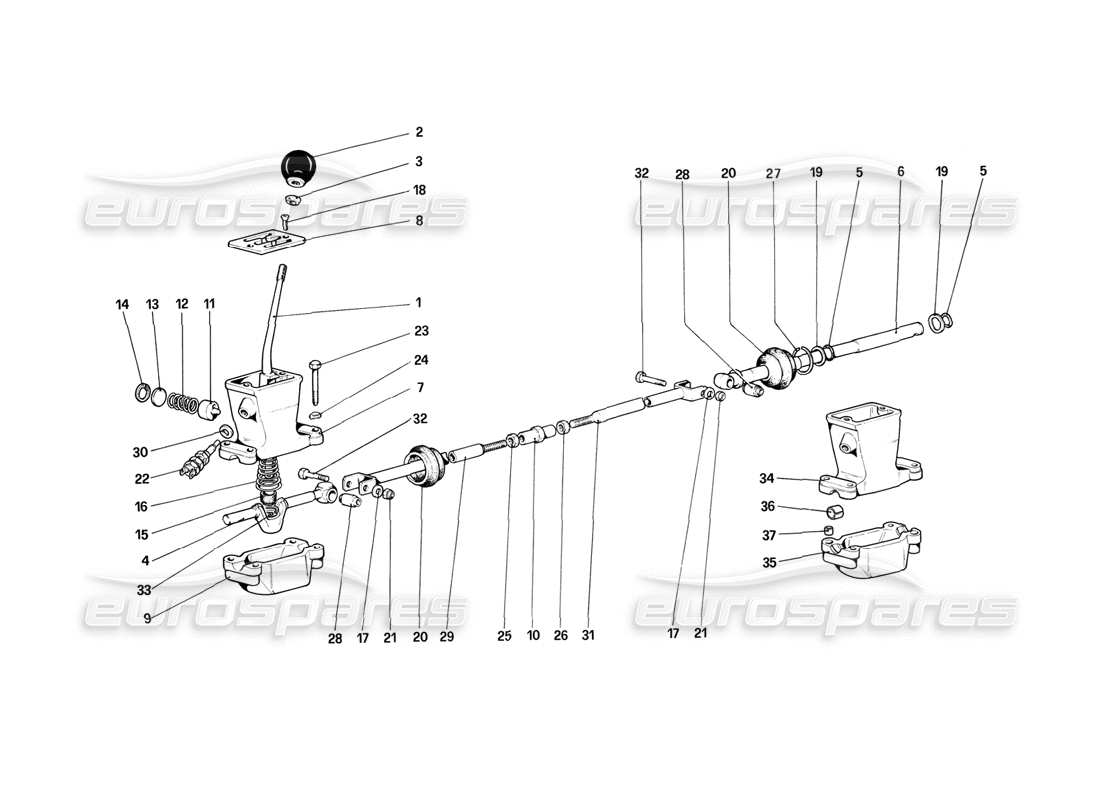

COMANDI ESTERNI DEL CAMBIO
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL DIFFERENZIALE E DEGLI ALBERI DELL'ASSE")
034
DIFFERENZIALE E SEMIASSI
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DELL'IMPIANTO IDRAULICO DEI FRENI (PER AUTO SENZA SISTEMA ANTISCIVOLO).")
035

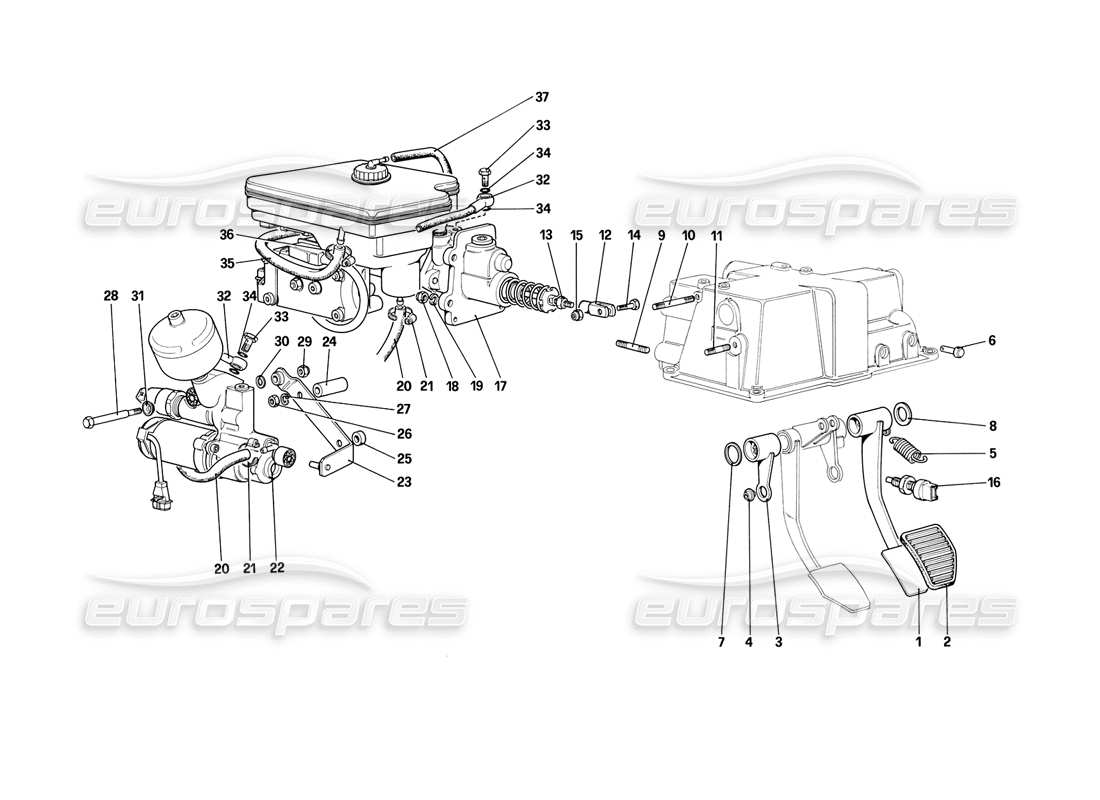

IMPIANTO FRENANTE IDRAULICO (PER AUTO SENZA SISTEMA ANTISCIVOLO)
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DELL'IMPIANTO IDRAULICO DEI FRENI (PER AUTO CON SISTEMA ANTISCIVOLO).")
036
IMPIANTO FRENANTE IDRAULICO (PER AUTO CON SISTEMA ANTISCIVOLO)
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA IDRAULICO PER L'ANTISLITTAMENTO")
037

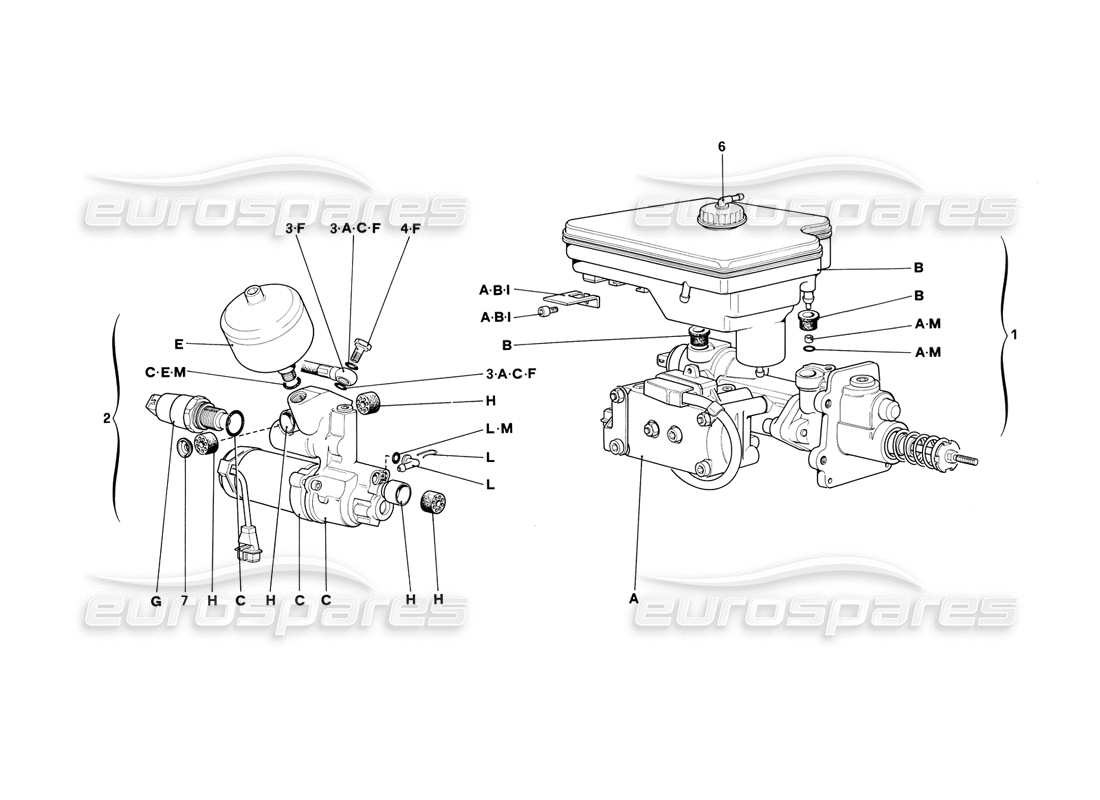

SISTEMA IDRAULICO PER ANTISCIVOLO

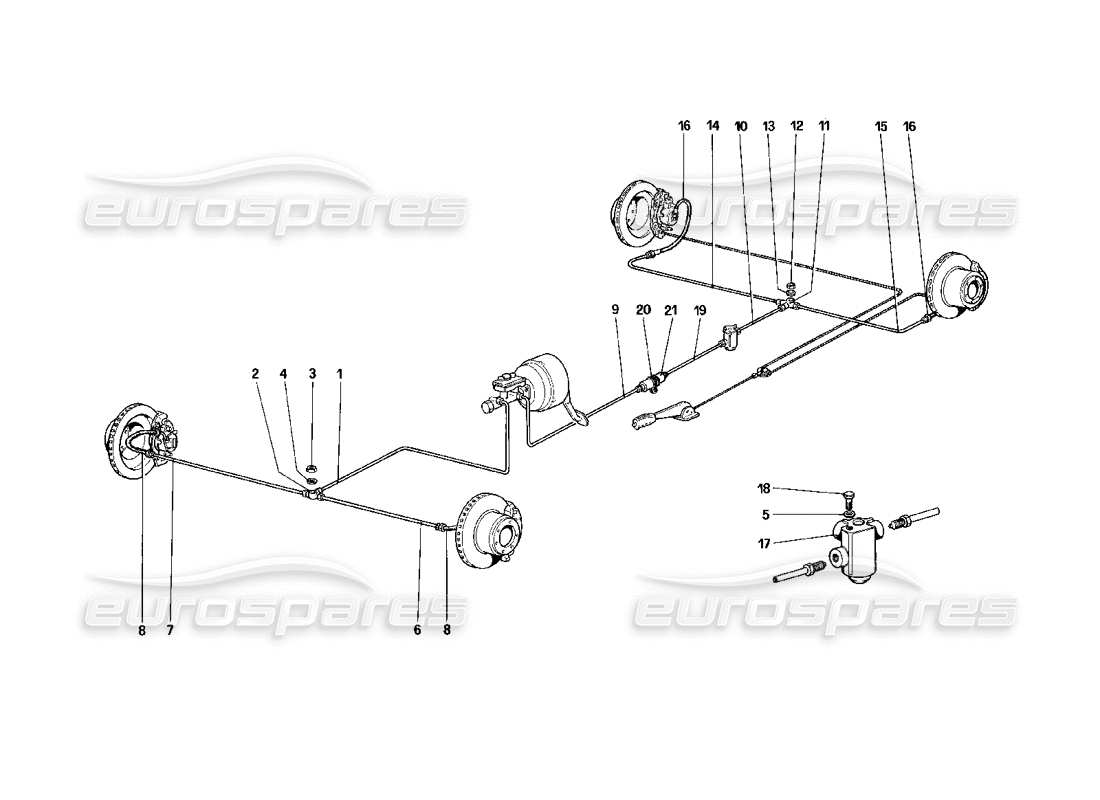

-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO).")
038
SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO)
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA ANTISCIVOLO")
039

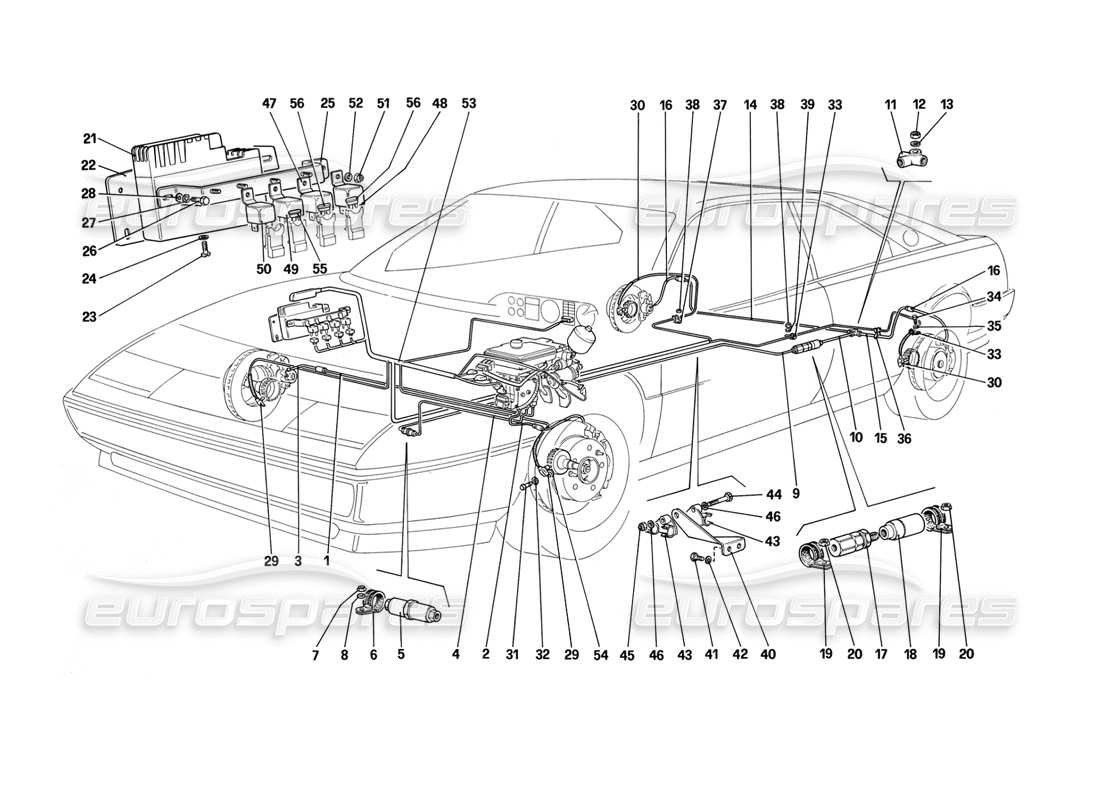

SISTEMA ANTISCIVOLO
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DELLE PINZE DEI FRENI ANTERIORI E POSTERIORI")
040

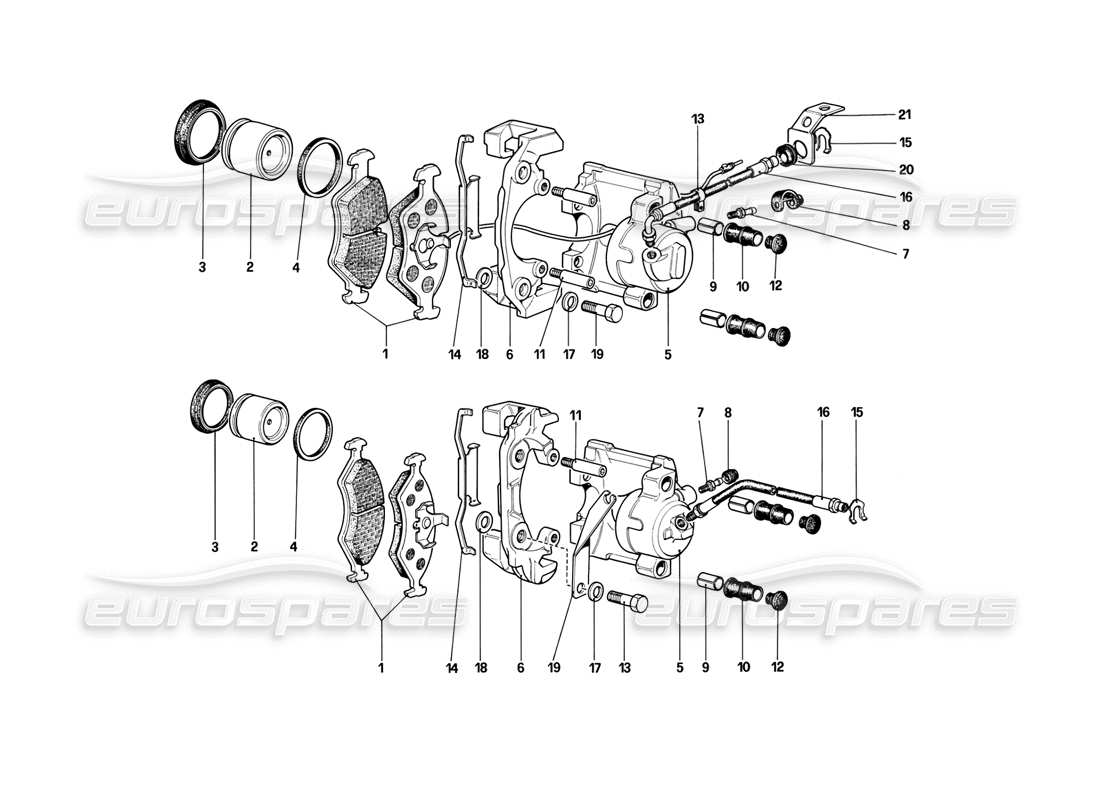

PINZE PER FRENI ANTERIORI E POSTERIORI
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL CONTROLLO DEL FRENO A MANO")
041

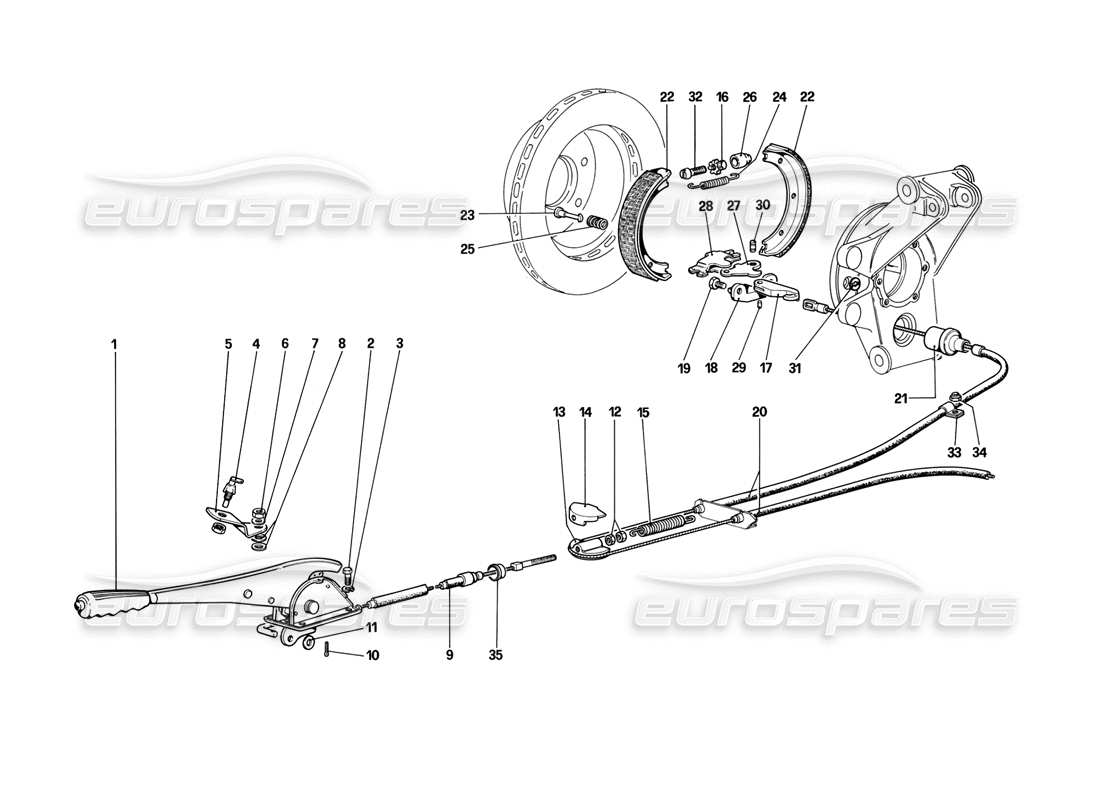

CONTROLLO FRENO A MANO
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DELLA SCATOLA DELLO STERZO E DEL COLLEGAMENTO")
042

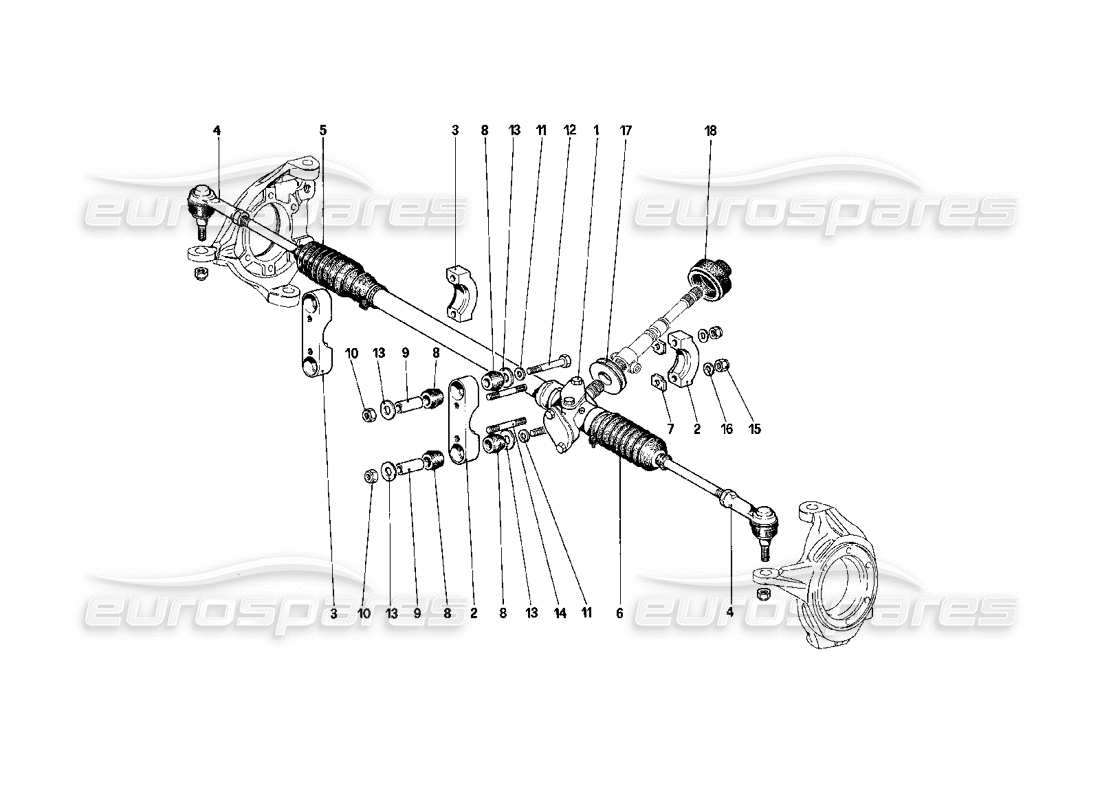

SCATOLA STERZO E COLLEGAMENTO
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL PIANTONE DELLO STERZO")
043
COLONNA DELLO STERZO

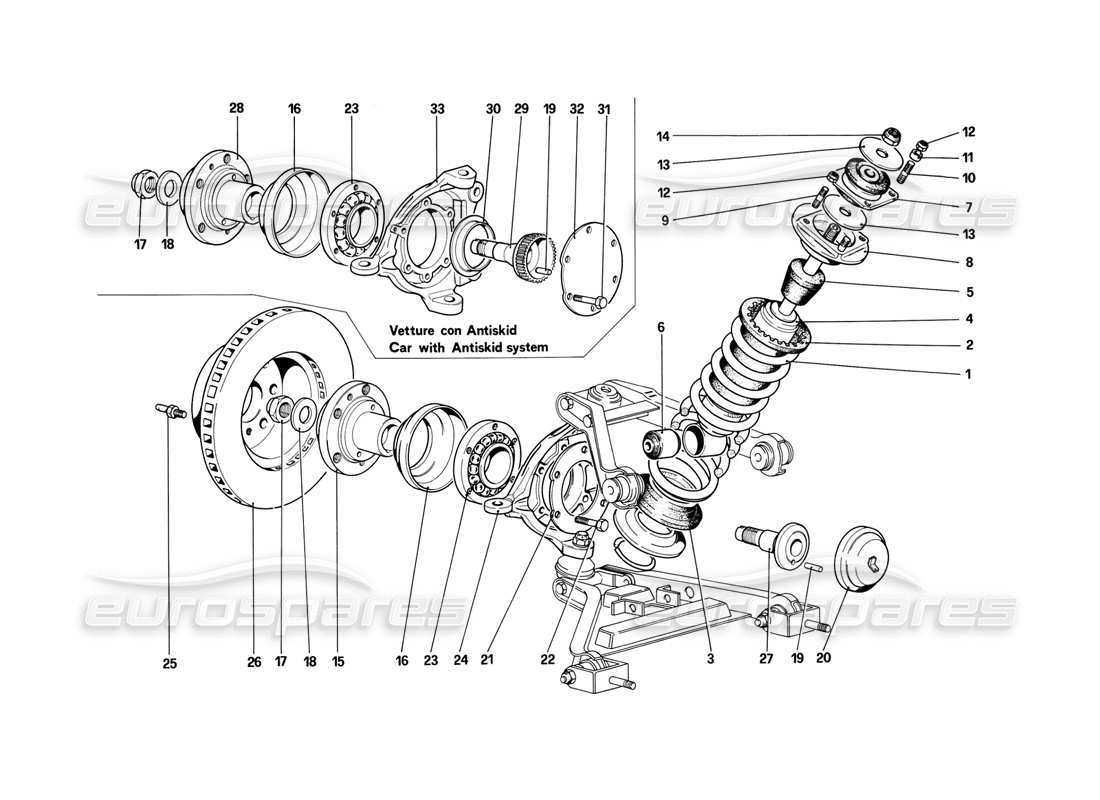

-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE ANTERIORE - AMMORTIZZATORE E DISCO FRENO SCHEMA DELLE PARTI")
044
SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONI ANTERIORI - SCHEMA DELLE PARTI BRACCI TRASVERSALI")
045
SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONE POSTERIORE - AMMORTIZZATORE E DISCO FRENO SCHEMA PARTE")

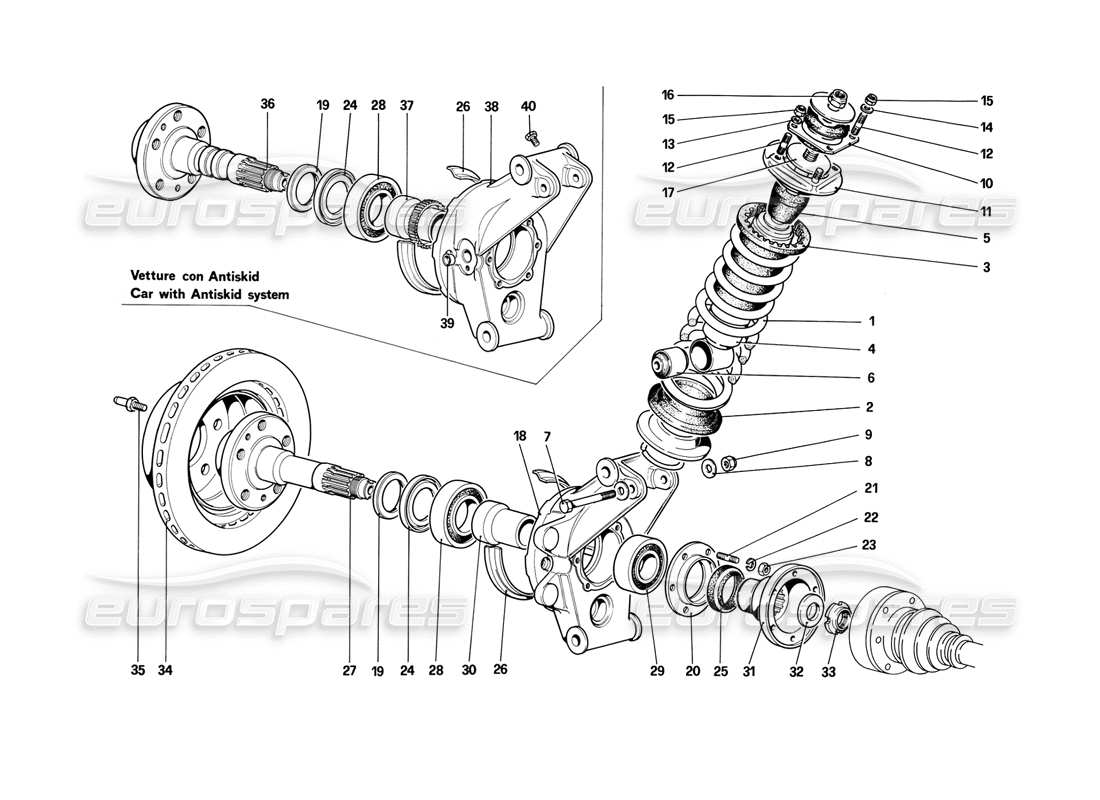

046
SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO

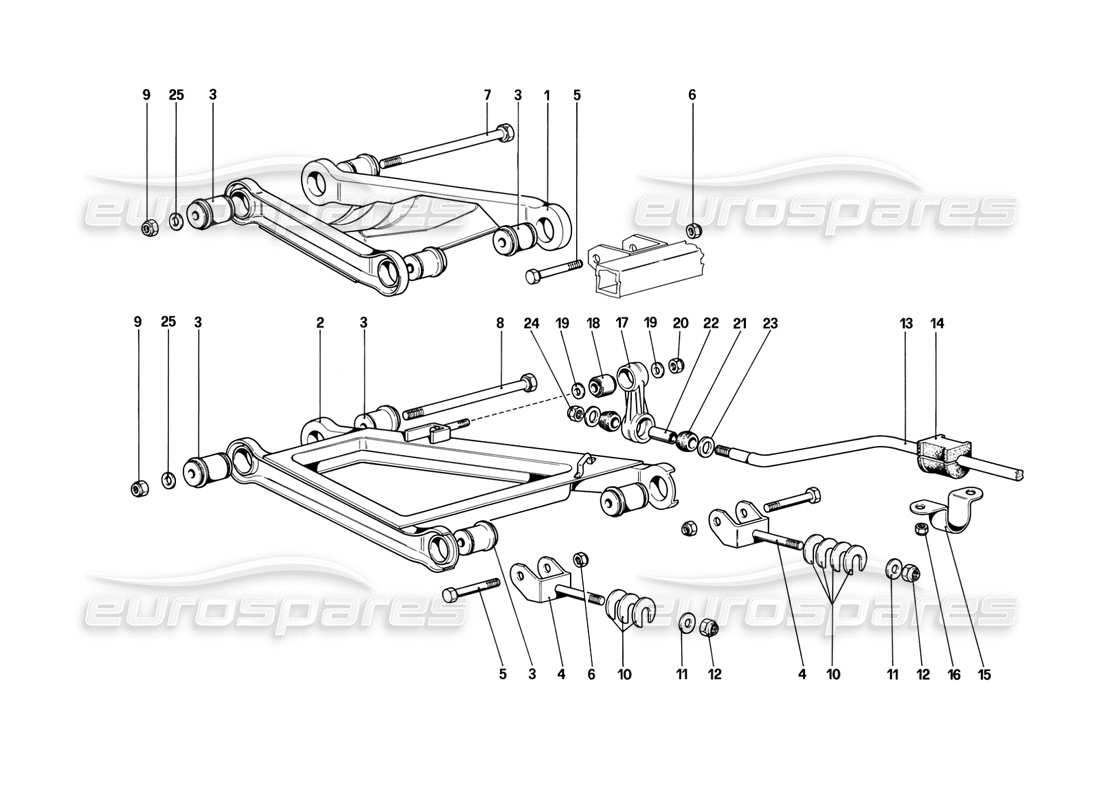

-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SOSPENSIONI POSTERIORI - SCHEMA DELLE PARTI BRACCI TRASVERSALI")
047
SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RUOTE DIAGRAMMA DELLE PARTI")
048

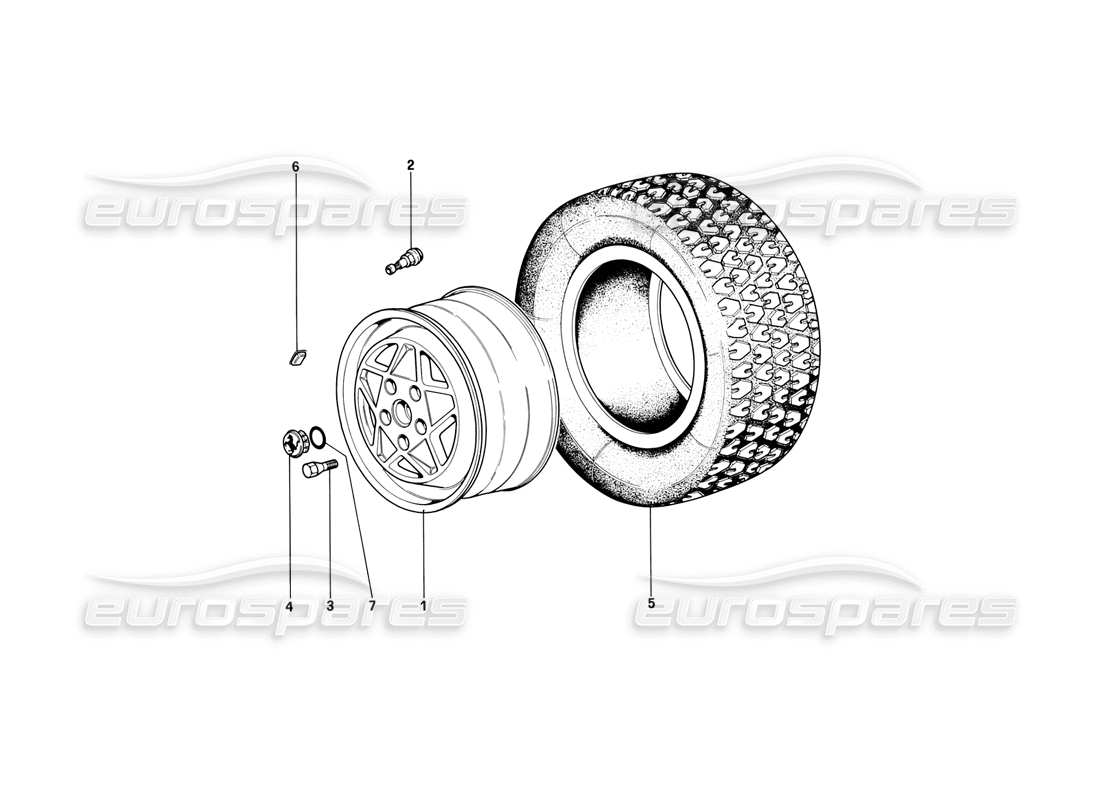

RUOTE
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DI ACCENSIONE DEL MOTORE")
049

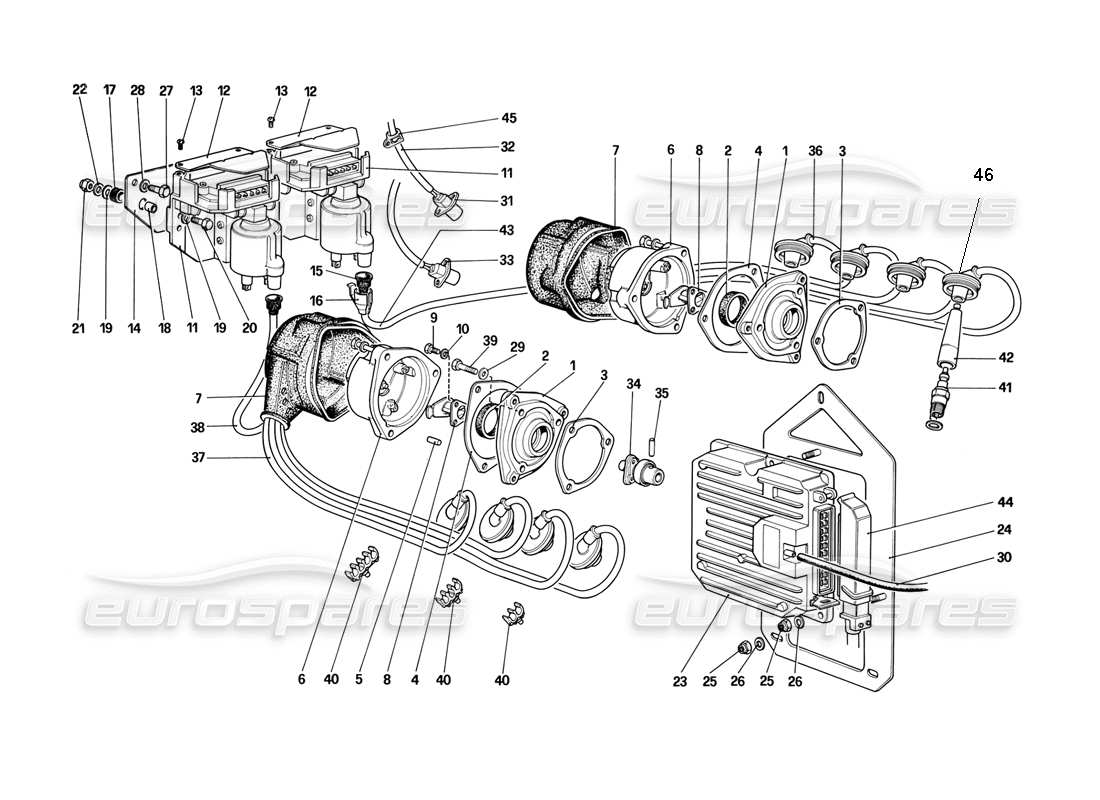

ACCENSIONE DEL MOTORE
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL SISTEMA DI GENERAZIONE ELETTRICA")
050

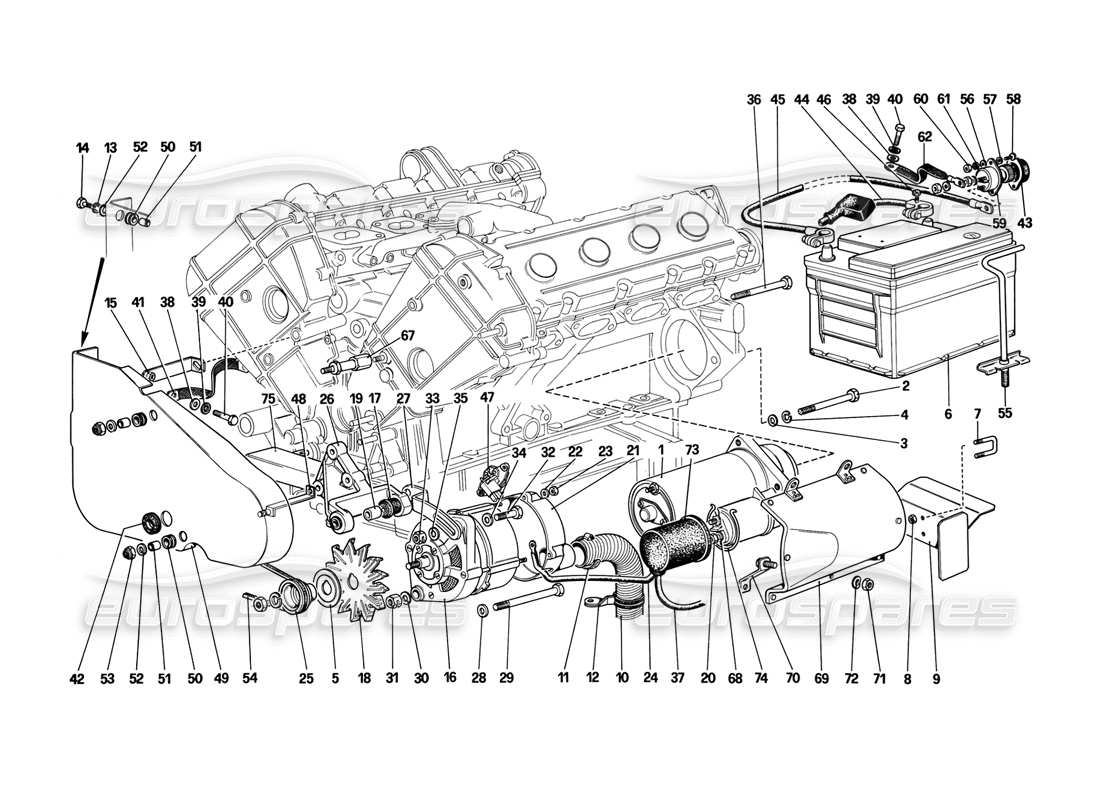

SISTEMA DI GENERAZIONE ELETTRICA
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL COMPRESSORE E DEI CONTROLLI DELL'ARIA CONDIZIONATA")
051

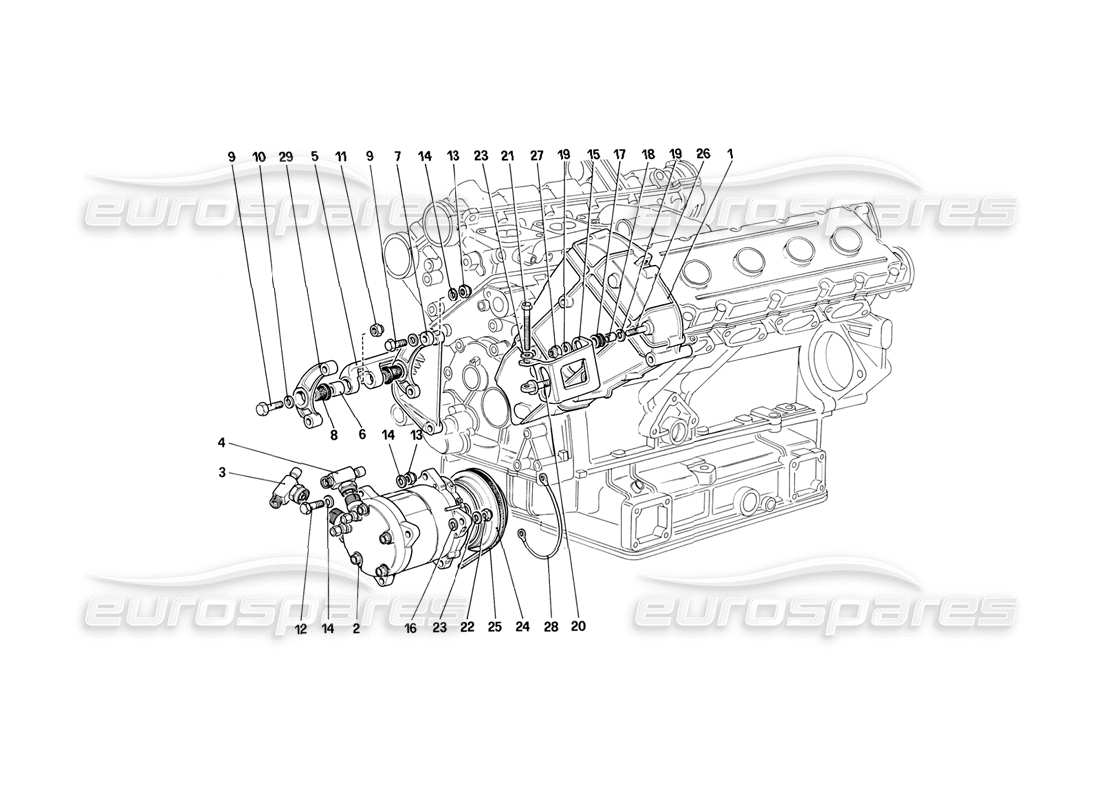

COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) STRUMENTO: DIAGRAMMA DELLE PARTI DEL KIT")
052

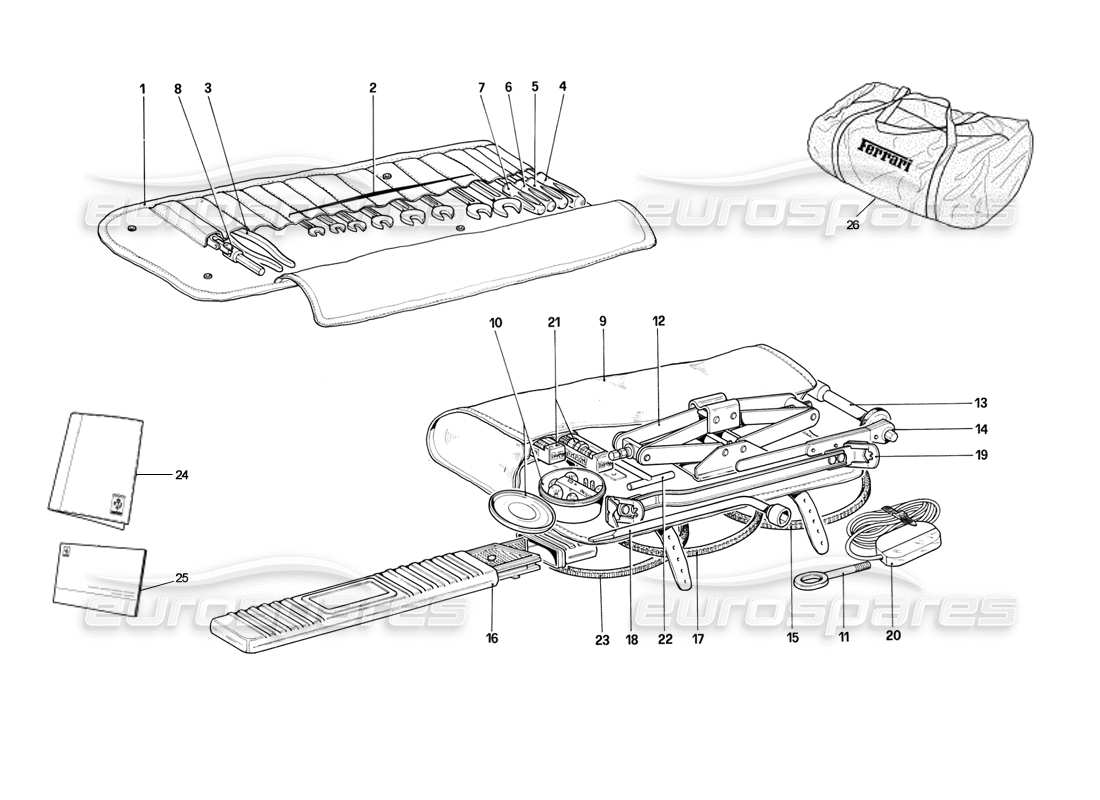

KIT DI STRUMENTI
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA PARZIALE PEDALIERA - COMANDO FRIZIONE (PER AUTO SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DESTRA D).")
053

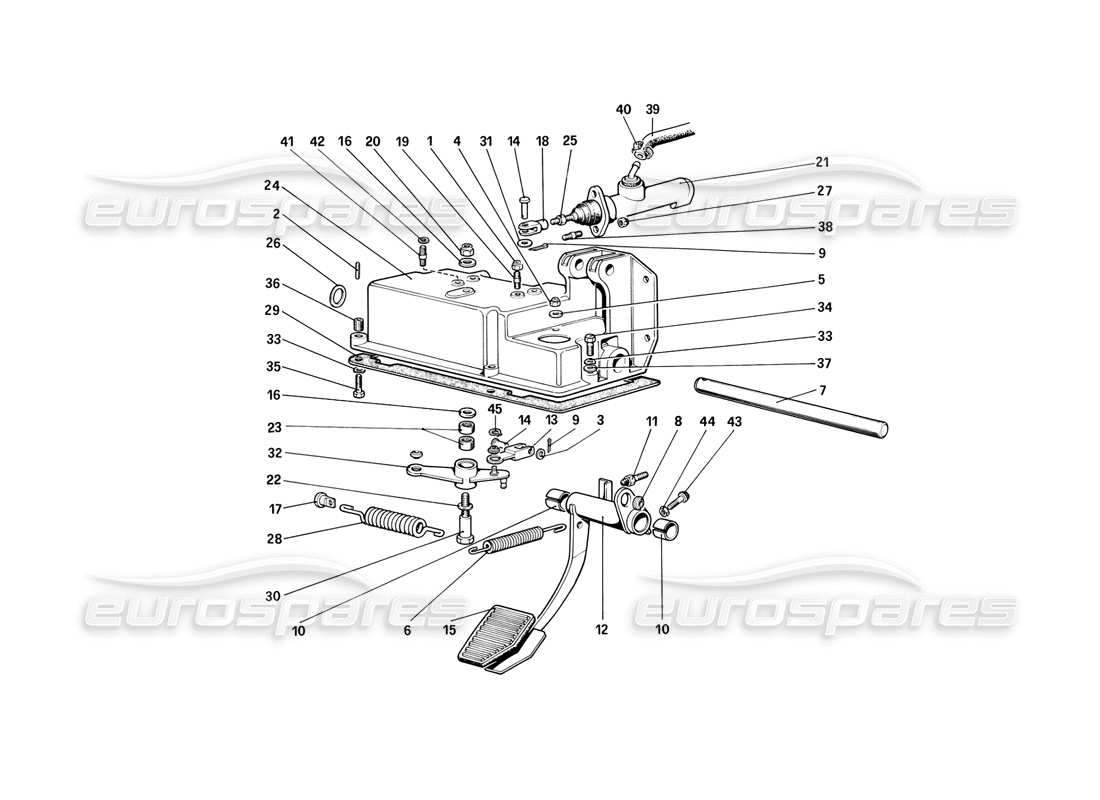

PEDALIERA - COMANDO FRIZIONE (PER VETTURE SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D)
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA PARZIALE PEDALIERA - COMANDO FRIZIONE (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DESTRA D).")
054

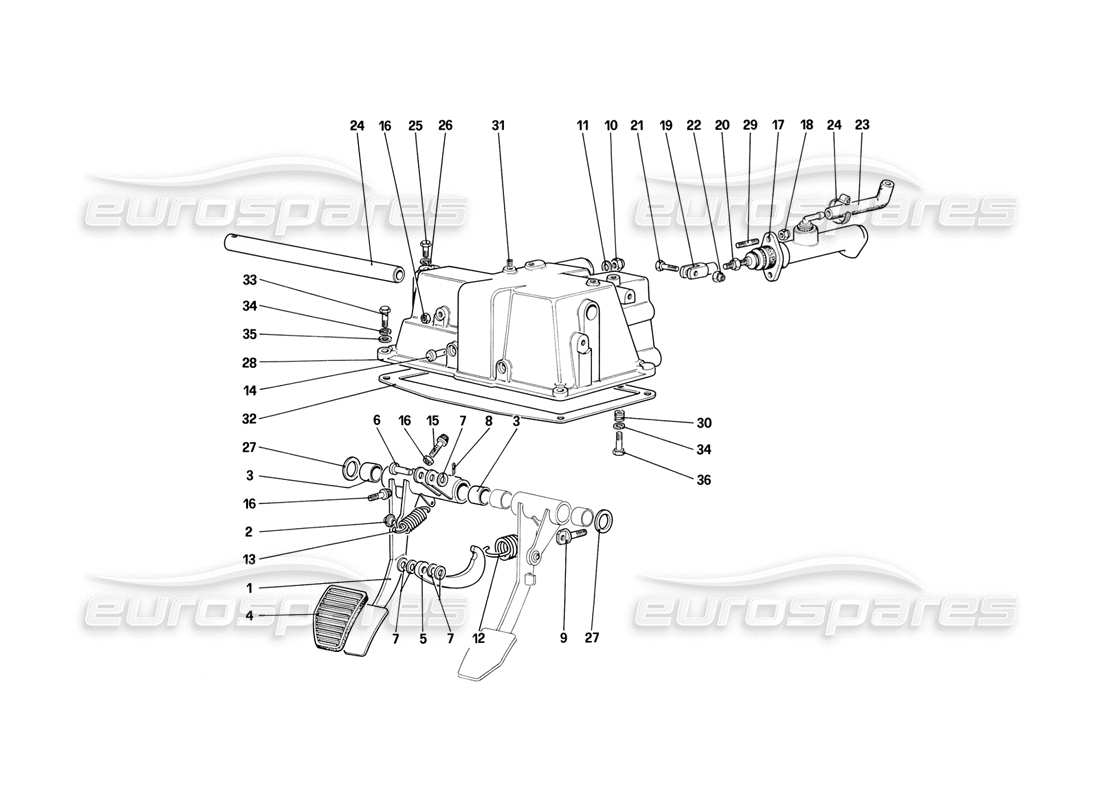

PEDALIERA - COMANDO FRIZIONE (PER VETTURE CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D)
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA PARZIALE DEL CONTROLLO DELL'ACCELERATORE E DEL SISTEMA IDRAULICO DEI FRENI (PER AUTO SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RH D).")

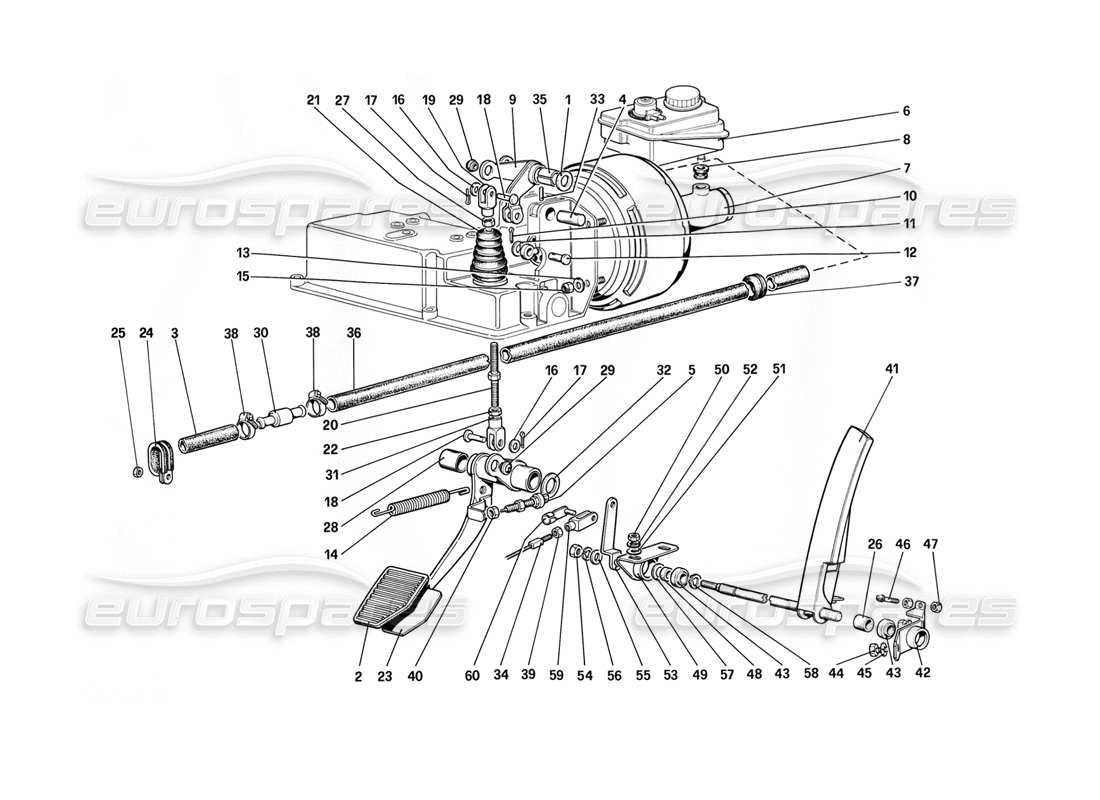

055

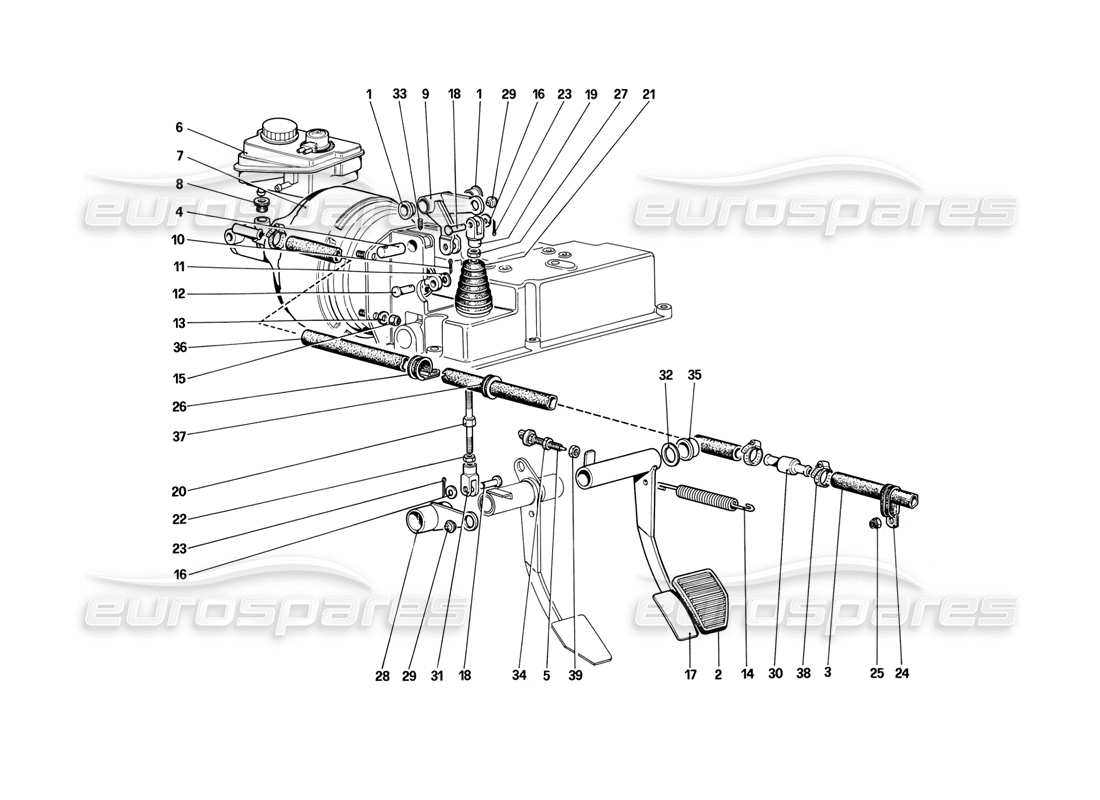

COMANDO ACCELERATORE E IMPIANTO FRENO IDRAULICO (PER VETTURA SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D)

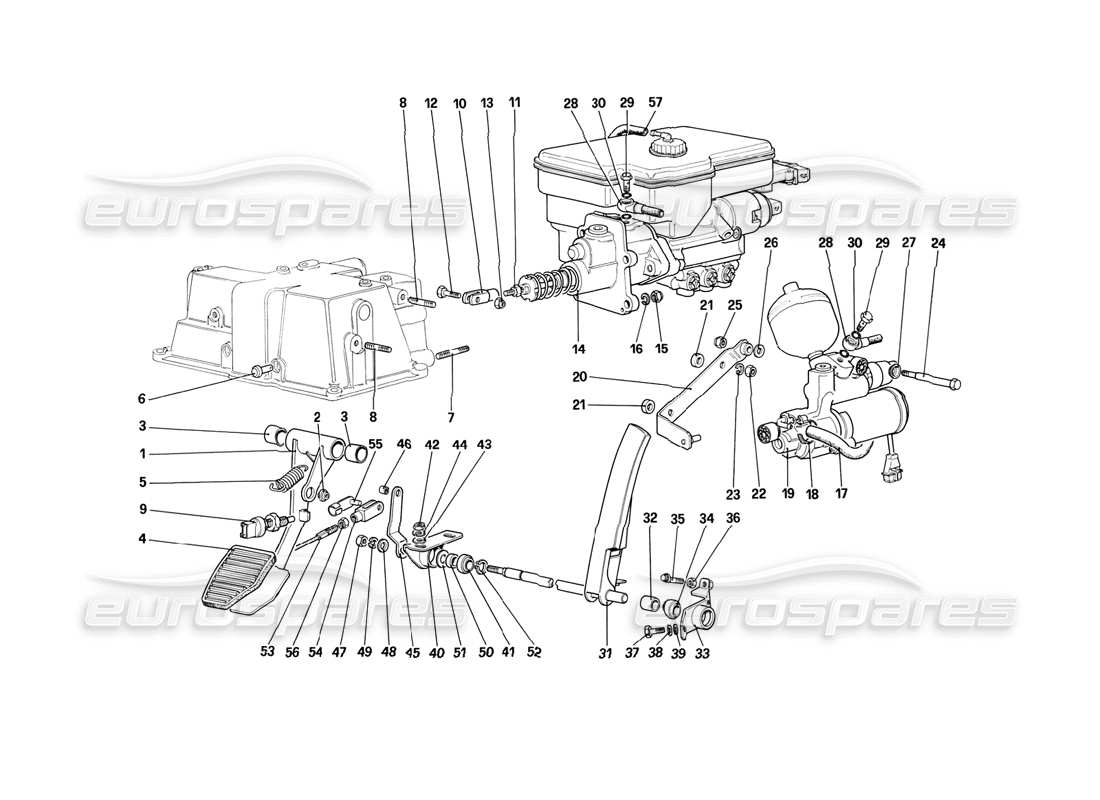

-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL CONTROLLO DELL'ACCELERATORE E DEL SISTEMA IDRAULICO DEI FRENI (PER AUTO CON SISTEMA ANTISLITTAMENTO - VARIANTI PER LA VERSIONE RH D).")
056
COMANDO ACCELERATORE E IMPIANTO FRENO IDRAULICO (PER VETTURA CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE DX D)
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - DIAGRAMMA DELLE PARTI DEGLI ELEMENTI ESTERNI")
101

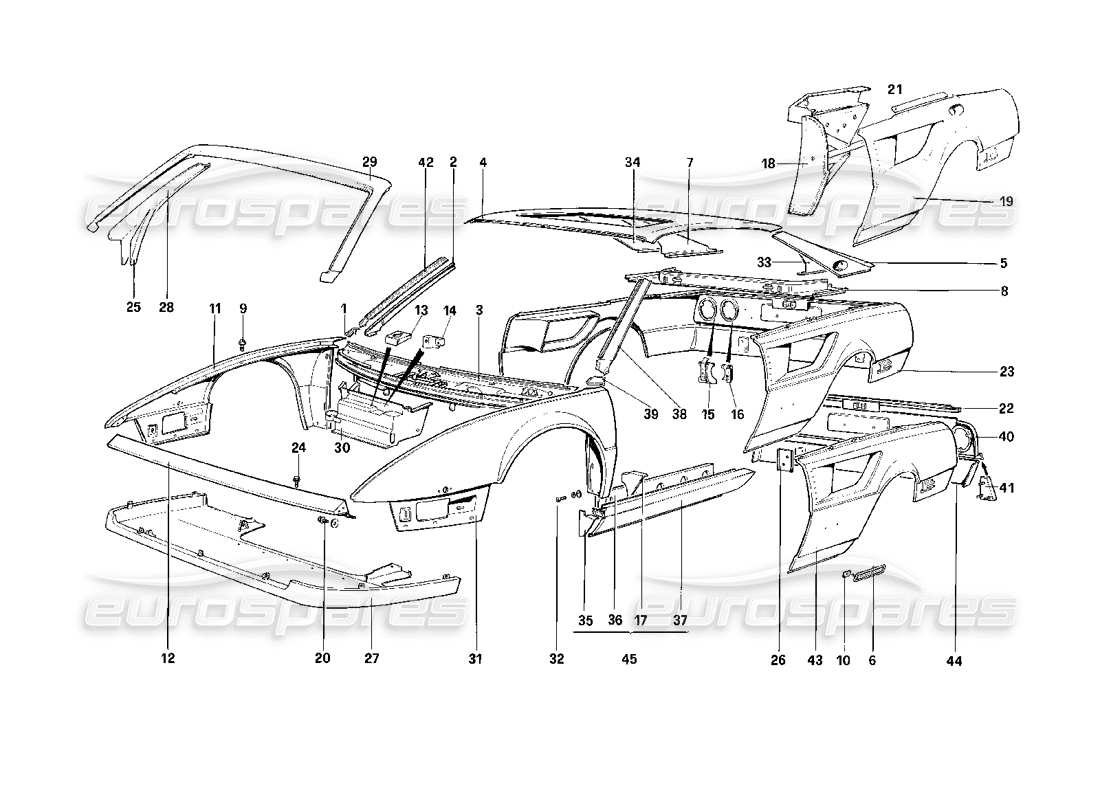

SCOCCA - ELEMENTI ESTERNI

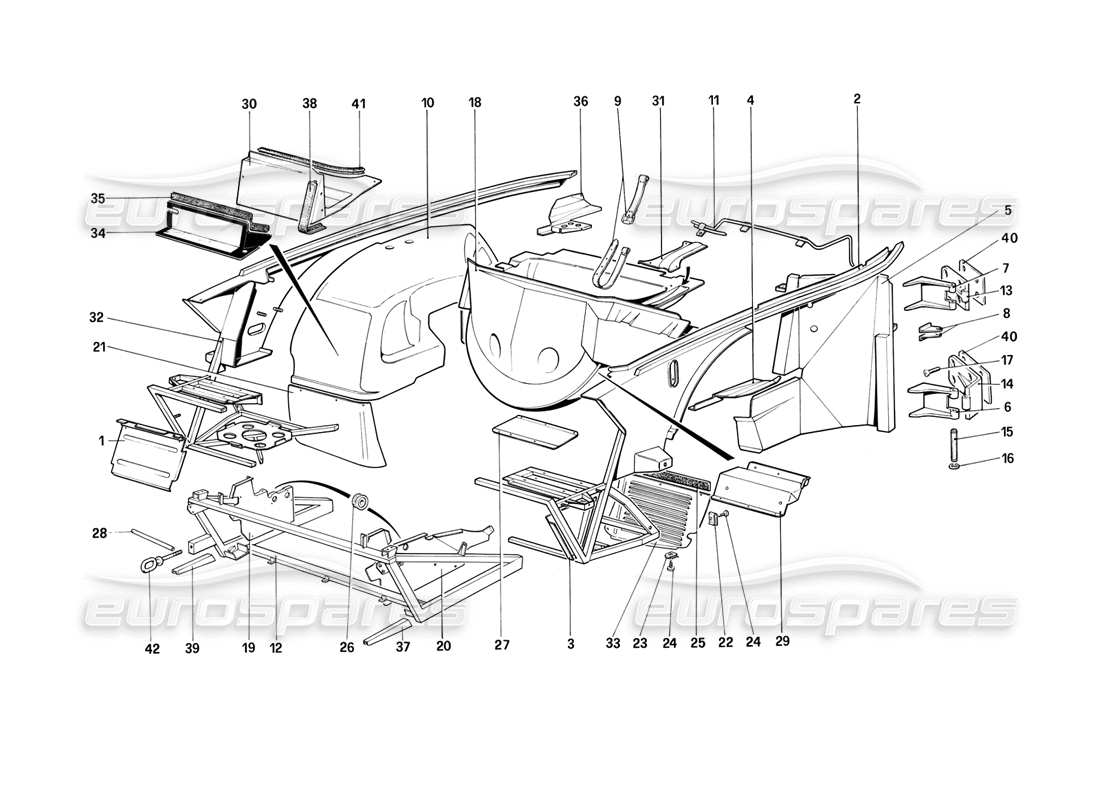

-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI SENZA ANTISCIVOLO SCHEMA DELLE PARTI")
102
SCOCCA - ELEMENTI INTERNI SENZA ANTISCIVOLO
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI CON SCHEMA DELLE PARTI ANTISCIVOLO")
103

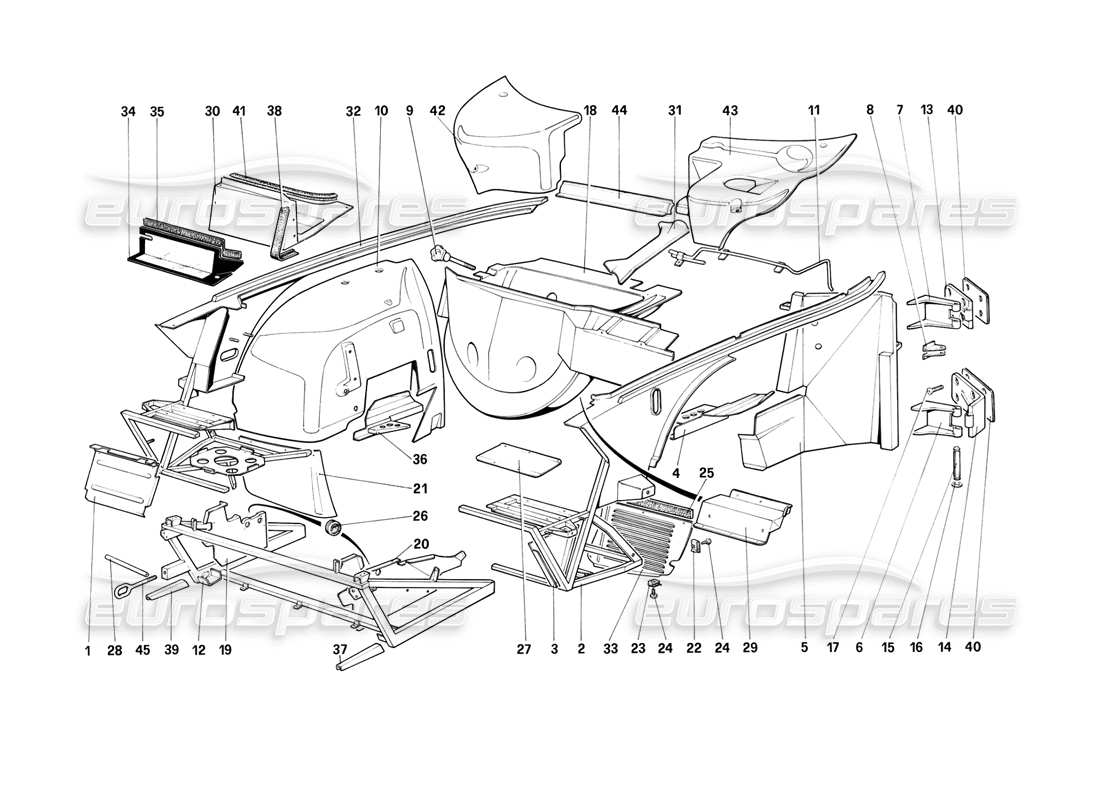

SCOCCA - ELEMENTI INTERNI CON ANTISCIVOLO

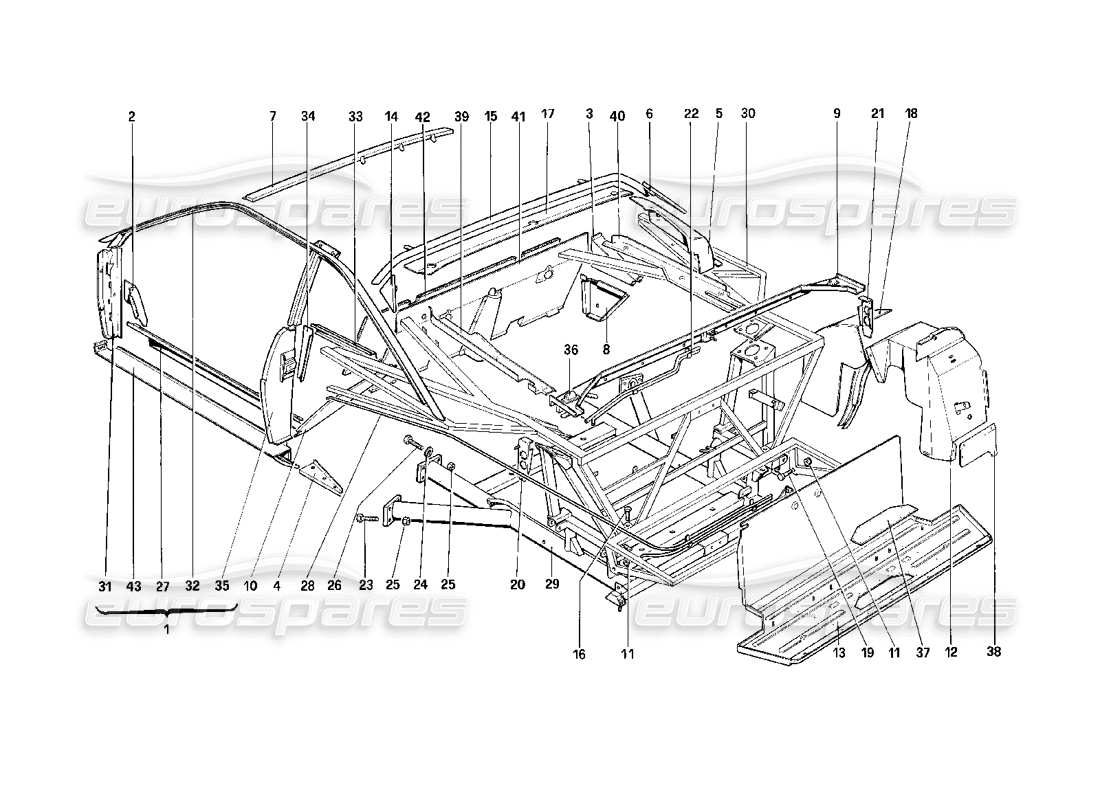

-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROZZERIA - ELEMENTI INTERNI - 3.2 DIAGRAMMA DELLE PARTI MONDIAL COUPÉ")
104
CARROZZERIA - ELEMENTI INTERNI - 3.2 MONDIAL COUPÉ
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) SCOCCA - ELEMENTI INTERNI - SCHEMA DELLE PARTI DELLA CABRIOLET")
105

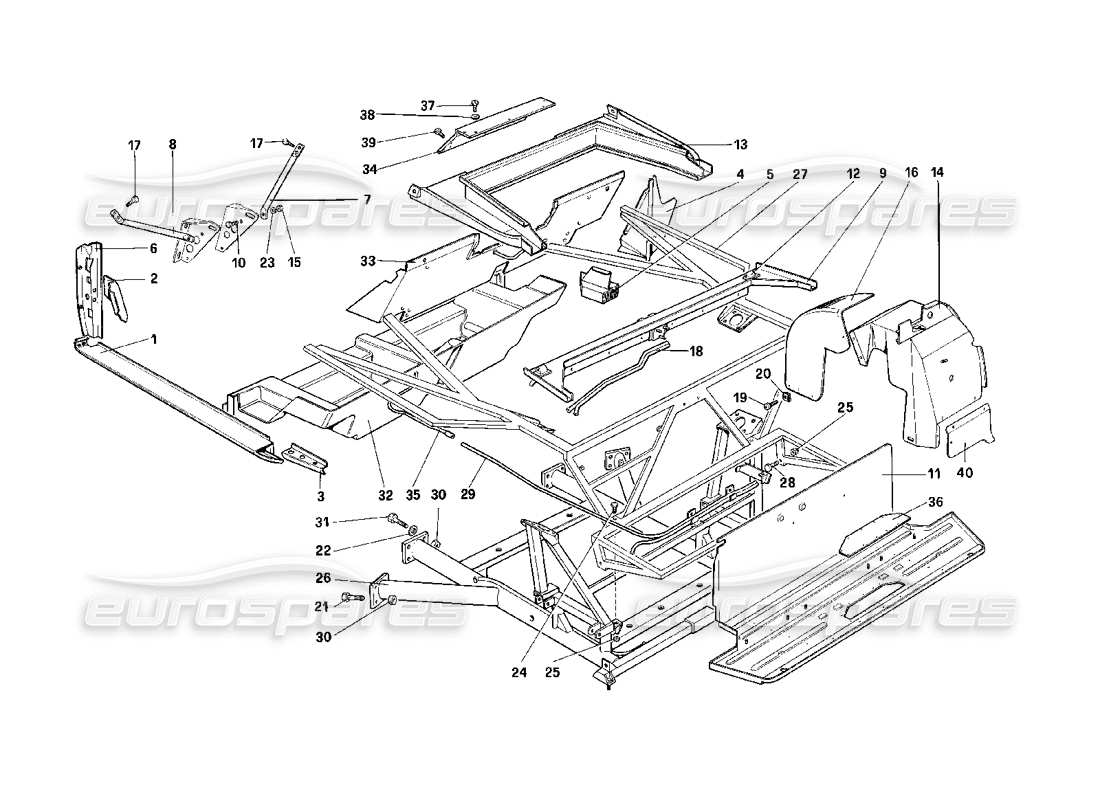

CARROZZERIA - ELEMENTI INTERNI - CABRIOLET
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - 3.2 MONDIAL COUPE - USA - SA - AUS - CH87 - CH88 DIAGRAMMA DELLE PARTI ESCLUSE")
106

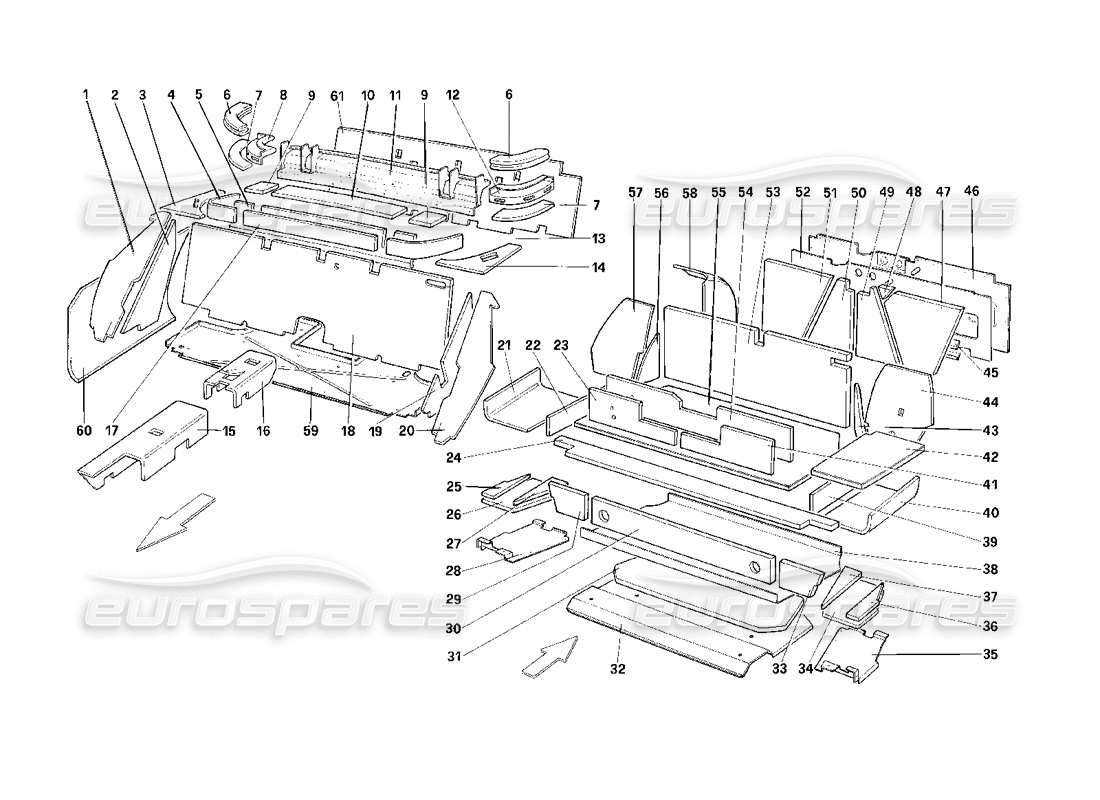

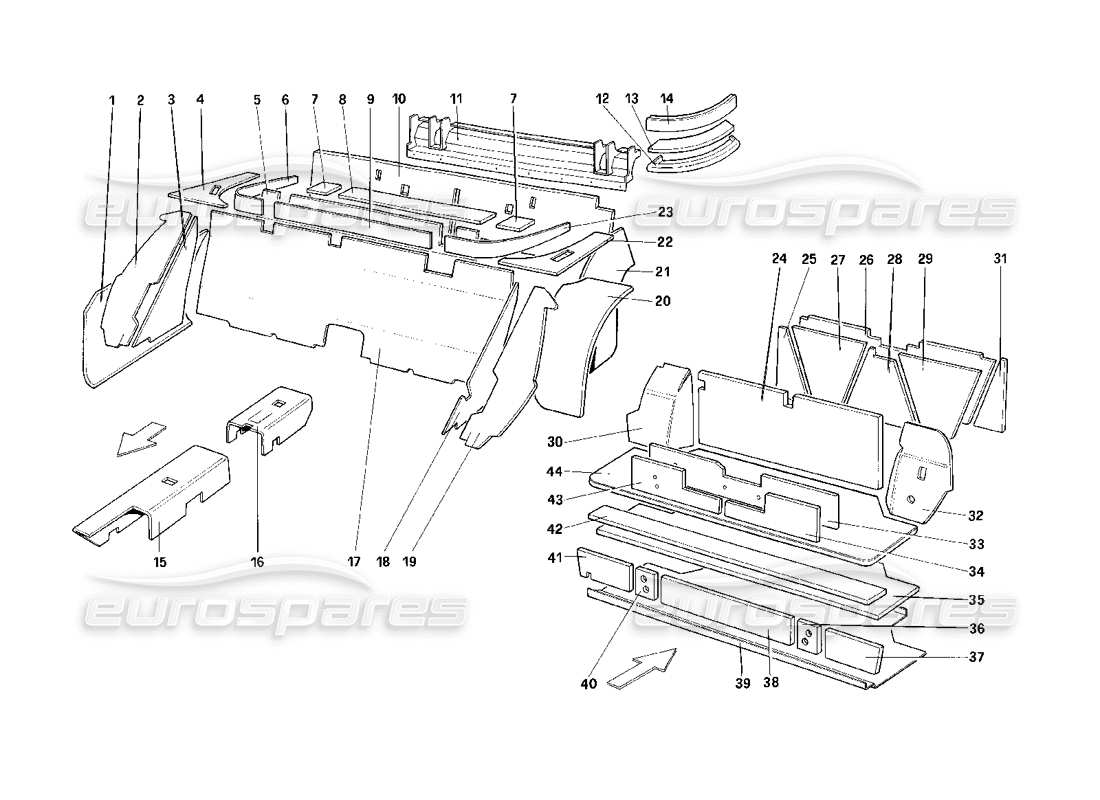

VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - 3.2 MONDIAL COUPE - USA - SA - AUS - CH87 - CH88 ESCLUSI
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 DIAGRAMMA DELLE PARTI")
107
VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) VANO BAGAGLI E PASSEGGERI, ISOLAMENTO - CABRIOLET-USA - DIAGRAMMA DELLE PARTI ESCLUSE SA")
108

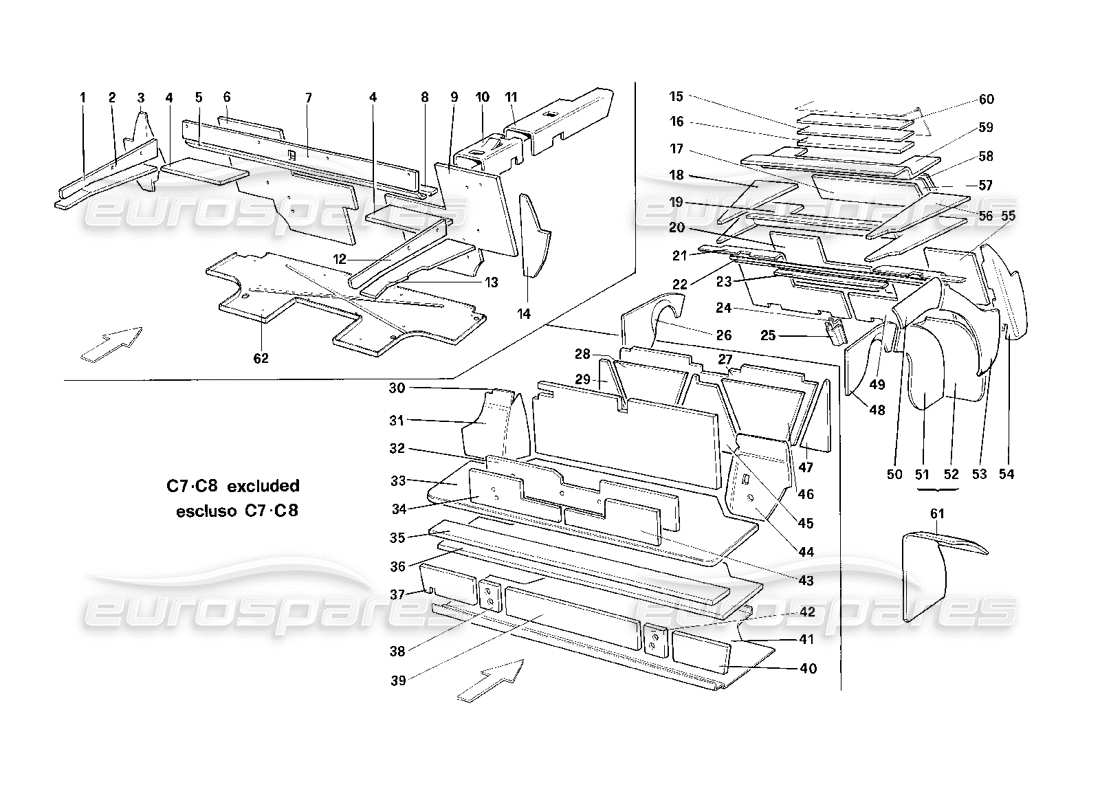

VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET-USA - SA ESCLUSA
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) BAGAGLI E VANO PASSEGGERI, ISOLAMENTO - DIAGRAMMA DELLE PARTI DELLA CABRIOLET")
109

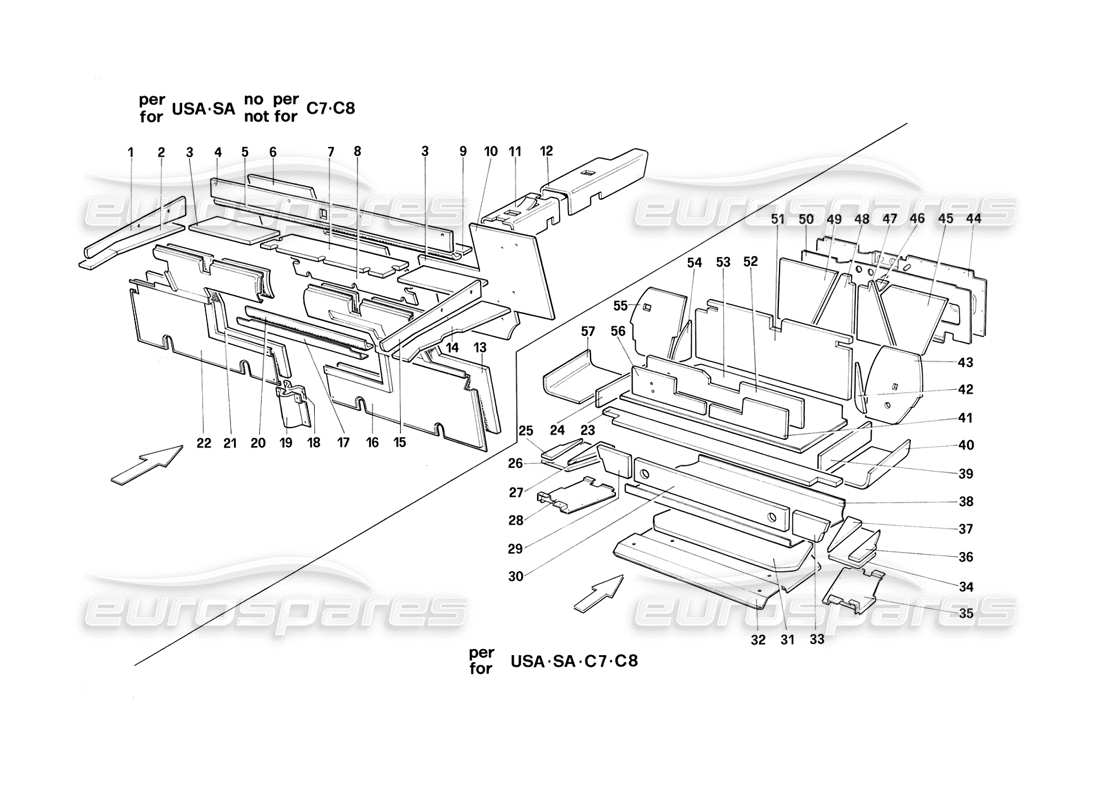

VANO BAGAGLI E PASSEGGERI, COIBENTAZIONE - CABRIOLET
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL COPERCHIO DELLO SCOMPARTO ANTERIORE")
110
COPERCHIO DELLO SCOMPARTO ANTERIORE
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL VANO MOTORE E DELLA MOQUETTE")
111

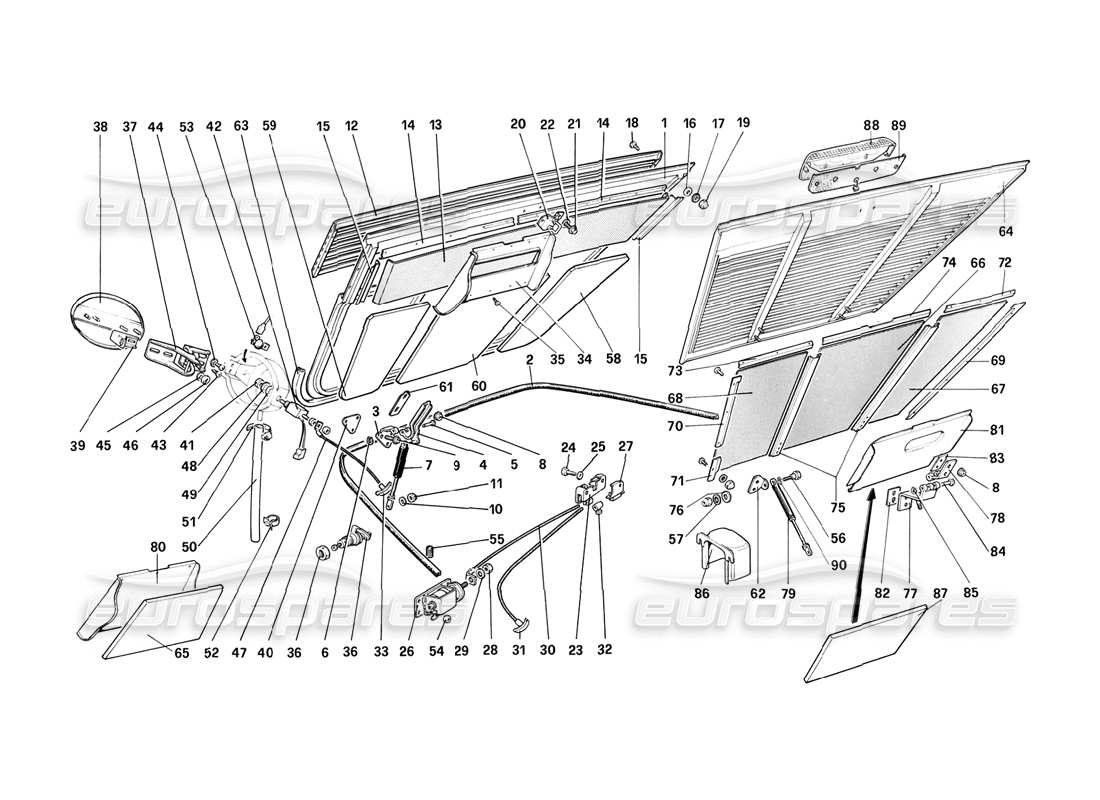

VANO MOTORE E MOQUETTE

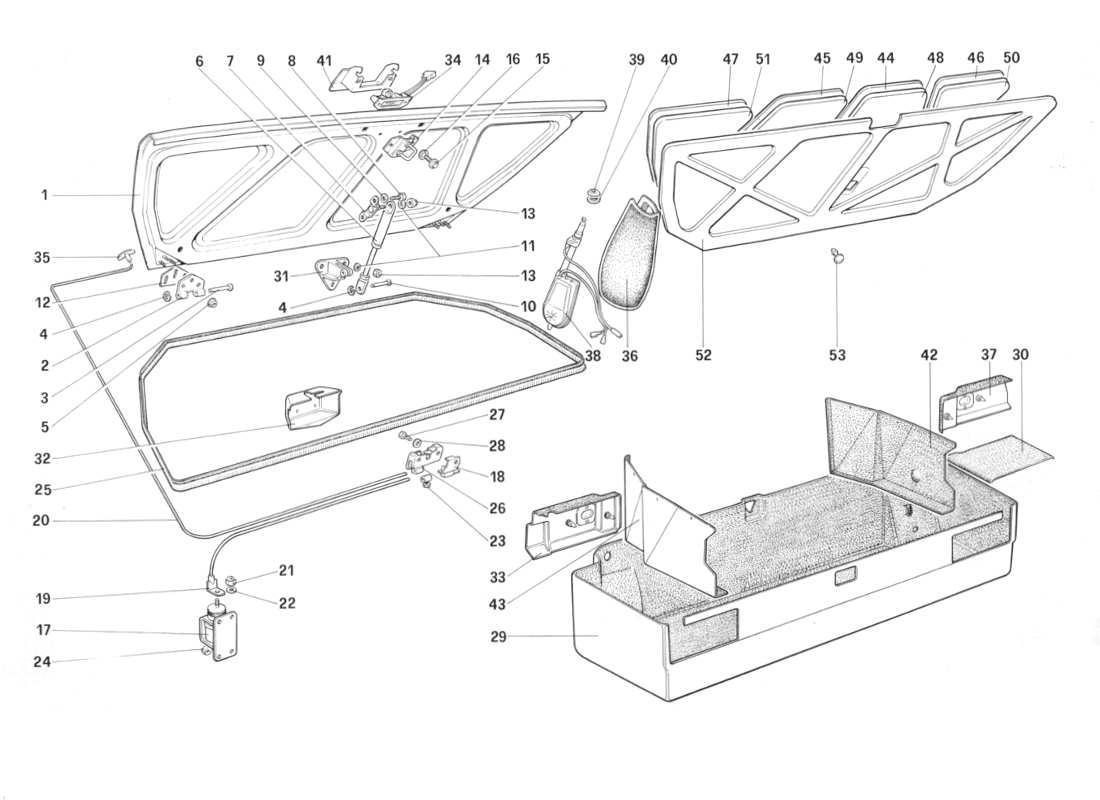

-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL COPERCHIO DEL VANO BAGAGLI")
112
COPERCHIO DEL VANO BAGAGLI
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE - 3.2 DIAGRAMMA DELLE PARTI DELLA MONDIAL COUPÉ")
113

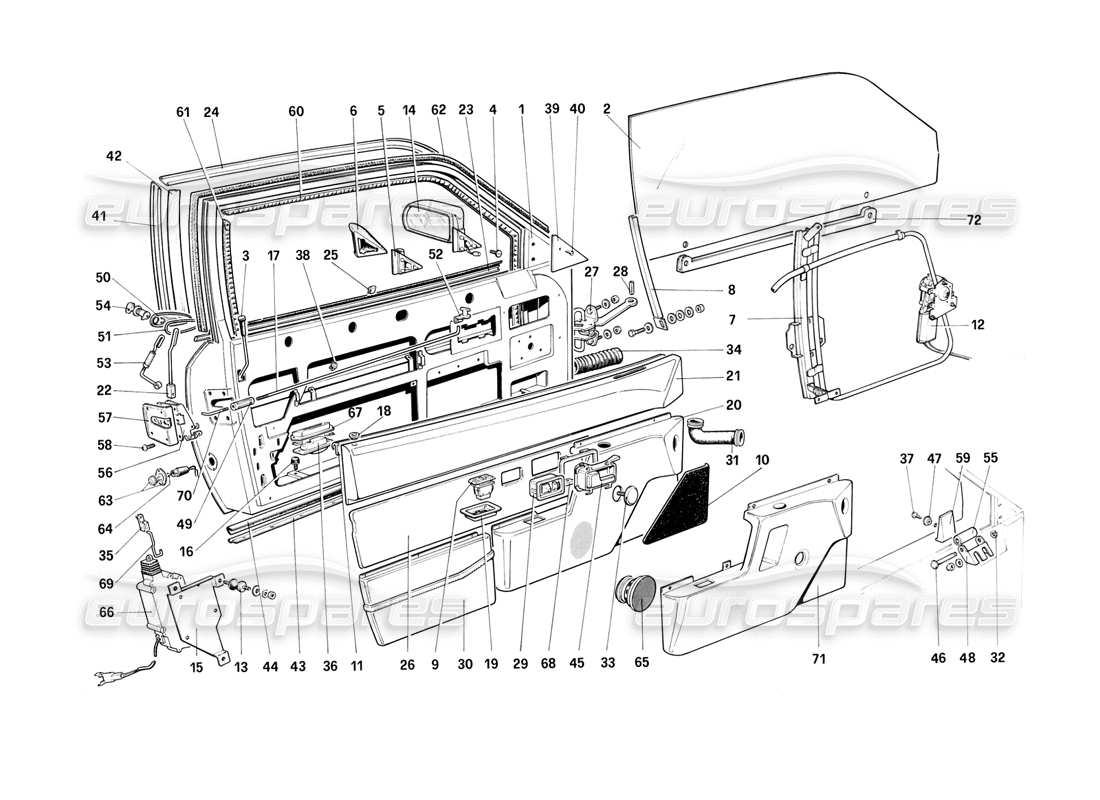

PORTE - 3.2 MONDIAL COUPÉ
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PORTE: DIAGRAMMA DELLE PARTI DELLA CABRIOLET")

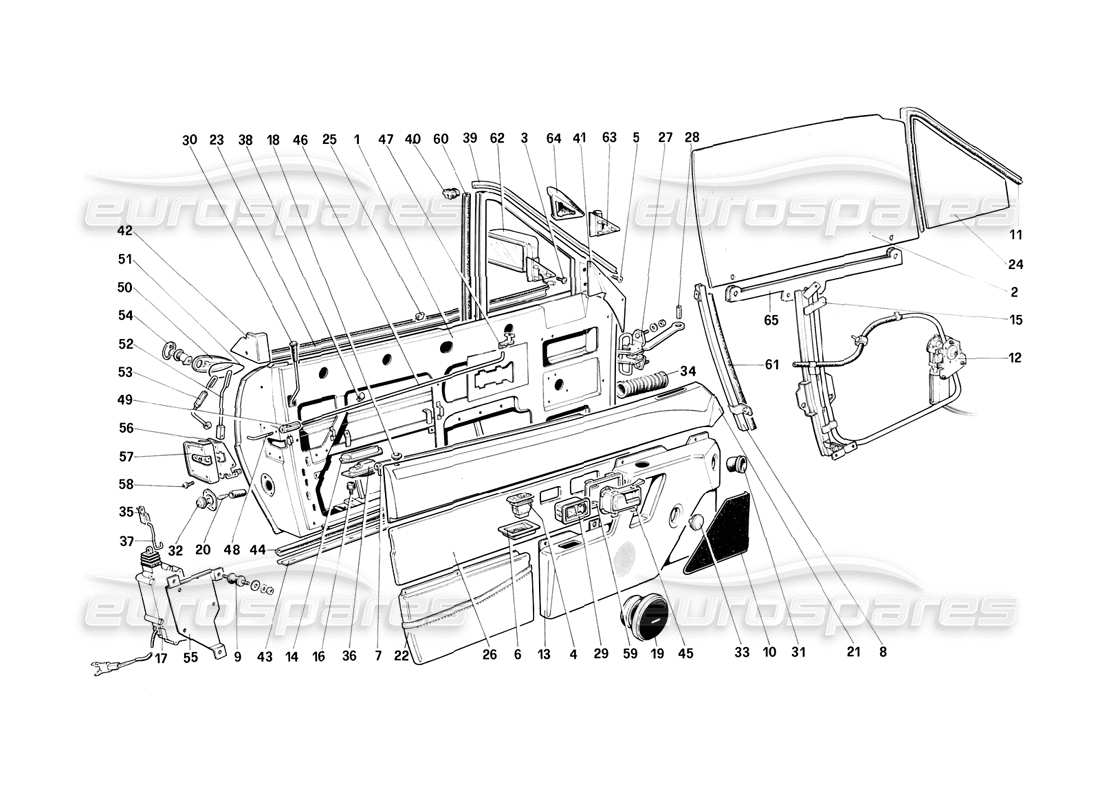

114
PORTE - CABRIOLET
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DI PARAURTI, MODANATURE E LUCI")
115

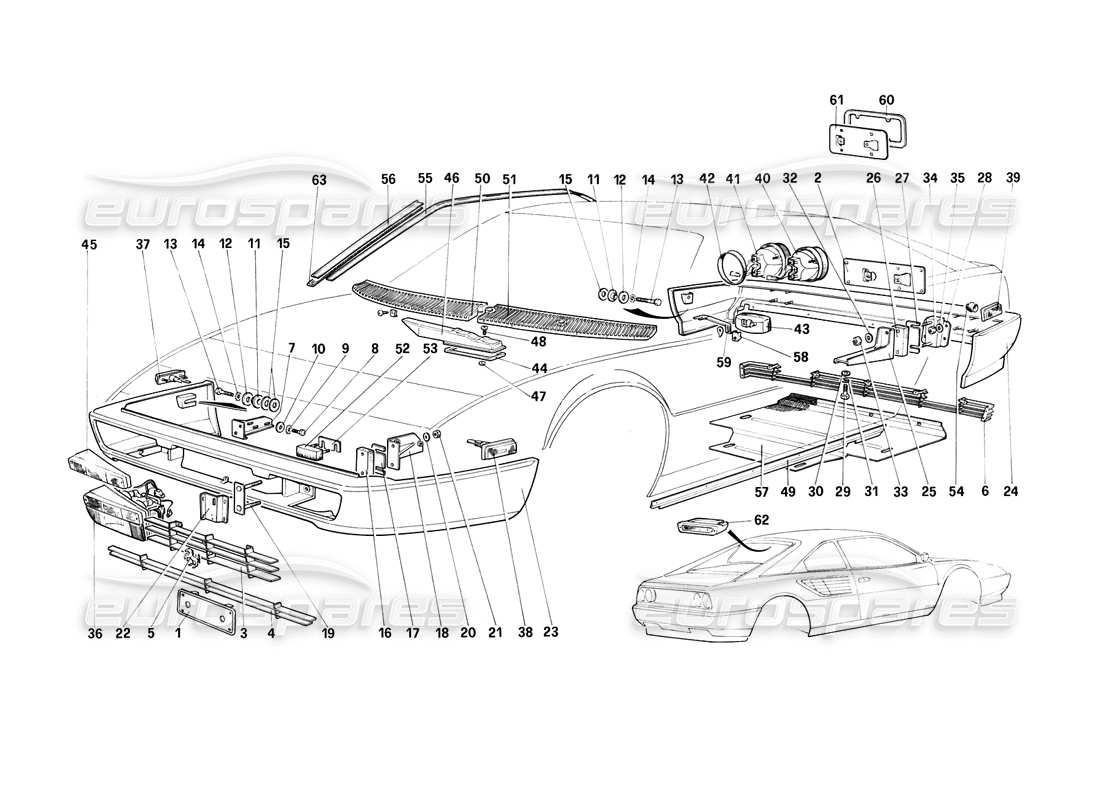

PARAURTI, MODANATURE E LUCI
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEGLI OCCHIALI")
116

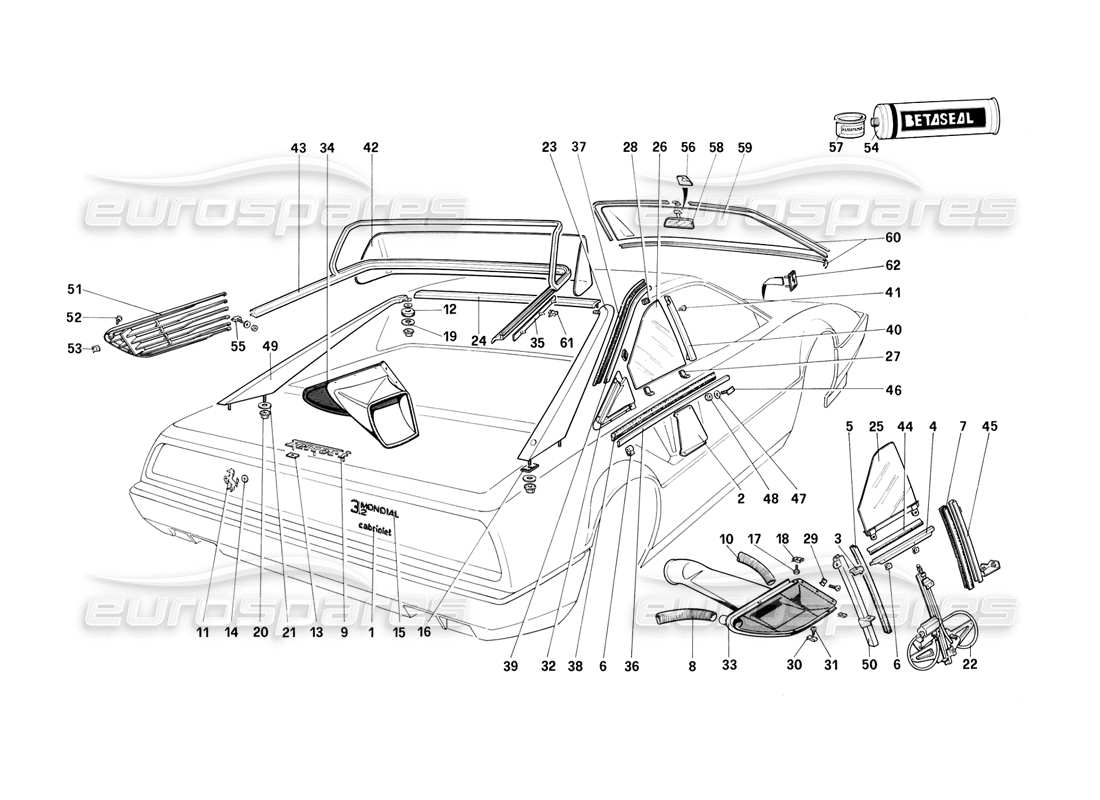

OCCHIALI
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) SEDILI - 3.2 DIAGRAMMA DELLE PARTI DELLA MONDIAL COUPÉ")
117

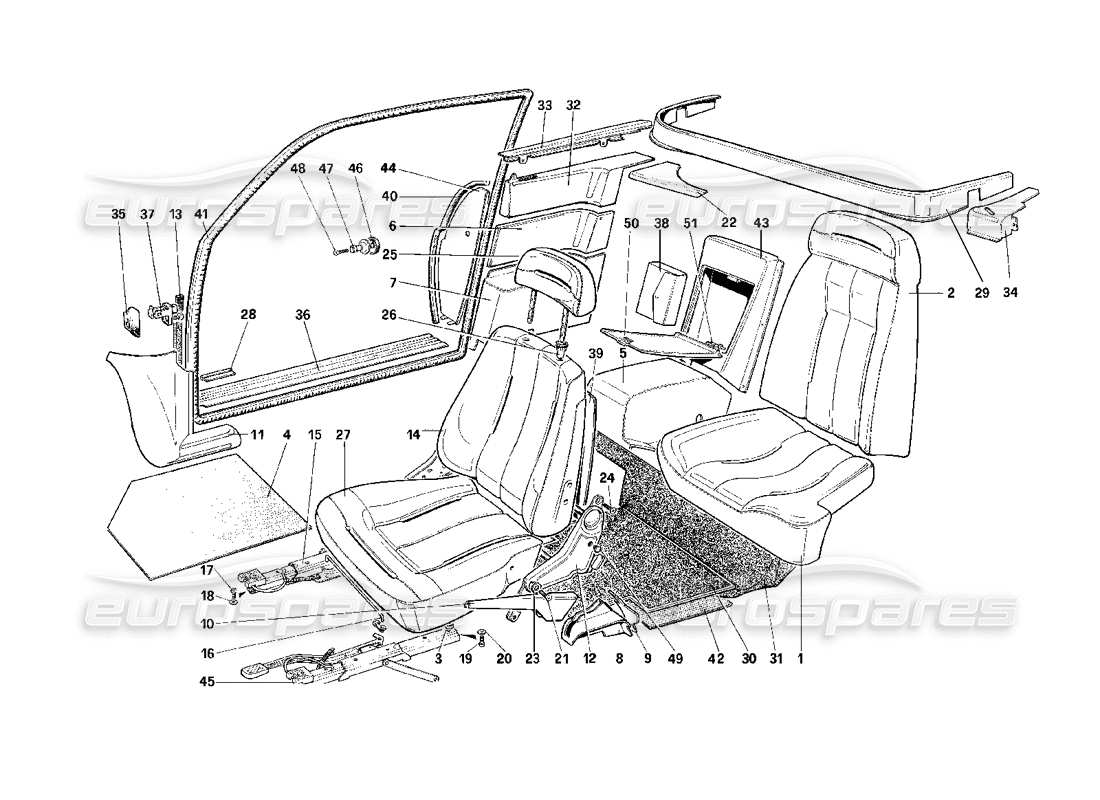

POSTI - 3.2 MONDIAL COUPÉ
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) SEDILI: DIAGRAMMA DELLE PARTI DELLA CABRIOLET")
118

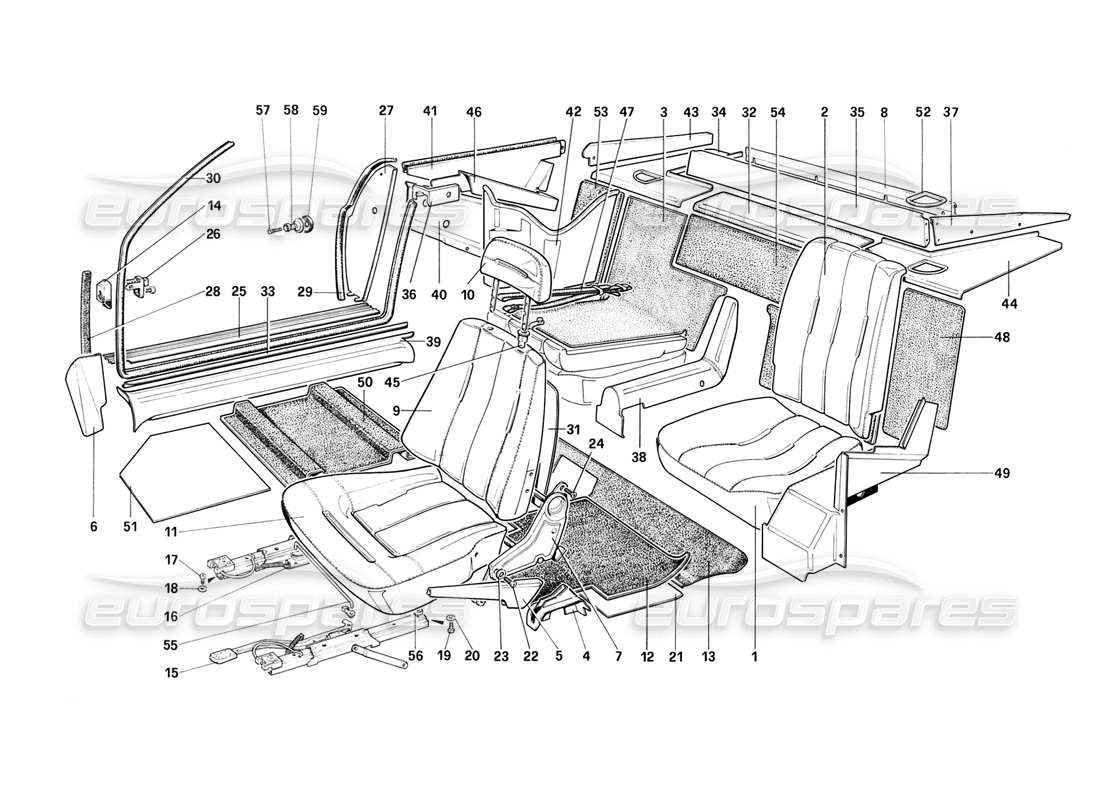

SEDILI - CABRIOLET

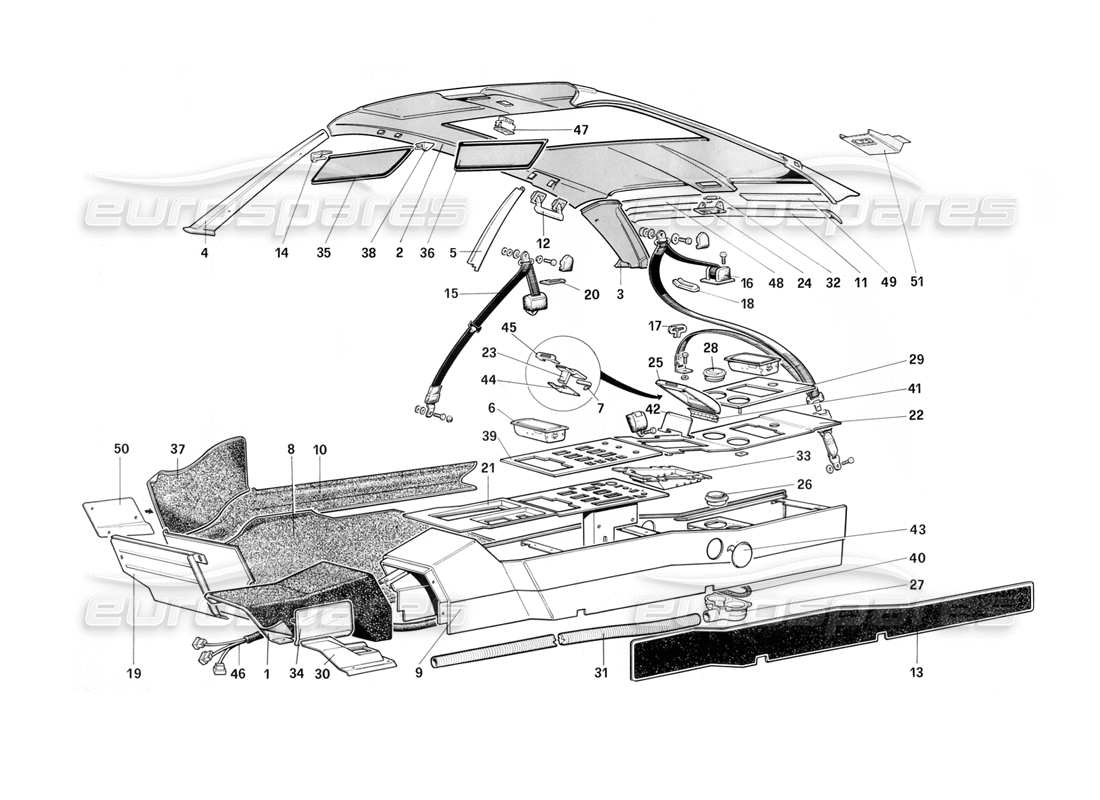

-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - 3.2 SCHEMA DELLE PARTI DELLA MONDIAL COUPÉ")
119
TETTO, TUNNEL E CINTURE DI SICUREZZA - 3.2 MONDIAL COUPÉ
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO, TUNNEL E CINTURE DI SICUREZZA - SCHEMA DELLE PARTI DELLA CABRIOLET")

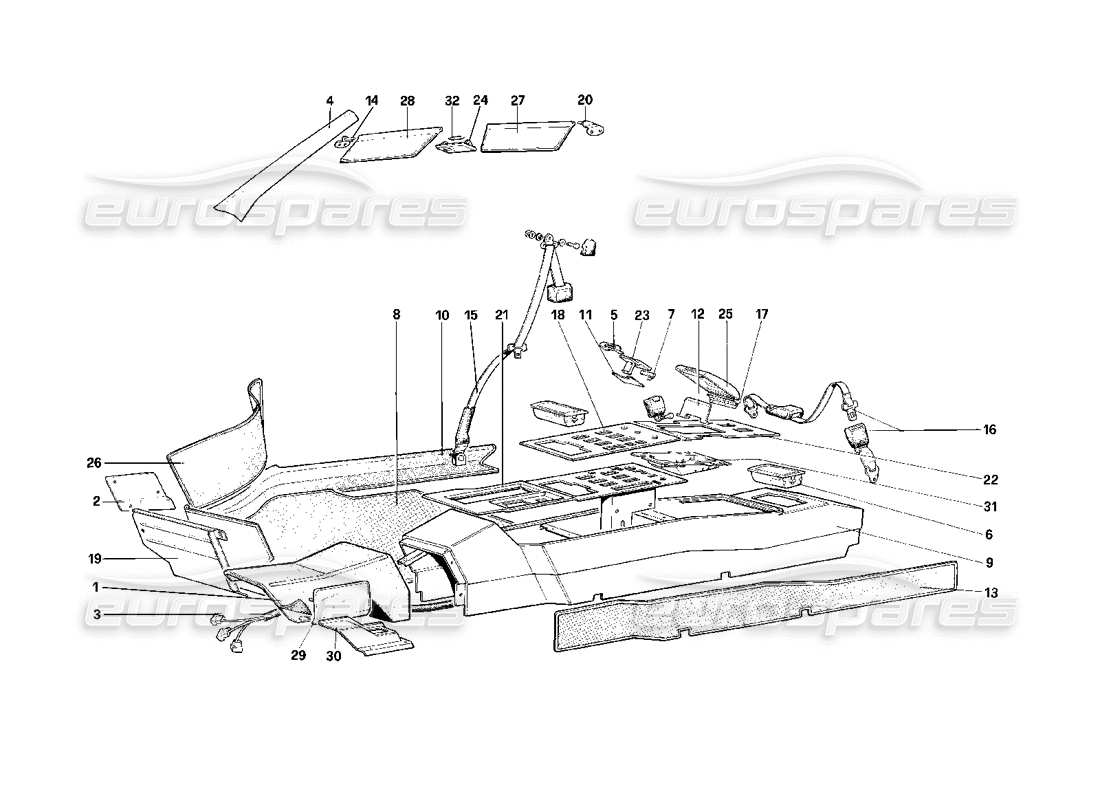

120
TETTO, TUNNEL E CINTURE DI SICUREZZA - CABRIOLET
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL PANNELLO STRUMENTI")
121

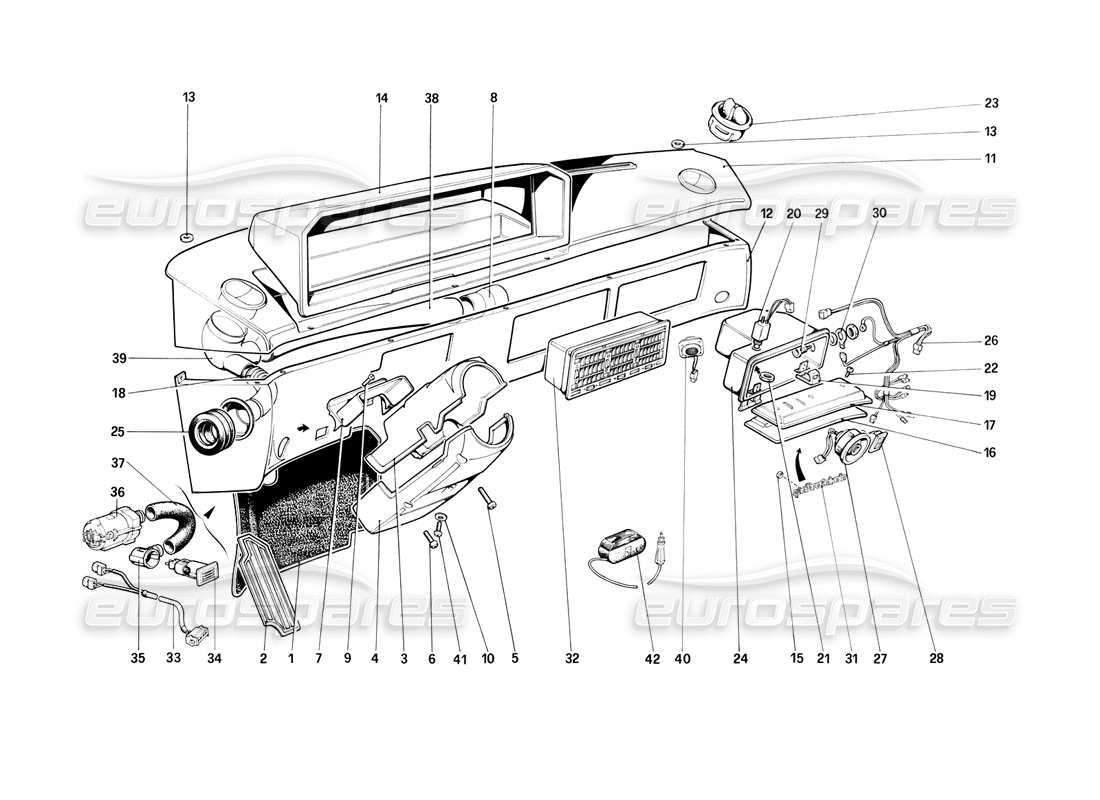

PANNELLO DEGLI STRUMENTI
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEGLI STRUMENTI")
122

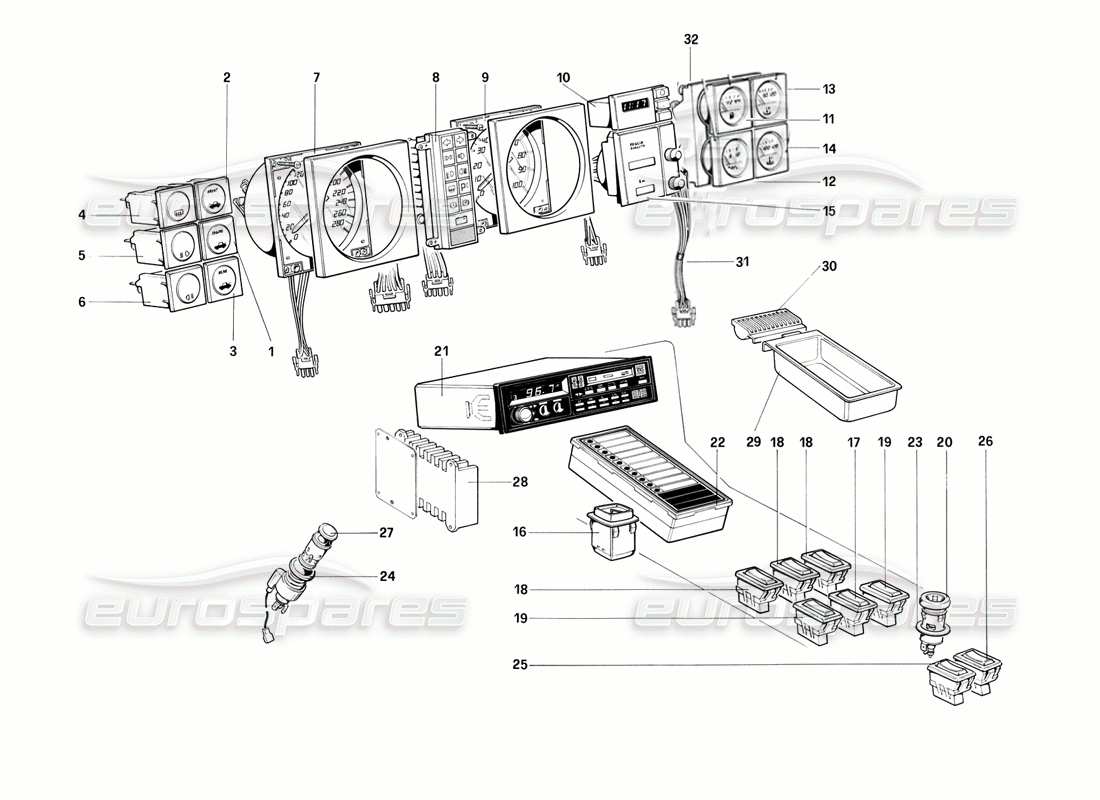

STRUMENTI
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIVO DI SOLLEVAMENTO DEI FARI E DIAGRAMMA DELLE PARTI DEI FARI")
123
DISPOSITIVO SOLLEVAMENTO FARI E FARI
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMMA DELLE PARTI DEL TERGICRISTALLO E DEL CLACSON")
124

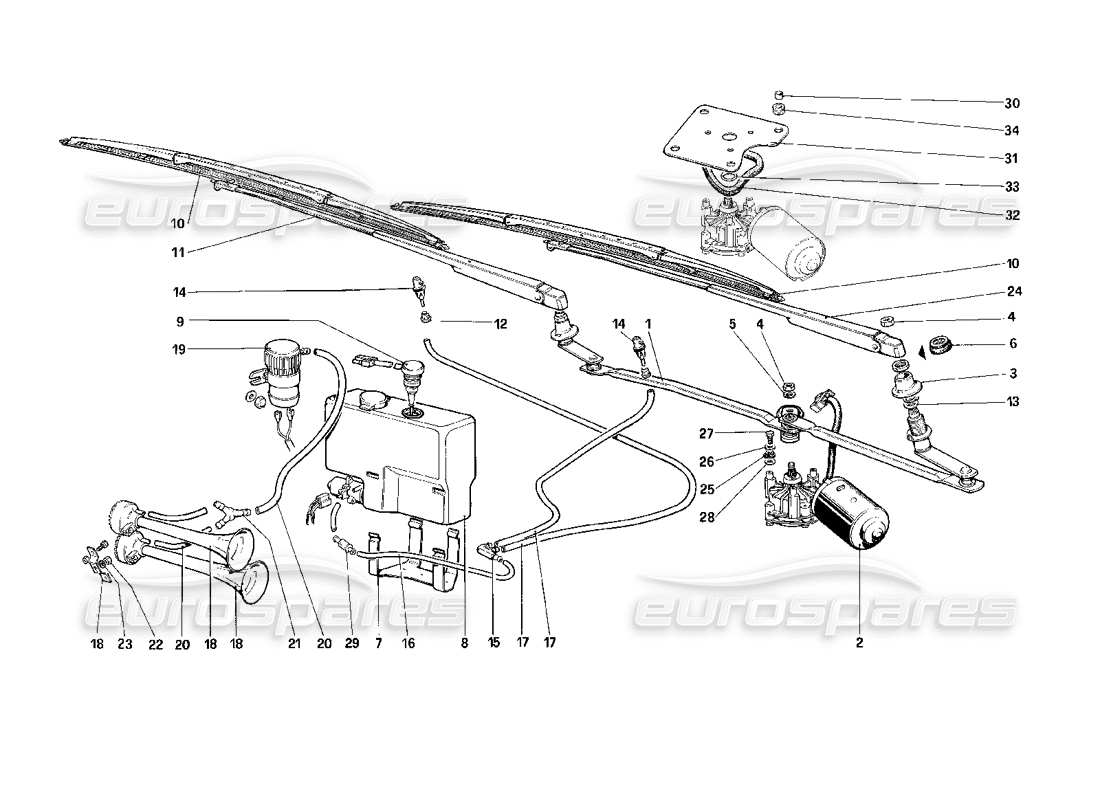

TERGICRISTALLO E CLACSON

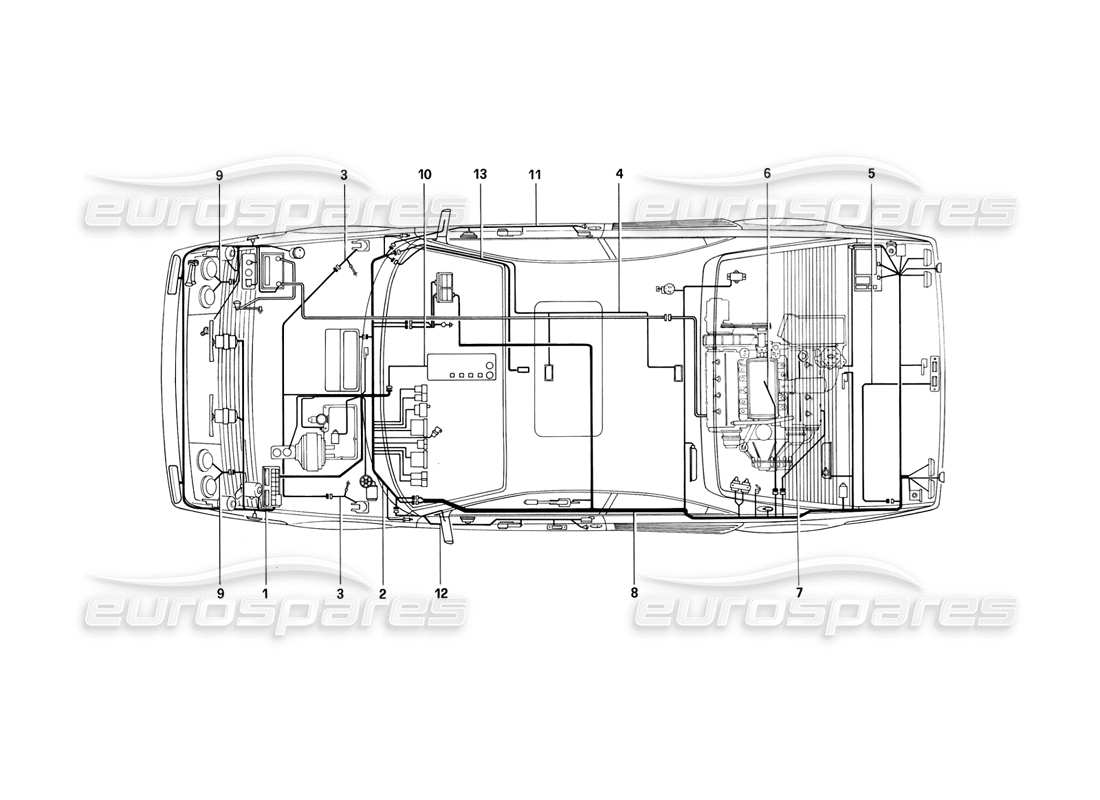

-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DELL'IMPIANTO ELETTRICO")
125
SISTEMA ELETTRICO
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEI QUADRI ELETTRICI")
126

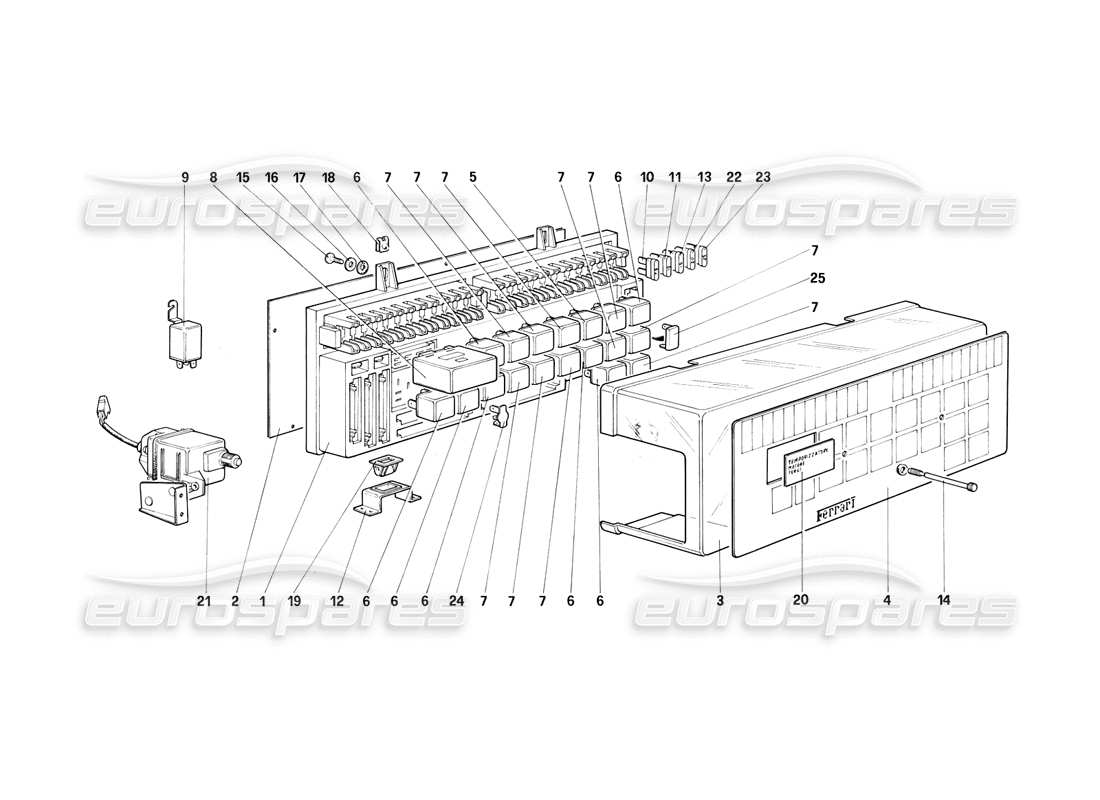

QUADRI ELETTRICI
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEDE ELETTRICHE SECONDARIE - CH88 DIAGRAMMA DELLE PARTI ESCLUSE")
127

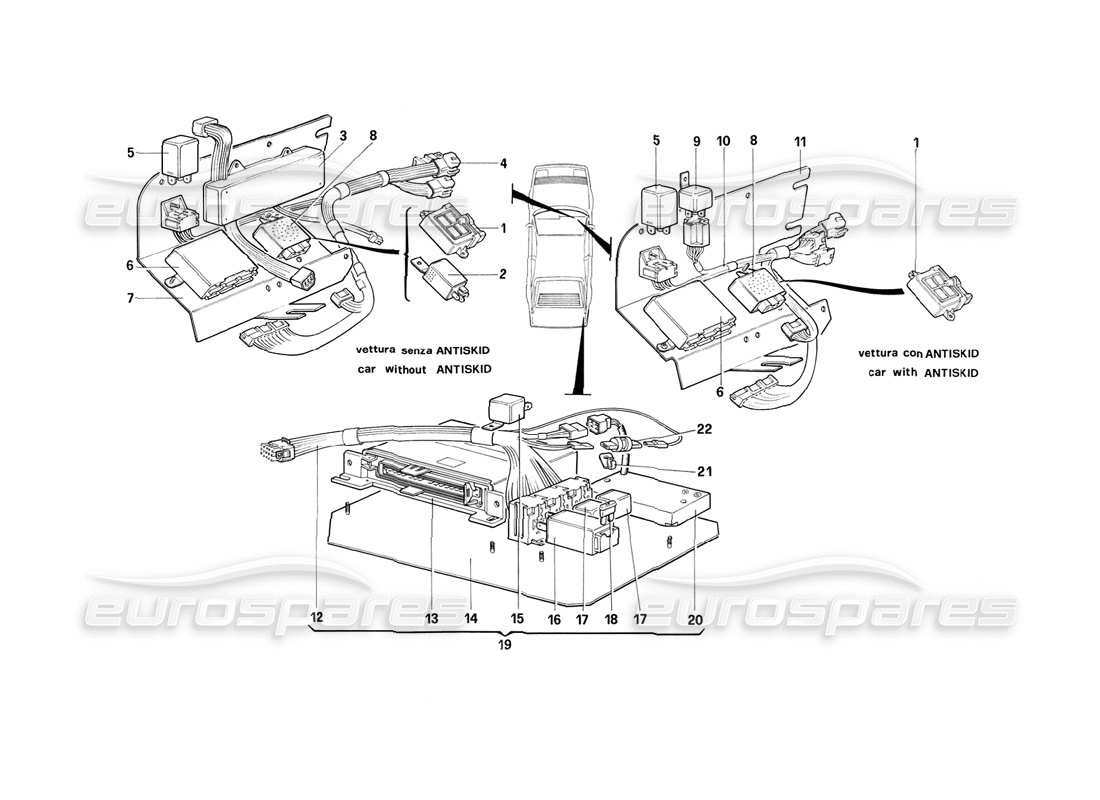

QUADRI ELETTRICI SECONDARI - CH88 ESCLUSI

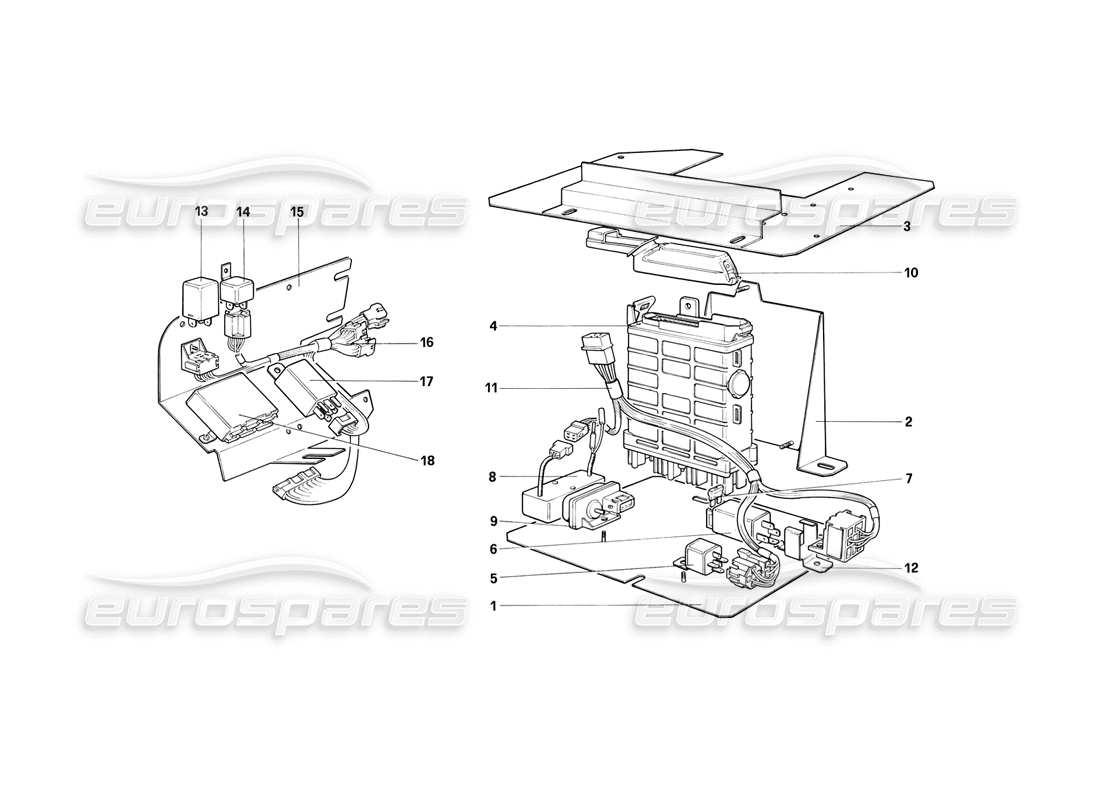

-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEDE ELETTRICHE SECONDARIE - DIAGRAMMA DELLE PARTI PER CH88")
128
QUADRI ELETTRICI SECONDARI - PER CH88
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SCHEMA DELLE PARTI DEL SISTEMA DI RISCALDAMENTO")
129

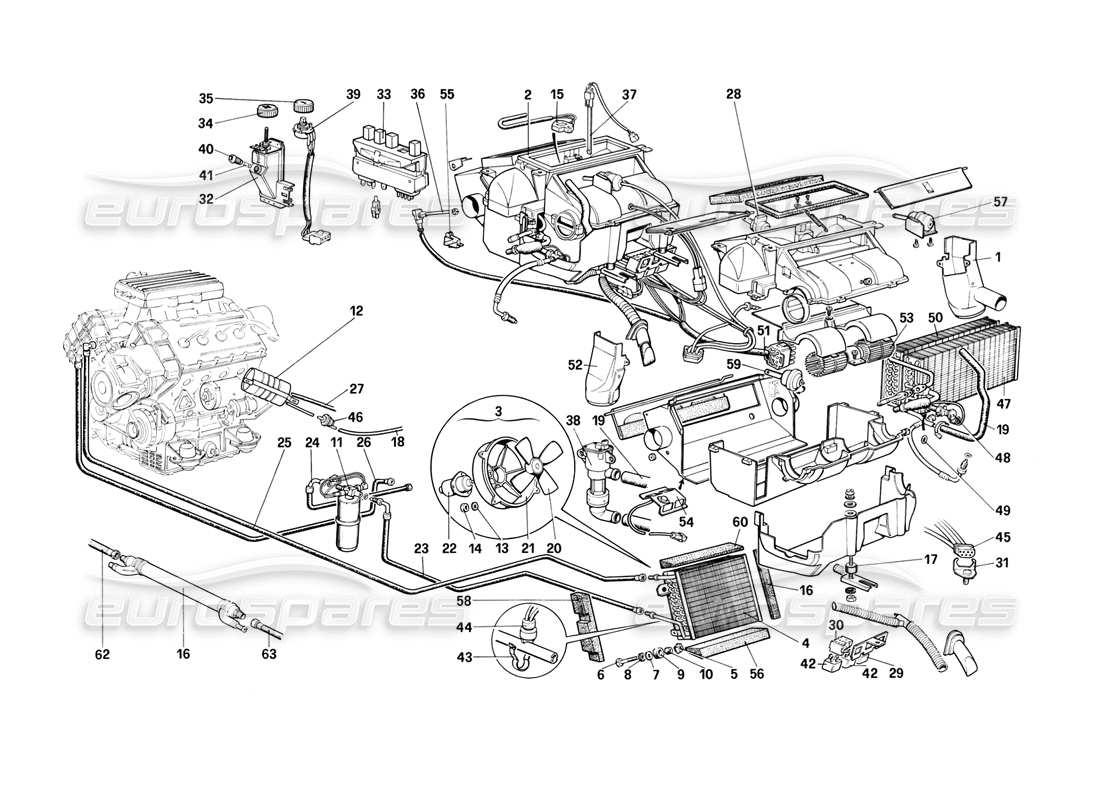

SISTEMA DI RISCALDAMENTO

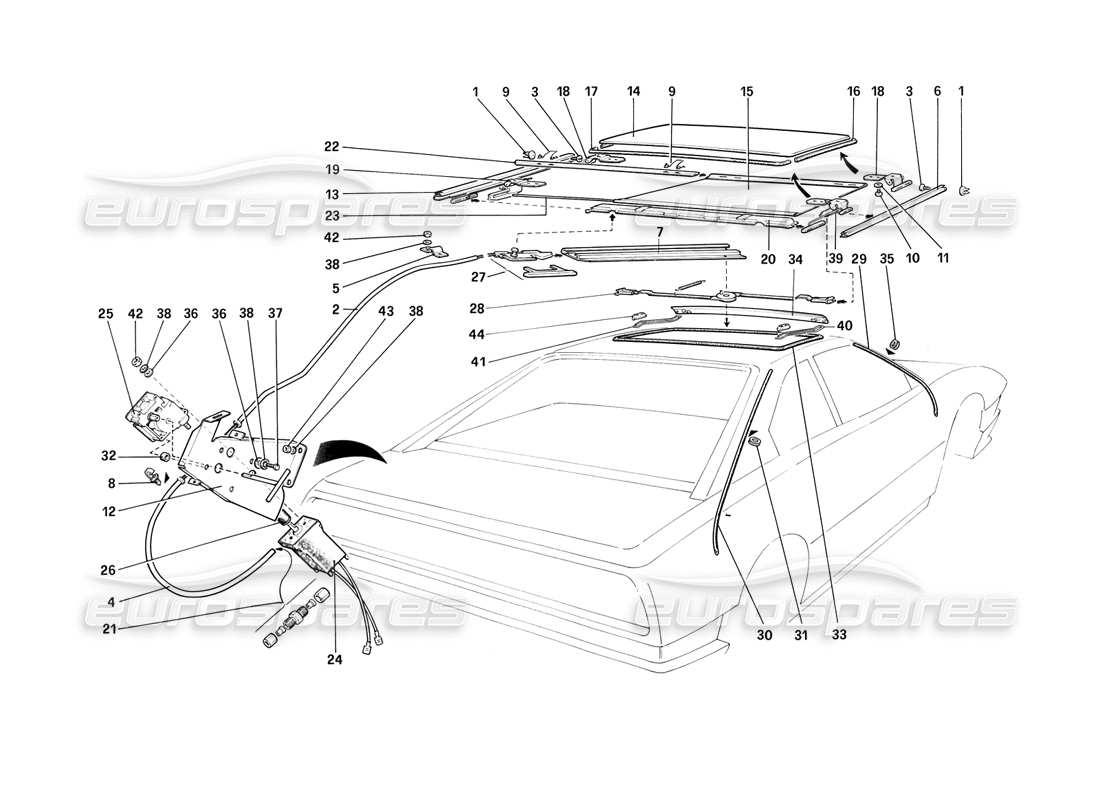

-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TETTO APRIBILE - 3.2 DIAGRAMMA DELLE PARTI MONDIAL COUPÉ")
130

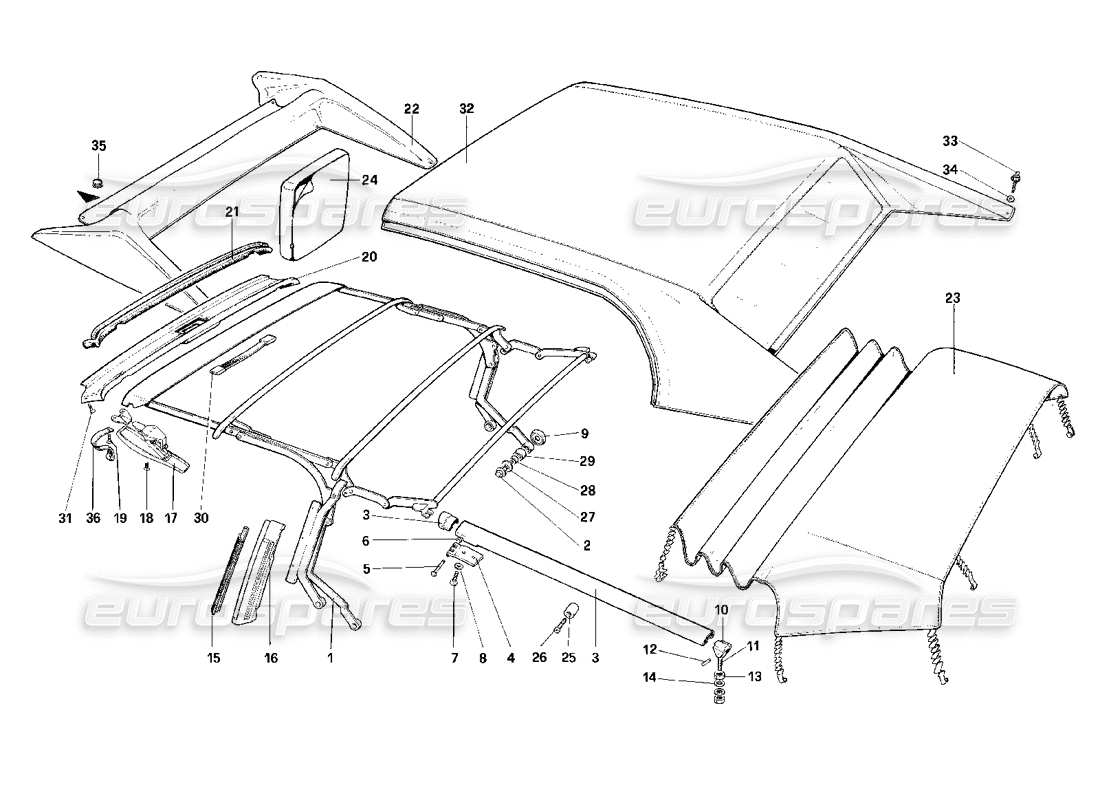

TETTO APRIBILE - 3.2 MONDIAL COUPÉ
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) IN ALTO: DIAGRAMMA DELLE PARTI DELLA CABRIOLET")
131
