125 - In alto: Cabriolet

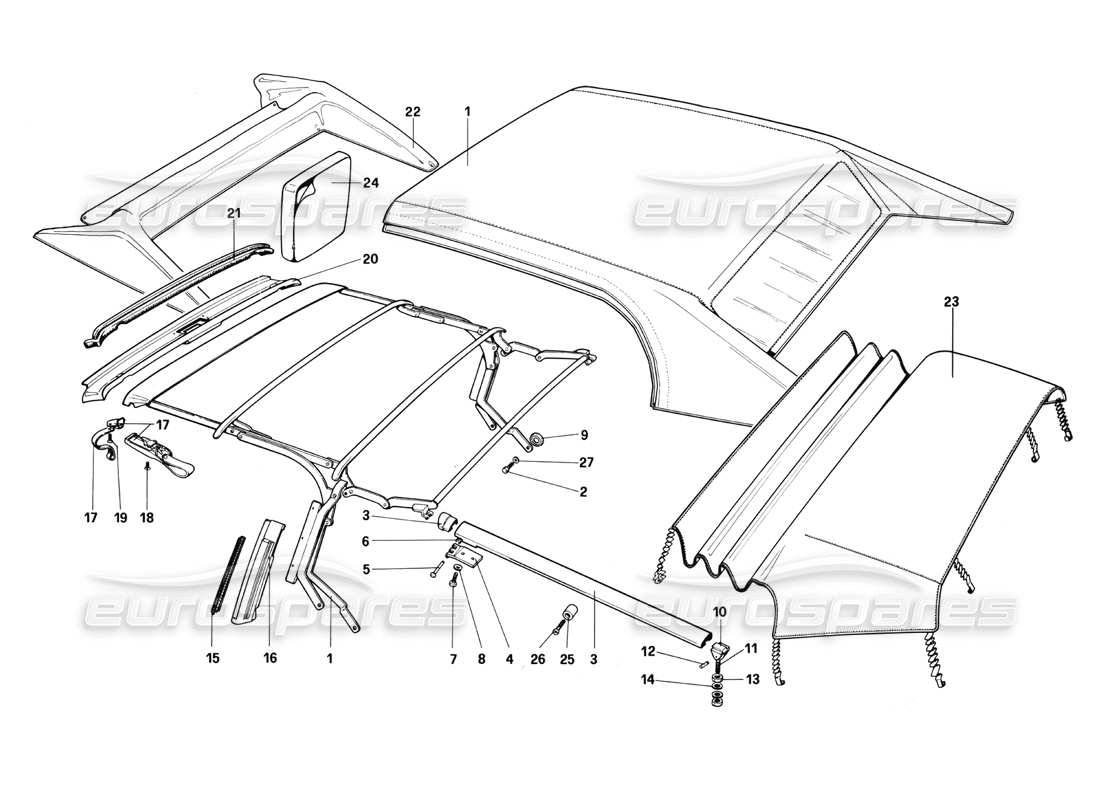

Ferrari Mondial 3.0 QV (1984) Top - Cabriolet Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 61246900
TELAIO SUPERIORE COMPLETO PER CAPOTE
Per copertura superiore in tessuto
Superamento
Superamento
Questa parte sostituisce il codice articolo 61245600 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 61712700
TELAIO SUPERIORE COMPLETO PER CAPOTE
Per la copertura superiore della pelle - opzionale
da £8.616,17
da £8.616,17
Questa parte sostituisce il numero di parte 61246900 - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 61712700/A
TELAIO DEL TETTO
SOLO TELAIO
# 002
MPN: 61424100
VITE
da £1,60
da £1,60
# 003
MPN: 61298100
TENDITORE PINNE DESTRO CON AND
da £148,17
da £148,17
# 003
MPN: 61298200
TENDITORE PINNE SINISTRO CON AND
da £190,50
da £190,50
# 004
MPN: 61305800
CERNIERA SINISTRA
da £11,86
da £11,86
# 004
MPN: 61333800
CERNIERA DESTRA
da £11,86
da £11,86
# 005
MPN: 40028904
SPILLO
da £5,68
da £5,68
# 006
MPN: 11065476
ANELLO SEEGER
Superamento
Superamento
Questa parte sostituisce il numero di parte 11065470
# 007
MPN: 60801600
VITE
da £0,53
da £0,53
# 008
MPN: 106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 61425200
GUARNIZIONE
da £41,14
da £41,14
# 010
MPN: 61306600
DIAPOSITIVA
da £8,78
da £8,78
# 011
MPN: 61306700
UNIBALE
da £91,99
da £91,99
# 012
MPN: 61306800
SPILLO
da £7,19
da £7,19
# 013
MPN: 10788511

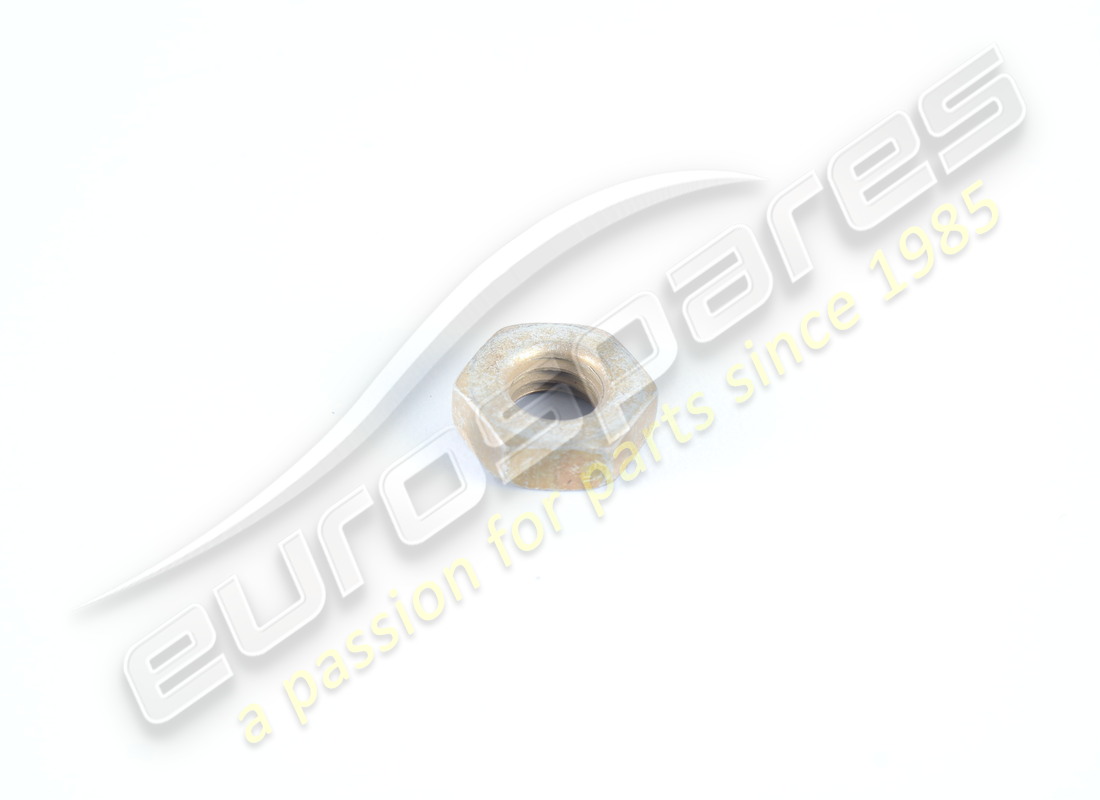

NOCE
da £0,47
da £0,47
# 014
MPN: 12642021
Rondella
Superamento
Superamento
# 015
MPN: 61411300
GUARNIZIONE
da £311,19
da £311,19
# 016
MPN: 61720300
PILASTRO DX
da £345,65
da £345,65
Questa parte sostituisce il numero di parte 61250200 - e 3 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 61720400
PILASTRO SX
da £339,10
da £339,10
Questa parte sostituisce il numero di parte 61372200 - e 2 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 61758500

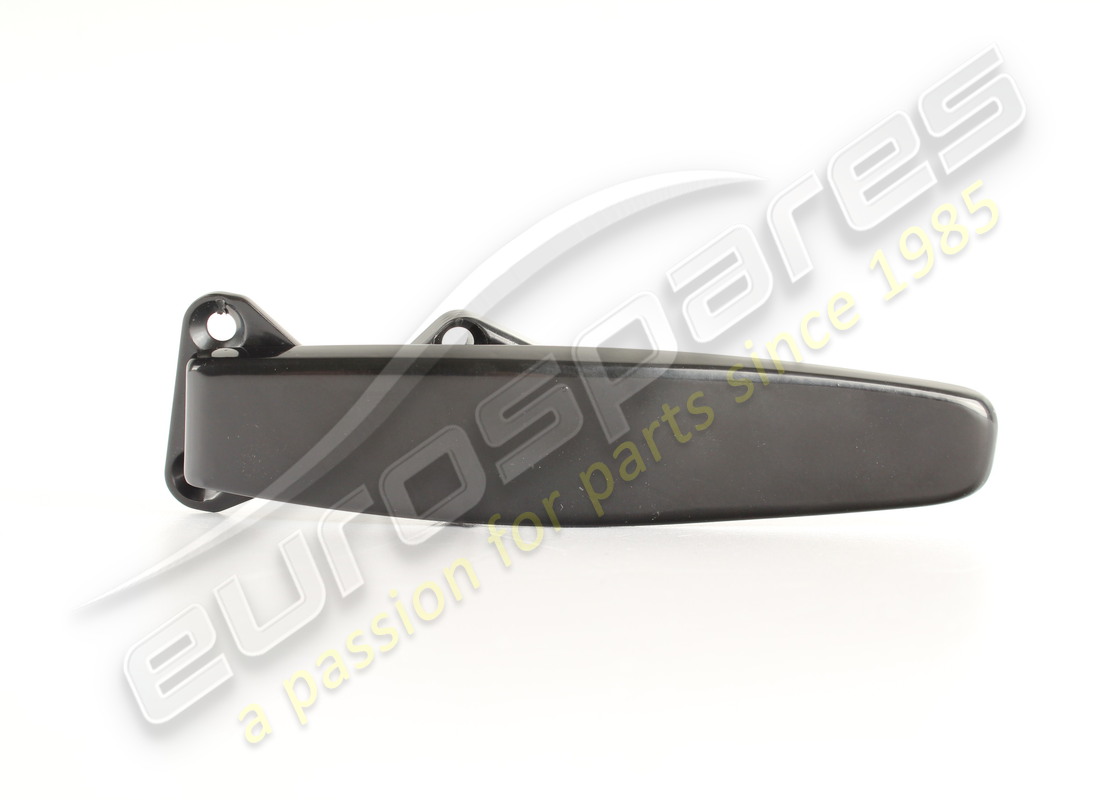

GANCIO PER CHIUSURA SUPERIORE
da £442,20
da £442,20
Questa parte sostituisce il numero di parte 61252000 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 13313072
VITE
da £0,98
da £0,98
# 019
MPN: 13310917
VITE
da £0,47
da £0,47
# 020
MPN: 61236300
QUADRO SUPERIORE, PARABREZZA
da £438,26
da £438,26
# 021
MPN: 61322600
GUARNIZIONE
da £413,48
da £413,48
# 022
MPN: 61251200
COPERTURA SUPERIORE IN PANNO
da £2.292,71
da £2.292,71
# 022
MPN: 61711300
COPERTURA SUPERIORE DELLA PELLE - OPZIONALE
da £2.344,88
da £2.344,88
Questa parte sostituisce il numero di parte 617113..
# 023
MPN: 61251400

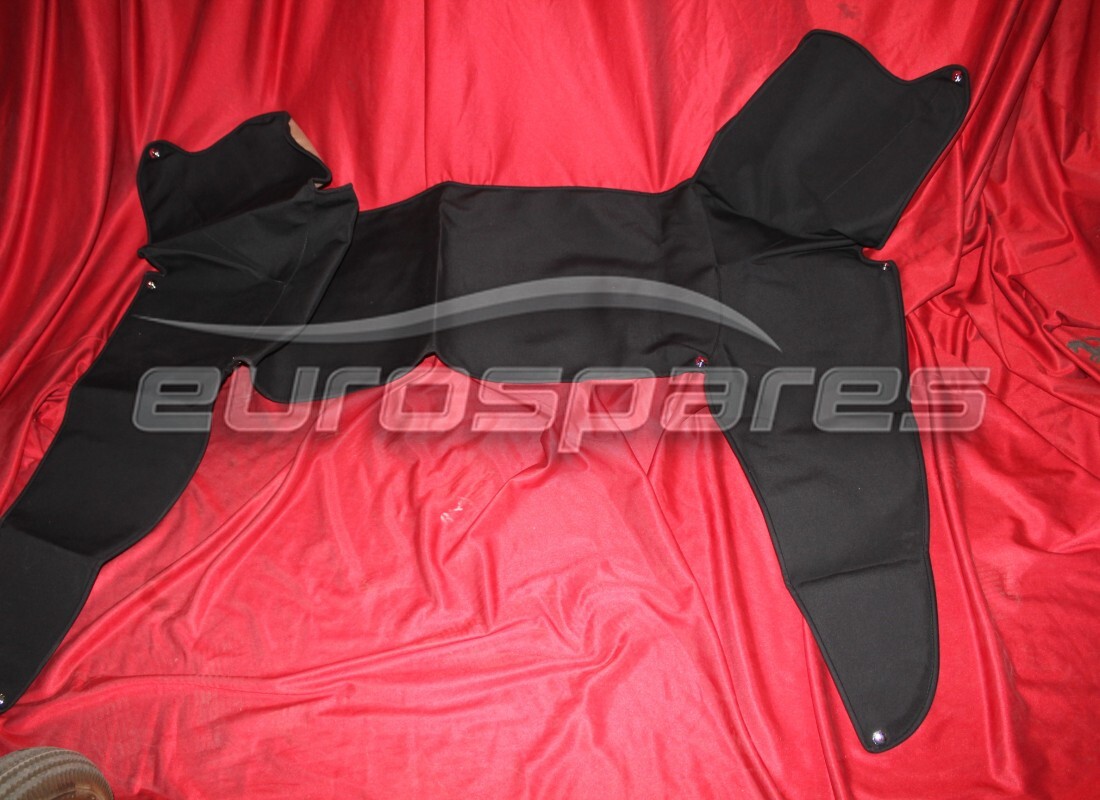

COPERTURA TONNELLATA
da £2.054,00
da £2.054,00
# 024
MPN: 61368600
BORSA PER COPERTURA SUPERIORE
da £585,03
da £585,03
Questa parte sostituisce il numero di parte 613686..
# 025
MPN: 61302600
RULLO
da £14,98
da £14,98
# 026
MPN: 61402100
VITE
da £1,37
da £1,37
# 027
MPN: 12042006
Rondella
