122 - Sistema di riscaldamento

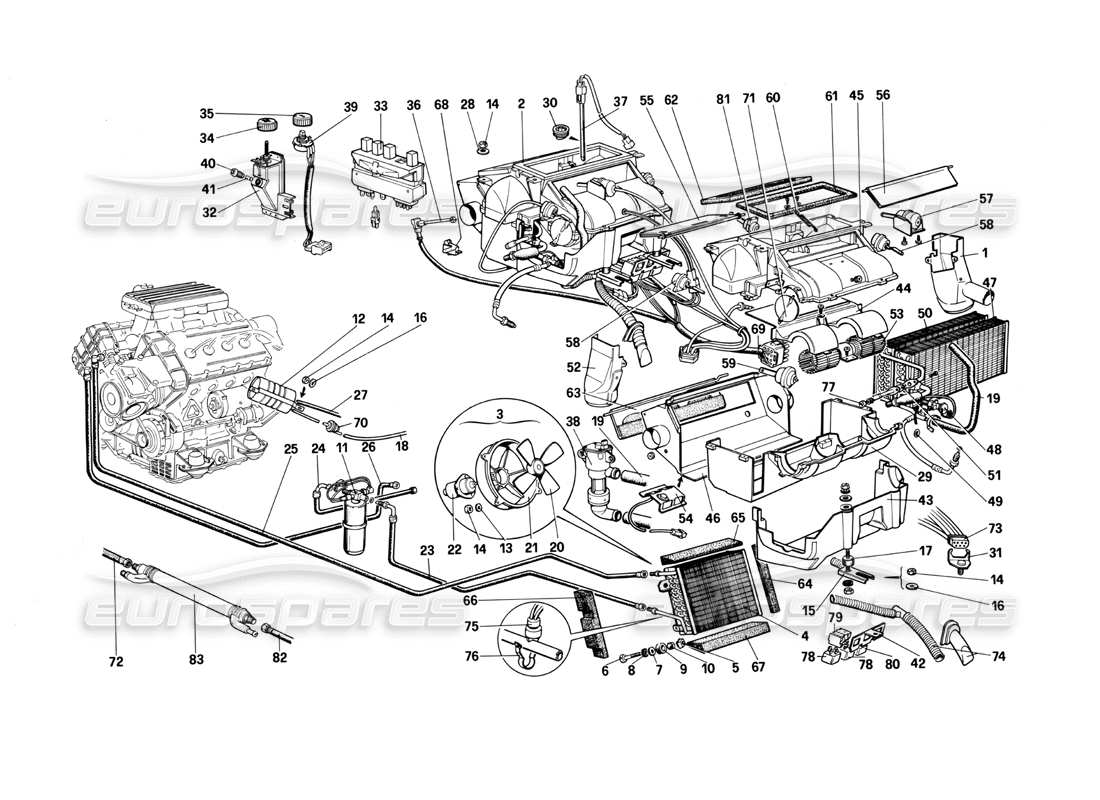

Ferrari Mondial 3.0 QV (1984) Heating System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 61425900
CONVOGLIATORE SX (LHD)
da £70,77
da £70,77
# 001
MPN: 61426300
CONVOGLIATORE SX (RHD)
da £67,40
da £67,40
# 002
MPN: 61039900
ARIA CONDIZIONATA COMPLETA (guida a sinistra)
da £849,35
da £849,35
# 002
MPN: 61129600
ARIA CONDIZIONATA COMPLETA (RHD)
da £564,13
da £564,13
# 003
MPN: 61432000
GRUPPO VENTOLA AC
Vedi anche 65519200
da £138,11
da £138,11
Questa parte sostituisce il numero di parte 60646700 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 65519200
GRUPPO VENTOLA AC
da £219,14
da £219,14
Questa parte sostituisce il codice articolo 61432000 che abbiamo in magazzino
# 004
MPN: 60649100
CONDENSATORE AC
da £323,95
da £323,95
# 005
MPN: 60659100
NOCE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 0-166-1-039-50 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 10902611
VITE
da £0,52
da £0,52
# 007
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 10615471
Rondella
Superamento
Superamento
# 009
MPN: 103549
BOCCOLA IN GOMMA
da £0,74
da £0,74
# 010
MPN: 103550
DISTANZIATORE
da £28,08
da £28,08
Questa parte sostituisce il numero di parte 4130913
# 011
MPN: 129101/A
FILTRO ESSICCATORE
da £105,61
da £105,61
Questa parte sostituisce il codice articolo 129101 che abbiamo in magazzino - e 5 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 60662500
SERBATOIO DEL VUOTO
Fino all'esaurimento
Superamento
Superamento
# 012
MPN: 61642700
SERBATOIO DEL VUOTO CON VALVOLA
Ad esaurimento 60662500
da £191,49
da £191,49
Questa parte sostituisce il numero di parte 60662500 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12644401
Rondella
da £0,53
da £0,53
# 014
MPN: 12574211
NOCE
da £0,71
da £0,71
# 015
MPN: 60726800
staffa
da £8,06
da £8,06
# 016
MPN: 10519401
Rondella
da £0,71
da £0,71
# 017
MPN: 102947
SUPPORTO ANTIVIBRANTE
da £7,35
da £7,35
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 61132000
TUBO
da £57,79
da £57,79
# 019
MPN: 61084700
TUBO (LHD)
da £14,49
da £14,49
# 019
MPN: 61150000
TUBO (RHD)
da £112,67
da £112,67
# 020
MPN: 122953
FAN
da £63,41
da £63,41
# 021
MPN: 60870300
TRASPORTATORE
da £239,19
da £239,19
# 022
MPN: 123136
MOTORE ELETTRICO VENTILATORE
da £692,24
da £692,24
# 023
MPN: 61369300
CONDENSATORE TUBO - ESSICCATORE (LHD)
da £83,13
da £83,13
Questa parte sostituisce il numero di parte 60724500 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 61369800
CONDENSATORE TUBO - ESSICCATORE (RHD)
da £36,81
da £36,81
Questa parte sostituisce il numero di parte 60839500
# 024
MPN: 61369400
TUBO, ESSICCATORE - EVAPORATORE
da £226,38
da £226,38
Questa parte sostituisce il numero di parte 60724600
# 025
MPN: 61369500
TUBO, COMPRESSORE ASPERA - CONDENSATORE (4V.)
da £101,43
da £101,43
Questa parte sostituisce il numero di parte 60724700 - e 1 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 61370100
TUBO COMPRESSORE - CONDENSATORE (CAB.)
da £195,09
da £195,09
# 025
MPN: 61607900
TUBO, COMPRESSORE SANKYO - CONDENSATORE (4V.)
da £124,18
da £124,18
Questa parte sostituisce il numero di parte 61345000 - e 1 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 118625
TUBO, EVAPORATORE - COMPRESSORE (4V.)
Vedi anche 60724800
da £486,50
da £486,50
Questa parte sostituisce il numero di parte 109868
# 026
MPN: 60724800
TUBO, EVAPORATORE - COMPRESSORE (4V.)
Guida a sinistra - a 30 - 10 - 82
Superamento
Superamento
# 026
MPN: 61179800
TUBO, EVAPORATORE - COMPRESSORE (4V.)
Guida a destra a 30 - 10 - 82
da £202,28
da £202,28
# 026
MPN: 61369600
TUBO EVAPORATORE - COMPRESSORE ASPERA (4V.)
Guida a sinistra da 1 - 11 - 82
da £237,08
da £237,08
Questa parte sostituisce il numero di parte 61194000
# 026
MPN: 61369900
TUBO EVAPORATORE - COMPRESSORE ASPERA (4V.)
Guida con guida a destra da 1 - 11 - 82
da £279,87
da £279,87
Questa parte sostituisce il numero di parte 61194100
# 026
MPN: 61370200
TUBO EVAPORATORE - COMPRESSORE ASPERA
Guida a sinistra - Cabina.
da £239,55
da £239,55
Questa parte sostituisce il numero di parte 61345100
# 026
MPN: 61601100
TUBO, EVAPORATORE - ASPERA - COMPRESSORE
Guida a destra - Cabriolet
Superamento
Superamento
# 026
MPN: 61607700
TUBO, EVAPORATORE - COMPRESSORE SANKYO (4V.)
Guida a sinistra
da £83,91
da £83,91
# 026
MPN: 61607800
TUBO, EVAPORATORE - COMPRESSORE SANKYO (4V.)
Guida a destra
da £225,79
da £225,79
# 026
MPN: 61608000
TUBO, EVAPORATORE - COMPRESSORE SANKYO
Guida a sinistra - Cabina.
da £170,10
da £170,10
# 026
MPN: 61608100
TUBO, EVAPORATORE - SANKYO - COMPRESSORE
Guida a destra - Cabriolet
da £200,54
da £200,54
Questa parte sostituisce il numero di parte 61601100
# 027
MPN: 118502
Tubo, raccordo al serbatoio vuoto
Per cabina. Utilizzare n. 124791
da £36,16
da £36,16
Questa parte sostituisce il numero di parte 115148 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 12640624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12640601 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 60929100
SEZIONE INFERIORE DELLA CASSA (LHD)
da £76,91
da £76,91
# 029
MPN: 60941800
SEZIONE INFERIORE DELLA CASSA (RHD)
# 030
MPN: 61086200
GIUSTO PIOMBO
da £1,49
da £1,49
# 031
MPN: 61079900
staffa
da £7,89
da £7,89
# 032
MPN: 61112300
UNITÀ DI CONTROLLO DELLA VELOCITÀ
da £5.236,92
da £5.236,92
# 033
MPN: 61078600
UNITÀ PULSANTE (LHD)
da £323,85
da £323,85
# 033
MPN: 61131300
PULSANTE (RHD)
da £174,58
da £174,58
# 034
MPN: 61112400
KNO PER IL CONTROLLO DELLA VELOCITÀ
da £57,01
da £57,01
# 035
MPN: 61112500
MANOPOLA DEL POTENZIOMETRO
da £57,57
da £57,57
# 036
MPN: 61079600
SENSORE
da £632,24
da £632,24
# 037
MPN: 61079500
SENSORE
Superamento
Superamento
# 038
MPN: 61079000
VALVOLA ELETTROMAGNETICA
da £1.697,63
da £1.697,63
Questa parte sostituisce il numero di parte 63241600
# 039
MPN: 61078700
POTENZIOMETRO
da £820,50
da £820,50
# 040
MPN: 60928800
PORTAFUSIBILI
da £12,36
da £12,36
# 041
MPN: 60928900
FUSIBILE
da £2,99
da £2,99
# 042
MPN: 61430800
staffa
# 043
MPN: 61136700
CASSONE BASSO (GUIDA A GUIDA)
da £349,03
da £349,03
# 044
MPN: 60929200
SEZIONE INTERMEDIA DELLA CASSA (LHD)
da £37,71
da £37,71
# 044
MPN: 60941900
SEZIONE INTERMEDIA DELLA CASSA (RHD)
da £66,64
da £66,64
# 045
MPN: 60929300
SEZIONE SUPERIORE DELLA CASSA
da £98,14
da £98,14
# 046
MPN: 60929400
SEZIONE ANTERIORE DELLA CASSA
da £45,49
da £45,49
# 047
MPN: 60929500
UNITÀ EVAPORATORE (LHD)
da £287,28
da £287,28
# 047
MPN: 60942000
UNITÀ EVAPORATORE (RHD)
da £287,28
da £287,28
# 048
MPN: 60929600
VALVOLA DI ESPANSIONE
da £240,29
da £240,29
Questa parte sostituisce il numero di parte 106644 - e 1 altro. Fare clic per visualizzare i dettagli
# 049
MPN: 60929700
ANELLO DI TENUTA
da £3,35
da £3,35
# 050
MPN: 60929800
RISCALDATORE (LHD)
da £273,60
da £273,60
# 050
MPN: 60942100
RISCALDATORE (RHD)
da £316,74
da £316,74
# 051
MPN: 60930000
GUARNIZIONE
Superamento
Superamento
# 052
MPN: 61425800
CONVOGLIATORE DX
Superamento
Superamento
# 053
MPN: 60930100
UNITÀ VENTILATORE
da £284,46
da £284,46
# 054
MPN: 127014
TRANSISTORE DI POTENZA
da £108,39
da £108,39
Questa parte sostituisce il codice articolo 60930200 che abbiamo in magazzino
# 055
MPN: 60930300
COPERTURA SUPERIORE
da £22,60
da £22,60
# 056
MPN: 60930400
COPERTINA POSTERIORE
da £20,23
da £20,23
# 057
MPN: 60930500
ATTUATORE
da £35,43
da £35,43
# 058
MPN: 60930600
ATTUATORE LATERALE
da £17,12
da £17,12
# 059
MPN: 60930700
ATTUATORE PER COPERCHIO SBRINATORE
da £25,71
da £25,71
# 060
MPN: 60930800
MOLLA DI RITORNO PER COPERCHIO POSTERIORE
da £3,30
da £3,30
# 061
MPN: 60930900
GUARNIZIONE
da £6,28
da £6,28
# 062
MPN: 60931000
GUARNIZIONE
da £5,44
da £5,44
# 063
MPN: 60931100
COPERCHIO ANTERIORE CON GUARNIZIONE
da £30,48
da £30,48
# 064
MPN: 60729400
GUARNIZIONE SX PER CONDENSATORE
da £1,85
da £1,85
# 065
MPN: 60729200
GUARNIZIONE SUPERIORE CONDENSATORE
da £9,10
da £9,10
# 066
MPN: 60729300
GUARNIZIONE DX PER CONDENSATORE
da £23,23
da £23,23
# 067
MPN: 60729100
GUARNIZIONE INFERIORE PER CONDENSATORE
da £30,75
da £30,75
# 068
MPN: 60931200
MICROINTERRUTTORE
da £32,05
da £32,05
# 069
MPN: 931300
ASSEMBLAGGIO CAVI
# 070
MPN: 61653800
VALVOLA UNIDIREZIONALE
Superamento
Superamento
# 071
MPN: 60931500
COPERCHIO LATERALE
da £1,76
da £1,76
# 072
MPN: 61317200
TUBO, SCAMBIATORE DI CALORE -COMPRESSORE
Solo tropico
da £166,31
da £166,31
# 073
MPN: 61112200
COLLEGAMENTO PER TUBI DEL VUOTO
da £47,94
da £47,94
# 074
MPN: 61136600
TUBO SCARICO CONDENSA
da £40,66
da £40,66
# 075
MPN: 61047900
CONTATTO TERMICO BIMETALLO
Superamento
Superamento
# 076
MPN: 60815000
CLIP PER CONTATTO TERMICO
da £2,00
da £2,00
# 077
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 078
MPN: 40130007
RELÈ
0332209151
da £17,11
da £17,11
Questa parte sostituisce il numero di parte 110356 - e 1 altro. Fare clic per visualizzare i dettagli
# 079
MPN: 61430700
BLOCCO PER RELE'
da £3,89
da £3,89
# 080
MPN: 40130106
RELÈ
da £11,40
da £11,40
Questa parte sostituisce il numero di parte 110355
# 081
MPN: 61268000
ATTUATORE INTERNO
da £14,42
da £14,42
# 082
MPN: 61261500
TUBO, EVAPORATORE - SCAMBIATORE DI CALORE
Solo Tropico - fino a 30 - 10 -82
da £119,82
da £119,82
# 082
MPN: 61370000
TUBO, EVAPORATORE - SCAMBIATORE DI CALORE
Solo Tropico - da 1 - 11 - 82
da £125,82
da £125,82
# 083
MPN: 120648
SCAMBIO DI CALORE
Tropic solo su telaio……….
da £1.099,12
da £1.099,12
# 083
MPN: 120920
SCAMBIO DI CALORE
Tropic solo dal telaio……….
da £1.157,22
da £1.157,22
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TETTO APRIBILE - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) IN ALTO: CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO - MECCANICHE DIAGRAMMA DELLE PARTI")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO - CARROZZERIE DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA CARBURANTE E TUBAZIONI (QUATTROVALVOLE) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA CARBURANTE E TUBI (CABRIOLET) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI INIEZIONE DEL CARBURANTE - DISTRIBUTORI DI CARBURANTE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO RILASCIO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA FRENANTE (VALIDO SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA FRENANTE (VALIDO PER GUIDA A DESTRA - PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZE PER FRENI ANTERIORI E POSTERIORI (VALIDE SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZE PER FRENI ANTERIORI E POSTERIORI (VALIDE PER GUIDA A DESTRA-PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO FRENO A MANO (VALIDO SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO FRENO A MANO (VALIDO PER GUIDA A DESTRA - PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE POSTERIORE - WISHBBNES DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ACCENSIONE MOTORE - (QUATTROVALVOLE) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ACCENSIONE DEL MOTORE - (CABRIOLET) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI GENERAZIONE ELETTRICA - (MOTORE CON CINGHIA SINGOLA) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI GENERAZIONE ELETTRICA - (MOTORE CON 2 CINGHIA INDIVIDUALE) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO ACCELERATORE E IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI INTERNI - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROZZERIA - ELEMENTI INTERNI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLAMENTO BAGAGLIAIO E ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE ISOLANTE VANO BAGAGLI E PASSEGGERO - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PORTE - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PORTE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARAURTI, FARI E VETRI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARAURTI, LUCI E VETRI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SEDILI - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SEDILI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TETTO, TUNNEL E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) QUADRO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) TERGICRISTALLO - RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
