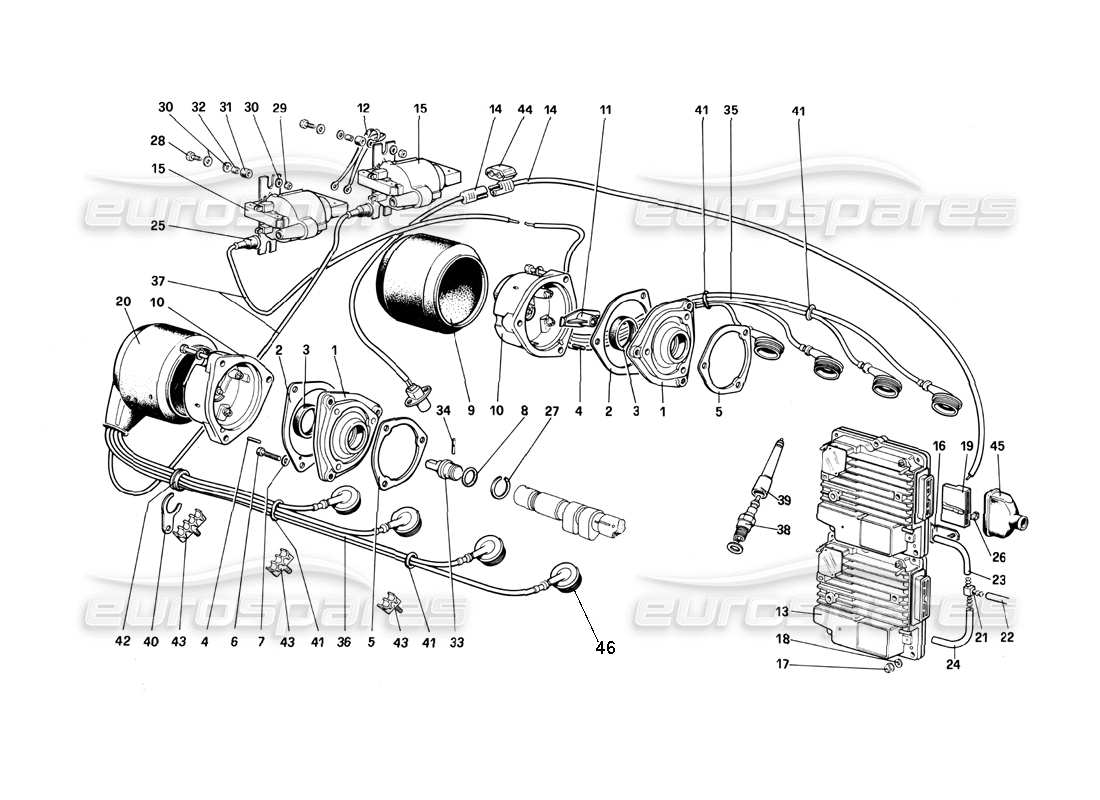

043 - Accensione del motore - (Cabriolet)
Ferrari Mondial 3.0 QV (1984) Engine Ignition - (Cabriolet) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: FHT021
Set completo di cavi HT + cavo bobina
da £456,04
da £456,04
# 001
MPN: 119399
SUPPORTO AL DISTRIBUTORE DI CAP
da £308,72
da £308,72
Questa parte sostituisce il numero di parte 119400
# 002
MPN: 115550
COPERTURA DI PROTEZIONE PER BLOCCO PICCOLO
da £35,46
da £35,46
# 003
MPN: 117293
ANELLO DI TENUTA
da £14,39
da £14,39
Questa parte sostituisce il numero di parte 119482
# 004
MPN: 10331111
TASSELLO
da £22,58
da £22,58
# 005
MPN: 150198
GUARNIZIONE
da £12,51
da £12,51
Questa parte sostituisce il numero di parte 117261 - e 3 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 10902321
VITE
da £0,71
da £0,71
# 007
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 109478
ANELLO DI TENUTA
da £3,95
da £3,95
# 009
MPN: 118889
STIVALE DEL DISTRIBUTORE
da £18,61
da £18,61
# 010
MPN: 115518
TAPPO DISTRIBUTORE (Doppio)
da £110,00
da £110,00
Questa parte sostituisce il numero di parte 95300044
# 011
MPN: 124288
BRACCIO ROTORE
da £36,48
da £36,48
Questa parte sostituisce il numero di parte 118030 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 115648
TRECCIA IN RAME PER TERRA BOBINA ACCENSIONE
da £4,35
da £4,35
# 013
MPN: 118451
MODULO ACCENSIONE ELETTRONICA
Per CH utilizzare n. 118961
Superamento
Superamento
# 014
MPN: 119052
SENSORE ELETTROMAGNETICO
da £95,01
da £95,01
Questa parte sostituisce il numero di parte 115019 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 121803
PIASTRA PER MODULI ACCENSIONE
da £16,16
da £16,16
# 017
MPN: 102948
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12574211 - e 4 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 12639701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12639704
# 019
MPN: 115598
11 STRADA BLOCCO
da £19,84
da £19,84
# 020
MPN: 116613
PROLUNGA CANDELA
da £8,62
da £8,62
Questa parte sostituisce il numero di parte 107310
# 021
MPN: 107440
3 VIA UNIONE
da £2,66
da £2,66
# 022
MPN: 121177
TUBO DAL RACCORDO A 3 VIE AL CORPO MANDATA ARIA
da £20,59
da £20,59
# 023
MPN: 115666

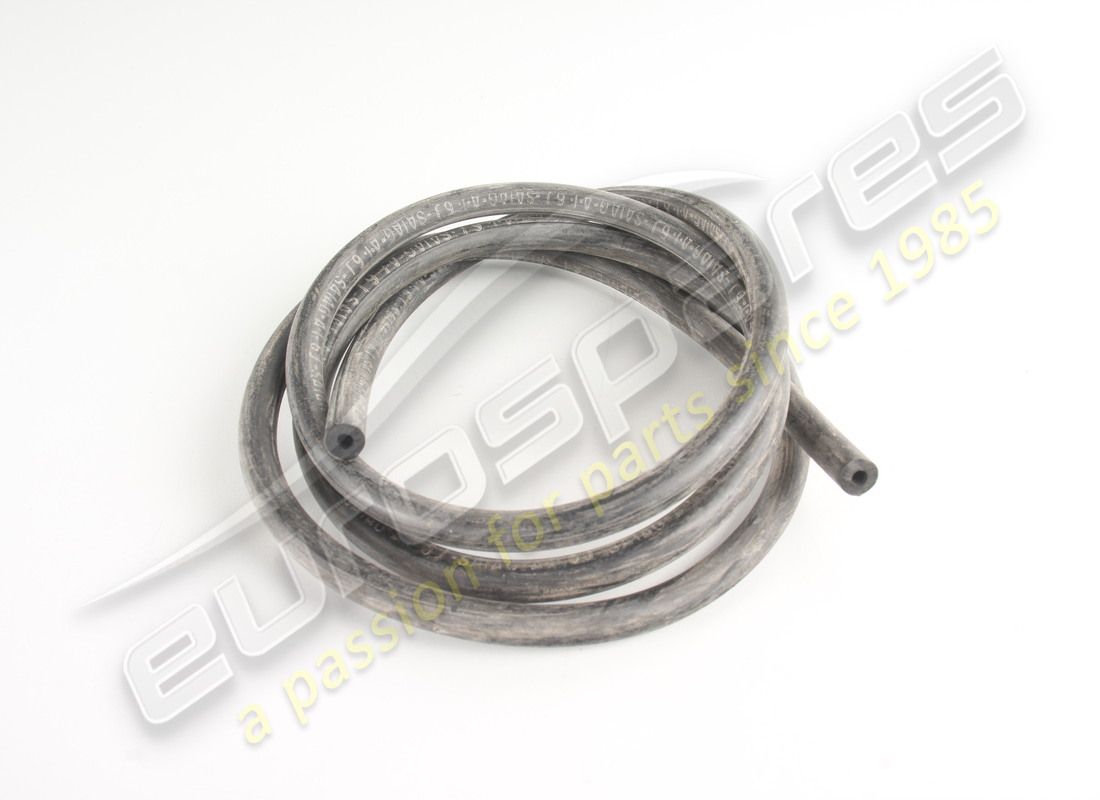

TUBO IN GOMMA
da £0,65
da £0,65
# 024
MPN: 115149
TUBO IN GOMMA
da £20,79
da £20,79
# 025
MPN: 12056986
STIVALE
da £0,94
da £0,94
Questa parte sostituisce il numero di parte 12056286 - e 2 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 60909700
PICCOLA CLIP DI SICUREZZA
da £0,95
da £0,95
# 027
MPN: 119484
ANELLO CENTRIFUGATORE
da £0,47
da £0,47
# 028
MPN: 10902621
VITE
Superamento
Superamento
Questa parte sostituisce il numero di parte 10902611
# 029
MPN: 12575411
NOCE
Superamento
Superamento
# 030
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 103549
BOCCOLA IN GOMMA
da £0,71
da £0,71
# 032
MPN: 103550
DISTANZIATORE
da £1,91
da £1,91
Questa parte sostituisce il numero di parte 4130913
# 033
MPN: 117934
ACCOPPIAMENTO
da £66,04
da £66,04
# 034
MPN: 13899970
SPILLO
da £0,47
da £0,47
# 035
MPN: 118826
SET CAVI HT SX
da £273,32
da £273,32
# 036
MPN: 118827
SET CAVI HT DX
da £186,37
da £186,37
# 037
MPN: 121174
CAVO DISTRIBUTORE - BOBINA CIL. 1 ÷ 4
Superamento
Superamento
# 038
MPN: 117599
CANDELA
BOSCH W 6 DS (In alternativa)
Superamento
Superamento
# 038
MPN: 119492/A
CANDELA
da £9,40
da £9,40
# 039
MPN: 121788
X4 - CLIP SUPPORTO CAVO
da £1,61
da £1,61
# 039
MPN: 121789
X3 - CLIP SUPPORTO CAVO
da £5,85
da £5,85
# 039
MPN: 121790
CLIP PICCOLA PER SUPPORTO CAVI
da £5,85
da £5,85
Questa parte sostituisce il numero di parte 119404 - e 1 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 117429
COPERTURA (ROSSA) PER SENSORE PM 5 - 8
da £0,88
da £0,88
# 040
MPN: 117430
COPERTURA (BIANCA) PER SENSORE PM 1 - 4
da £6,31
da £6,31
# 041
MPN: 121175
CAVO DISTRIBUTORE - BOBINA CIL. 5 ÷ 8
# 042
MPN: 121176
STAFFA PER BOBINE DI ACCENSIONE
da £33,60
da £33,60
# 043
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 10902321
VITE
da £0,71
da £0,71
# 045
MPN: 127494
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 102948
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12574211 - e 4 altro. Fare clic per visualizzare i dettagli
# 047
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 048
MPN: 119409
GUARNIZIONE
da £3,10
da £3,10
