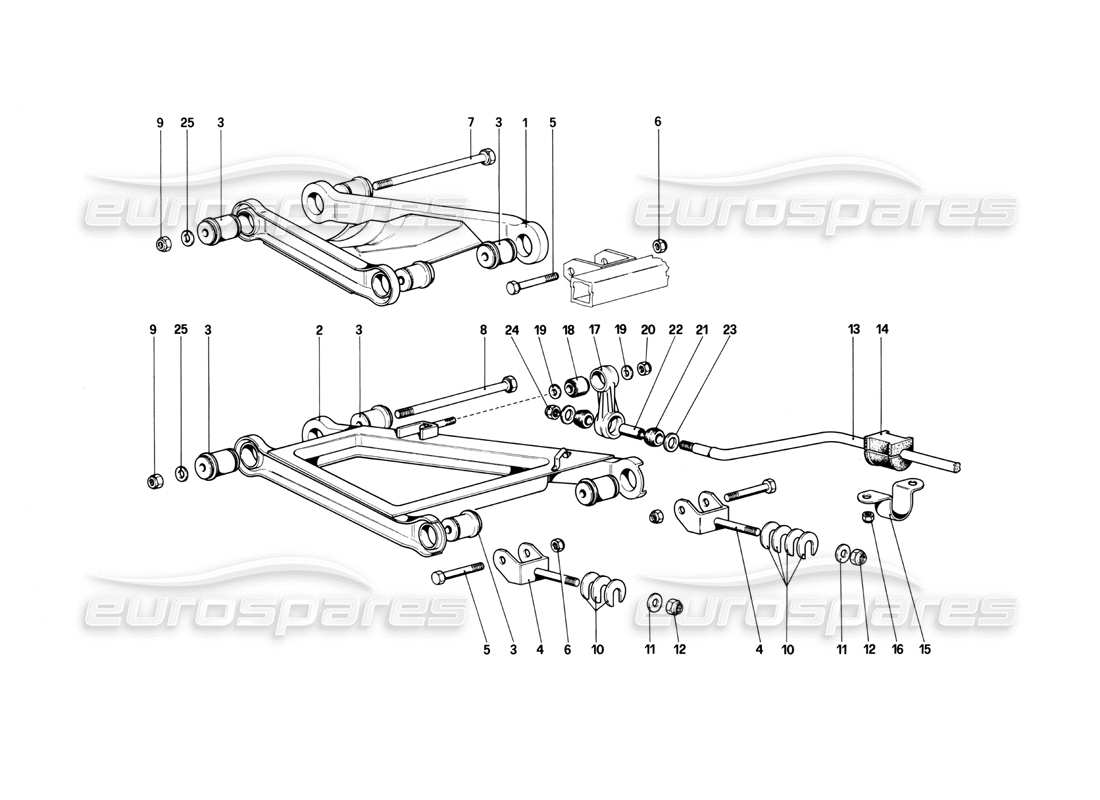

040 - Sospensione posteriore - Wishbbnes
Ferrari Mondial 3.0 QV (1984) Rear Suspension - Wishbbnes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 115715
LEVA SUPERIORE, SINISTRA
da £117,43
da £117,43
# 001
MPN: 115716
LEVA SUPERIORE, DESTRA
da £108,22
da £108,22
# 002
MPN: 117805
LEVA INFERIORE, DESTRA
da £288,09
da £288,09
# 002
MPN: 117806
LEVA INFERIORE, SINISTRA
da £763,25
da £763,25
# 003
MPN: 163038
CESPUGLI
da £49,95
da £49,95
Questa parte sostituisce il numero di parte 157701
# 004
MPN: 112437
FORCELLA INFERIORE
da £36,29
da £36,29
Questa parte sostituisce il numero di parte 127641 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 106419
BULLONE
da £10,93
da £10,93
Questa parte sostituisce il numero di parte 100808 - e 11 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 148020
NOCE
da £2,50
da £2,50
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 112439
BULLONE
da £26,26
da £26,26
# 008
MPN: 112440
BULLONE
da £16,86
da £16,86
# 009
MPN: 148020
NOCE
da £2,65
da £2,65
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 101039
Idem, SPESSORE 1 MM.
da £2,06
da £2,06
Questa parte sostituisce il numero di parte 107025 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 107338
Idem, SPESSORE 1,5 MM.
da £12,72
da £12,72
Questa parte sostituisce il numero di parte 107418
# 010
MPN: 107339
Idem, SPESSORE 2 MM.
da £1,23
da £1,23
Questa parte sostituisce il numero di parte 107419
# 010
MPN: 107340
SPESSORE FORCELLA INFERIORE SPESSORE 2,5 MM.
Possibile raccordo
da £1,27
da £1,27
Questa parte sostituisce il numero di parte 107420
# 010
MPN: 107341
Idem, SPESSORE 3 MM.
da £4,50
da £4,50
Questa parte sostituisce il numero di parte 107421
# 010
MPN: 107342
Idem, SPESSORE 3,25 MM.
da £0,55
da £0,55
Questa parte sostituisce il numero di parte 107422
# 011
MPN: 101041
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10730821
# 012
MPN: 150238
NOCE.
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12575821 - e 2 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 118119
ASTA STABILIZZATORE
da £447,76
da £447,76
# 014
MPN: 110874
TAMPONE PER ASTA
da £13,75
da £13,75
Questa parte sostituisce il numero di parte 640878 - e 2 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 104417
FERMO ASTA
da £22,75
da £22,75
Questa parte sostituisce il numero di parte 64429 - e 5 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 12575621
NOCE
da £1,43
da £1,43
# 017
MPN: 108432
COLLEGAMENTO ASTA
da £159,26
da £159,26
Questa parte sostituisce il numero di parte 107334 - e 6 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 100773
SILENTBLOCK PER LINK
da £20,92
da £20,92
Questa parte sostituisce il numero di parte 60220 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 108913
SPESSO
da £12,76
da £12,76
# 020
MPN: 148020
NOCE
da £2,72
da £2,72
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 107335
ANELLO DI GOMMA
da £11,66
da £11,66
# 022
MPN: 108294
TUBO DISTANZIATORE
da £47,44
da £47,44
Questa parte sostituisce il numero di parte 107336 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 117285
Rondella
da £1,21
da £1,21
# 024
MPN: 101139
NOCE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 16104425
# 025
MPN: 106616
Rondella
Superamento
