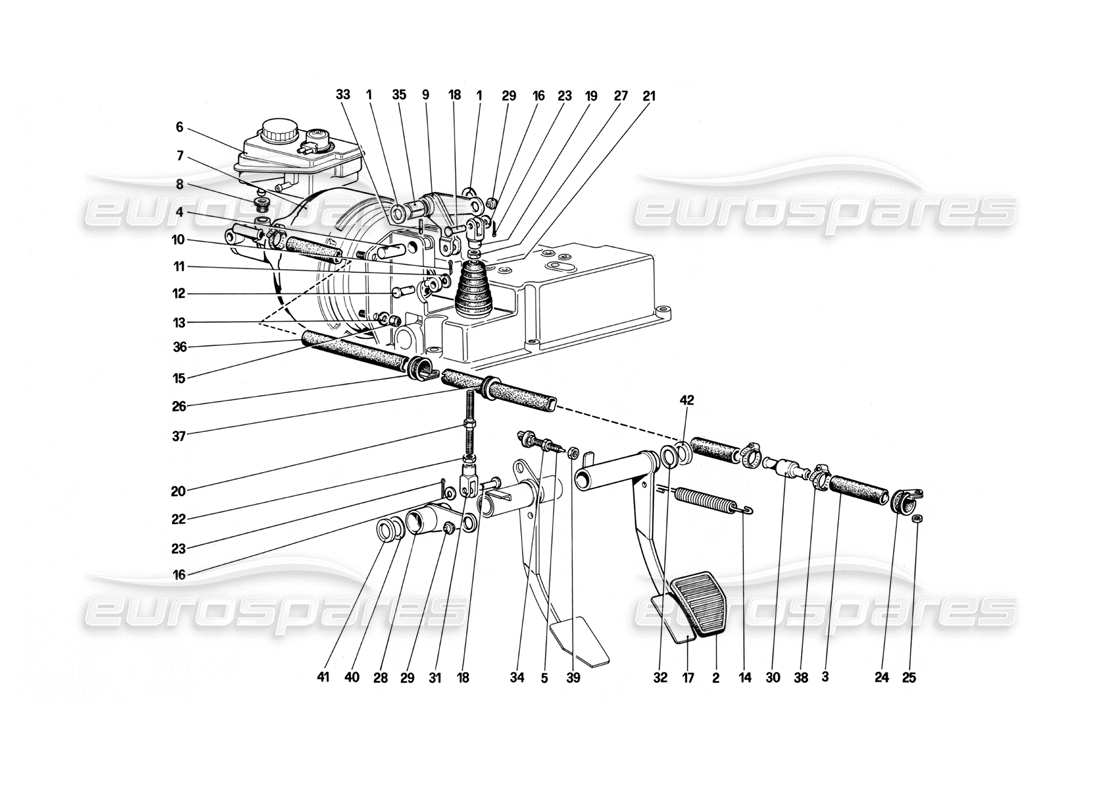

028 - Sistema idraulico dei freni
Ferrari Mondial 3.0 QV (1984) Brake Hydraulic System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 12874593/A

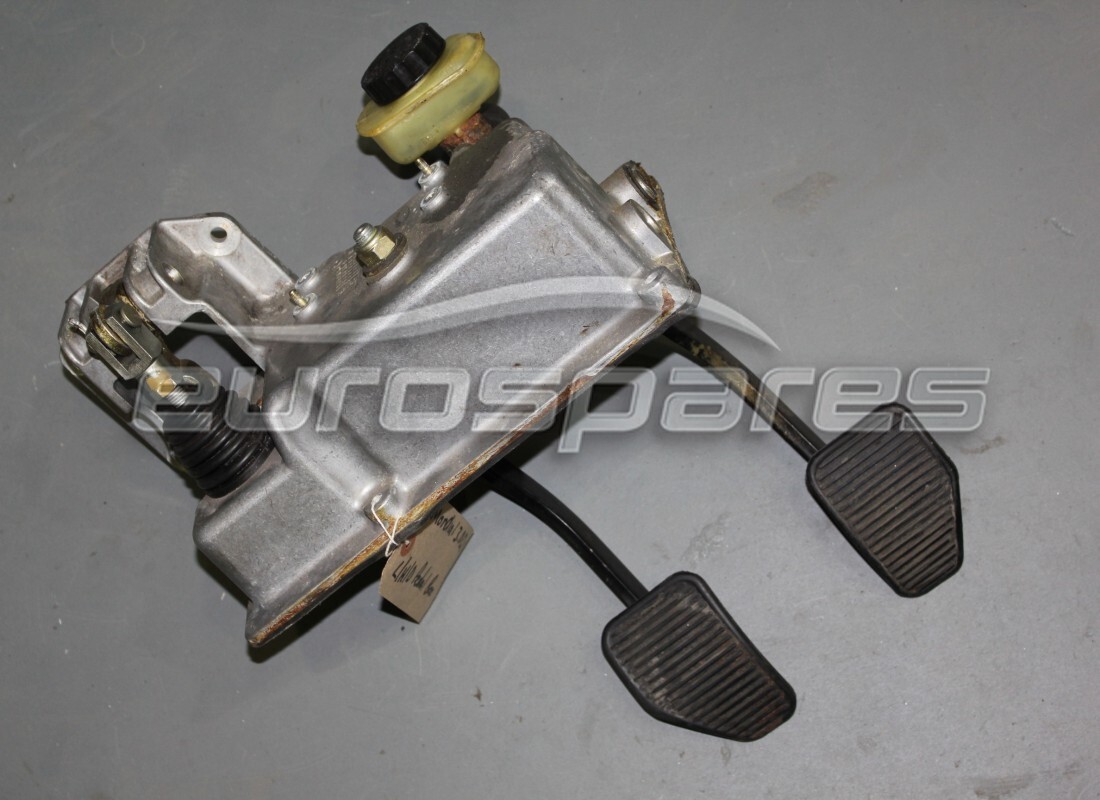

PEDALIERA COMPLETA
Valido per guida a sinistra
da £577,50
da £577,50
# 000
MPN: 308BMRK
KIT GUARNIZIONI MAESTRO FRENO
Kit di ricostruzione
# 001
MPN: 112126
SPESSO
da £0,47
da £0,47
# 002
MPN: 106950
COPERTURA PEDALE
da £12,74
da £12,74
# 003
MPN: 120232
TUBO DA VALVOLA A 3 - VIA
da £7,52
da £7,52
# 004
MPN: 112165
PERNO PER LEVA DI RITORNO
da £10,01
da £10,01
# 005
MPN: 119439

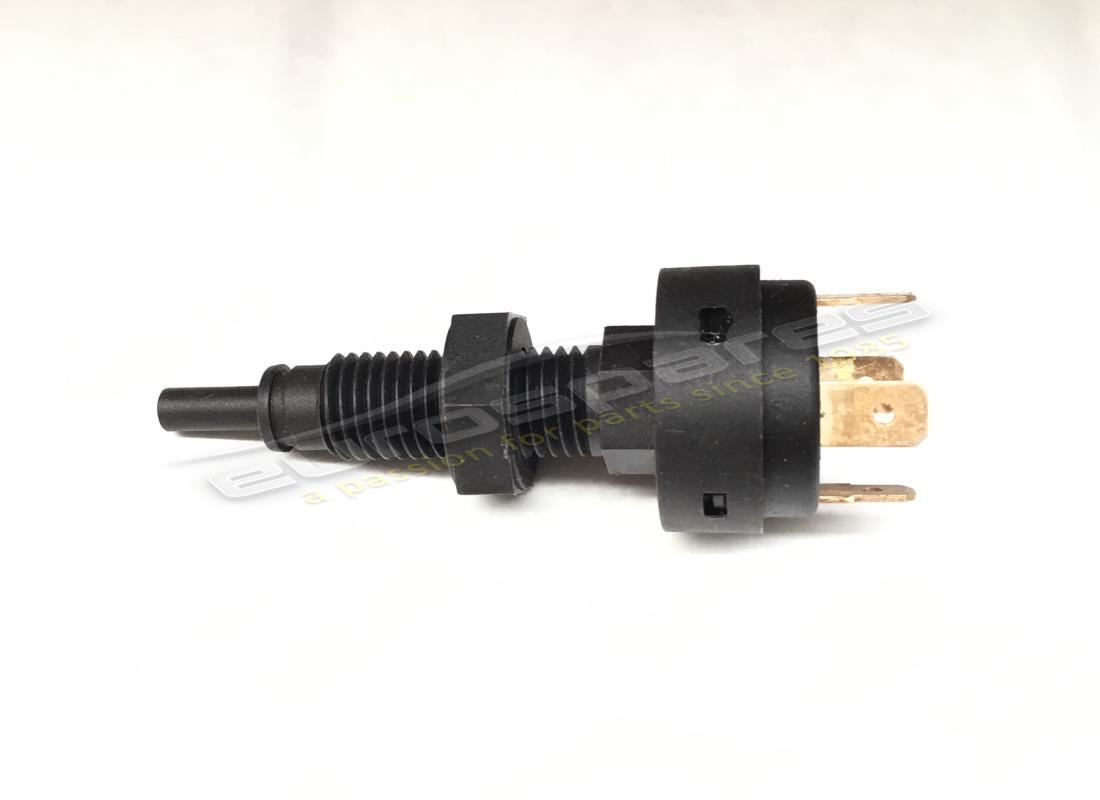

INTERRUTTORE LUCE STOP (4 MORSETTI)
da £45,00
da £45,00
# 006
MPN: 108802/A
SERBATOIO FRENO
(Benditalia)
da £100,00
da £100,00
Questa parte sostituisce il codice articolo 119566 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 108802/B
KIT GALLEGGIANTE SERBATOIO FRENO
# 006
MPN: 95691500
SERBATOIO LIQUIDO FRENI
da £222,68
da £222,68
Questa parte sostituisce il numero di parte 101388
# 007
MPN: 111338/A
POMPA FRENO LHD
(solo guida a sinistra)
da £395,00
da £395,00
Questa parte sostituisce il numero di parte 681075/A - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 111338/b
Pompa freno LHD e RHD
da £296,13
da £296,13
# 007
MPN: 151471
SERVO E POMPA FRENO LHD
da £1.200,00
da £1.200,00
Questa parte sostituisce il numero di parte 133568 - e 7 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 175189
ANELLO DI TENUTA
da £14,14
da £14,14
Questa parte sostituisce il numero di parte 106625
# 009
MPN: 112158
LEVA SERVOFRENO
da £148,01
da £148,01
# 010
MPN: 10796440
COPPIGLIA
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 10796401 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 10730521
Rondella
da £1,27
da £1,27
Questa parte sostituisce il codice articolo 10730501 che abbiamo in magazzino
# 012
MPN: 10033411
SPILLO
da £42,00
da £42,00
Questa parte sostituisce il numero di parte 10033441 - e 4 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12601371
Rondella
Superamento
Superamento
# 014
MPN: 104895
MOLLA DI RITORNO DEL PEDALE
da £3,11
da £3,11
# 015
MPN: 16104411
NOCE
da £0,53
da £0,53
# 016
MPN: 103167
Rondella
da £2,04
da £2,04
# 017
MPN: 120074
PEDALE DEL FRENO
Ad esaurimento utilizzare n. 121215
da £134,69
da £134,69
# 018
MPN: 10033411
SPILLO
da £42,00
da £42,00
Questa parte sostituisce il numero di parte 10033441 - e 4 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 104910
FORCELLA, FILETTO DESTRO
da £4,22
da £4,22
# 020
MPN: 112178
TIRANTE
da £21,73
da £21,73
# 021
MPN: 112157
SOFFIETTO
da £0,50
da £0,50
# 022
MPN: 103157
DADO FILETTO SINISTRO
Ad esaurimento utilizzare n. 11699911
da £1,05
da £1,05
# 023
MPN: 10796440
COPPIGLIA
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 10796401 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 106195
STAFFA A CLIP
da £17,63
da £17,63
# 025
MPN: 12574211
NOCE
da £0,71
da £0,71
# 026
MPN: 10450790
MORSETTO
da £0,53
da £0,53
# 027
MPN: 103160
DADO FILETTO DESTRO
Ad esaurimento utilizzare n. 10788711
da £1,16
da £1,16
# 028
MPN: 112156
LEVA DEL FRENO
Ad esaurimento utilizzare n. 121217
da £129,91
da £129,91
# 029
MPN: 100424
GIUNTO A SFERA
da £62,27
da £62,27
# 030
MPN: 128435
VALVOLA DI NON RITORNO
da £148,52
da £148,52
Questa parte sostituisce il numero di parte 101538 - e 3 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 104911
FORCELLA FILETTO SINISTRO
da £10,33
da £10,33
# 032
MPN: 112127
SPESSORE, 0,9 MM.
Possibile raccordo
da £0,53
da £0,53
# 032
MPN: 112128
SPESSORE, 1,0 MM.
Possibile raccordo
da £25,81
da £25,81
# 032
MPN: 112129
SPESSORE, 1,1 MM.
Possibile raccordo
da £0,53
da £0,53
# 032
MPN: 112130
SPESSORE, 1,2 MM.
Possibile raccordo
da £0,53
da £0,53
# 032
MPN: 112131
SPESSORE, 1,3 MM.
Possibile raccordo
da £0,53
da £0,53
# 033
MPN: 114623
SPILLO
da £0,47
da £0,47
# 034
MPN: 10791211
REGOLARE IL DADO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10791215 - e 1 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 112161
CESPUGLIO
da £12,06
da £12,06
# 036
MPN: 120233
TUBO DAL SERVIZIO FRENO ALLA VALVOLA
da £96,27
da £96,27
# 037
MPN: 10396880
GIUSTO - PIOMBO
da £2,46
da £2,46
# 038
MPN: 13000390
MORSETTO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 039
MPN: 101662
NOCE
da £2,53
da £2,53
Questa parte sostituisce il numero di parte 660523
# 040
MPN: 112125
SPESSO
da £1,24
da £1,24
# 041
MPN: 124756
SPESSO
da £5,12
da £5,12
# 042
MPN: 124757
SPESSO
da £4,29
da £4,29
