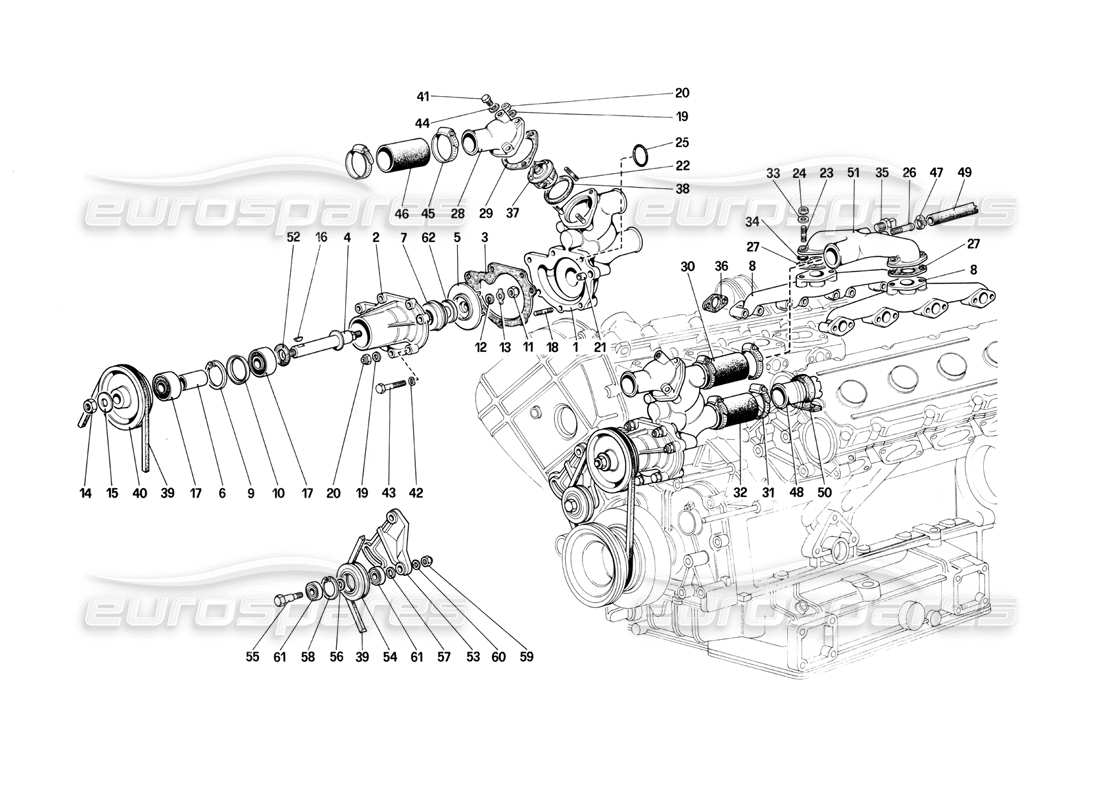

018 - Pompa dell'acqua e tubazioni
Ferrari Mondial 3.0 QV (1984) Water Pump and Pipings Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 115471
CORPO POMPA ACQUA COMPLETO
utilizza il codice articolo: 121255
da £408,07
da £408,07
Questa parte sostituisce il codice articolo 115470 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
ALLOGGIAMENTO POSTERIORE POMPA ACQUA COMPLETO Genuine Ferrari Parte: danneggiata in magazzino
ALLUMINIO CORROSO ANCORA A TENUTA STAGNA (VEDI FOTO)
ALLUMINIO CORROSO ANCORA A TENUTA STAGNA (VEDI FOTO)
# 000
MPN: 115472
POMPA ACQUA COMPLETA
utilizza il codice articolo: 121255
Superamento
Superamento
# 000
MPN: 121265
POMPA ACQUA COMPLETA
Dal motore n. 962 al motore 1380
Superamento
Superamento
# 000
MPN: 121290
POMPA ACQUA COMPLETA
utilizza il codice articolo: 121255
da £747,09
da £747,09
Questa parte sostituisce il numero di parte 115472 - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 115470
CORPO POMPA ACQUA
utilizza il codice articolo: 121255
da £550,00
da £550,00
# 002
MPN: 116156
COPERTURA POMPA
utilizza il codice articolo: 121255
Superamento
Superamento
Questa parte sostituisce il numero di parte 103705
# 002
MPN: 121252
COPERTURA POMPA
utilizza il codice articolo: 121255
Superamento
Superamento
Questa parte sostituisce il numero di parte 116156 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 121262
COPERTURA POMPA
Con l'assemblea n. 121264
Superamento
Superamento
# 003
MPN: 135121
GUARNIZIONE POMPA ACQUA
da £3,84
da £3,84
Questa parte sostituisce il numero di parte 103952 - e 1 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 121253
MANDRINO PER PULEGGIA
Per la pompa dell'acqua n. 121290
da £254,16
da £254,16
# 004
MPN: 121255
POMPA ACQUA OEM (ORIGINALE) + GUARNIZIONE (135121)
da £305,00
da £305,00
Questa parte sostituisce il numero di parte 103795 - e 5 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 121255/A
POMPA ACQUA + GUARNIZIONE
Superamento
Superamento
# 005
MPN: 10-38-06
GIRANTE
Per la pompa dell'acqua n. 115472 e 121265
da £206,61
da £206,61
# 005
MPN: 121254
GIRANTE
Per la pompa dell'acqua n. 121290
da £132,20
da £132,20
# 006
MPN: 116157
DISTANZIATORE
da £68,02
da £68,02
# 007
MPN: 100433
ANELLO DI TENUTA
Per la pompa dell'acqua n.115472 e 121265
da £69,95
da £69,95
Questa parte sostituisce il numero di parte 114410
# 007
MPN: 100433
TENUTA POMPA ACQUA
Per la pompa dell'acqua n. 121290
da £69,95
da £69,95
Questa parte sostituisce il numero di parte 114410
# 008
MPN: 138852
COLLETTORE ACQUA IN USCITA ALLE SENTI
da £1.053,25
da £1.053,25
Questa parte sostituisce il codice articolo 116967 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 11060076
ANELLO SEEGER
da £0,53
da £0,53
# 010
MPN: 116158
Rondella
da £22,21
da £22,21
# 011
MPN: 100436
DADO CAPPUCCIO
da £7,71
da £7,71
Questa parte sostituisce il numero di parte 92896
# 012
MPN: 10730321
Rondella
da £0,66
da £0,66
Questa parte sostituisce il numero di parte 10730301 - e 2 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 100434
PIATTO
da £7,94
da £7,94
Questa parte sostituisce il numero di parte 92361 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 16101521
NOCE
da £0,57
da £0,57
Questa parte sostituisce il numero di parte 16101520
# 015
MPN: 11198673
Rondella CONICA
da £0,92
da £0,92
Questa parte sostituisce il numero di parte 11198671
# 016
MPN: 10205820
LINGUA
da £0,94
da £0,94
# 017
MPN: 116159
CUSCINETTO
da £22,06
da £22,06
# 018
MPN: 11500721
PERNO
da £0,80
da £0,80
# 019
MPN: 12601271
RONDELLA Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372 - e 1 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 12574211
NOCE
da £0,71
da £0,71
# 021
MPN: 102704
TASSELLO
da £1,88
da £1,88
Questa parte sostituisce il numero di parte 500805
# 022
MPN: 13541124
PERNO
da £12,90
da £12,90
Questa parte sostituisce il numero di parte 13541121
# 023
MPN: 16100814
PERNO
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 16100824
NOCE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 105196
ANELLO DI TENUTA
da £3,03
da £3,03
# 026
MPN: 106241
UNIONE
da £26,53
da £26,53
# 027
MPN: 132981
GUARNIZIONE
da £4,20
da £4,20
Questa parte sostituisce il numero di parte 111481
# 028
MPN: 105165
RACCORDO USCITA ACQUA
da £141,04
da £141,04
# 029
MPN: 105189
GUARNIZIONE
da £2,52
da £2,52
Questa parte sostituisce il numero di parte 4206607
# 030
MPN: 121258
MANICA
da £21,01
da £21,01
Questa parte sostituisce il numero di parte 10147087 - e 5 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 296782
MORSETTO
da £5,25
da £5,25
Questa parte sostituisce il numero di parte 12174090
# 032
MPN: 122231
TUBO
(solo cabriolet)
da £151,73
da £151,73
# 032
MPN: 122817
MANICA
Con il tubo n. 116457
da £23,77
da £23,77
Questa parte sostituisce il numero di parte 121259
# 032
MPN: 122817
MANICA
da £23,77
da £23,77
Questa parte sostituisce il numero di parte 121259
# 033
MPN: 11198074
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 103039
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 95860041
# 035
MPN: 104628
UNITÀ SENSORE TEMPERATURA
da £32,70
da £32,70
Questa parte sostituisce il numero di parte 4108672 - e 3 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 132980
GUARNIZIONE
da £1,40
da £1,40
Questa parte sostituisce il numero di parte 111480
# 037
MPN: 109671
termostato
da £95,00
da £95,00
Questa parte sostituisce il numero di parte 105191
# 038
MPN: 105192
GUARNIZIONE
da £9,95
da £9,95
Questa parte sostituisce il numero di parte 4184495
# 039
MPN: 107971
POMPA ACQUA E CINGHIA ALTERNATORE
(Montaggio con cinghia singola)
da £56,99
da £56,99
# 039
MPN: 121655
CINGHIA DI COMANDO POMPA ACQUA
2 cintura individuale
da £74,88
da £74,88
# 040
MPN: 105166
PULEGGIA
Cintura singola
da £217,45
da £217,45
Questa parte sostituisce il numero di parte 107970
# 040
MPN: 121654
PULEGGIA
2 cinture individuali
da £135,38
da £135,38
Questa parte sostituisce il numero di parte 119053 - e 1 altro. Fare clic per visualizzare i dettagli
# 041
MPN: 16042940
VITE
da £8,89
da £8,89
# 042
MPN: 12601371
Rondella
Superamento
Superamento
# 043
MPN: 16044421
VITE DI FISSAGGIO POMPA
da £1,42
da £1,42
# 044
MPN: 10260060
GUARNIZIONE
da £0,79
da £0,79
# 045
MPN: 296782
MORSETTO
da £5,25
da £5,25
Questa parte sostituisce il numero di parte 12174090
# 046
MPN: 105190
MANICA
da £18,18
da £18,18
Questa parte sostituisce il numero di parte 106364
# 047
MPN: 13000190
MORSETTO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 048
MPN: 122857
TUBO
Ad esaurimento utilizzare n. 122857
da £133,50
da £133,50
# 049
MPN: 116453
TUBO DI SFIATO
Ad esaurimento utilizzare n. 122219
Superamento
Superamento
# 050
MPN: 107002
FASCETTA PER TUBO
da £14,10
da £14,10
# 051
MPN: 116968
TUBAZIONE DI RACCORDO AI COLLETTORI DI USCITA ACQUA
Superamento
Superamento
# 052
MPN: 121263
GUARNIZIONE
Per la copertina n. 121262
da £8,65
da £8,65
# 053
MPN: 121658
SUPPORTO
da £171,51
da £171,51
# 054
MPN: 121659
PULEGGIA
da £230,00
da £230,00
# 055
MPN: 105048
SPILLO
2 cinture individuali
da £86,79
da £86,79
# 056
MPN: 107841
DISTANZIATORE
2 cinture individuali
da £33,60
da £33,60
# 057
MPN: 107842
DISTANZIATORE
2 cinture individuali
da £14,54
da £14,54
# 058
MPN: 11059075
ANELLO SEEGER
2 cinture individuali
Superamento
Superamento
# 059
MPN: 148020
NOCE
2 cinture individuali
da £2,71
da £2,71
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 060
MPN: 103025
Rondella
2 cinture individuali
da £34,77
da £34,77
# 061
MPN: 105038
CUSCINETTO A SFERE SIGILLATO 9MM LARGO
2 cinture individuali
da £11,47
da £11,47
# 062
MPN: 100433
TENUTA POMPA ACQUA
Per la pompa n. 121290
da £69,95
da £69,95
Questa parte sostituisce il numero di parte 114410
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO RILASCIO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA FRENANTE (VALIDO SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA FRENANTE (VALIDO PER GUIDA A DESTRA - PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZE PER FRENI ANTERIORI E POSTERIORI (VALIDE SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZE PER FRENI ANTERIORI E POSTERIORI (VALIDE PER GUIDA A DESTRA-PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO FRENO A MANO (VALIDO SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO FRENO A MANO (VALIDO PER GUIDA A DESTRA - PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE POSTERIORE - WISHBBNES DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ACCENSIONE MOTORE - (QUATTROVALVOLE) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ACCENSIONE DEL MOTORE - (CABRIOLET) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI GENERAZIONE ELETTRICA - (MOTORE CON CINGHIA SINGOLA) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI GENERAZIONE ELETTRICA - (MOTORE CON 2 CINGHIA INDIVIDUALE) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO ACCELERATORE E IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI INTERNI - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROZZERIA - ELEMENTI INTERNI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLAMENTO BAGAGLIAIO E ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE ISOLANTE VANO BAGAGLI E PASSEGGERO - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PORTE - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PORTE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARAURTI, FARI E VETRI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARAURTI, LUCI E VETRI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SEDILI - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SEDILI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TETTO, TUNNEL E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) QUADRO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) TERGICRISTALLO - RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TETTO APRIBILE - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) IN ALTO: CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO - MECCANICHE DIAGRAMMA DELLE PARTI")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO - CARROZZERIE DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA CARBURANTE E TUBAZIONI (QUATTROVALVOLE) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA CARBURANTE E TUBI (CABRIOLET) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI INIEZIONE DEL CARBURANTE - DISTRIBUTORI DI CARBURANTE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
