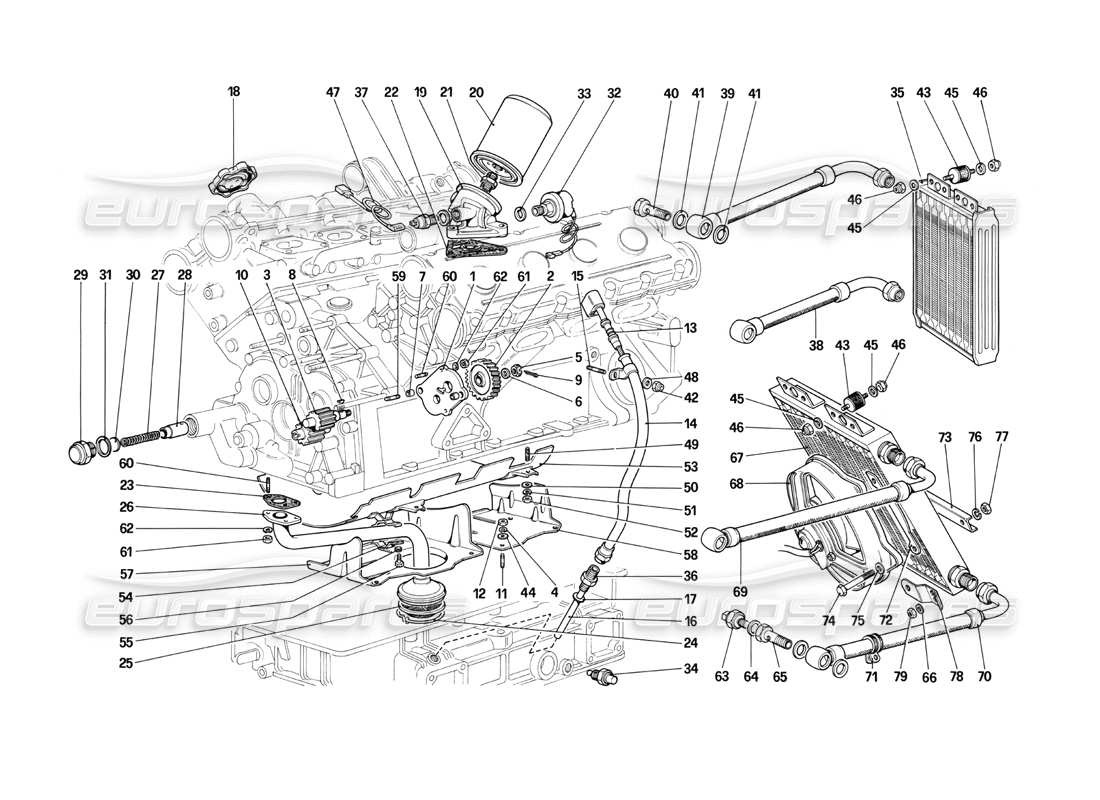

016 - Sistema di lubrificazione
Ferrari Mondial 3.0 QV (1984) Lubrication System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109300
COPERTURA POMPA OLIO
da £84,63
da £84,63
# 002
MPN: 117659
INGRANAGGIO DELLA POMPA
25 denti
da £304,57
da £304,57
# 003
MPN: 109956
INGRANAGGIO
da £718,29
da £718,29
Questa parte sostituisce il codice articolo 109966 che abbiamo in magazzino
# 004
MPN: 106849
RONDELLA Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
# 005
MPN: 102900
NOCE
da £7,66
da £7,66
Questa parte sostituisce il numero di parte 4146931
# 006
MPN: 102901
Rondella
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 4146930
# 007
MPN: 102725
TASSELLO
da £0,67
da £0,67
# 008
MPN: 10205620
LINGUA
da £0,50
da £0,50
# 009
MPN: 10734301
COPPIGLIA
da £0,53
da £0,53
# 010
MPN: 109308
INGRANAGGIO CONDOTTO
da £89,85
da £89,85
# 011
MPN: 13539024
BORCHIA DI PROTEZIONE
da £0,82
da £0,82
Questa parte sostituisce il numero di parte 13539021
# 012
MPN: 15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
# 013
MPN: 116051
ASTA LIVELLO OLIO
Per Cabriolet utilizzare n. 120347
da £184,25
da £184,25
# 014
MPN: 118633
TUBO PER ASTA DI LIVELLO
Per Cabriolet utilizzare n. 120367
da £85,78
da £85,78
# 015
MPN: 11500121
PERNO
Superamento
Superamento
Questa parte sostituisce il numero di parte 13540820
# 016
MPN: 107868
TUBO DELL'ASTINA
da £41,21
da £41,21
# 017
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 018
MPN: 103936
TAPPO OLIO
da £45,00
da £45,00
# 019
MPN: 115655
BASE FILTRO
da £112,00
da £112,00
# 020
MPN: 100325/OE
FILTRO OLIO (FLUSSO COMPLETO)
da £56,00
da £56,00
# 021
MPN: 100327
UNIONE
da £42,00
da £42,00
Questa parte sostituisce il numero di parte 240216
# 022
MPN: 147689
GUARNIZIONE
da £4,08
da £4,08
Questa parte sostituisce il numero di parte 106179 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 134961
GUARNIZIONE
da £2,27
da £2,27
Questa parte sostituisce il numero di parte 103942
# 024
MPN: 103944
ANELLO DI TENUTA DEL FILTRO
da £39,78
da £39,78
Questa parte sostituisce il numero di parte 24124 - e 4 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 100332
FILTRO COPPA
da £10,27
da £10,27
Questa parte sostituisce il numero di parte 240387 - e 13 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 105998
TUBO PRELIEVO OLIO
# 027
MPN: 106900
MOLLA PER VALVOLA DI REGOLAZIONE DELLA PRESSIONE
da £3,71
da £3,71
# 028
MPN: 125885
PISTONE
da £126,45
da £126,45
Questa parte sostituisce il numero di parte 106236 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 106237
TAPPO
da £48,21
da £48,21
# 030
MPN: 106238
DISTANZIATORE
da £1,61
da £1,61
# 031
MPN: 144487
GUARNIZIONE
da £19,08
da £19,08
# 032
MPN: 122592
UNITÀ MITTENTE M18X1.5
da £320,85
da £320,85
Questa parte sostituisce il numero di parte 114927 - e 1 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 034
MPN: 107576
TERMISTORE TEMPERATURA OLIO
da £68,94
da £68,94
Questa parte sostituisce il numero di parte 4159681 - e 1 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 145712
RADIATORE OLIO
da £731,85
da £731,85
Questa parte sostituisce il numero di parte 106965 - e 1 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 102668
UNIONE
da £34,35
da £34,35
Questa parte sostituisce il numero di parte 100319
# 037
MPN: 110664
INTERRUTTORE SPIA PRESSIONE OLIO
da £12,82
da £12,82
# 038
MPN: 116476
TUBO DAL RADIATORE AL CARTER
Ad esaurimento utilizzare n. 116477
da £194,87
da £194,87
# 039
MPN: 117955
TUBO DAL RAFFREDDATORE AL SUPPORTO FILTRO
da £142,38
da £142,38
Questa parte sostituisce il numero di parte 116477 - e 1 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 102302
UNIONE
Per Cabriolet q = 1
da £66,36
da £66,36
# 041
MPN: 10261860
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 10279550 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 12574211
DADO AUTOBLOCCANTE
da £0,71
da £0,71
# 043
MPN: 102947
VIBRAZIONI - SUPPORTO SMORZANTE
da £7,25
da £7,25
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 12638101
Rondella
da £0,71
da £0,71
# 045
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 12575411
NOCE
Superamento
Superamento
# 047
MPN: 112388
CAVO INTERRUTTORE
da £5,90
da £5,90
# 048
MPN: 12644421
Rondella
Superamento
Superamento
# 049
MPN: 13516521
PRIGIONIERO SUL CARTER
Superamento
Superamento
Questa parte sostituisce il numero di parte 102682 - e 1 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 10519624
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 127496
RONDELLA Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 16102311
NOCE
da £0,45
da £0,45
Questa parte sostituisce il numero di parte 16102315
# 053
MPN: 103929
SCUDO MANOVELLA
da £60,23
da £60,23
# 054
MPN: 103933
STAFFA DI FISSAGGIO
da £8,49
da £8,49
# 055
MPN: 10977710
BULLONE
# 056
MPN: 11195471
Rondella
Superamento
Superamento
# 057
MPN: 107073
SCUDO COPPA
da £55,50
da £55,50
Questa parte sostituisce il numero di parte 40361305
# 058
MPN: 107074
PIATTO
da £29,35
da £29,35
Questa parte sostituisce il numero di parte 40361206 - e 1 altro. Fare clic per visualizzare i dettagli
# 059
MPN: 13541124
BORCHIA LUNGA
da £13,27
da £13,27
Questa parte sostituisce il numero di parte 13541121
# 060
MPN: 13540821
BORCHIA CORTA
Superamento
Superamento
# 061
MPN: 15896214
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 15896211
# 062
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 063
MPN: 119064
termostato
Per Cabriolet
da £33,11
da £33,11
# 064
MPN: 10257060
GUARNIZIONE
Per Cabriolet
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
# 065
MPN: 119063
UNIONE
Per Cabriolet
da £16,97
da £16,97
# 066
MPN: 12639021
Rondella
Per Cabriolet
# 067
MPN: 121160
RADIATORE OLIO
Per Cabriolet
# 068
MPN: 121161
MOTORE ELETTROVENTOLA
Per Cabriolet
da £82,02
da £82,02
# 068
MPN: 122951
VENTILATORE
Per parte. NO. 68
da £33,92
da £33,92
# 069
MPN: 121173
TUBO DAL RADIATORE AL CARTER
Per Cabriolet
da £359,81
da £359,81
# 070
MPN: 121172
TUBO DAL RAFFREDDATORE AL FILTRO - SUPPORTO
Per Cabriolet
da £98,15
da £98,15
# 071
MPN: 10450890
MORSETTO
Per Cabriolet
da £0,53
da £0,53
# 072
MPN: 121162
DISTANZIATORE
Per Cabriolet
da £16,32
da £16,32
# 073
MPN: 121163
staffa
Per Cabriolet
da £14,86
da £14,86
# 074
MPN: 10901921
VITE
Per Cabriolet
da £0,42
da £0,42
Questa parte sostituisce il numero di parte 10901924 - e 1 altro. Fare clic per visualizzare i dettagli
# 075
MPN: 12639721
Rondella
Per Cabriolet
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12639711
# 076
MPN: 106850
Rondella
Per Cabriolet
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 077
MPN: 15896221
NOCE
Per Cabriolet
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 15896225
# 078
MPN: 122282
staffa
Per Cabriolet
da £13,03
da £13,03
# 079
MPN: 12574521
NOCE
Per Cabriolet
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 12574511
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO RILASCIO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA FRENANTE (VALIDO SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA FRENANTE (VALIDO PER GUIDA A DESTRA - PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZE PER FRENI ANTERIORI E POSTERIORI (VALIDE SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZE PER FRENI ANTERIORI E POSTERIORI (VALIDE PER GUIDA A DESTRA-PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO FRENO A MANO (VALIDO SOLO PER GUIDA A SINISTRA FINO AL TELAIO N. 43011) DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO FRENO A MANO (VALIDO PER GUIDA A DESTRA - PER GUIDA A SINISTRA DAL TELAIO N. 43013) DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SOSPENSIONE POSTERIORE - WISHBBNES DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ACCENSIONE MOTORE - (QUATTROVALVOLE) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ACCENSIONE DEL MOTORE - (CABRIOLET) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI GENERAZIONE ELETTRICA - (MOTORE CON CINGHIA SINGOLA) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI GENERAZIONE ELETTRICA - (MOTORE CON 2 CINGHIA INDIVIDUALE) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) COMANDO ACCELERATORE E IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) SCOCCA - ELEMENTI INTERNI - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROZZERIA - ELEMENTI INTERNI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) ISOLAMENTO BAGAGLIAIO E ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE ISOLANTE VANO BAGAGLI E PASSEGGERO - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PORTE - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PORTE - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARAURTI, FARI E VETRI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARAURTI, LUCI E VETRI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) SEDILI - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) SEDILI - CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TETTO, TUNNEL E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) QUADRO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) TERGICRISTALLO - RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TETTO APRIBILE - QUATTROVALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) IN ALTO: CABRIOLET DIAGRAMMA DELLE PARTI")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO - MECCANICHE DIAGRAMMA DELLE PARTI")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO - CARROZZERIE DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA CARBURANTE E TUBAZIONI (QUATTROVALVOLE) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) POMPA CARBURANTE E TUBI (CABRIOLET) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DI INIEZIONE DEL CARBURANTE - DISTRIBUTORI DI CARBURANTE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
