013 - Alloggiamento e collegamento dell'acceleratore

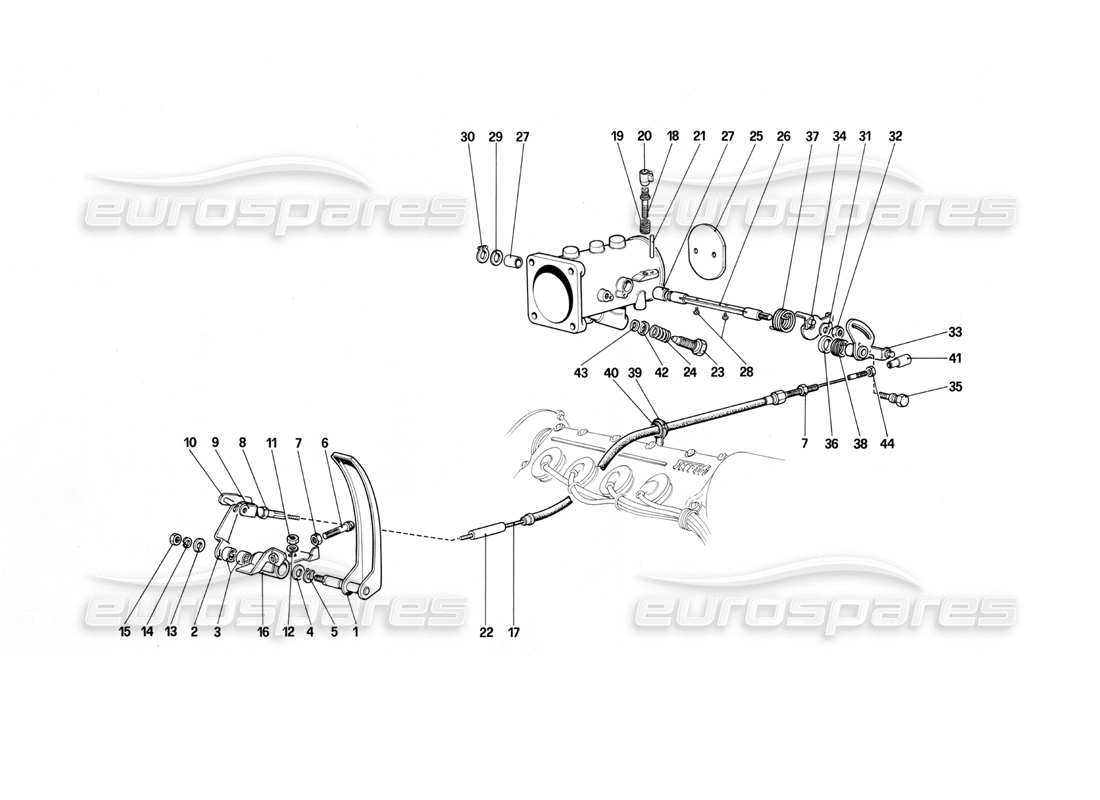

Ferrari Mondial 3.0 QV (1984) Throttle Housing and Linkage Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 120073
PEDALE DELL'ACCELERATORE
da £47,25
da £47,25
# 002
MPN: 115399
LEVA
da £11,86
da £11,86
# 003
MPN: 101677
CUSCINETTO A RULLI
da £2,08
da £2,08
# 004
MPN: 108576
SPESSO
da £0,86
da £0,86
# 005
MPN: 11066076
ANELLO SEEGER
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 11066075
# 006
MPN: 105232
VITE DI CONTROLLO
da £3,71
da £3,71
# 007
MPN: 16102311
NOCE
da £0,45
da £0,45
Questa parte sostituisce il numero di parte 16102315
# 008
MPN: 10725911
DADO DI BLOCCAGGIO
Superamento
Superamento
Questa parte sostituisce il numero di parte 95900403
# 009
MPN: 100655
FORCHETTA
da £56,31
da £56,31
Questa parte sostituisce il numero di parte 550015 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 100656
PERNO CON CINTURINO
da £2,47
da £2,47
# 011
MPN: 16100824
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 10519624
DISTANZIATORE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 16100824
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 120070
SUPPORTO PEDALE ACCELERATORE
da £59,46
da £59,46
# 017
MPN: 118817
CAVO DI COMANDO PER ACCELERATORE
da £101,00
da £101,00
# 018
MPN: 114366
REGOLARE LA VITE DELLA LEVA DI COMANDO DELL'ACCELERATORE
da £4,53
da £4,53
# 019
MPN: 107824
PRIMAVERA
da £1,40
da £1,40
# 020
MPN: 111182
SPINA ANTIMANOMISSIONE
da £12,77
da £12,77
# 021
MPN: 114367
PERNO PER TAPPO
da £0,58
da £0,58
# 022
MPN: 120027
PROTEZIONE DEL CAVO
da £89,74
da £89,74
# 023
MPN: 119308
VITE REGOLAZIONE ARIA
Per CH utilizzare n. 119308
da £2,36
da £2,36
# 024
MPN: 113571
PRIMAVERA
da £40,12
da £40,12
# 025
MPN: 114851
ACCELERATORE
da £37,10
da £37,10
# 026
MPN: 114852
MANDRINO ACCELERATORE
da £48,79
da £48,79
# 027
MPN: 107443
CESPUGLIO
da £7,23
da £7,23
# 028
MPN: 115361
VITE
da £0,74
da £0,74
# 029
MPN: 13550401
Rondella
da £0,71
da £0,71
# 030
MPN: 11065976
ANELLO SEEGER
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11065975
# 031
MPN: 113566
RONDELLA Rondella
da £2,22
da £2,22
# 032
MPN: 16102321
NOCE
da £1,42
da £1,42
# 033
MPN: 118296
LEVA COMANDO ACCELERATORE
Superamento
Superamento
# 034
MPN: 115590
LEVA DI REGOLAZIONE DELL'ACCELERATORE
da £57,39
da £57,39
# 035
MPN: 114863
PERNO DELLA LEVA
Superamento
Superamento
# 036
MPN: 114986
RONDELLA Rondella
da £0,81
da £0,81
# 037
MPN: 115573
PRIMAVERA
da £19,90
da £19,90
# 038
MPN: 118294
PRIMAVERA
da £12,53
da £12,53
# 039
MPN: 118809
PIASTRA DI SUPPORTO PER CAVO
da £10,21
da £10,21
# 040
MPN: 10396580
GIUSTO - PIOMBO
da £1,17
da £1,17
Questa parte sostituisce il numero di parte 100286
# 041
MPN: 173999
GIUNTO SFERICO ACCELERATORE FILETTO DX
da £4,47
da £4,47
Questa parte sostituisce il numero di parte 105617
# 042
MPN: 115204
PIATTO
Solo CH
da £11,16
da £11,16
# 043
MPN: 114919
GOMMINO
Solo CH
da £0,96
da £0,96
Questa parte sostituisce il numero di parte 103037
# 044
MPN: 15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
