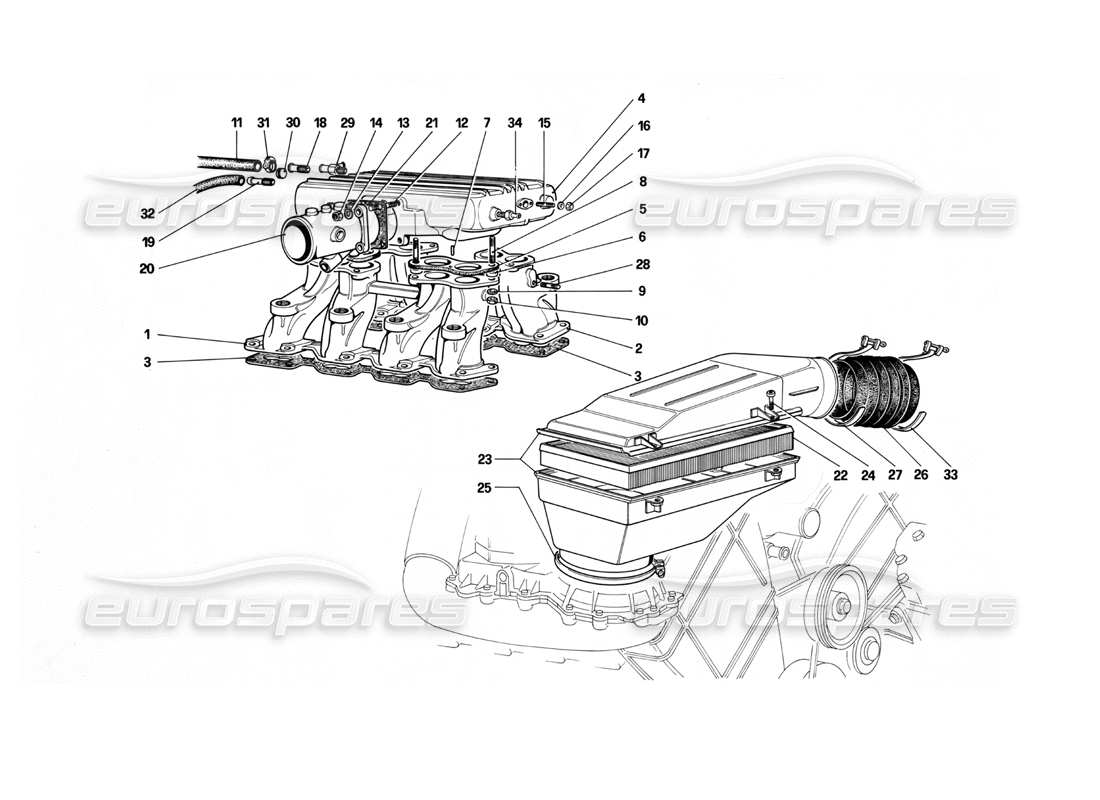

012 - Aspirazione aria e collettori
Ferrari Mondial 3.0 QV (1984) Air Intake and Manifolds Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
117499
COLLETTORE DI ASPIRAZIONE, DESTRA
Dal motore n. 1847 usa n. 123203
Superamento
Superamento
Questa parte sostituisce il numero di parte 111961
#
002
MPN:
117500
COLLETTORE DI ASPIRAZIONE, SINISTRO
Dal motore n. 1847 usa n. 123204
Superamento
Superamento
Questa parte sostituisce il numero di parte 111963
#
003
MPN:
135093
GUARNIZIONE
da
£3,79
da
£3,79
Questa parte sostituisce il numero di parte 117262
#
004
MPN:
118739

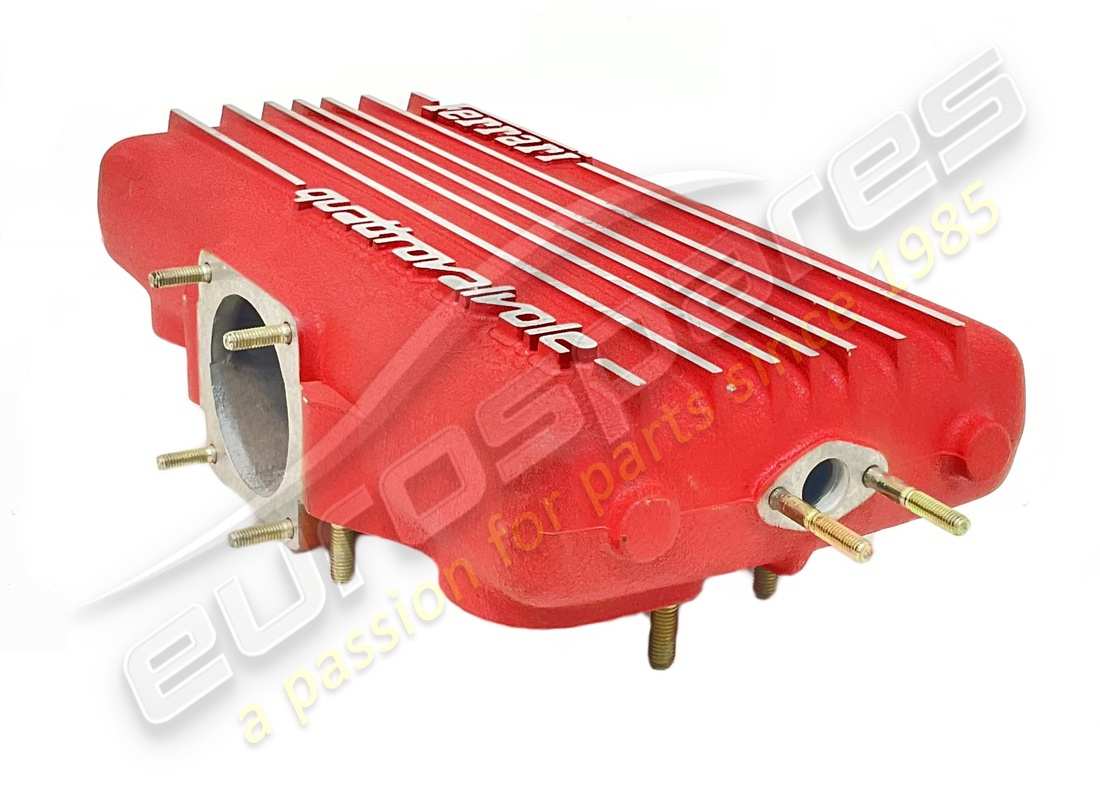

GRUPPO CAMERA PLENUM
CH escluso
da
£712,89
da
£712,89
Questa parte sostituisce il numero di parte 118621
- e 1 altro. Fare clic per visualizzare i dettagli
#
004
MPN:
120595
CORPO PER MANDATA ARIA AI COLLETTORI
Con l'assemblea n. 120596
Superamento
Superamento
#
004
MPN:
120596
CORPO MANDATA ARIA AI COLLETTORI, COMPLETO
Solo CH
da
£326,15
da
£326,15
Questa parte sostituisce il numero di parte 120595
- e 1 altro. Fare clic per visualizzare i dettagli
#
005
MPN:
114983
GUARNIZIONE
da
£14,92
da
£14,92
#
006
MPN:
114984
DISTANZIATORE
da
£11,85
da
£11,85
#
007
MPN:
10331111
TASSELLO DI CENTRAGGIO
da
£22,58
da
£22,58
#
008
MPN:
13543521
PERNO
Superamento
Superamento
#
009
MPN:
11198074
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
010
MPN:
16100824
NOCE
da
£0,48
da
£0,48
Questa parte sostituisce il numero di parte 16100814
- e 1 altro. Fare clic per visualizzare i dettagli
#
011
MPN:
120232
TUBO IN GOMMA PER SERVO - DEPRESSIONE FRENO
da
£7,52
da
£7,52
#
012
MPN:
13541124
PERNO
da
£12,54
da
£12,54
Questa parte sostituisce il numero di parte 13541121
#
013
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
014
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
015
MPN:
13541621
PERNO
Superamento
Superamento
#
016
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
017
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
018
MPN:
109798
NIPPLO PER SERVO ASPIRAZIONE - FRENO
da
£9,72
da
£9,72
#
019
MPN:
113652
NIPPLO PER DEPRESSIONE SULLA STAZIONE DI ACCENSIONE CENTRALE
da
£2,90
da
£2,90
#
020
MPN:
118887
CORPO FARFALLATO
Con l'assemblea n. 118888
Superamento
Superamento
#
020
MPN:
118888
CORPO FARFALLATO COMPLETO
CH escluso
Superamento
Superamento
Questa parte sostituisce il numero di parte 118887
#
020
MPN:
120589
CORPO FARFALLATO COMPLETO
da
£179,22
da
£179,22
Questa parte sostituisce il numero di parte 120590
- e 1 altro. Fare clic per visualizzare i dettagli
#
020
MPN:
120590
CORPO FARFALLATO
Con l'assemblea n. 120589
Superamento
Superamento
#
021
MPN:
135098
GUARNIZIONE
da
£4,20
da
£4,20
Questa parte sostituisce il numero di parte 115038
- e 1 altro. Fare clic per visualizzare i dettagli
#
022
MPN:
118006
FILTRO DELL'ARIA
da
£15,74
da
£15,74
#
023
MPN:
118313
PRESA D'ARIA
da
£413,94
da
£413,94
#
024
MPN:
14305426
VITE
Superamento
Superamento
#
025
MPN:
114996
MORSETTO
da
£15,56
da
£15,56
#
026
MPN:
114019
MANICA
da
£45,36
da
£45,36
#
027
MPN:
10292390
CLIP DEL GIUBILEO
Superamento
Superamento
#
027
MPN:
10301890
MORSETTO
Superamento
Superamento
#
028
MPN:
11500021
PERNO
da
£9,50
da
£9,50
#
029
MPN:
119466
NIPPLO PER BLOW-BY E AC
da
£16,48
da
£16,48
#
030
MPN:
10269750
CAP
da
£1,02
da
£1,02
Questa parte sostituisce il numero di parte 95184
#
031
MPN:
13000390
MORSETTO
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12179590
- e 1 altro. Fare clic per visualizzare i dettagli
#
032
MPN:
115412
TUBO ASPIRAZIONE AL DIGIPLEX
da
£1,42
da
£1,42
Questa parte sostituisce il numero di parte 169456
- e 1 altro. Fare clic per visualizzare i dettagli
#
033
MPN:
10301890
MORSETTO
Superamento
Superamento
#
034
MPN:
117286
UNIONE
Solo CH
da
£10,88
da
£10,88
