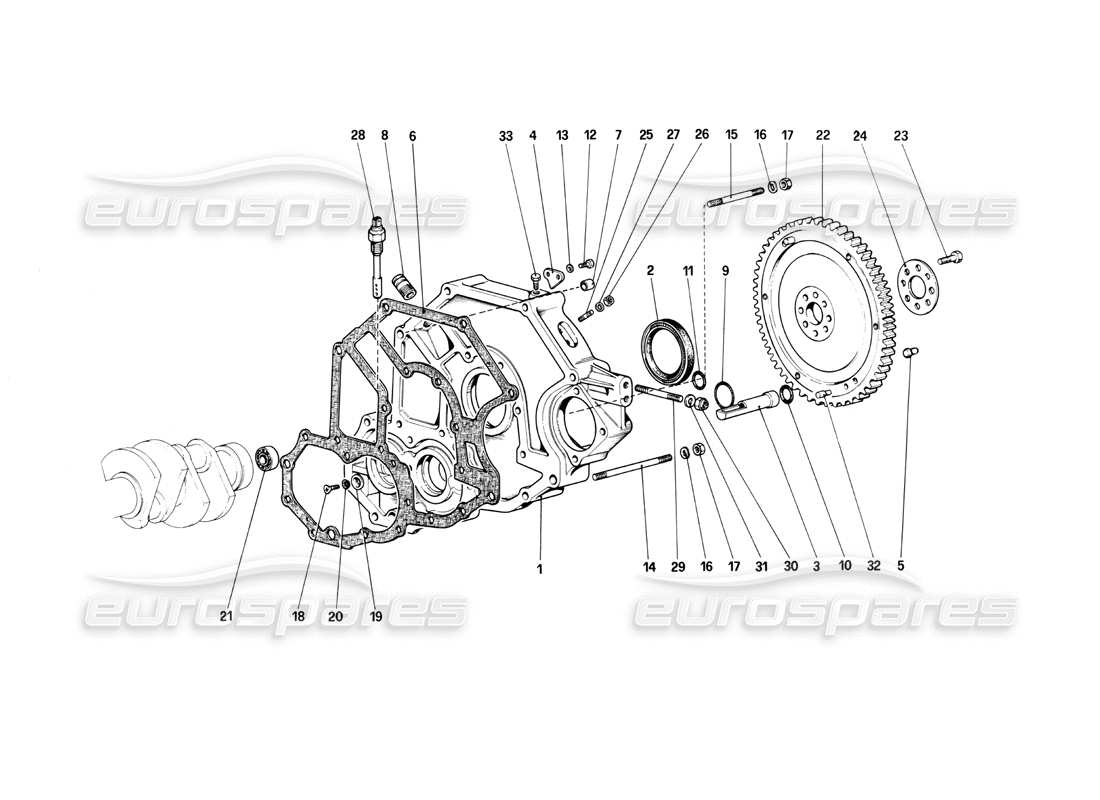

004 - Distanziale alloggiamento volano e frizione
Ferrari Mondial 3.0 QV (1984) Flywheel and Clutch Housing Spacer Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 118516
CORPO INTERMEDIO
Con l'assemblea n. 121512
Superamento
Superamento
# 002
MPN: 200323
PARAOLIO PRINCIPALE POSTERIORE
da £24,95
da £24,95
Questa parte sostituisce il numero di parte 106244 - e 2 altro. Fare clic per visualizzare i dettagli
Alternativa (#139885) SET GUARNIZIONI MOTORE Genuine Ferrari Parte - Nuovo (Per ordinare)
Include guarnizioni della testata e anelli di lubrificazione
Include guarnizioni della testata e anelli di lubrificazione
# 003
MPN: 104035
TUBO DI TRASFERIMENTO OLIO
da £34,36
da £34,36
# 004
MPN: 114603
PIATTO
da £6,47
da £6,47
Questa parte sostituisce il numero di parte 104034 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 101535
TASSELLO
da £24,78
da £24,78
Questa parte sostituisce il numero di parte 94892 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 147677
GUARNIZIONE
da £56,56
da £56,56
Questa parte sostituisce il numero di parte 104202
# 007
MPN: 102692
TASSELLO
da £4,94
da £4,94
# 008
MPN: 102705
UNIONE
da £79,26
da £79,26
# 009
MPN: 114947
ANELLO DI TENUTA
da £2,36
da £2,36
# 010
MPN: 103775
ANELLO DI TENUTA
da £1,79
da £1,79
# 011
MPN: 104214
ANELLO DI TENUTA
da £2,57
da £2,57
# 012
MPN: 10977621
VITE
da £1,18
da £1,18
# 013
MPN: 106849
Rondella A MOLLA
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
# 014
MPN: 104217
BORCHIA LUNGA
da £15,39
da £15,39
# 015
MPN: 13952421
BORCHIA CORTA
da £0,90
da £0,90
# 016
MPN: 11194071
Rondella
Superamento
Superamento
# 017
MPN: 16100824
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 111213
VITE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 108040
# 019
MPN: 108039
Rondella
da £2,99
da £2,99
# 020
MPN: 108041
Rondella
da £0,49
da £0,49
# 021
MPN: 103877
CUSCINETTO PILOTA
da £16,00
da £16,00
Questa parte sostituisce il numero di parte 24940440
# 022
MPN: 111971
VOLANO MOTORE -
Per il CH n. 118910
da £957,56
da £957,56
# 022
MPN: 121512
CORPO INTERMEDIO, COMPLETO
da £378,51
da £378,51
Questa parte sostituisce il numero di parte 118073 - e 5 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 201755
BULLONE
da £1,16
da £1,16
Questa parte sostituisce il numero di parte 103875
Alternativa (#70001612) KIT FRIZIONE (F1) Genuine Ferrari Parte - Nuovo in magazzino
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
# 024
MPN: 103876
Rondella
da £4,46
da £4,46
Questa parte sostituisce il numero di parte 12833
Alternativa (#70001612) KIT FRIZIONE (F1) Genuine Ferrari Parte - Nuovo in magazzino
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
# 025
MPN: 13539024
SENSORE FISSAGGIO BORCHIA
da £0,82
da £0,82
Questa parte sostituisce il numero di parte 13539021
# 026
MPN: 15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
# 027
MPN: 106849
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
# 028
MPN: 116053
Sensore livello olio cambio
da £42,36
da £42,36
# 029
MPN: 13544324
PERNO
da £9,07
da £9,07
Questa parte sostituisce il numero di parte 13544321
# 030
MPN: 104030
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16104125
# 031
MPN: 12601371
Rondella
Superamento
Superamento
# 032
MPN: 114769
TASSELLO
da £15,08
da £15,08
# 033
MPN: 13825821
VITE
Superamento
Superamento
