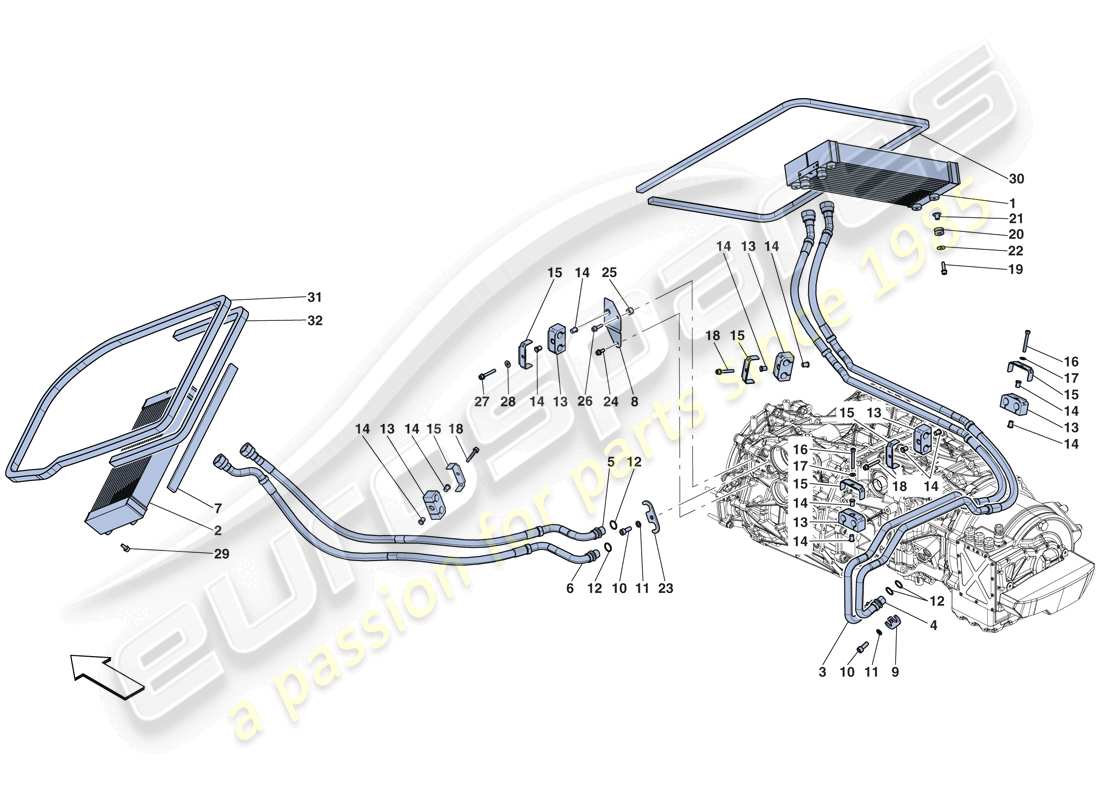

0021 - SISTEMA DI RAFFREDDAMENTO OLIO DEL CAMBIO
Ferrari LaFerrari Aperta (USA) GEARBOX OIL COOLING SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 298095
Radiatore dell'olio del cambio
da £1.218,74
da £1.218,74
# 002
MPN: 294318
RADIATORE OLIO FRIZIONE
da £849,41
da £849,41
# 003
MPN: 305209
TUBO MANDATA OLIO GL
da £454,15
da £454,15
# 004
MPN: 305208
TUBO RITORNO OLIO GL
da £454,15
da £454,15
# 005
MPN: 305206
TUBO DI RITORNO FLUIDO ATF
da £285,94
da £285,94
# 006
MPN: 305207
TUBO MANDATA FLUIDO ATF
da £353,23
da £353,23
# 007
MPN: 303322
SCHIUMA ADESIVA
da £2,39
da £2,39
# 008
MPN: 299800
staffa
da £23,58
da £23,58
# 009
MPN: 287095
FORCHETTA
da £54,73
da £54,73
# 010
MPN: 14306321
VITE
-M8 X 20-
da £0,47
da £0,47
# 011
MPN: 14499424
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 14499401 che abbiamo in magazzino
# 012
MPN: 254644
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14453481
# 013
MPN: 243396
BLOCCO PILERIA ANTERIORE IN GOMMA
da £8,32
da £8,32
# 014
MPN: 243399
BOCCOLA
da £0,50
da £0,50
# 015
MPN: 243398
PIATTO
da £4,57
da £4,57
# 016
MPN: 13027824
VITE
da £2,17
da £2,17
# 017
MPN: 13550224
Rondella
da £0,79
da £0,79
# 018
MPN: 231624
VITE
-M6 X 45-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14305924
# 019
MPN: 231619
VITE
-M6 X 22-
da £0,53
da £0,53
# 020
MPN: 103549
GOMMINO
da £0,74
da £0,74
# 021
MPN: 149707
SPESSO
da £0,64
da £0,64
# 022
MPN: 12643724
Rondella
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 287096
FORCHETTA
da £54,73
da £54,73
# 024
MPN: 248334
VITE
da £0,47
da £0,47
# 025
MPN: 292132
DISTANZIATORE
da £2,85
da £2,85
# 026
MPN: 231619
VITE
-M6 X 22-
da £0,54
da £0,54
# 027
MPN: 231623
VITE
-M6 X 40-
da £0,47
da £0,47
# 028
MPN: 12646624
Rondella
da £0,54
da £0,54
# 029
MPN: 231616
VITE
-M6 X 14-
da £0,53
da £0,53
# 030
MPN: 85744500
GUARNIZIONE
da £20,90
da £20,90
# 031
MPN: 86065100
GUARNIZIONE
da £27,94
da £27,94
# 032
MPN: 85933600
GUARNIZIONE
da £24,06
da £24,06
