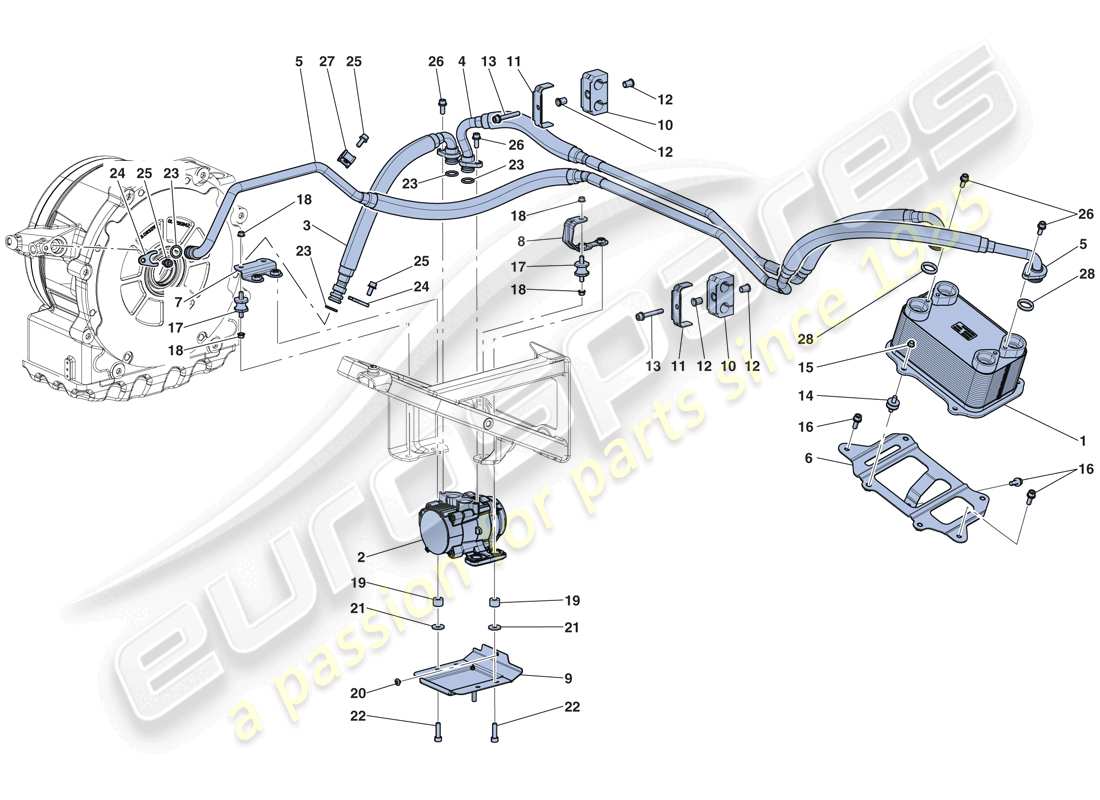

0020 - RAFFREDDAMENTO MOTORE ELETTRICO
Ferrari LaFerrari Aperta (Europe) ELECTRIC MOTOR COOLING Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 286140
SCAMBIATORE DI CALORE OLIO-ACQUA
da £689,65
da £689,65
# 002
MPN: 283006
Pompa dell'olio
da £1.586,62
da £1.586,62
# 003
MPN: 299894
TUBO PIENO OLIO DA ME1 ALLA POMPA
da £370,05
da £370,05
# 004
MPN: 299896
TUBO MANDATA OLIO DA POMPA A SCAMBIATORE DI CALORE
da £639,18
da £639,18
# 005
MPN: 304337
TUBO DI RITORNO OLIO DALLO SCAMBIATORE DI CALORE A ME1
da £639,18
da £639,18
# 006
MPN: 307940
staffa
da £43,40
da £43,40
Questa parte sostituisce il numero di parte 299749
# 007
MPN: 299463
STAFFA POMPA OLIO POSTERIORE ME1
da £23,58
da £23,58
# 008
MPN: 301751
STAFFA POMPA OLIO ANTERIORE ME1
da £28,58
da £28,58
# 009
MPN: 299623
ME1 SERBATOIO RACCOLTA OLIO POMPA
da £94,37
da £94,37
# 010
MPN: 243396
BLOCCO PILERIA ANTERIORE IN GOMMA
da £8,32
da £8,32
# 011
MPN: 243398
PIATTO
da £4,57
da £4,57
# 012
MPN: 243399
BOCCOLA
da £0,53
da £0,53
# 013
MPN: 231623
VITE
-M6 X 40-
da £0,47
da £0,47
# 014
MPN: 225408
BOCCOLA CILINDRICA
da £4,70
da £4,70
# 015
MPN: 132877
NOCE
da £1,65
da £1,65
Questa parte sostituisce il numero di parte 67190100
# 016
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14433124
# 017
MPN: 284347
BOCCOLA FISSAGGIO POMPA SERVOSTERZO
da £12,26
da £12,26
# 018
MPN: 132877
NOCE
da £1,70
da £1,70
Questa parte sostituisce il numero di parte 67190100
# 019
MPN: 299624
BOCCOLA
da £2,79
da £2,79
# 020
MPN: 14622387
CAP
da £1,70
da £1,70
# 021
MPN: 10523424
Rondella
da £0,53
da £0,53
# 022
MPN: 14432224
VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14432221
# 023
MPN: 286421
GUARNIZIONE
da £0,52
da £0,52
# 024
MPN: 293386
FORCELLA PER ME1 TUBO DI RAFFREDDAMENTO
da £20,56
da £20,56
# 025
MPN: 231616
VITE
-M6 X 14-
da £0,53
da £0,53
# 026
MPN: 248334
VITE
da £0,47
da £0,47
# 027
MPN: 10441490
STAFFA CON GUAINA
da £0,53
da £0,53
# 028
MPN: 122791
GUARNIZIONE
da £1,26
da £1,26
