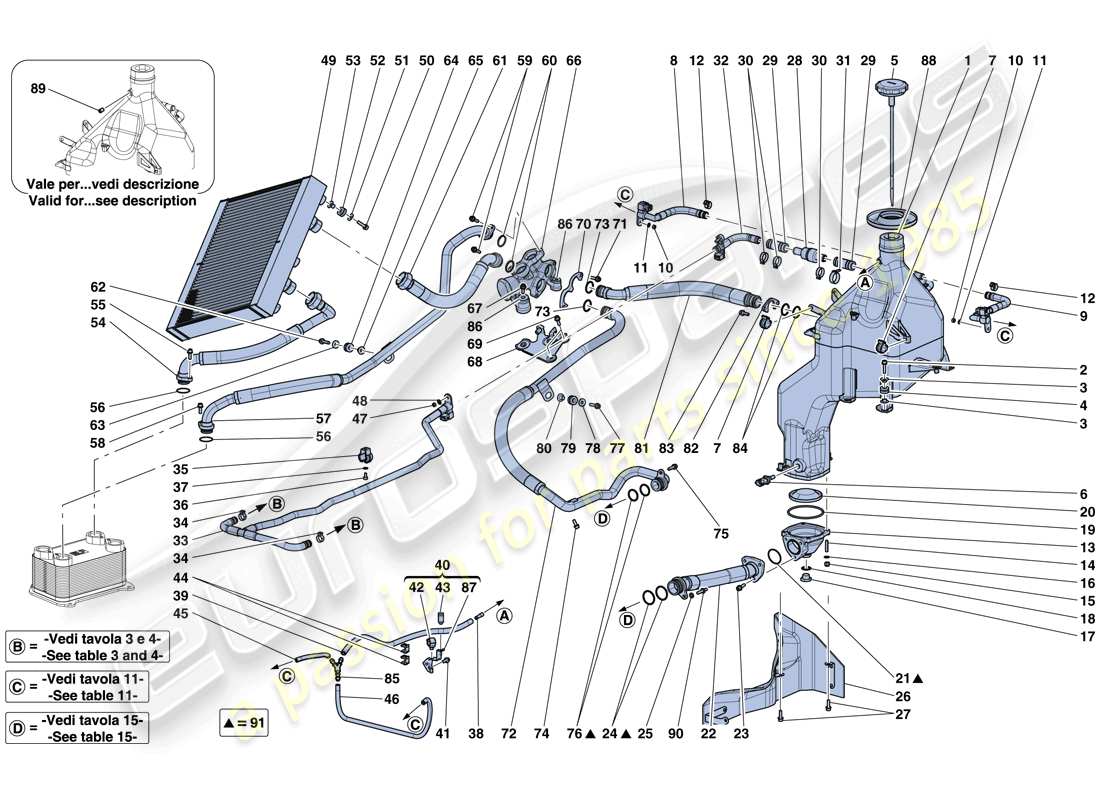

0014 - SISTEMA DI LUBRIFICAZIONE E SISTEMA DI RECUPERO VAPORI OLIO
Ferrari LaFerrari Aperta (Europe) LUBRICATION SYSTEM AND OIL VAPOUR RECOVERY SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 298381
COMPL. CISTERNA
da £2.317,06
da £2.317,06
# 002
MPN: 231620
VITE
-M6 X 25-
da £0,53
da £0,53
# 003
MPN: 183898
BOCCOLA FLANGIATA
da £1,65
da £1,65
# 004
MPN: 177576
GOMMINO
da £1,18
da £1,18
# 005
MPN: 301598
TAPPO COMPLETO DI ASTA DI LIVELLO
da £218,66
da £218,66
# 006
MPN: 180137
SENSORE TEMPERATURA ACQUA/OLIO
da £8,34
da £8,34
# 007
MPN: 198273
CLIP
da £1,01
da £1,01
# 008
MPN: 297612
TUBO DI SCARICO DX
da £58,02
da £58,02
# 009
MPN: 297614
TUBO DI SCARICO SX
da £58,02
da £58,02
# 010
MPN: 15896477
NOCE
da £0,68
da £0,68
# 011
MPN: 12604179
Rondella
da £0,53
da £0,53
# 012
MPN: 13432270
COLLETTO PER MANICA
da £0,56
da £0,56
# 013
MPN: 290848
PRELIEVO SERBATOIO OLIO
da £201,83
da £201,83
# 014
MPN: 11500424
BULLONE PRIGIONIERO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 11500421
# 015
MPN: 102948
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12574211 - e 3 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 10300711
CAP
da £0,58
da £0,58
Questa parte sostituisce il numero di parte 10300771
# 018
MPN: 10257060
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 100332
FILTRO COPPA
da £10,27
da £10,27
Questa parte sostituisce il numero di parte 240387 - e 13 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 153628
GUARNIZIONE
da £0,54
da £0,54
# 022
MPN: 290509
TUBO OLIO DA SERBATOIO PRESA A POMPA
da £454,15
da £454,15
# 023
MPN: 231618
VITE
-M6 X 20-
da £0,53
da £0,53
# 024
MPN: 104212
GUARNIZIONE
da £0,53
da £0,53
# 025
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 302113
SCUDO CALORE PER SERBATOIO E TUBO OLIO
da £159,79
da £159,79
# 027
MPN: 231618
VITE
-M6 X 20-
da £0,53
da £0,53
# 028
MPN: 294255
VALVOLA DI CONTROLLO
da £179,31
da £179,31
# 029
MPN: 257673
TUBO IN GOMMA
da £68,11
da £68,11
# 030
MPN: 13432870
COLLARE
da £6,09
da £6,09
Questa parte sostituisce il numero di parte 164015
# 031
MPN: 262109
MORSETTO PER COLLARE
da £0,67
da £0,67
Questa parte sostituisce il numero di parte 10860270 - e 1 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 290579
TUBO VAPORE TESTATA POSTERIORE
da £386,95
da £386,95
# 033
MPN: 304129
TUBO VAPORE TESTA ANTERIORE
da £134,55
da £134,55
# 034
MPN: 13432270
COLLETTO PER MANICA
da £0,56
da £0,56
# 035
MPN: 285268
STAFFA CON GUAINA
da £39,52
da £39,52
# 036
MPN: 14304024
VITE
-M5 X 10-
da £0,47
da £0,47
# 037
MPN: 12601174
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 12601173 che abbiamo in magazzino - e 5 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 117715
CONNETTORE
-Non per USA, CDN, USA LIGHT-
da £2,37
da £2,37
Questa parte sostituisce il numero di parte 119607
# 039
MPN: 303408
TUBO IN GOMMA
-Non per USA, CDN, USA LIGHT-
da £113,24
da £113,24
# 040
MPN: 303343
COMPL. STAFFA TUBO SFIATO SERBATOIO COLLETTORE
-Non per USA, CDN, USA LIGHT-
da £26,06
da £26,06
Questa parte sostituisce il numero di parte 303148
# 041
MPN: 248334
VITE
-Non per USA, CDN, USA LIGHT-
da £0,47
da £0,47
# 042
MPN: 198253
CLIP
-Non per USA, CDN, USA LIGHT-
da £2,05
da £2,05
# 043
MPN: 14574287
CLIP
-Non per USA, CDN, USA LIGHT-
da £5,02
da £5,02
# 044
MPN: 145543
CLIP
-Non per USA, CDN, USA LIGHT-
da £0,54
da £0,54
# 045
MPN: 303406
TUBO IN GOMMA
-Non per USA, CDN, USA LIGHT-
da £28,58
da £28,58
# 046
MPN: 303407
TUBO IN GOMMA
-Non per USA, CDN, USA LIGHT-
da £79,89
da £79,89
# 047
MPN: 15896477
NOCE
da £0,68
da £0,68
# 048
MPN: 12604179
Rondella
da £0,53
da £0,53
# 049
MPN: 297420
RADIATORE OLIO MOTORE
da £1.593,77
da £1.593,77
# 050
MPN: 231619
VITE
-M6 X 22-
da £0,52
da £0,52
# 051
MPN: 12643724
Rondella
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 103549
GOMMINO
da £0,74
da £0,74
# 053
MPN: 149707
SPESSO
da £0,63
da £0,63
# 054
MPN: 296423
TUBO MANDATA OLIO MOTORE DAL RADIATORE ALLO SCAMBIATORE DI CALORE
da £415,26
da £415,26
# 055
MPN: 231617
VITE
-M6 X 18-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 14433124
# 056
MPN: 122791
GUARNIZIONE
da £1,26
da £1,26
# 057
MPN: 300471
TUBO DI RITORNO OLIO DALLO SCAMBIATORE DI CALORE AL TERMOSTATO
da £521,43
da £521,43
# 058
MPN: 231617
VITE
-M6 X 18-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 14433124
# 059
MPN: 231620
VITE
-M6 X 25-
da £0,53
da £0,53
# 060
MPN: 122791
GUARNIZIONE
da £1,26
da £1,26
# 061
MPN: 296421
TUBO MANDATA OLIO MOTORE DA TERMOSTATO A RADIATORE
da £292,57
da £292,57
# 062
MPN: 231621
VITE
-M6 X 30-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 216568
# 063
MPN: 12643724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 064
MPN: 103549
GOMMINO
da £0,74
da £0,74
# 065
MPN: 149707
SPESSO
da £0,67
da £0,67
# 066
MPN: 304797
COMPL. TERMOSTATO OLIO
da £240,54
da £240,54
Questa parte sostituisce il codice articolo 268336 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 067
MPN: 231623
VITE
-M6 X 40-
da £0,47
da £0,47
# 068
MPN: 304399
STAFFA FISSAGGIO TERMOSTATO
da £58,86
da £58,86
# 069
MPN: 231618
VITE
-M6 X 20-
da £0,53
da £0,53
# 070
MPN: 258945
FORCELLA FERMA TUBO
da £14,14
da £14,14
# 071
MPN: 231620
VITE
-M6 X 25-
da £0,53
da £0,53
# 072
MPN: 315166
TUBO MANDATA OLIO DAL MOTORE AL TERMOSTATO
da £588,71
da £588,71
Questa parte sostituisce il numero di parte 290504
# 073
MPN: 122791
GUARNIZIONE
da £1,26
da £1,26
# 074
MPN: 248334
VITE
da £0,47
da £0,47
# 075
MPN: 231619
VITE
-M6 X 22-
da £0,54
da £0,54
# 076
MPN: 121903
GUARNIZIONE
da £0,47
da £0,47
# 077
MPN: 231621
VITE
-M6 X 30-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 216568
# 078
MPN: 12643724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 079
MPN: 103549
GOMMINO
da £0,74
da £0,74
# 080
MPN: 149707
SPESSO
da £0,67
da £0,67
# 081
MPN: 290508
TUBO DI RITORNO OLIO DAL TERMOSTATO AL SERBATOIO
da £294,35
da £294,35
# 082
MPN: 283147
FORCELLA DI FERMO
da £33,63
da £33,63
# 083
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14433124
# 084
MPN: 121903
GUARNIZIONE
da £0,47
da £0,47
# 085
MPN: 295432
3-WAY CONNETTORE
-Non per GOLFO-
da £142,97
da £142,97
# 086
MPN: 267300
SUPPORTO AMMORTIZZATO
da £6,63
da £6,63
Questa parte sostituisce il numero di parte 294902 - e 1 altro. Fare clic per visualizzare i dettagli
# 087
MPN: 303148
STAFFA TUBO SFIATO SERBATOIO COLLETTORE
-Dopo esaurimento, ordine escl.- -Non per USA, CDN, USA LIGHT- -Vale fino ad esaurimento-
Superamento
Superamento
# 088
MPN: 294022
ANELLO PER SERBATOIO OLIO MOTORE
da £17,12
da £17,12
# 089
MPN: 14326101
TAPPO FILETTATO
-Applicabile per USA, CDN, USA LIGHT-
da £0,72
da £0,72
# 090
MPN: 204102
BULLONE PRIGIONIERO
da £9,24
da £9,24
# 091
MPN: 308330
KIT GUARNIZIONI POMPA OLIO
-Composto da guarnizioni 104212 rif.24, 121903 rif.76, 153628 rif.21 tab.14 e guarnizione filtro 275528 rif. scheda 4.15-
da £21,72
da £21,72
-part-diagram-0015.webp "FERRARI LAFERRARI APERTA (EUROPE) POMPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI LAFERRARI APERTA (EUROPE) SERBATOIO E TUBI DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI LAFERRARI APERTA (EUROPE) CAMBIO COMPLETO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI LAFERRARI APERTA (EUROPE) MOTORE ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI LAFERRARI APERTA (EUROPE) RAFFREDDAMENTO MOTORE ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI LAFERRARI APERTA (EUROPE) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI LAFERRARI APERTA (EUROPE) COMANDI DEL FRENO IDRAULICO E SISTEMA DI POTENZA FRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI LAFERRARI APERTA (EUROPE) PINZE FRENO ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI LAFERRARI APERTA (EUROPE) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI LAFERRARI APERTA (EUROPE) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI LAFERRARI APERTA (EUROPE) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI LAFERRARI APERTA (EUROPE) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI LAFERRARI APERTA (EUROPE) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI LAFERRARI APERTA (EUROPE) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI LAFERRARI APERTA (EUROPE) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI LAFERRARI APERTA (EUROPE) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI LAFERRARI APERTA (EUROPE) SOLLEVAMENTO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI LAFERRARI APERTA (EUROPE) BATTERIA AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA DI RAFFREDDAMENTO DELLA BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI LAFERRARI APERTA (EUROPE) INVERTER E RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI LAFERRARI APERTA (EUROPE) MOTORINO DI AVVIAMENTO E MOTORE ELETTRICO 2 DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI LAFERRARI APERTA (EUROPE) INVERTER-ME1-ME2KIT DI RIPARAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI LAFERRARI APERTA (EUROPE) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI LAFERRARI APERTA (EUROPE) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI LAFERRARI APERTA (EUROPE) VANO ANTERIORE E ATTREZZI IN DOTAZIONE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI LAFERRARI APERTA (EUROPE) VASCA MONOSCOCCA - SOTTOTELAIO ANTERIORE - SOTTOCASSA CENTRALE PIATTO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI LAFERRARI APERTA (EUROPE) SOTTOTELAIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI LAFERRARI APERTA (EUROPE) RIVESTIMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI LAFERRARI APERTA (EUROPE) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI LAFERRARI APERTA (EUROPE) SCUDI TERMICI E ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI LAFERRARI APERTA (EUROPE) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI LAFERRARI APERTA (EUROPE) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI LAFERRARI APERTA (EUROPE) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI LAFERRARI APERTA (EUROPE) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI LAFERRARI APERTA (EUROPE) COPERCHIO ANTERIORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI LAFERRARI APERTA (EUROPE) COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI LAFERRARI APERTA (EUROPE) RABBOCCHI ESTERNI DI CARBURANTE/FLUIDO DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI LAFERRARI APERTA (EUROPE) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI LAFERRARI APERTA (EUROPE) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI LAFERRARI APERTA (EUROPE) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI LAFERRARI APERTA (EUROPE) FINESTRE E SCHERMI DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI LAFERRARI APERTA (EUROPE) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI LAFERRARI APERTA (EUROPE) RIVESTIMENTI E ACCESSORI ABITACOLO PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI LAFERRARI APERTA (EUROPE) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI LAFERRARI APERTA (EUROPE) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI LAFERRARI APERTA (EUROPE) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI LAFERRARI APERTA (EUROPE) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI LAFERRARI APERTA (EUROPE) SEDILI E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI LAFERRARI APERTA (EUROPE) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI LAFERRARI APERTA (EUROPE) SCUDI E FINITURE DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI LAFERRARI APERTA (EUROPE) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI LAFERRARI APERTA (EUROPE) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI LAFERRARI APERTA (EUROPE) BATTERIA HV E CABLAGGI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI LAFERRARI APERTA (EUROPE) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI LAFERRARI APERTA (EUROPE) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI LAFERRARI APERTA (EUROPE) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA AUDIO-INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI LAFERRARI APERTA (EUROPE) TELEMETRIA - ACQUISIZIONE DATI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI LAFERRARI APERTA (EUROPE) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI LAFERRARI APERTA (EUROPE) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI LAFERRARI APERTA (EUROPE) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI LAFERRARI APERTA (EUROPE) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI LAFERRARI APERTA (EUROPE) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI LAFERRARI APERTA (EUROPE) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI LAFERRARI APERTA (EUROPE) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI LAFERRARI APERTA (EUROPE) DISTRIBUZIONE - PUNTERIE ED ALBERI DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI LAFERRARI APERTA (EUROPE) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI LAFERRARI APERTA (EUROPE) SERBATOIO CARBURANTE - BOCCHETTONE DI RIEMPIMENTO E POMPE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI LAFERRARI APERTA (EUROPE) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI LAFERRARI APERTA (EUROPE) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI LAFERRARI APERTA (EUROPE) PRESE D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI LAFERRARI APERTA (EUROPE) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
