ferrari laferrari (usa) cablaggi principali diagramma delle parti

0126 - CABLAGGI PRINCIPALI

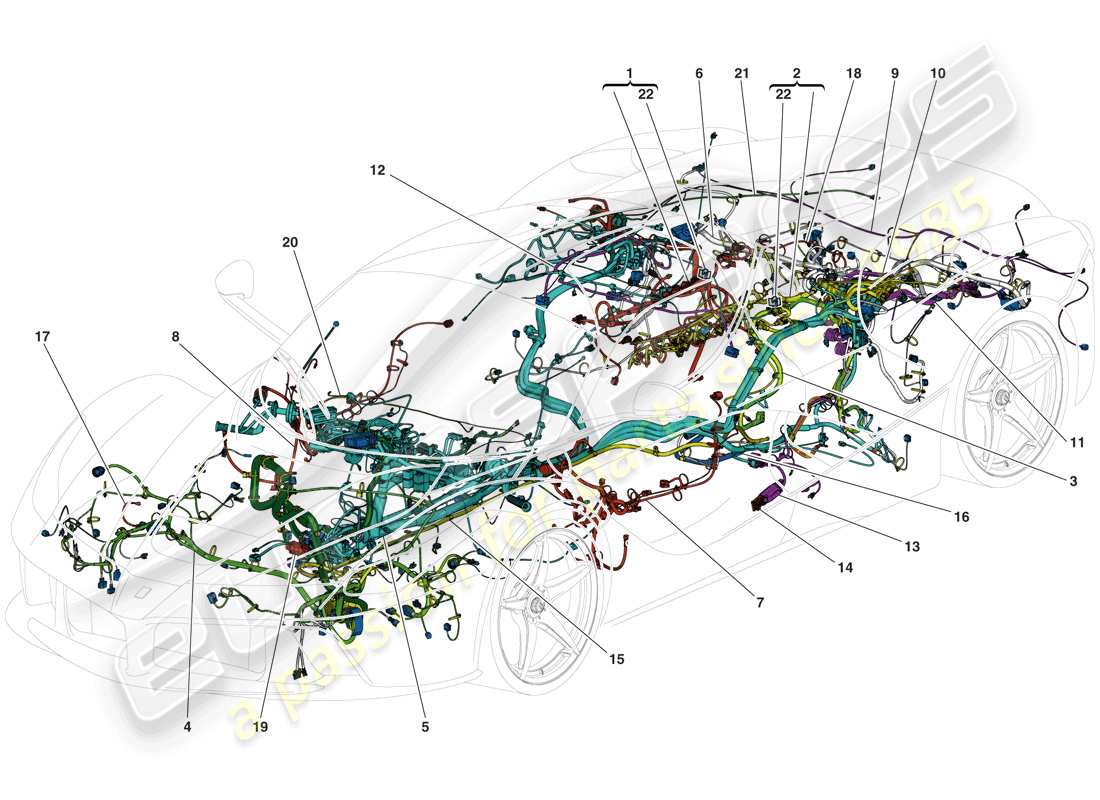

Ferrari LaFerrari (USA) MAIN WIRING HARNESSES Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 001
MPN: 305408
CABLAGGIO INIEZIONE DX
-Vale fino all'Ass. No. 120322-
da £1.261,17
da £1.261,17
# 001
MPN: 307920
CABLAGGIO INIEZIONE DX
-Applicabile dall'Ass. No. 120323-
da £1.261,16
da £1.261,16
# 002
MPN: 305409
CABLAGGIO INIEZIONE SX
da £1.230,14
da £1.230,14
# 003
MPN: 295807
CAVO SERVIZI MOTORE
da £143,62
da £143,62
# 004
MPN: 304235
CAVO ANTERIORE
-Non più fornito- -Sostituito da 307915-
Superamento
Superamento
# 004
MPN: 307915
CAVO ANTERIORE
-Non più fornito- -Sostituito da 313006-
Superamento
Superamento
Questa parte sostituisce il numero di parte 304235
# 004
MPN: 313006
CAVO ANTERIORE
da £6.393,08
da £6.393,08
Questa parte sostituisce il numero di parte 307915
# 005
MPN: 304238
CAVO ABITACOLO PASSEGGERO
-Non per sistema audio con navigazione satellitare integrata- -Non per kit telemetria- -Non per sollevatore- -Non fornito- -Non più fornito- -Sostituito da 305471-
Superamento
Superamento
# 005
MPN: 304239
CAVO ABITACOLO PASSEGGERO
-Vale per sistema audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo- -Non più fornito- -Sostituito da 305472-
Superamento
Superamento
# 005
MPN: 305471
CAVO ABITACOLO PASSEGGERO
-Non per sistema audio con navigazione satellitare integrata- -Non per kit telemetria- -Non per sollevatore- -Non fornito- -Non più fornito- -Sostituito da 307913-
Superamento
Superamento
Questa parte sostituisce il numero di parte 304238
# 005
MPN: 305472
CAVO ABITACOLO PASSEGGERO
-Vale per sistema audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo- -Non più fornito- -Sostituito da 307914-
Superamento
Superamento
Questa parte sostituisce il numero di parte 304239
# 005
MPN: 307913
CAVO ABITACOLO PASSEGGERO
-Non per sistema audio con navigazione satellitare integrata- -Non per kit telemetria- -Non per sollevatore- -Non fornito-
Questa parte sostituisce il numero di parte 305471
# 005
MPN: 307914
CAVO ABITACOLO PASSEGGERO
-Vale per sistema audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo-
da £11.267,43
da £11.267,43
Questa parte sostituisce il numero di parte 305472
# 006
MPN: 304240
CAVO VANO MOTORE
-Valido fino ad esaurimento-
Superamento
Superamento
# 006
MPN: 312274
CAVO VANO MOTORE
-Applicabile dopo l'esaurimento di 304240-
da £5.568,64
da £5.568,64
Questa parte sostituisce il numero di parte 304240
# 007
MPN: 300660
CAVI PORTIERA LATO GUIDA
-Non per sistema audio con navigazione satellitare integrata- -Non per kit telemetria- -Non per sollevatore- -Non fornito-
# 007
MPN: 301048
CAVI PORTIERA LATO GUIDA
-Vale per impianto audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo- -Vale fino all'Ass. N. 124715- -Vale fino al motore N. 262335- -Vale fino ad esaurimento-
Superamento
Superamento
# 007
MPN: 317063
CAVI PORTIERA LATO GUIDA
-Vale per impianto audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo- -Vale dall'Ass. N. 124716- -Applicabile dal motore n. 262336- -Applicabile dopo l'esaurimento di 301048-
da £631,59
da £631,59
Questa parte sostituisce il numero di parte 301048
# 008
MPN: 300662
CAVI PORTIERA LATO PASSEGGERO
-Non per sistema audio con navigazione satellitare integrata- -Non per kit telemetria- -Non per sollevatore- -Non fornito-
# 008
MPN: 301049
CAVI PORTIERA LATO PASSEGGERO
-Vale per impianto audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo- -Vale fino all'Ass. N. 124715- -Vale fino al motore N. 262335- -Vale fino ad esaurimento-
Superamento
Superamento
# 008
MPN: 317064
CAVI PORTIERA LATO PASSEGGERO
-Vale per impianto audio con navigazione satellitare integrata- -Vale per kit telemetria- -Vale per sollevatore veicolo- -Vale dall'Ass. N. 124716- -Applicabile dal motore n. 262336- -Applicabile dopo l'esaurimento di 301049-
da £443,57
da £443,57
Questa parte sostituisce il numero di parte 301049
# 009
MPN: 304241
CAVO PARAURTI POSTERIORE
-Non più fornito- -Sostituito da 307919-
Superamento
Superamento
# 009
MPN: 307919
CAVO PARAURTI POSTERIORE
da £327,86
da £327,86
Questa parte sostituisce il numero di parte 304241
# 010
MPN: 302146
CABLAGGIO DCT
da £521,37
da £521,37
# 011
MPN: 292460
CABLAGGIO POMPA OLIO DCT
da £299,21
da £299,21
# 012
MPN: 302753
CABLAGGIO SERBATOIO
da £193,97
da £193,97
# 013
MPN: 301492
CAVO DI SOLLEVAMENTO DEL VEICOLO
da £301,70
da £301,70
# 014
MPN: 261704
CONNETTORE TAPPO PER ECU
da £26,42
da £26,42
# 015
MPN: 302492
CAVO DI TERRA DA SOTTOTELAIO ANTERIORE A SOTTOTELAIO POSTERIORE
da £190,92
da £190,92
# 016
MPN: 302493
TRECCIA DI CONNETTORE MASSA MOTORE-TELAIO
da £58,54
da £58,54
# 017
MPN: 303870
CAVO DI TERRA ALLOGGIAMENTO COMPRESSORE CA
da £282,29
da £282,29
# 018
MPN: 303869
CAVO DI TERRA CUSTODIA INVERTER
da £72,40
da £72,40
# 019
MPN: 293229
MORSETTIERA COLLEGAMENTO CAVO DI TERRA
da £62,05
da £62,05
# 020
MPN: 295808
CAVO SFIATO CRUSCOTTO
da £74,15
da £74,15
# 021
MPN: 301299
CAVO COPERCHIO/PARAFANGO PER SERRATURA
da £143,76
da £143,76
# 022
MPN: 10852087
CLIP
da £13,86
da £13,86
