ferrari laferrari (europe) batteria hv e cablaggi diagramma delle parti

0127 - BATTERIA HV E CABLAGGI

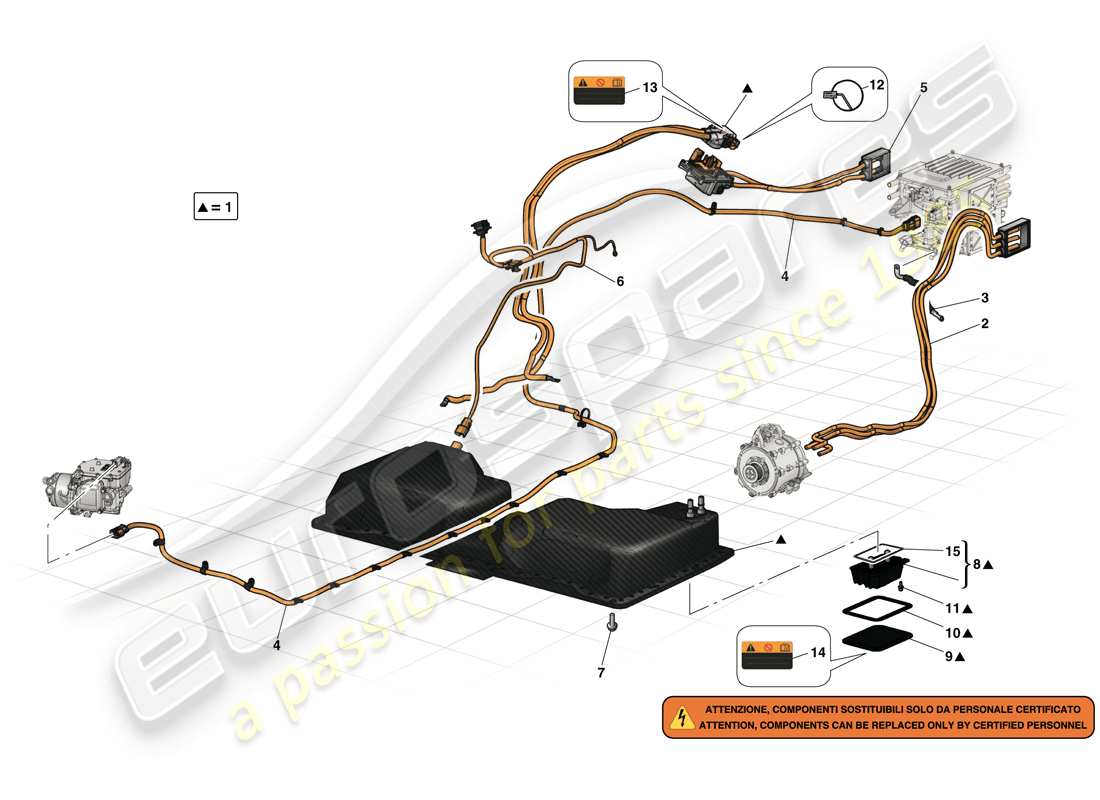

Ferrari LaFerrari (Europe) HV BATTERY AND WIRING HARNESSES Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Chiave
Prezzo
# 001
MPN: 301964
COMPL. BATTERIA DEL KERS
-Richiesta autorizzazione SAT- -Non per USA, CDN, USA LIGHT- -Non più fornito- -Sostituito da 312503-
Superamento
Superamento
Genuine Ferrari Parte (non più disponibile su ordinazione)
# 001
MPN: 312503
COMPL. BATTERIA DEL KERS
-Richiesta autorizzazione SAT-
da £256.867,55
da £256.867,55
Questa parte sostituisce il numero di parte 301964
BATTERIA KERS COMPLETA Genuine Ferrari Parte - Nuovo (Per ordinare)
# 002
MPN: 304023
CAVO AT PER MOTORE 2
-Non più fornito- -Sostituito da 308070-
Superamento
Superamento
Questa parte sostituisce il numero di parte 300129
Genuine Ferrari Parte (non più disponibile su ordinazione)
# 002
MPN: 308070
CAVO AT PER MOTORE 2
-Fornito con generatore elettrico, tavolo 39 rif.1- -Non più fornito-
da £1.987,26
da £1.987,26
Questa parte sostituisce il numero di parte 304023
CAVO AT PER MOTORE 2 Genuine Ferrari Parte - Nuovo (Per ordinare)
# 003
MPN: 299893
CAVO DA INVERTER A TERRA
da £43,42
da £43,42
CAVO DA INVERTER A TERRA Genuine Ferrari Parte - Nuovo (Per ordinare)
# 004
MPN: 300130
CAVO DA INVERTER A COMPRESSORE AC
-Valido fino ad esaurimento-
Superamento
Superamento
Genuine Ferrari Parte (non più disponibile su ordinazione)
# 004
MPN: 308068
CAVO DA INVERTER A COMPRESSORE AC
-Applicabile dopo l'esaurimento di 300130-
da £739,29
da £739,29
Questa parte sostituisce il numero di parte 300130
CAVO DA INVERTER A AC CO Genuine Ferrari Parte - Nuovo (Per ordinare)
# 005
MPN: 300132
CAVO DALL'INVERTER ALLA SCATOLA DI GIUNZIONE
-Valido fino ad esaurimento-
Superamento
Superamento
Genuine Ferrari Parte (non più disponibile su ordinazione)
# 005
MPN: 308071
CAVO DALL'INVERTER ALLA SCATOLA DI GIUNZIONE
-Applicabile dopo l'esaurimento di 300132-
da £7.091,33
da £7.091,33
Questa parte sostituisce il numero di parte 300132
CAVO DA INVERTER A GIUNTO Genuine Ferrari Parte - Nuovo (Per ordinare)
# 006
MPN: 304021
CAVO RICARICA BATTERIA KERS
-Valido fino ad esaurimento-
Superamento
Superamento
Genuine Ferrari Parte (non più disponibile su ordinazione)
# 006
MPN: 307737
CAVO RICARICA BATTERIA KERS
-Applicabile dopo l'esaurimento di 304021- -Applicabile fino all'esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 304021
Genuine Ferrari Parte (non più disponibile su ordinazione)
# 006
MPN: 314512
CAVO RICARICA BATTERIA KERS
-Applicabile dopo l'esaurimento di 307737-
da £4.394,13
da £4.394,13
Questa parte sostituisce il numero di parte 307737
CAVO RICARICA BATTERIA KERS Genuine Ferrari Parte - Nuovo (Per ordinare)
# 007
MPN: 300848
VITE
da £3,32
da £3,32
VITE Genuine Ferrari Parte - Nuovo in magazzino
# 008
MPN: 299811
MSD, PARTE RIMOVIBILE
da £2.138,30
da £2.138,30
MSD, PARTE RIMOVIBILE Genuine Ferrari Parte - Nuovo (Per ordinare)
# 009
MPN: 299863
COPERTURA MSD
da £35,93
da £35,93
COPERTURA MSD Genuine Ferrari Parte - Nuovo (Per ordinare)
# 010
MPN: 298178
GUARNIZIONE COMPARTO MSD SCARICA
da £214,64
da £214,64
SCARICO TENUTA COMPARTO MSD Genuine Ferrari Parte - Nuovo in magazzino
# 011
MPN: 300846
VITE
da £1,35
da £1,35
VITE Genuine Ferrari Parte - Nuovo (Per ordinare)
# 012
MPN: 153616
TENUTA DEL MOTORE
da £16,51
da £16,51
SIGILLO MOTOREWF1CHALLENGE Genuine Ferrari Parte - Nuovo (Per ordinare)
# 013
MPN: 306739
ETICHETTA "NON SCOLLEGARE" PER IL CONNETTORE DI DIRAMAZIONE DEL CAVO
da £5,78
da £5,78
ETICHETTA Genuine Ferrari Parte - Nuovo (Per ordinare)
# 014
MPN: 306836
ETICHETTA ANTIMANOMISSIONE PER VANO MSD
da £14,32
da £14,32
PIASTRA ADESIVA Genuine Ferrari Parte - Nuovo (Per ordinare)
# 015
MPN: 299981
O-RING
da £10,51
da £10,51
O-RING Genuine Ferrari Parte - Nuovo (Per ordinare)
