Eurospares-part-diagram-0003.webp)

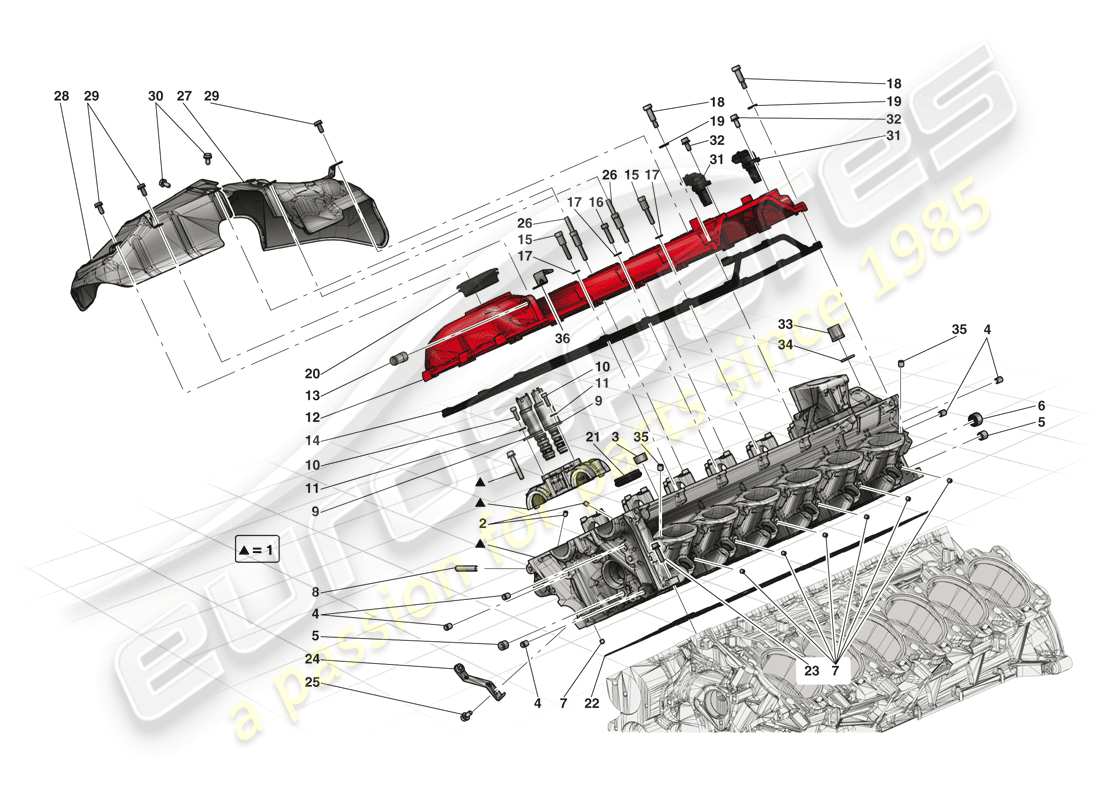

0003 - TESTA CILINDRO DESTRA
Ferrari LaFerrari (Europe) RIGHT HAND CYLINDER HEAD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 287817
TESTA DESTRA
-Vale fino al motore n° 234043- -Vale fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 275519
# 001
MPN: 296081
TESTA DESTRA
-Applicabile dal motore n. 234044- -Applicabile dopo l'esaurimento di 287817-
da £2.425,16
da £2.425,16
Questa parte sostituisce il numero di parte 287817
# 002
MPN: 256827
GRANO
da £3,07
da £3,07
# 003
MPN: 127635
TAPPO FILETTATO
-M18 X 11 X 1.5-
da £1,52
da £1,52
Questa parte sostituisce il numero di parte 183447
# 004
MPN: 282755
CAP
da £1,13
da £1,13
# 005
MPN: 282400
CAP
da £2,04
da £2,04
# 006
MPN: 127635
TAPPO FILETTATO
-M18 X 11 X 1.5-
da £1,52
da £1,52
Questa parte sostituisce il numero di parte 183447
# 007
MPN: 199760
TAPPO FILETTATO
-D. 6 X 1-
da £0,47
da £0,47
# 008
MPN: 211641
BULLONE PRIGIONIERO
da £0,51
da £0,51
# 009
MPN: 296017
VALVOLA REGOLATORE PRESSIONE OLIO
da £60,73
da £60,73
Questa parte sostituisce il numero di parte 269227 - e 3 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 14304221
VITE
-M5 X 16-
da £0,47
da £0,47
# 011
MPN: 11181574
Rondella
da £0,54
da £0,54
# 012
MPN: 292565
COPERTURA TESTA CILINDRO DX
da £386,04
da £386,04
# 013
MPN: 271521
CONNETTORE
da £3,55
da £3,55
# 014
MPN: 243800
GUARNIZIONE COPERCHIO TESTA DX
da £44,54
da £44,54
# 015
MPN: 300510
BULLONE PRIGIONIERO
da £7,83
da £7,83
# 016
MPN: 157218
VITE
-M6 X 25-
da £0,47
da £0,47
# 017
MPN: 11197774
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 293278
VITE
da £7,54
da £7,54
Questa parte sostituisce il numero di parte 284200
# 019
MPN: 11198074
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 229353
GUARNIZIONE ELETTROVALVOLA
da £9,62
da £9,62
# 021
MPN: 223982
GUARNIZIONE TUBO CANDELA
da £1,36
da £1,36
# 022
MPN: 243803
GUARNIZIONE TESTA-CARTER DX
-Valido fino ad esaurimento-
Superamento
Superamento
# 022
MPN: 324013
GUARNIZIONE TESTA-CARTER DX
-Applicabile dopo l'esaurimento di 243803-
da £148,48
da £148,48
Questa parte sostituisce il numero di parte 243803
# 023
MPN: 231620
VITE
-M6 X 25-
da £0,47
da £0,47
# 024
MPN: 252099
STAFFA DI MONTAGGIO SCHERMO
da £9,42
da £9,42
# 025
MPN: 231616
VITE
-M6 X 14-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 026
MPN: 269228
BULLONE PRIGIONIERO
-M6 X 25-
da £3,44
da £3,44
# 027
MPN: 297952
SCUDO CALORE TESTA POSTERIORE DX
da £75,54
da £75,54
Questa parte sostituisce il numero di parte 293211 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 293212
SCUDO CALORE TESTA ANTERIORE DESTRO
da £86,33
da £86,33
# 029
MPN: 11628424
VITE
da £0,53
da £0,53
# 030
MPN: 11625524
VITE
da £0,53
da £0,53
# 031
MPN: 224573
SENSORE DI TEMPORIZZAZIONE
da £11,13
da £11,13
# 032
MPN: 231616
VITE
-M6 X 14-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 033
MPN: 183524
NOCE
da £0,98
da £0,98
# 035
MPN: 102725
TASSELLO DI ALLINEAMENTO
da £0,66
da £0,66
# 036
MPN: 294472
STAFFA DI MONTAGGIO DEL CABLAGGIO
da £14,85
da £14,85
