0113 - SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE

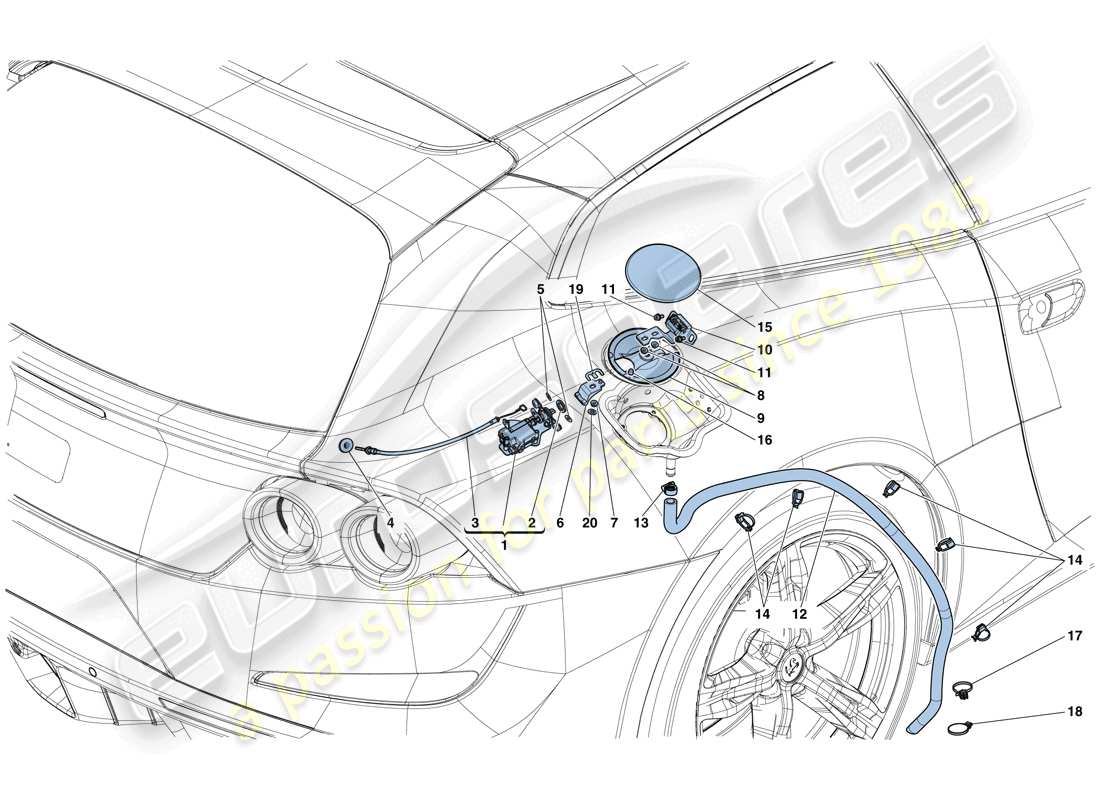

Ferrari GTC4 Lusso T (USA) FUEL FILLER FLAP AND CONTROLS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 86009000
COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
da £38,38
da £38,38
Questa parte sostituisce il numero di parte 85111000 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 67067600
ANELLO DI TENUTA PER BASE
da £1,86
da £1,86
# 003
MPN: 85111100
COMPL. CAVO ATTUATORE
da £59,92
da £59,92
Questa parte sostituisce il numero di parte 83350600
# 004
MPN: 10396180
PASSACAVO
da £1,13
da £1,13
Questa parte sostituisce il numero di parte 10459687
# 005
MPN: 12638124
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12638101 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 807824
INCONTRO PER ATTUATORE
-Per veicoli fino al n. assemblaggio 158666 ordinare anche dado 10725017 rif.7, Rondella 13579178 rif.20, coperchio 820881 rif.9, cerniera 807822 rif. .10 e sportello serbatoio carburante 985807818 rif.15- -Vale dall'Ass. No. 158667-
Superamento
Superamento
# 006
MPN: 83993500
INCONTRO PER ATTUATORE
-Vale fino all'Ass. No. 158666- -Non più fornito- -Sostituito da 807824-
da £18,55
da £18,55
# 007
MPN: 10725017
NOCE
-Applicabile dall'Ass. No. 158667-
da £0,47
da £0,47
# 007
MPN: 14059111
NOCE
-Vale fino all'Ass. No. 158666-
da £0,47
da £0,47
# 008
MPN: 14059111
NOCE
da £0,47
da £0,47
# 009
MPN: 820881
COPERTURA INTERNA PER SPORTELLO RIEMPIMENTO CARBURANTE
-Per veicoli fino al N° assemblaggio 158666 ordinare anche dado 10725017 rif.7, Rondella 13579178 rif.20, riscontro 807824 rif.6, cerniera 807822 rif. .10 e sportello serbatoio carburante 985807818 rif.15- -Vale dall'Ass. No. 158667- -Applicabile dopo l'esaurimento di 87740700-
da £5,23
da £5,23
Questa parte sostituisce il numero di parte 87740700 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 87740700
COPERTURA INTERNA PER SPORTELLO RIEMPIMENTO CARBURANTE
-Vale fino all'Ass. No. 158666- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 010
MPN: 807822
COMPL. CERNIERA
-Per veicoli fino al n. Ass. 158666 ordinare anche dado 10725017 rif.7, Rondella 13579178 rif.20, riscontro 807824 rif.6, coperchio 820881 rif. .9 e sportello serbatoio carburante 985807818 rif.15- -Vale dall'Ass. No. 158667-
da £144,74
da £144,74
# 010
MPN: 83993700
COMPL. CERNIERA
-Vale fino all'Ass. No. 158666-
da £30,07
da £30,07
# 011
MPN: 11566227
VITE
-M5 X 14-
da £0,63
da £0,63
# 012
MPN: 81640000
TUBO DI SCARICO
-Non più fornito- -Sostituito da 88983100-
da £49,42
da £49,42
# 012
MPN: 88983100
TUBO DI SCARICO
da £12,35
da £12,35
# 013
MPN: 13000190
COLLARE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 13433570
COLLARE
-Non più fornito- -Sostituito da 13000190-
da £0,47
da £0,47
# 014
MPN: 177553
MORSETTO AD ANELLO
da £0,47
da £0,47
# 015
MPN: 87214611
SPORTELLO DEL RIEMPIMENTO DEL CARBURANTE
-Vale fino all'Ass. No. 158666- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 015
MPN: 985807818
SPORTELLO DEL RIEMPIMENTO DEL CARBURANTE
-Per veicoli fino al n. Ass. 158666 ordinare anche dado 10725017 rif.7, Rondella 13579178 rif.20, riscontro 807824 rif.6, coperchio 820881 rif. .9 e cerniera 807822 rif.10- -Vale dall'Ass. No. 158667- -Applicabile dopo l'esaurimento di 87214611-
da £102,96
da £102,96
Questa parte sostituisce il numero di parte 87214611 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 84933800
TAMPONE IN GOMMA
da £1,98
da £1,98
# 017
MPN: 69708300
CLIP
da £0,70
da £0,70
# 018
MPN: 217854
MORSETTO AD ANELLO
da £0,54
da £0,54
# 019
MPN: 84046900
PIASTRA DISTANZIALE
da £2,81
da £2,81
# 020
MPN: 13579178
Rondella
-Applicabile dall'Ass. No. 158667-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13579107 - e 1 altro. Fare clic per visualizzare i dettagli
