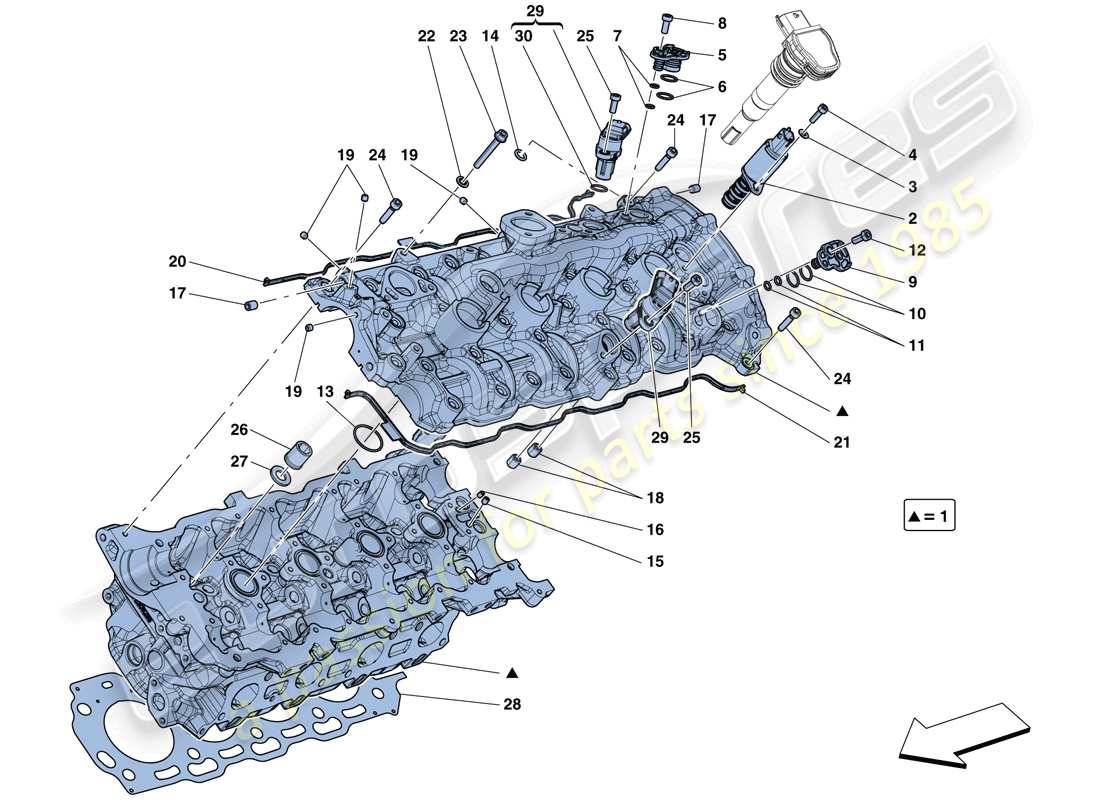

0004 - TESTA CILINDRO SINISTRA
Ferrari GTC4 Lusso T (RHD) LEFT HAND CYLINDER HEAD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 329808
Testata cilindro sinistra
-Applicabile fino al motore n. 369855-
da £1.713,30
da £1.713,30
# 001
MPN: 333617
Testata cilindro sinistra
-Applicabile dal motore n. 369856 fino al motore n. 411646-
da £1.779,37
da £1.779,37
# 001
MPN: 816060
Testata cilindro sinistra
-Applicabile dal motore n. 411647-
da £2.137,22
da £2.137,22
# 002
MPN: 296017
VALVOLA REGOLATORE PRESSIONE OLIO
da £105,50
da £105,50
Questa parte sostituisce il numero di parte 269227 - e 3 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 11181574
Rondella
da £0,47
da £0,47
# 004
MPN: 14304224
VITE
-M5 X 16-
da £0,53
da £0,53
# 005
MPN: 287024
CAP
da £4,16
da £4,16
# 006
MPN: 14453281
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,85
da £0,85
# 007
MPN: 14452781
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,53
da £0,53
# 008
MPN: 231616
VITE
-M6 X 14-
da £0,54
da £0,54
# 009
MPN: 287024
CAP
da £4,16
da £4,16
# 010
MPN: 14453281
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,85
da £0,85
# 011
MPN: 14452781
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,53
da £0,53
# 012
MPN: 231618
VITE
-M6 X 20-
da £0,54
da £0,54
# 013
MPN: 166657
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,47
da £0,47
# 014
MPN: 127816
O-RING
-Viene fornito anche con il set guarnizioni motore-
da £1,41
da £1,41
# 015
MPN: 256827
GRANO
da £3,19
da £3,19
# 016
MPN: 226414
GRANO
da £4,03
da £4,03
# 017
MPN: 277903
CAP
da £0,47
da £0,47
# 018
MPN: 200458
VALVOLA DI CONTROLLO
-Applicabile fino al motore n. 411646-
da £5,47
da £5,47
# 018
MPN: 342272
VALVOLA DI CONTROLLO
-Applicabile dal motore n. 411647-
da £7,83
da £7,83
# 019
MPN: 199760
TAPPO FILETTATO
da £0,53
da £0,53
# 020
MPN: 339988
GUARNIZIONE COPERCHIO SX LATO ASPIRAZIONE
-Contattare fgt-sathelpdesk@Ferrari.com per le relative istruzioni di installazione- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 020
MPN: 781925
GUARNIZIONE COPERCHIO SX LATO ASPIRAZIONE
-Viene fornito anche con un set di guarnizioni del motore- -Contattare fgt-sathelpdesk@Ferrari.com per le relative istruzioni di installazione- -Applicabile dopo l'esaurimento di 339988-
da £14,47
da £14,47
Questa parte sostituisce il numero di parte 339988
# 021
MPN: 339989
GUARNIZIONE COPERCHIO SX LATO SCARICO
-Contattare fgt-sathelpdesk@Ferrari.com per le relative istruzioni di installazione- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 021
MPN: 781926
GUARNIZIONE COPERCHIO SX LATO SCARICO
-Viene fornito anche con un set di guarnizioni del motore- -Contattare fgt-sathelpdesk@Ferrari.com per le relative istruzioni di installazione- -Applicabile dopo l'esaurimento di 339989-
da £14,47
da £14,47
Questa parte sostituisce il numero di parte 339989
# 022
MPN: 296075
Rondella
da £0,70
da £0,70
# 023
MPN: 296759
VITE
da £0,47
da £0,47
# 024
MPN: 231620
VITE
-M6 X 25-
da £0,53
da £0,53
# 025
MPN: 231619
VITE
-M6 X 22-
da £0,53
da £0,53
# 026
MPN: 271125
NOCE
da £4,22
da £4,22
# 027
MPN: 271129
Rondella
da £0,70
da £0,70
# 028
MPN: 319512
GUARNIZIONE TESTA-CARTER SX
-Viene fornito anche con il set guarnizioni motore-
da £90,59
da £90,59
# 029
MPN: 224573
SENSORE DI TEMPORIZZAZIONE
da £11,41
da £11,41
# 030
MPN: 849672
GUARNIZIONE DEL SENSORE DI FASE
da £2,81
da £2,81
