0107 - Isolamento

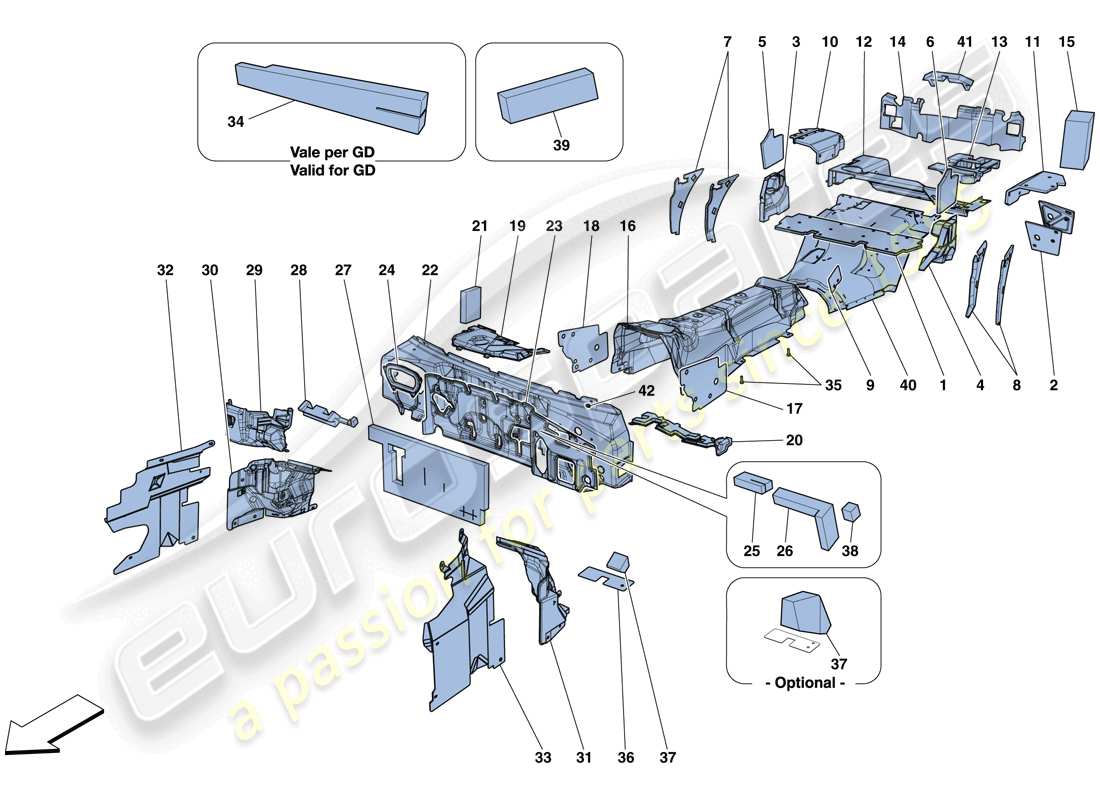

Ferrari GTC4 Lusso (RHD) INSULATION Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
88717900
ISOLAMENTO COPERCHIO SERBATOIO
-Non più fornito-
#
002
MPN:
88356700
ISOLANTE PARTE POSTERIORE SX DEL PASSARUOTA POSTERIORE INTERNO
da
£14,13
da
£14,13
#
003
MPN:
82870300
ISOLANTE PER FUSIONE ATTUATORE SOSPENSIONE POSTERIORE DX
da
£53,06
da
£53,06
#
004
MPN:
82870400
ISOLANTE PER FUSIONE ATTUATORE SOSPENSIONE POSTERIORE SX
da
£53,06
da
£53,06
#
005
MPN:
88284100
ISOLAMENTO DIETRO L'AVVOLGITORE DELLA CINTURA DX
-Non più fornito-
#
006
MPN:
88284200
ISOLANTE DIETRO L'AVVOLGITORE DELLA CINTURA SX
-Non più fornito-
#
007
MPN:
82869800
ISOLAMENTO CHIUSURA FIANCO POSTERIORE DX
da
£33,40
da
£33,40
#
008
MPN:
82869900
ISOLAMENTO CHIUSURA FIANCO POSTERIORE DX
da
£33,40
da
£33,40
#
009
MPN:
83918300
SCUDO TERMICO SOTTO IL GAMBO DELLA FIBBIA POSTERIORE
da
£16,27
da
£16,27
#
010
MPN:
87537900
SCUDO CALORE SILENZIATORE DX
da
£57,16
da
£57,16
#
011
MPN:
87538000
SCUDO CALORE SILENZIATORE SX
da
£103,93
da
£103,93
#
012
MPN:
83665600
SCUDO CALORE VASCA SERVIZI
da
£363,77
da
£363,77
#
013
MPN:
88283800
PULER VASCA PORTA UTENSILI
da
£51,99
da
£51,99
#
014
MPN:
87726900
PULER DORSALE
da
£327,74
da
£327,74
#
015
MPN:
87934300
PULER LATERALE DEL VANO BAGAGLI
-Non per la versione Hi-Fi premium-
da
£80,93
da
£80,93
#
016
MPN:
84428100
SCUDO CALORE CONSOLE CENTRALE
da
£220,48
da
£220,48
#
017
MPN:
83918100
SCUDO CALORE TUNNEL LATO GUIDATORE
da
£34,90
da
£34,90
#
018
MPN:
83918200
SCUDO CALORE SOTTO PEDANA LATO PASSEGGERO
da
£34,90
da
£34,90
#
019
MPN:
762214
ISOLAMENTO SOTTOCRUSCOTTO DX
-Applicabile per i mercati Russia, Armenia, Bielorussia, Kazakistan e Kirghizistan- -Applicabile al sistema ERA GLONASS- -Non per GD- -Applicabile dopo l'esaurimento di 87500000-
da
£32,70
da
£32,70
Questa parte sostituisce il numero di parte 87500000
#
019
MPN:
87500000
ISOLAMENTO SOTTOCRUSCOTTO DX
-No per i mercati Russia, Armenia, Bielorussia, Kazakistan e Kirghizistan- -No per GD- -Vale fino ad esaurimento-
Superamento
Superamento
#
019
MPN:
88209700
ISOLAMENTO SOTTOCRUSCOTTO DX
-Vale per GD-
da
£61,33
da
£61,33
#
020
MPN:
87672600
ISOLAMENTO SOTTOCRUSCOTTO SX
-Non per GD-
da
£32,70
da
£32,70
#
020
MPN:
88206400
ISOLAMENTO SOTTOCRUSCOTTO SX
-Vale per GD-
da
£111,50
da
£111,50
#
021
MPN:
87933300
PULER HVAC LATERALE
da
£8,93
da
£8,93
#
022
MPN:
84095200
FIREWALL FRONTALE
-Non per GD-
da
£116,73
da
£116,73
Questa parte sostituisce il numero di parte 82298400
#
022
MPN:
84097600
FIREWALL FRONTALE
-Vale per GD-
da
£94,02
da
£94,02
#
023
MPN:
84001900
ISOLAMENTO FIREWALL SUPERIORE
-Vale per GD-
da
£483,51
da
£483,51
#
023
MPN:
85144700
ISOLAMENTO FIREWALL SUPERIORE
-Non per GD-
da
£80,18
da
£80,18
Questa parte sostituisce il numero di parte 83448600
#
024
MPN:
82971300
COMPL. SPESSORE UNITÀ HVAC
da
£39,87
da
£39,87
#
025
MPN:
83636400
ISOLAMENTO CRUSCOTTO DX
-Non per GD-
da
£13,14
da
£13,14
#
026
MPN:
81341300
ISOLAMENTO CRUSCOTTO SX
-Non per GD-
da
£43,21
da
£43,21
#
026
MPN:
82332200
ISOLAMENTO CRUSCOTTO SX
-Vale per GD-
da
£53,95
da
£53,95
#
027
MPN:
83705600
ISOLAMENTO CRUSCOTTO CENTRALE
-Non per GD-
da
£51,87
da
£51,87
#
027
MPN:
89317200
ISOLAMENTO CRUSCOTTO CENTRALE
-Vale per GD-
da
£152,19
da
£152,19
#
028
MPN:
88128700
COMPL. ISOLAMENTO FISSAGGIO POGGIAPIEDI LATO PASSEGGERO
-Vale per GD- -Non più fornito- -Sostituito da 88428900-
Superamento
Superamento
#
028
MPN:
88428900
COMPL. ISOLAMENTO FISSAGGIO POGGIAPIEDI LATO PASSEGGERO
da
£55,67
da
£55,67
Questa parte sostituisce il numero di parte 88128700
#
029
MPN:
82298600
ISOLAMENTO POGGIAPIEDI LATO PASSEGGERO
-Non per GD-
da
£34,14
da
£34,14
#
029
MPN:
83996100
ISOLAMENTO POGGIAPIEDI LATO PASSEGGERO
-Vale per GD-
da
£33,76
da
£33,76
#
030
MPN:
87543800
SCUDO CALORE CONVERTITORE CATALITICO DX
-Valido fino ad esaurimento-
Superamento
Superamento
#
030
MPN:
88980100
SCUDO CALORE CONVERTITORE CATALITICO DX
-Applicabile dopo l'esaurimento di 87543800-
da
£134,75
da
£134,75
Questa parte sostituisce il numero di parte 87543800
- e 1 altro. Fare clic per visualizzare i dettagli
#
031
MPN:
87543900
SCUDO CALORE CONVERTITORE CATALITICO SX
da
£134,75
da
£134,75
#
032
MPN:
88137700
SCUDO CALORE COLLETTORE DX
-Non per GD-
da
£270,99
da
£270,99
#
032
MPN:
88717100
SCUDO CALORE COLLETTORE DX
-Vale per GD-
da
£161,28
da
£161,28
#
033
MPN:
88137800
SCUDO CALORE COLLETTORE SX
-Non per GD-
da
£259,82
da
£259,82
#
033
MPN:
88717200
SCUDO CALORE COLLETTORE SX
-Vale per GD-
da
£161,28
da
£161,28
#
034
MPN:
89317400
ISOLAMENTO CRUSCOTTO SUPERIORE
-Vale per GD-
da
£51,97
da
£51,97
#
035
MPN:
66091000
VITE
-M6 X 25-
da
£0,84
da
£0,84
Questa parte sostituisce il numero di parte 65933600
- e 1 altro. Fare clic per visualizzare i dettagli
#
036
MPN:
83918000
SCUDO CALORE SOTTO PEDANA LATO GUIDATORE
-Non per GD-
da
£10,81
da
£10,81
#
036
MPN:
84430300
SCUDO CALORE SOTTO PEDANA LATO GUIDATORE
-Vale per GD- -Non più fornito- -Sostituito da 89351800-
da
£16,24
da
£16,24
#
036
MPN:
89351800
SCUDO CALORE SOTTO PEDANA LATO GUIDATORE
-Vale per GD-
da
£11,14
da
£11,14
#
037
MPN:
83995900
ISOLAMENTO POGGIAPIEDI LATO GUIDATORE
-Vale per GD-
da
£31,38
da
£31,38
#
037
MPN:
88284600
ISOLAMENTO POGGIAPIEDI LATO GUIDATORE
-Non per GD-
da
£19,31
da
£19,31
#
037
MPN:
88471500
ISOLAMENTO POGGIAPIEDI LATO GUIDATORE
-Versione Hi-Fi Premium- -Non per GD-
da
£86,12
da
£86,12
#
038
MPN:
88458200
PULER
da
£22,28
da
£22,28
#
039
MPN:
87934200
PULER FIANCO POSTERIORE
-Non più fornito-
#
040
MPN:
313048
ISOLAMENTO TERMICO SERBATOIO CARBURANTE
da
£137,27
da
£137,27
#
041
MPN:
87934100
ISOLAMENTO PULER SUPERIORE
-Non più fornito-
da
£103,98
da
£103,98
#
042
MPN:
67640300
PULSANTE DI FISSAGGIO
da
£0,47
da
£0,47
-part-diagram-0108.webp "FERRARI GTC4 LUSSO (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI GTC4 LUSSO (RHD) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI GTC4 LUSSO (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI GTC4 LUSSO (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI GTC4 LUSSO (RHD) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI GTC4 LUSSO (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI GTC4 LUSSO (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI GTC4 LUSSO (RHD) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI GTC4 LUSSO (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI GTC4 LUSSO (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI GTC4 LUSSO (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI GTC4 LUSSO (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI GTC4 LUSSO (RHD) SEDILE ANTERIORE - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI GTC4 LUSSO (RHD) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI GTC4 LUSSO (RHD) SEDILE POSTERIORE - CINTURE DI SICUREZZA - RIVESTIMENTO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI GTC4 LUSSO (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI GTC4 LUSSO (RHD) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI GTC4 LUSSO (RHD) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI GTC4 LUSSO (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI GTC4 LUSSO (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI GTC4 LUSSO (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI GTC4 LUSSO (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI GTC4 LUSSO (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI GTC4 LUSSO (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI GTC4 LUSSO (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI GTC4 LUSSO (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI GTC4 LUSSO (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI GTC4 LUSSO (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI GTC4 LUSSO (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI GTC4 LUSSO (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI GTC4 LUSSO (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI GTC4 LUSSO (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI GTC4 LUSSO (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI GTC4 LUSSO (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI GTC4 LUSSO (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI GTC4 LUSSO (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI GTC4 LUSSO (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI GTC4 LUSSO (RHD) SERBATOIO CARBURANTE E COLLO DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI GTC4 LUSSO (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI GTC4 LUSSO (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI GTC4 LUSSO (RHD) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI GTC4 LUSSO (RHD) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI GTC4 LUSSO (RHD) RAFFREDDAMENTO - POMPA ACQUA/OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI GTC4 LUSSO (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI GTC4 LUSSO (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI GTC4 LUSSO (RHD) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI GTC4 LUSSO (RHD) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI GTC4 LUSSO (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI GTC4 LUSSO (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI GTC4 LUSSO (RHD) KIT RIPARAZIONE PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI GTC4 LUSSO (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI GTC4 LUSSO (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI GTC4 LUSSO (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI GTC4 LUSSO (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI GTC4 LUSSO (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI GTC4 LUSSO (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI GTC4 LUSSO (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI GTC4 LUSSO (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI GTC4 LUSSO (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI GTC4 LUSSO (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI GTC4 LUSSO (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI GTC4 LUSSO (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI GTC4 LUSSO (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI GTC4 LUSSO (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI GTC4 LUSSO (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI GTC4 LUSSO (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI GTC4 LUSSO (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI GTC4 LUSSO (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI GTC4 LUSSO (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI GTC4 LUSSO (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI GTC4 LUSSO (RHD) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI GTC4 LUSSO (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI GTC4 LUSSO (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI GTC4 LUSSO (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI GTC4 LUSSO (RHD) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI GTC4 LUSSO (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
