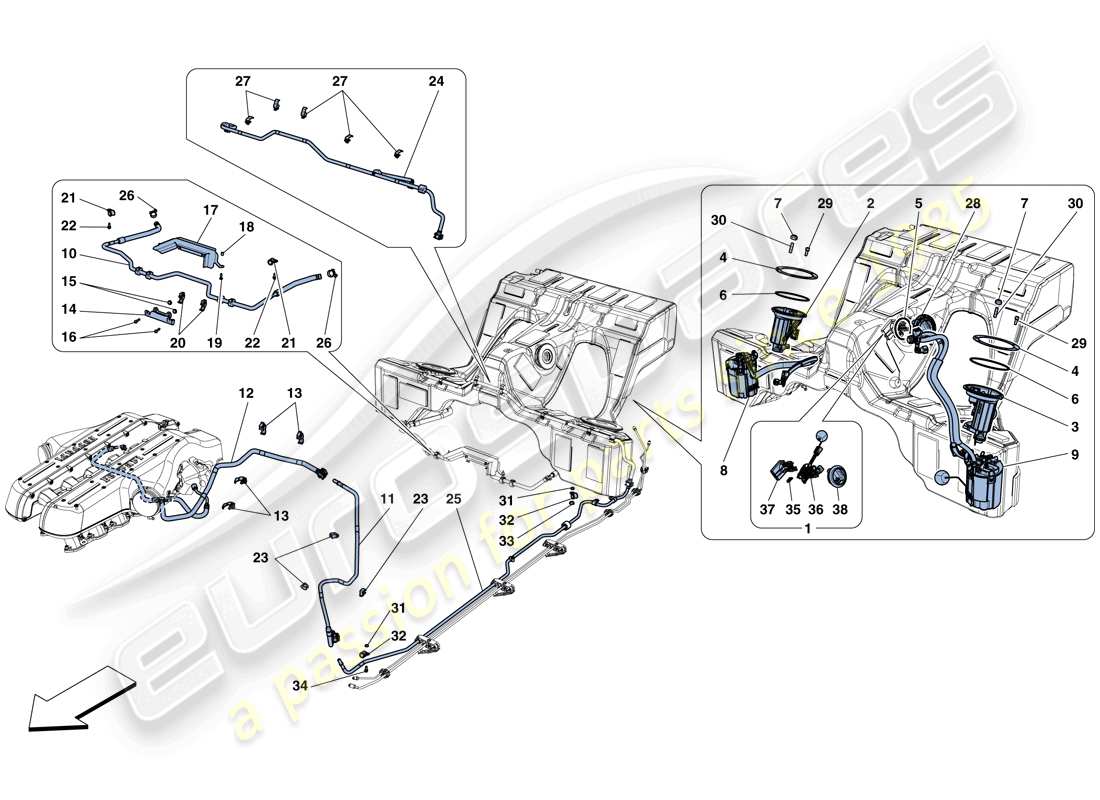

0009 - POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE
Ferrari GTC4 Lusso (RHD) FUEL SYSTEM PUMPS AND PIPES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 273540
COMPL. SENSORE DI INCLINAZIONE
-Dopo esaurimento ordinare i singoli pezzi- -Vale fino ad esaurimento-
da £901,23
da £901,23
# 002
MPN: 282784
FILTRO POMPA CARBURANTE DX
da £197,73
da £197,73
Questa parte sostituisce il codice articolo 253600 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 282785
FILTRO POMPA CARBURANTE SX
da £315,94
da £315,94
Questa parte sostituisce il numero di parte 253597 - e 4 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 275998
ANELLO DI FISSAGGIO
da £22,55
da £22,55
# 005
MPN: 239413
O-RING
da £2,75
da £2,75
# 006
MPN: 239412
O-RING
da £6,15
da £6,15
# 007
MPN: 14040514
NOCE
da £0,47
da £0,47
# 008
MPN: 272086
COMPL. POMPA DI BENZINA
da £544,20
da £544,20
Questa parte sostituisce il numero di parte 270128 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 272087
COMPL. POMPA DI BENZINA
da £466,81
da £466,81
# 010
MPN: 272859
TUBO DI CONNESSIONE INFERIORE
-Vale fino all'Ass. No. 138753-
da £115,95
da £115,95
# 010
MPN: 336395
TUBO DI CONNESSIONE INFERIORE
-Applicabile dall'Ass. No. 138754-
da £109,71
da £109,71
# 011
MPN: 290293
TUBO MANDATA CARBURANTE, PARTE ANTERIORE
da £26,53
da £26,53
Questa parte sostituisce il numero di parte 271935 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 289212
TUBO CARBURANTE A BASSA PRESSIONE
da £249,51
da £249,51
Questa parte sostituisce il numero di parte 272004
# 013
MPN: 204777
CLIP
da £0,47
da £0,47
# 014
MPN: 270767
SCUDO TUBO INFERIORE
da £10,51
da £10,51
# 015
MPN: 14622387
CAP
da £1,63
da £1,63
# 016
MPN: 85692400
VITE
-M5 X 20-
da £0,53
da £0,53
# 017
MPN: 270768
SCUDO CALORE DEL TUBO INFERIORE
da £7,68
da £7,68
# 018
MPN: 14040514
NOCE
da £0,47
da £0,47
# 019
MPN: 85692400
VITE
-M5 X 20-
da £0,53
da £0,53
# 020
MPN: 257886
CLIP RAIMONDO
da £0,47
da £0,47
# 021
MPN: 10441490
staffa
da £0,47
da £0,47
# 022
MPN: 11568027
VITE
-M6 X 18-
da £0,80
da £0,80
# 023
MPN: 235682
CLIP
da £0,47
da £0,47
# 024
MPN: 285160
TUBO MANDATA CARBURANTE, PARTE POSTERIORE
da £89,94
da £89,94
Questa parte sostituisce il numero di parte 270945 - e 1 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 271937
TUBO MANDATA CARBURANTE, SEZIONE CENTRALE
da £18,57
da £18,57
# 026
MPN: 281598
COLLARE
da £1,63
da £1,63
# 027
MPN: 177553
MORSETTO AD ANELLO
da £0,47
da £0,47
# 028
MPN: 276001
ANELLO DI FISSAGGIO DEL SENSORE DI LIVELLO
da £90,31
da £90,31
# 029
MPN: 256323
VITE
da £0,47
da £0,47
# 030
MPN: 11001124
BULLONE PRIGIONIERO
da £39,16
da £39,16
Questa parte sostituisce il numero di parte 11001324
# 031
MPN: 13604015
SPESSO
da £0,47
da £0,47
# 032
MPN: 10441290
STAFFA CON GUAINA
-D. 10-
da £0,47
da £0,47
# 033
MPN: 14040614
NOCE
da £0,47
da £0,47
# 034
MPN: 231619
VITE
-M6 X 22-
da £0,47
da £0,47
# 035
MPN: 238688
CONNETTORE
da £29,63
da £29,63
# 036
MPN: 253598
SENSORE LIVELLO CARBURANTE
da £73,49
da £73,49
# 037
MPN: 254311
ADATTATORE ANGOLARE
da £3,19
da £3,19
# 038
MPN: 273479
SUPPORTO SENSORE LIVELLO CARBURANTE
da £36,75
da £36,75
