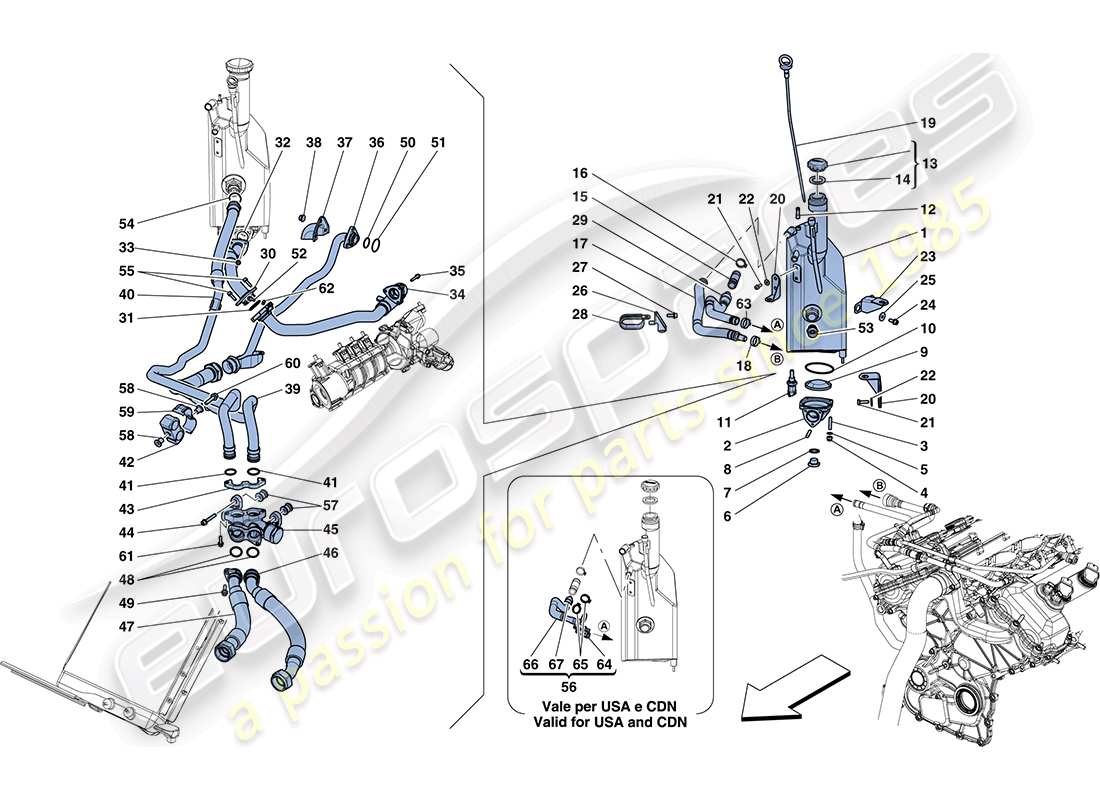

0017 - SISTEMA DI LUBRIFICAZIONE: SERBATOIO
Ferrari FF (USA) LUBRICATION SYSTEM: TANK Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 268596
SERBATOIO OLIO
da £1.534,49
da £1.534,49
# 002
MPN: 210914
PRELIEVO OLIO
da £311,44
da £311,44
# 003
MPN: 11500424
BULLONE PRIGIONIERO
-Non più fornito- -Sostituito da 11500524-
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 11500421
# 003
MPN: 11500524
BULLONE PRIGIONIERO
da £0,48
da £0,48
Questa parte sostituisce il codice articolo 11500521 che abbiamo in magazzino
# 004
MPN: 102948
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12574211 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 10300711
TAPPO FILETTATO
-Non più fornito- -Sostituito da 293107-
da £0,58
da £0,58
Questa parte sostituisce il numero di parte 10300771
# 006
MPN: 293107
TAPPO FILETTATO
da £46,64
da £46,64
# 007
MPN: 10257060
GUARNIZIONE
-Non più fornito- -Sostituito da 10261460-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 10261460
GUARNIZIONE
da £0,47
da £0,47
# 008
MPN: 11500424
BULLONE PRIGIONIERO
-Non più fornito- -Sostituito da 13541124-
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 11500421
# 008
MPN: 13541124
BULLONE PRIGIONIERO
da £12,90
da £12,90
Questa parte sostituisce il numero di parte 13541121
# 009
MPN: 100332
FILTRO COPPA
da £9,94
da £9,94
Questa parte sostituisce il numero di parte 240387 - e 9 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 117715
CONNETTORE
-Non più fornito- -Sostituito da 291502-
da £2,37
da £2,37
Questa parte sostituisce il numero di parte 119607
# 012
MPN: 291502
CONNETTORE
da £38,70
da £38,70
# 013
MPN: 175708
TAPPO COMPLETO
da £181,43
da £181,43
Questa parte sostituisce il codice articolo 142790 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 175709
GUARNIZIONE
da £22,64
da £22,64
Questa parte sostituisce il numero di parte 142792
# 015
MPN: 269314
TUBO IN GOMMA
-D. 16-23 X 66-
da £12,10
da £12,10
# 016
MPN: 178053
MORSETTO
da £0,86
da £0,86
# 017
MPN: 266769
TUBO ASPIRATORE VAPORE
da £49,18
da £49,18
# 018
MPN: 13432970
COLLARE
da £0,87
da £0,87
Questa parte sostituisce il numero di parte 13432908
# 019
MPN: 270213
COMPL. ASTINA DI LIVELLO OLIO
da £42,13
da £42,13
# 020
MPN: 269835
STAFFA DI FISSAGGIO
da £9,76
da £9,76
# 021
MPN: 10902124
VITE
-M6 X 14-
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 10902111 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 12643724
Rondella
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 256484
MONTAGGIO
-Valido fino ad esaurimento-
Superamento
Superamento
# 023
MPN: 290317
MONTAGGIO
-Applicabile dopo l'esaurimento di 256484-
da £25,80
da £25,80
Questa parte sostituisce il numero di parte 256484
# 024
MPN: 248471
VITE
-M8 X 20-
da £0,68
da £0,68
# 025
MPN: 12647024
Rondella
Superamento
Superamento
# 026
MPN: 267875
STAFFA FISSAGGIO TUBO VAPORE OLIO
da £16,12
da £16,12
# 027
MPN: 248334
VITE
-M6 X 16-
da £0,53
da £0,53
# 028
MPN: 248454
STAFFA CON GUAINA
da £2,32
da £2,32
Questa parte sostituisce il numero di parte 291949 - e 3 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 270851
TUBO PREFORMATO CON VALVOLA PCV
-Non per USA, CDN, USA LIGHT-
da £113,24
da £113,24
# 030
MPN: 266763
TUBO MANDATA OLIO
da £346,73
da £346,73
# 031
MPN: 250880
GUARNIZIONE
da £1,50
da £1,50
# 032
MPN: 153628
GUARNIZIONE
da £0,54
da £0,54
# 033
MPN: 14040611
NOCE
da £0,53
da £0,53
# 034
MPN: 266764
TUBO MANDATA OLIO ALLA POMPA
-Non più fornito- -Sostituito da 280761-
Superamento
Superamento
# 034
MPN: 280761
TUBO MANDATA OLIO ALLA POMPA
da £241,90
da £241,90
Questa parte sostituisce il numero di parte 266764
# 035
MPN: 231622
VITE
-M6 X 35-
da £0,53
da £0,53
# 036
MPN: 272327
TUBO DI RITORNO OLIO DAL MOTORE
da £102,00
da £102,00
# 037
MPN: 277001
SCUDO
da £24,98
da £24,98
# 038
MPN: 177778
NOCE
da £0,84
da £0,84
Questa parte sostituisce il codice articolo 133215 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 039
MPN: 256527
TUBO DI RITORNO OLIO
da £124,17
da £124,17
# 040
MPN: 266765
TUBO DI RITORNO OLIO
da £274,15
da £274,15
# 041
MPN: 122791
GUARNIZIONE
da £1,26
da £1,26
# 042
MPN: 249783
BLOCCO PILOTA IN GOMMA
da £6,53
da £6,53
# 043
MPN: 258945
FORCELLA FERMA TUBO
da £14,14
da £14,14
# 044
MPN: 231620
VITE
-M6 X 25-
da £0,53
da £0,53
# 045
MPN: 268336
COMPL. TERMOSTATO OLIO
-Vale fino al motore n° 265553- -Vale fino ad esaurimento-
Superamento
Superamento
# 045
MPN: 304797
COMPL. TERMOSTATO OLIO
-Applicabile dal motore n. 265554- -Applicabile dopo l'esaurimento di 268336-
da £230,61
da £230,61
Questa parte sostituisce il numero di parte 268336 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 263930
TUBO MANDATA OLIO
-Non più fornito- -Sostituito da 285375-
Superamento
Superamento
Questa parte sostituisce il numero di parte 275309
# 046
MPN: 275309
TUBO MANDATA OLIO
-Non più fornito- -Sostituito da 263930-
Superamento
Superamento
# 046
MPN: 285375
TUBO MANDATA OLIO
-Non più fornito- -Sostituito da 288451-
Superamento
Superamento
Questa parte sostituisce il numero di parte 263930
# 046
MPN: 288451
TUBO MANDATA OLIO
da £226,50
da £226,50
Questa parte sostituisce il numero di parte 285375
# 047
MPN: 263931
TUBO DI RITORNO OLIO
-Non più fornito- -Sostituito da 287815-
Superamento
Superamento
Questa parte sostituisce il numero di parte 275310
# 047
MPN: 275310
TUBO DI RITORNO OLIO
-Non più fornito- -Sostituito da 263931-
Superamento
Superamento
# 047
MPN: 287815
TUBO DI RITORNO OLIO
da £209,64
da £209,64
Questa parte sostituisce il numero di parte 263931
# 048
MPN: 122791
GUARNIZIONE
da £1,26
da £1,26
# 049
MPN: 231620
VITE
-M6 X 25-
da £0,53
da £0,53
# 050
MPN: 14454481
GUARNIZIONE
da £4,25
da £4,25
# 051
MPN: 14453981
GUARNIZIONE
da £0,54
da £0,54
# 052
MPN: 231616
VITE
-M6 X 14- -Non più fornito- -Sostituito da 248334-
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 052
MPN: 248334
VITE
-M6 X 16-
da £0,53
da £0,53
# 053
MPN: 138150
CONNETTORE
da £17,64
da £17,64
# 054
MPN: 144487
GUARNIZIONE
da £18,15
da £18,15
# 055
MPN: 231619
VITE
-M6 X 22-
da £0,53
da £0,53
# 056
MPN: 271278
COMPL. TUBO BLOW-BY
-Vale per USA, CDN, USA LIGHT- -Vale fino all'Ass. No. 110465- -Non più fornito-
da £211,40
da £211,40
# 056
MPN: 284720
COMPL. TUBO BLOW-BY
-Dopo esaurimento ordinare i componenti sciolti- -Vale per USA, CDN, USA LIGHT- -Vale dall'Ass. No. 110466- -Applicabile fino ad esaurimento-
da £161,26
da £161,26
# 057
MPN: 267300
MONTAGGIO
da £6,35
da £6,35
Questa parte sostituisce il numero di parte 294902 - e 1 altro. Fare clic per visualizzare i dettagli
# 058
MPN: 243399
BOCCOLA
da £0,53
da £0,53
# 059
MPN: 275627
PIATTO
da £10,48
da £10,48
# 060
MPN: 231624
VITE
-M6 X 45-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 14305924
# 061
MPN: 231623
VITE
-M6 X 40-
da £0,53
da £0,53
# 062
MPN: 12647624
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12647611
# 063
MPN: 178053
MORSETTO
da £0,86
da £0,86
# 063
MPN: 296779
COLLARE
-Non più fornito- -Sostituito da 178053-
da £4,04
da £4,04
# 064
MPN: 270850
TUBO COMPL. CON CONNETTORI ELETTRICI
-Vale per USA, CDN, USA LIGHT- -Vale fino all'Ass. No. 110465-
da £53,21
da £53,21
# 064
MPN: 284718
TUBO COMPL. CON CONNETTORI ELETTRICI
-Vale per USA, CDN, USA LIGHT- -Vale dall'Ass. No. 110466-
da £53,21
da £53,21
# 065
MPN: 178053
MORSETTO
-Applicabile per USA, CDN, USA LIGHT-
da £0,85
da £0,85
# 066
MPN: 266787
TUBO PREFORMATO
-Applicabile per USA, CDN, USA LIGHT-
da £12,10
da £12,10
# 067
MPN: 265721
VALVOLA DI CONTROLLO
-Applicabile per USA, CDN, USA LIGHT-
da £72,56
da £72,56
Questa parte sostituisce il numero di parte 234801
