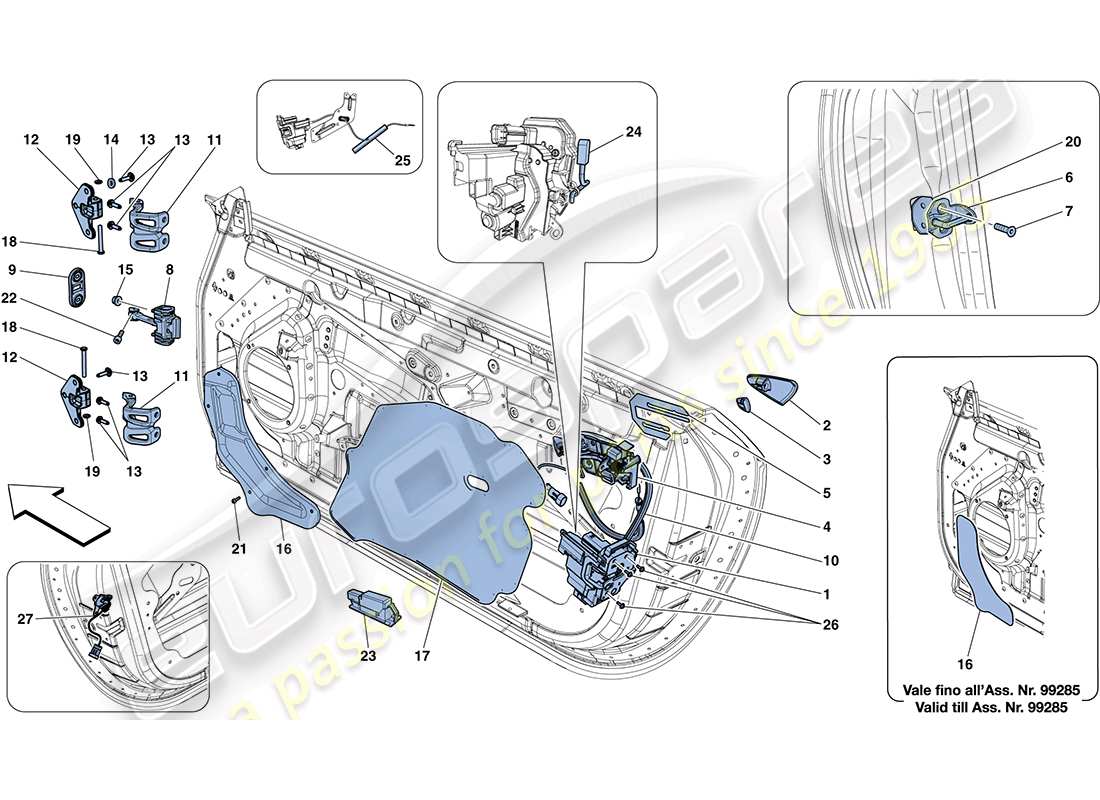

0115 - ANTE - MECCANISMO DI APERTURA E CERNIERE
Ferrari FF (RHD) DOORS - OPENING MECHANISM AND HINGES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 83987500
COMPL. SERRATURA PORTA SX
-Dopo esaurimento ordinare componenti sciolti- -No per GD- -Vale fino ad esaurimento-
da £136,35
da £136,35
Questa parte sostituisce il codice articolo 80182800 che abbiamo in magazzino
# 001
MPN: 83987600
COMPL. SERRATURA PORTA DX
-Dopo esaurimento ordinare componenti sciolti- -No per GD- -Vale fino ad esaurimento-
da £129,53
da £129,53
Questa parte sostituisce il codice articolo 80182700 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 83987700
COMPL. SERRATURA PORTA SX
-Dopo esaurimento ordinare componenti sciolti- -Vale per GD- -Vale fino ad esaurimento-
da £130,03
da £130,03
# 001
MPN: 83987800
COMPL. SERRATURA PORTA DX
-Dopo esaurimento ordinare componenti sciolti- -Vale per GD- -Vale fino ad esaurimento-
da £130,03
da £130,03
# 002
MPN: 69978900
MANIGLIA PORTA ESTERNA DESTRA
da £15,24
da £15,24
Questa parte sostituisce il numero di parte 69978910 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 69978910
MANIGLIA PORTA ESTERNA DESTRA
-Non più fornito- -Sostituito da 69978900-
Superamento
Superamento
# 002
MPN: 69979100
MANIGLIA PORTA ESTERNA SX
da £15,24
da £15,24
Questa parte sostituisce il codice articolo 69979110 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 69979110
MANIGLIA PORTA ESTERNA SX
-Non più fornito- -Sostituito da 69979100-
da £15,00
da £15,00
# 003
MPN: 81327900
GUARNIZIONE SX
da £4,21
da £4,21
# 003
MPN: 81328000
GUARNIZIONE DX
da £7,66
da £7,66
# 004
MPN: 80821600
MODULO MANIGLIA PORTIERA ESTERNA DX
da £133,85
da £133,85
# 004
MPN: 80821800
MODULO MANIGLIA PORTA ESTERNA SX
da £133,85
da £133,85
# 005
MPN: 80821900
DISTANZIALE MANIGLIA PORTIERA
da £3,46
da £3,46
# 006
MPN: 69756900
PIASTRA INCONTRO SERRATURA
-Vale fino all'Ass. No. 114689-
da £4,90
da £4,90
# 006
MPN: 85052500
PIASTRA INCONTRO SERRATURA
-Grigio- -Vale dall'Ass. No. 114690-
da £5,47
da £5,47
# 007
MPN: 14442434
VITE
-M8 X 40- -Non più fornito- -Sostituito da 84919600-
da £0,47
da £0,47
# 007
MPN: 84919600
VITE
-M8 X 45- -Vale fino all'Ass. Numero 3}
da £0,84
da £0,84
# 007
MPN: 85052700
VITE
-M8 X 45- -Grigio- -Vale dall'Ass. Numero 3}
da £0,74
da £0,74
# 008
MPN: 83275400
TIRANTE FERMAPORTA
-Vale fino all'Ass. No. 106597- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 008
MPN: 84873000
TIRANTE FERMAPORTA
-Per veicoli fino all'Ass. Nr. 106597, ordinare anche coppia tiranti e viti 84872900 rif.22- -Vale dall'Ass. No. 106598- -Applicabile dopo l'esaurimento di 83275400-
da £35,93
da £35,93
Questa parte sostituisce il numero di parte 83275400 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 83897000
GUARNIZIONE TIRANTE FERMAPORTA
da £4,61
da £4,61
# 010
MPN: 69877100
CAVO BOWDEN
da £13,46
da £13,46
# 011
MPN: 83208000
CERNIERA PORTA, PARTE MOBILE
da £28,58
da £28,58
# 012
MPN: 84095000
CERNIERA PORTA COMPL. PARTE FISSA
da £28,58
da £28,58
# 013
MPN: 16043834
VITE
-M8 X 30-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16043824
# 013
MPN: 83980800
VITE
-M8 X 30- -Non più fornito- -Sostituito da 16043834-
da £0,64
da £0,64
Questa parte sostituisce il numero di parte 16043821
# 014
MPN: 12646778
Rondella
da £0,49
da £0,49
Questa parte sostituisce il numero di parte 156093
# 015
MPN: 14059214
NOCE
da £0,47
da £0,47
# 016
MPN: 82288800
MEMBRANA ANTERIORE DX
-Vale fino all'Ass. No. 99285-
da £33,40
da £33,40
# 016
MPN: 82288900
MEMBRANA ANTERIORE SX
-Vale fino all'Ass. No. 99285-
da £18,37
da £18,37
# 016
MPN: 84382900
STAFFA IMPERMEABILIZZAZIONE PORTA DX
-Applicabile dall'Ass. No. 99286-
da £12,25
da £12,25
# 016
MPN: 84383000
STAFFA IMPERMEABILIZZAZIONE PORTA SX
-Applicabile dall'Ass. No. 99286-
da £12,25
da £12,25
# 017
MPN: 82208700
MEMBRANA POSTERIORE DX
da £133,77
da £133,77
# 017
MPN: 82208800
MEMBRANA POSTERIORE SX
da £133,77
da £133,77
# 018

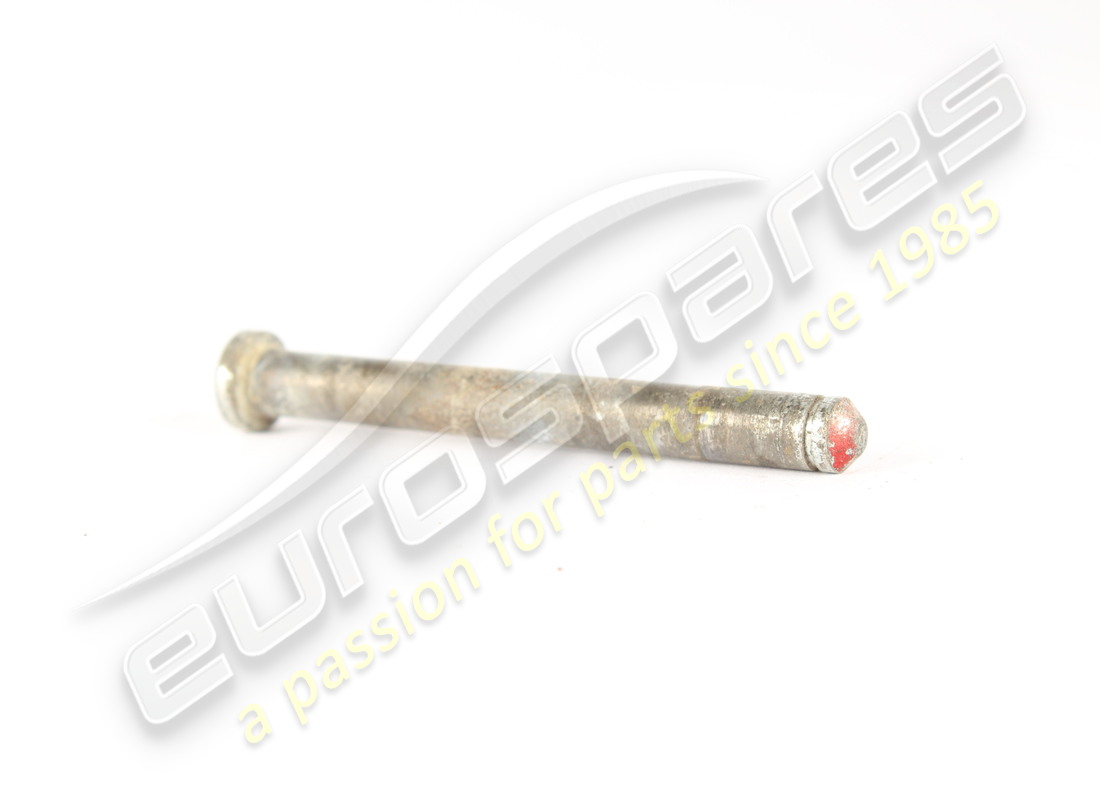

MPN: 83292400
SPILLO
da £6,13
da £6,13
# 019
MPN: 11087974
ANELLO A SCATTO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 11087976
# 020
MPN: 80763800

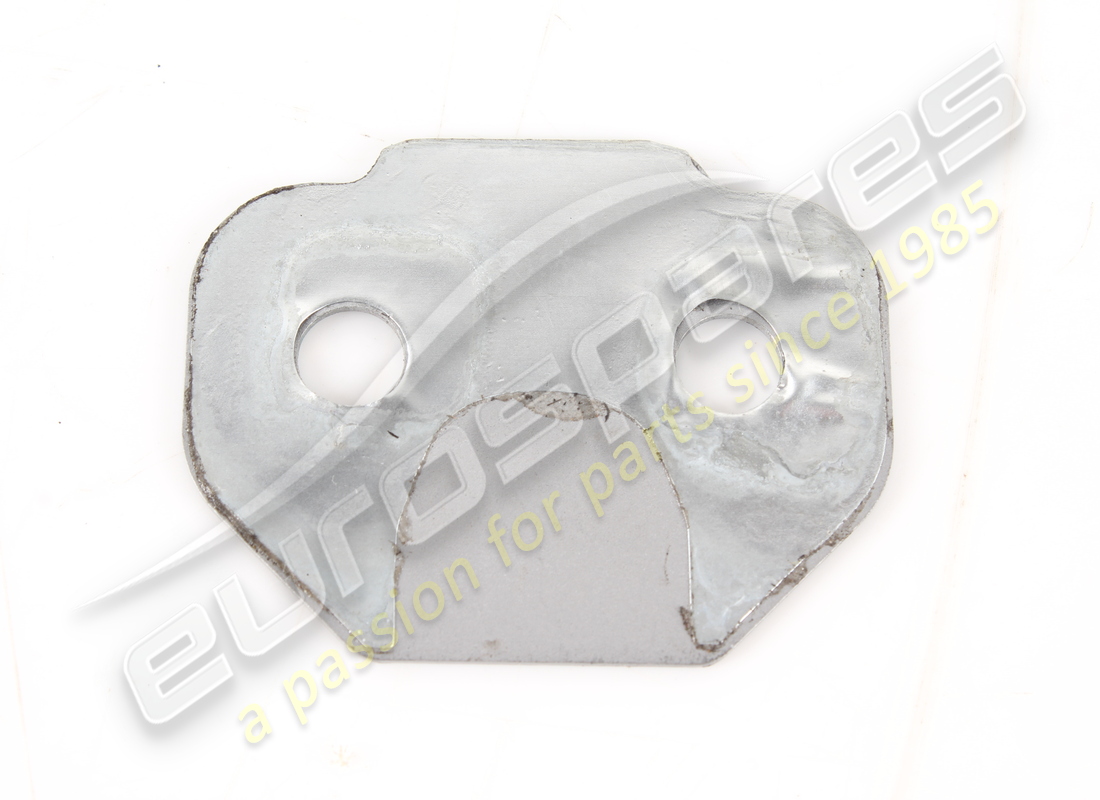

SPESSORE PIASTRA RISCONTRO PORTA
-Vale fino all'Ass. No. 114689-
da £1,87
da £1,87
# 020
MPN: 85052600
SPESSORE PIASTRA RISCONTRO PORTA
-Grigio- -Vale dall'Ass. No. 114690-
da £3,24
da £3,24
# 021
MPN: 65366700
VITE
-M5 X 12- -Non più fornito- -Sostituito da 85692200-
da £0,50
da £0,50
# 021
MPN: 85692200
VITE
-M5 X 12-
da £0,47
da £0,47
# 022
MPN: 14442134
VITE
-M8 X 25- -Vale fino all'Ass. Numero 3}
da £0,47
da £0,47
# 022
MPN: 84872900
VITE
-M8 X 25- -Nero- -Vale dall'Ass. Numero 3}
da £0,53
da £0,53
# 024
MPN: 82280100
COMPL. LEVA CHIUSURA PORTA SX
-Non per GD-
da £11,14
da £11,14
# 024
MPN: 83999500
COMPL. LEVA CHIUSURA PORTA DESTRA
-Vale per GD-
da £11,14
da £11,14
# 025

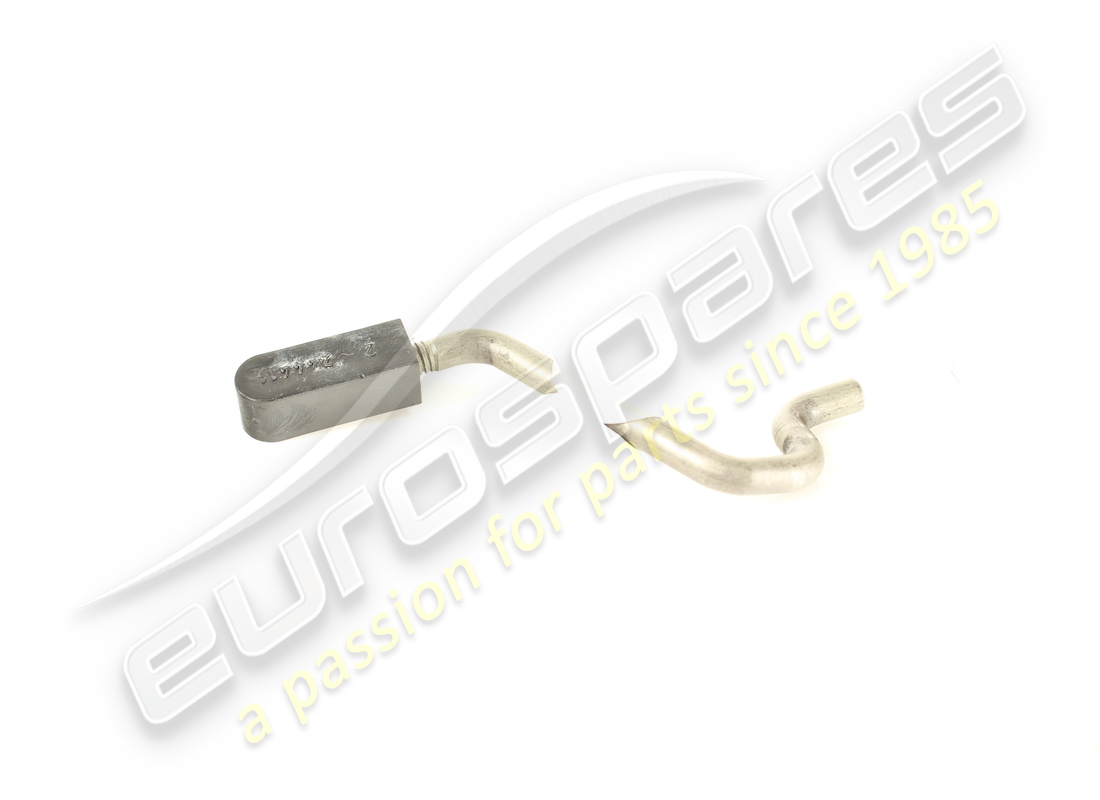

MPN: 82936500
GUAINA PROTETTIVA PER CAVO BOWDEN MANIGLIA INTERNA
da £1,49
da £1,49
# 026
MPN: 46401657
VITE
-Vale fino all'Ass. No. 106597-
da £0,52
da £0,52
# 026
MPN: 84873500
VITE
-Nero- -Vale dall'Ass. No. 106598- -Non più fornito- -Sostituito da 85478900-
da £0,71
da £0,71
# 026
MPN: 85478900
VITE
-M6 X 12- -Richiesta dall'Ass. Numero 3}
da £0,61
da £0,61
# 027
MPN: 82127900
SUPPORTO CHIUSURA
-Non per GD-
da £43,93
da £43,93
# 027
MPN: 83999400
SUPPORTO CHIUSURA
-Vale per GD-
da £43,93
da £43,93
# 028
MPN: 80182700
SERRATURA PORTA DX
-Non per GD-
da £49,86
da £49,86
# 028
MPN: 80182800
SERRATURA PORTA SX
-Non per GD-
da £49,86
da £49,86
# 028
MPN: 81015300
SERRATURA PORTA SX
-Vale per GD-
da £98,73
da £98,73
# 028
MPN: 81015400
SERRATURA PORTA DX
-Vale per GD-
da £98,73
da £98,73
# 029
MPN: 82596100
CAVO BOWDEN MANIGLIA PORTIERA INTERNA
da £25,99
da £25,99
-part-diagram-0116.webp "FERRARI FF (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI FF (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI FF (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI FF (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI FF (RHD) SEDILE ANTERIORE - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI FF (RHD) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI FF (RHD) SEDILE POSTERIORE - CINTURE DI SICUREZZA - RIVESTIMENTO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI FF (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI FF (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI FF (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI FF (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI FF (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI FF (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI FF (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI FF (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI FF (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI FF (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI FF (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI FF (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI FF (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI FF (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI FF (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI FF (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI FF (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI FF (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI FF (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI FF (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI FF (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI FF (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI FF (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI FF (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI FF (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI FF (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI FF (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI FF (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI FF (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI FF (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI FF (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI FF (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI FF (RHD) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI FF (RHD) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI FF (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI FF (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI FF (RHD) RAFFREDDAMENTO - POMPA ACQUA/OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI FF (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI FF (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI FF (RHD) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI FF (RHD) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI FF (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI FF (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI FF (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI FF (RHD) SISTEMA PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI FF (RHD) KIT RIPARAZIONE PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI FF (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI FF (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI FF (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI FF (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI FF (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI FF (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI FF (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI FF (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI FF (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI FF (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI FF (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI FF (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI FF (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI FF (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI FF (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI FF (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI FF (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI FF (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI FF (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI FF (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI FF (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI FF (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI FF (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI FF (RHD) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI FF (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI FF (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI FF (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI FF (RHD) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI FF (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI FF (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI FF (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI FF (RHD) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI FF (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI FF (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI FF (RHD) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI FF (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI FF (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
