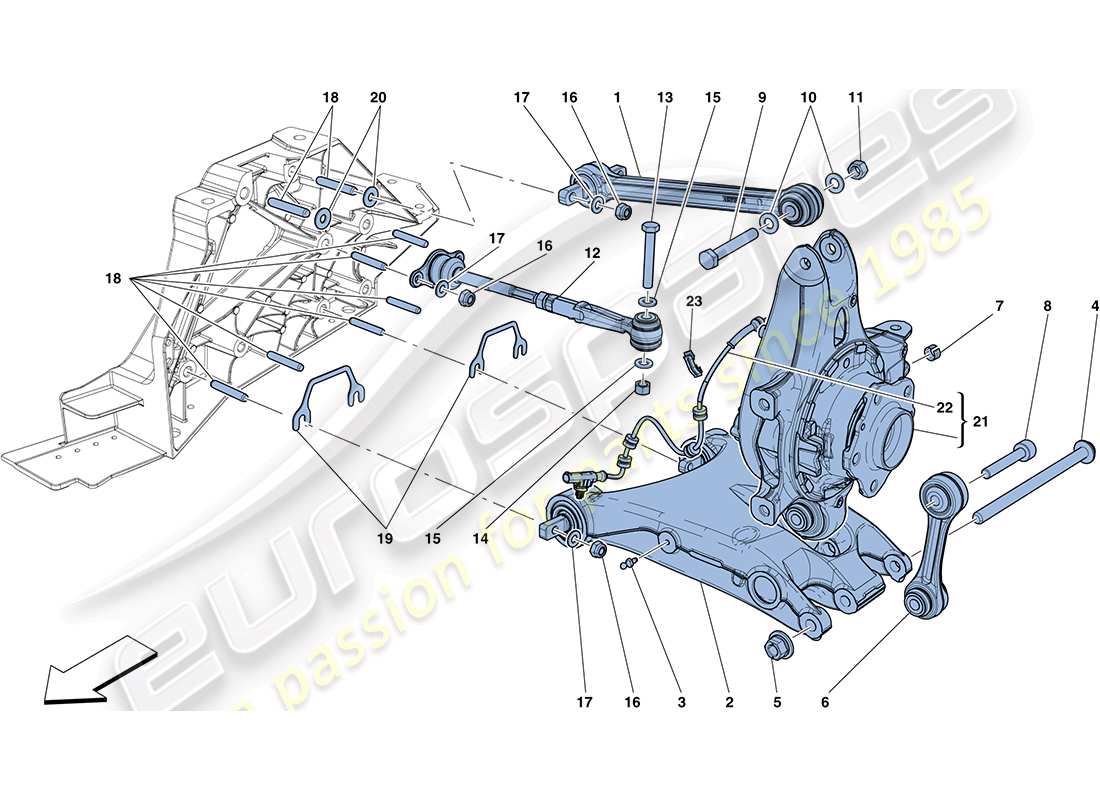

0039 - SOSPENSIONE POSTERIORE - BRACCI
Ferrari FF (RHD) REAR SUSPENSION - ARMS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 259687
LEVA SUPERIORE POSTERIORE
da £135,95
da £135,95
Questa parte sostituisce il numero di parte 259014 - e 2 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 262594
LEVA INFERIORE POSTERIORE SX
-Non più fornito- -Sostituito da 305679-
Superamento
Superamento
Questa parte sostituisce il numero di parte 261002
# 002
MPN: 262595
COMPL. BRACCIO INFERIORE POSTERIORE DX
-Non più fornito- -Sostituito da 305680-
Superamento
Superamento
Questa parte sostituisce il numero di parte 261003
# 002
MPN: 305679
COMPL. BRACCIO INFERIORE POSTERIORE SX
Superamento
Superamento
Questa parte sostituisce il numero di parte 262594
# 002
MPN: 305680
LEVA INFERIORE POSTERIORE DX
da £332,27
da £332,27
Questa parte sostituisce il numero di parte 262595 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 216973
GIUNTO A SFERA
da £1,69
da £1,69
# 004
MPN: 238656
VITE SPECIALE
da £6,59
da £6,59
# 005
MPN: 238063
NOCE
da £2,27
da £2,27
# 006
MPN: 259688
LEVERAGGIO ANTIROTAZIONE
da £58,43
da £58,43
Questa parte sostituisce il numero di parte 236783 - e 4 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 222956
ANELLO COMPENSATORE
da £8,82
da £8,82
# 008
MPN: 238258
VITE
-M12 X 1.25 X 75-
da £16,70
da £16,70
# 009
MPN: 15541434
VITE
-M12 X 1.25 X 80-
da £1,13
da £1,13
# 010
MPN: 14496721
Rondella
da £0,47
da £0,47
# 011
MPN: 203666
NOCE
da £0,54
da £0,54
# 012
MPN: 245161
TIRANTE COMPLETO
da £96,56
da £96,56
# 013
MPN: 15541434
VITE
-M12 X 1.25 X 80-
da £1,13
da £1,13
# 014
MPN: 203666
NOCE
da £0,54
da £0,54
# 015
MPN: 14496721
Rondella
da £0,47
da £0,47
# 016
MPN: 104114
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15503711 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 14496624
Rondella
-D. 10.5-21 X 2-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 264528
ASTA FILETTATA
da £2,00
da £2,00
Questa parte sostituisce il codice articolo 249294 che abbiamo in magazzino
# 019
MPN: 262539
PIASTRA DI REGOLAZIONE
-Gio. 2mm-
da £4,95
da £4,95
# 019
MPN: 262540
PIASTRA DI REGOLAZIONE
-Gio. 2.5mm-
da £4,95
da £4,95
# 019
MPN: 262541
PIASTRA DI REGOLAZIONE
-Gio. 3mm-
da £4,95
da £4,95
# 019
MPN: 262542
PIASTRA DI REGOLAZIONE
-Gio. 3.5mm-
da £4,95
da £4,95
# 019
MPN: 262543
PIASTRA DI REGOLAZIONE
-Gio. 4mm-
da £4,95
da £4,95
# 019
MPN: 262544
PIASTRA DI REGOLAZIONE
-Gio. 0.5mm-
da £4,95
da £4,95
# 019
MPN: 262545
PIASTRA DI REGOLAZIONE
-Gio. 1mm-
da £4,95
da £4,95
# 019
MPN: 262546
PIASTRA DI REGOLAZIONE
-Gio. 1.5mm-
da £4,95
da £4,95
# 020
MPN: 12646821
Rondella
da £0,47
da £0,47
# 021
MPN: 268379

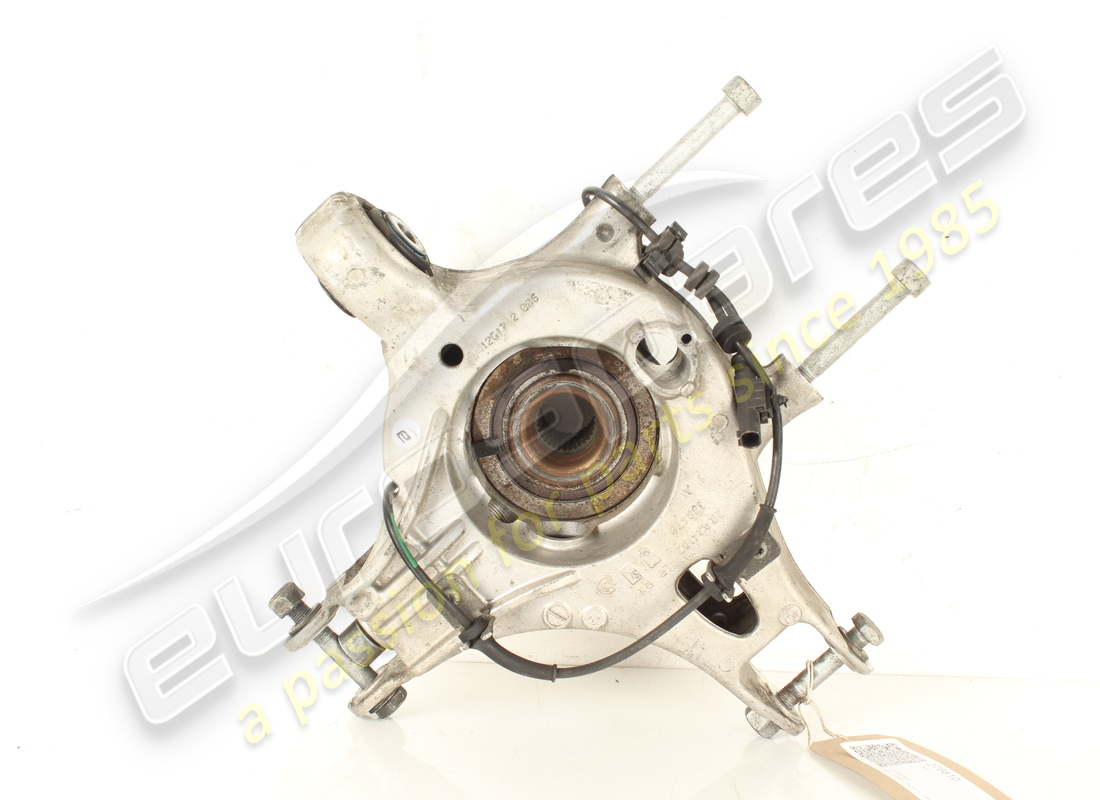

PORTAMOZZO SX
-Vale fino all'Ass. No. 107431- -Applicabile fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 238469
# 021
MPN: 268380
PORTAMOZZO DX
-Vale fino all'Ass. No. 107431- -Applicabile fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 238471
# 021
MPN: 276809
PORTAMOZZO SX
-Applicabile dall'Ass. No. 107432- -Applicabile dopo l'esaurimento di 268379- -Non più fornito- -Sostituito da 299933-
Superamento
Superamento
Questa parte sostituisce il numero di parte 268379
# 021
MPN: 276810
PORTAMOZZO DX
-Applicabile dall'Ass. No. 107432- -Applicabile dopo l'esaurimento di 268380-
da £1.336,27
da £1.336,27
Questa parte sostituisce il numero di parte 268380
# 021
MPN: 299933
COMPL. PORTAMOZZO POSTERIORE SX
-Applicabile dall'Ass. No. 107432-
da £1.336,27
da £1.336,27
Questa parte sostituisce il numero di parte 276809
# 022
MPN: 252510
SENSORE ABS
-Vale fino all'Ass. No. 107431- -Applicabile fino ad esaurimento-
da £101,27
da £101,27
Questa parte sostituisce il numero di parte 240892
# 022
MPN: 252514
SENSORE ABS
da £110,94
da £110,94
# 023
MPN: 251744
CLIP
-Applicabile per sensore codice articolo 252514, rif. 22- -Vale dall'Ass. No. 107432-
da £0,82
da £0,82
