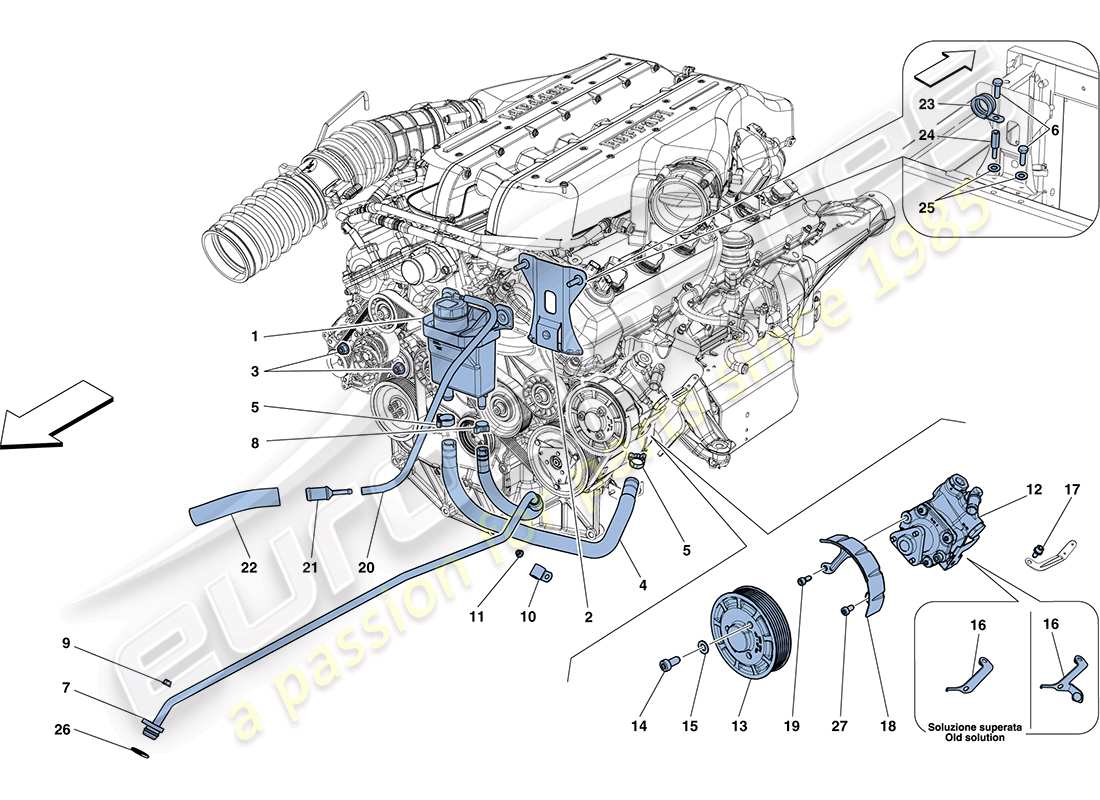

0035 - POMPA DEL SERVOSTERZO E SERBATOIO
Ferrari FF (RHD) POWER STEERING PUMP AND RESERVOIR Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
277696
COMPL. SERBATOIO DEL LIQUIDO DEL SERVOSTERZO
-Non più fornito- -Sostituito da 280021-
Superamento
Superamento
#
001
MPN:
280021
COMPL. SERBATOIO DEL LIQUIDO DEL SERVOSTERZO
-Valido fino ad esaurimento-
da
£20,85
da
£20,85
Questa parte sostituisce il numero di parte 199617
- e 3 altro. Fare clic per visualizzare i dettagli
#
001
MPN:
292342
COMPL. SERBATOIO DEL LIQUIDO DEL SERVOSTERZO
-Applicabile dopo l'esaurimento di 280021-
da
£25,31
da
£25,31
Questa parte sostituisce il codice articolo 233605 che abbiamo in magazzino
- e 9 altro. Fare clic per visualizzare i dettagli
#
002
MPN:
267954
staffa
da
£31,71
da
£31,71
#
003
MPN:
13046212
NOCE
da
£6,18
da
£6,18
#
004
MPN:
276797
TUBO DA SERBATOIO A POMPA DEL SERVOSTERZO
da
£22,46
da
£22,46
#
005
MPN:
13126370
MORSETTO
da
£0,67
da
£0,67
#
006
MPN:
10902424
VITE
-M6 X 20- -Staffa di fissaggio al telaio-
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 10902324
- e 3 altro. Fare clic per visualizzare i dettagli
#
007
MPN:
268010
TUBO DA RADIATORE A SERBATOIO LIQUIDO SERVOSTERZO
da
£39,08
da
£39,08
#
008
MPN:
13126070
COLLARE
da
£0,65
da
£0,65
#
009
MPN:
14058419
NOCE
da
£0,47
da
£0,47
#
010
MPN:
10441390
STAFFA CON GUAINA
-D. 12- -Fissaggio tubo al radiatore-
da
£0,47
da
£0,47
#
011
MPN:
15896277
NOCE
-Tubo di fissaggio al radiatore-
da
£1,11
da
£1,11
#
012
MPN:
272325
Pompa del servosterzo
-Non più fornito- -Sostituito da 277567-
Superamento
Superamento
#
012
MPN:
277567
Pompa del servosterzo
da
£730,38
da
£730,38
Questa parte sostituisce il numero di parte 272325
- e 2 altro. Fare clic per visualizzare i dettagli
#
013
MPN:
250874
PULEGGIA SULLA POMPA DEL SERVOSTERZO
da
£35,55
da
£35,55
#
014
MPN:
13028324
VITE
-M8 X 16-
da
£2,35
da
£2,35
#
015
MPN:
11193874
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il codice articolo 11193879 che abbiamo in magazzino
#
016
MPN:
272695
staffa
-Sul corpo pompa servosterzo posteriore- -Non più fornito- -Sostituito da 275397-
Superamento
Superamento
#
016
MPN:
275397
staffa
-Sul corpo pompa servosterzo posteriore-
da
£20,04
da
£20,04
Questa parte sostituisce il numero di parte 272695
#
017
MPN:
231627
VITE
-M8 X 16-
da
£0,54
da
£0,54
#
018
MPN:
272016
PROTEZIONE CINGHIA
da
£17,56
da
£17,56
#
019
MPN:
231627
VITE
-M8 X 16-
da
£0,54
da
£0,54
#
020
MPN:
124790
TUBO IN GOMMA
-D. 3.5-8 X 400- -Applicabile per GD-
da
£3,18
da
£3,18
#
020
MPN:
125826
TUBO IN GOMMA
-D. 3.5-8 X 320- -Non per GD-
da
£6,30
da
£6,30
#
021
MPN:
222606
RACCORDO TUBO SFIATO
-Non per GD-
da
£5,51
da
£5,51
#
022
MPN:
277606
TUBO SFIATO OLIO
-L= 1685- -Non per GD-
da
£6,68
da
£6,68
#
023
MPN:
172995
STAFFA CON GUAINA
da
£1,65
da
£1,65
#
024
MPN:
178772
BULLONE PRIGIONIERO
da
£5,72
da
£5,72
#
025
MPN:
11197774
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
026
MPN:
14457381
GUARNIZIONE
da
£0,47
da
£0,47
#
027
MPN:
231616
VITE
-M6 X 14-
da
£0,47
da
£0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
