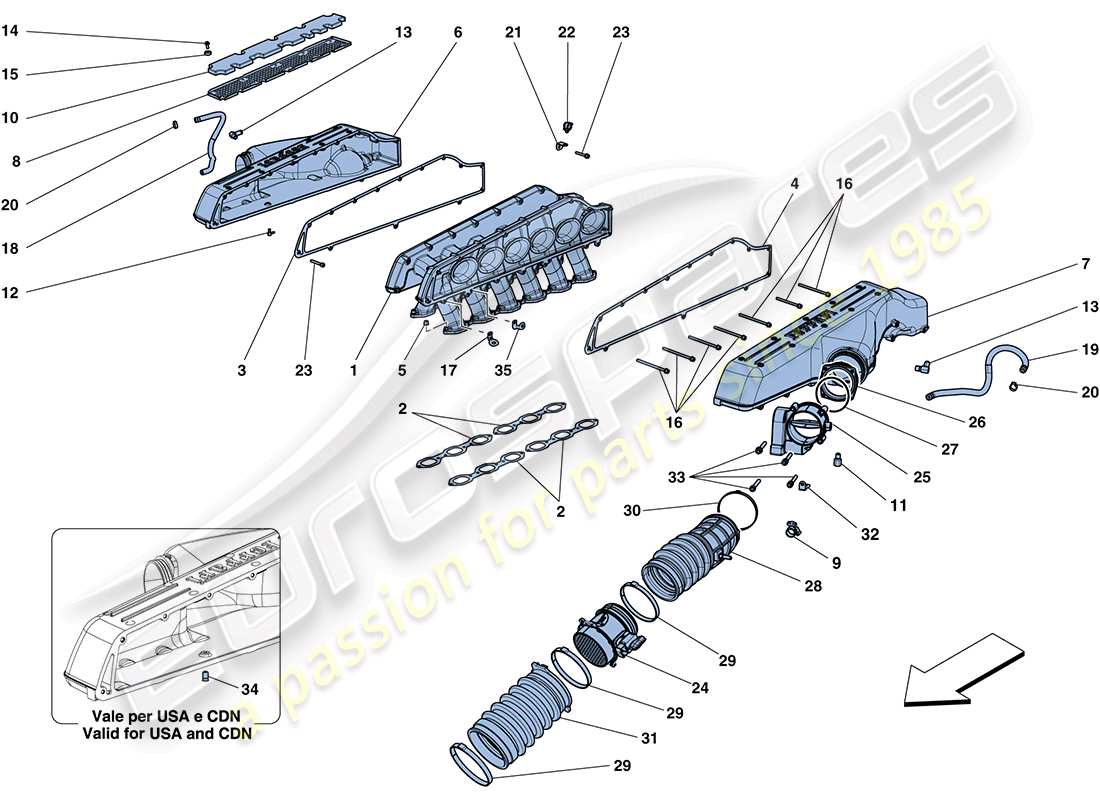

0012 - COLLETTORE DI ASPIRAZIONE
Ferrari FF (RHD) INTAKE MANIFOLD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 271909
COMPL. COLLETTORE DI ASPIRAZIONE
-Applicabile fino al motore n. 176320-
da £2.104,28
da £2.104,28
# 001
MPN: 280957
COMPL. COLLETTORE DI ASPIRAZIONE
-Applicabile dal motore n. 176321-
da £2.927,66
da £2.927,66
# 002
MPN: 259680
GUARNIZIONE
-Valido fino ad esaurimento-
Superamento
Superamento
# 002
MPN: 318409
GUARNIZIONE
-Applicabile dopo l'esaurimento di 259680-
da £64,80
da £64,80
Questa parte sostituisce il numero di parte 259680
# 003
MPN: 276948
GUARNIZIONE DX
-Valido fino ad esaurimento-
Superamento
Superamento
# 003
MPN: 317648
GUARNIZIONE DX
-Applicabile dopo l'esaurimento di 276948-
da £25,46
da £25,46
Questa parte sostituisce il numero di parte 276948
# 004
MPN: 276946
GUARNIZIONE SX
-Valido fino ad esaurimento-
Superamento
Superamento
# 004
MPN: 317649
GUARNIZIONE SX
-Applicabile dopo l'esaurimento di 276946-
da £25,46
da £25,46
Questa parte sostituisce il numero di parte 276946
# 005
MPN: 228265
NOCE
da £0,47
da £0,47
# 006
MPN: 276950
PLENUM DI ASPIRAZIONE DX
-Valido fino ad esaurimento-
Superamento
Superamento
# 006
MPN: 815966
PLENUM DI ASPIRAZIONE DX
-Applicabile dopo l'esaurimento di 276950-
da £1.043,72
da £1.043,72
Questa parte sostituisce il numero di parte 276950
# 007
MPN: 276952
PLENUM DI ASPIRAZIONE SX
-Valido fino ad esaurimento-
Superamento
Superamento
# 007
MPN: 815967
PLENUM DI ASPIRAZIONE SX
-Applicabile dopo l'esaurimento di 276952-
da £1.043,72
da £1.043,72
Questa parte sostituisce il numero di parte 276952
# 008
MPN: 257849
COMPL. TELAIO PORTA GUAINA DX
da £235,94
da £235,94
# 008
MPN: 257850
COMPL. TELAIO PORTA GUAINA SX
da £235,94
da £235,94
# 009
MPN: 178430
CLIP
da £0,53
da £0,53
# 010
MPN: 257851
RIVESTIMENTO IN GOMMA
da £23,58
da £23,58
# 011
MPN: 268877
CONNETTORE
da £40,36
da £40,36
# 012
MPN: 268875
CONNETTORE
-Non per USA, CDN, USA LIGHT- -Applicabile fino al motore n. 176320-
da £21,70
da £21,70
# 012
MPN: 274736
CONNETTORE
-Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 176321-
# 013
MPN: 198223
CONNETTORE
-Valido fino ad esaurimento-
da £30,32
da £30,32
# 013
MPN: 287234
CONNETTORE
-Applicabile dopo l'esaurimento di 198223- -Non più fornito- -Sostituito da 291079-
Superamento
Superamento
# 013
MPN: 291079
CONNETTORE
da £141,56
da £141,56
Questa parte sostituisce il numero di parte 287234
# 014
MPN: 259328
VITE
-M6 X 14 X 1- -Non più fornito- -Sostituito da 287120-
Superamento
Superamento
# 014
MPN: 287120
VITE
-M6 X 14 X 1-
da £29,10
da £29,10
Questa parte sostituisce il numero di parte 259328
# 015
MPN: 216292
GUARNIZIONE
da £2,25
da £2,25
# 016
MPN: 14300424
VITE
-M6 X 95- -Plenum di fissaggio nella zona inferiore- -Non più fornito- -Sostituito da 14300434-
Superamento
Superamento
# 016
MPN: 14300434
VITE
-M6 X 95- -Fissaggio plenum nella zona inferiore-
da £1,43
da £1,43
Questa parte sostituisce il numero di parte 14300424
# 016
MPN: 14300524
VITE
-M6 X 75- -Fissaggio posteriore inferiore per plenum SX nella zona sotto la pompa- -Non più fornito- -Sostituito da 14300534-
da £1,03
da £1,03
# 016
MPN: 14300534
VITE
-M6 X 75- -Fissaggio posteriore inferiore per plenum sinistro nella zona sotto la pompa-
da £1,72
da £1,72
Questa parte sostituisce il numero di parte 14300524
# 016
MPN: 14303824
VITE
-M6 X 60- -Plenum di fissaggio nella zona sotto la pompa destra- -Non più fornito- -Sostituito da 14303834-
da £1,37
da £1,37
Questa parte sostituisce il numero di parte 224997
# 016
MPN: 14303834
VITE
-M6 X 60- -Fissaggio plenum nella zona sotto la pompa destra-
da £0,91
da £0,91
# 016
MPN: 155304
VITE
-M6 X 85- -Plenum di fissaggio nella zona sotto la pompa destra- -Non più fornito- -Sostituito da 278351-
da £0,73
da £0,73
# 016
MPN: 270936
VITE
-M6 X 40 X 1- -Plenum di fissaggio al collettore- -Vale fino ad esaurimento-
Superamento
Superamento
# 016
MPN: 278351
VITE
-M6 X 85- -Fissaggio plenum nella zona sotto la pompa destra-
da £3,84
da £3,84
Questa parte sostituisce il numero di parte 155304
# 016
MPN: 285568
VITE
-M6 X 40 X 1- -Plenum di fissaggio al collettore- -Applicabile dopo l'esaurimento di 270936-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 270936
# 017
MPN: 262736
staffa
da £5,54
da £5,54
# 018
MPN: 276166
TUBO INCASSO DX
da £100,91
da £100,91
# 019
MPN: 276167
TUBO INCASSO SX
da £100,91
da £100,91
# 020
MPN: 13434670
COLLARE
da £0,51
da £0,51
# 021
MPN: 261374
staffa
da £134,55
da £134,55
# 022
MPN: 247440
CLIP
da £0,47
da £0,47
# 023
MPN: 233600
VITE
-M6 X 12-
da £0,53
da £0,53
# 024
MPN: 245028
FLUSSOMETRO D'ARIA
da £119,38
da £119,38
# 025
MPN: 179912
CORPO FARFALLATO
da £332,21
da £332,21
# 026
MPN: 240262
SPESSO
da £61,33
da £61,33
Questa parte sostituisce il codice articolo 195206 che abbiamo in magazzino
# 027
MPN: 150302
GUARNIZIONE
-Applicabile fino al motore n. 186322-
da £1,37
da £1,37
# 028
MPN: 269864
TUBO DI CONNESSIONE DX
-Vale per USA, CDN, USA LIGHT- -Vale fino al motore n. 195647-
da £117,74
da £117,74
# 028
MPN: 269865
TUBO DI CONNESSIONE SX
-Vale per USA, CDN, USA LIGHT- -Vale fino al motore n. 195647-
da £117,74
da £117,74
# 028
MPN: 269866
TUBO DI CONNESSIONE DX
-Non per USA, CDN, USA LIGHT-
da £50,88
da £50,88
# 028
MPN: 269867
TUBO DI CONNESSIONE SX
-Non per USA, CDN, USA LIGHT-
da £50,88
da £50,88
# 028
MPN: 282233
MANICA DESTRA
-Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 195648-
da £78,63
da £78,63
# 028
MPN: 282234
MANICA SX
-Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 195648-
da £78,63
da £78,63
# 029
MPN: 190151
MORSETTO AD ANELLO
da £2,05
da £2,05
Questa parte sostituisce il numero di parte 204436
# 030
MPN: 180046
MORSETTO AD ANELLO
da £1,40
da £1,40
# 031
MPN: 266404
TUBO DI CONNESSIONE
da £35,61
da £35,61
# 032
MPN: 268987
STAFFA FERMACAVO
da £10,92
da £10,92
# 033
MPN: 14305924
VITE
-M6 X 45- -Non più fornito- -Sostituito da 231624-
da £0,47
da £0,47
# 033
MPN: 231624
VITE
-M6 X 45-
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14305924
# 034
MPN: 219786
TAPPO FILETTATO
-Applicabile per USA, CDN, USA LIGHT-
da £9,14
da £9,14
# 035
MPN: 285240
staffa
-Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 195648-
da £7,97
da £7,97
-part-diagram-0013.webp "FERRARI FF (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI FF (RHD) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI FF (RHD) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI FF (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI FF (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI FF (RHD) RAFFREDDAMENTO - POMPA ACQUA/OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI FF (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI FF (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI FF (RHD) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI FF (RHD) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI FF (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI FF (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI FF (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI FF (RHD) SISTEMA PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI FF (RHD) KIT RIPARAZIONE PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI FF (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI FF (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI FF (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI FF (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI FF (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI FF (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI FF (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI FF (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI FF (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI FF (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI FF (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI FF (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI FF (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI FF (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI FF (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI FF (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI FF (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI FF (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI FF (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI FF (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI FF (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI FF (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI FF (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI FF (RHD) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI FF (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI FF (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI FF (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI FF (RHD) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI FF (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI FF (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI FF (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI FF (RHD) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI FF (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI FF (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI FF (RHD) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI FF (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI FF (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI FF (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI FF (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI FF (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI FF (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI FF (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI FF (RHD) SEDILE ANTERIORE - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI FF (RHD) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI FF (RHD) SEDILE POSTERIORE - CINTURE DI SICUREZZA - RIVESTIMENTO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI FF (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI FF (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI FF (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI FF (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI FF (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI FF (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI FF (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI FF (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI FF (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI FF (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI FF (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI FF (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI FF (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI FF (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI FF (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI FF (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI FF (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI FF (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI FF (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI FF (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI FF (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI FF (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI FF (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI FF (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI FF (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI FF (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI FF (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI FF (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI FF (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI FF (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
