ferrari ff (rhd) sistema d'aria secondaria diagramma delle parti

0008 - Sistema d'aria secondaria

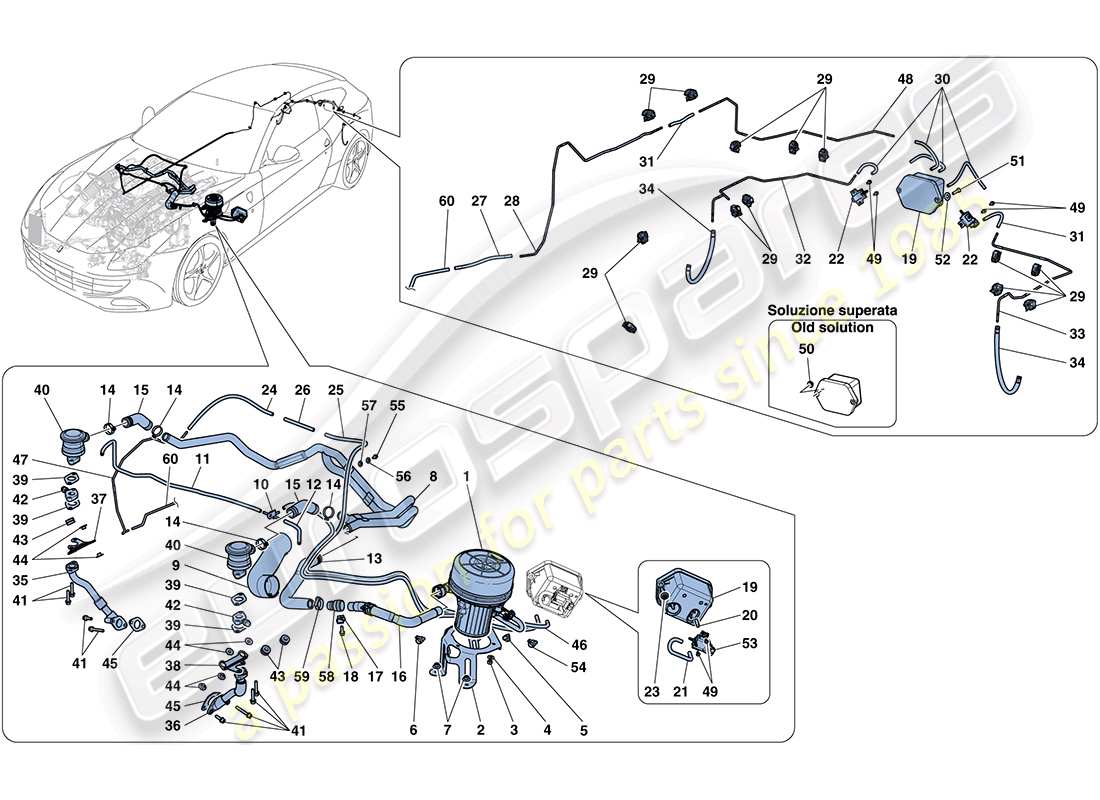

Ferrari FF (RHD) SECONDARY AIR SYSTEM Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                            #
                                                                            Numero di parte
                                                                            Descrizione
                                                                            Prezzo
                                                                            # 001
                                                                            MPN: 247795
                                                                            POMPA IMPIANTO ARIA SECONDARIA
                                                                            da £239,48
                                                                            da £239,48
                                                                            # 002
                                                                            MPN: 269285

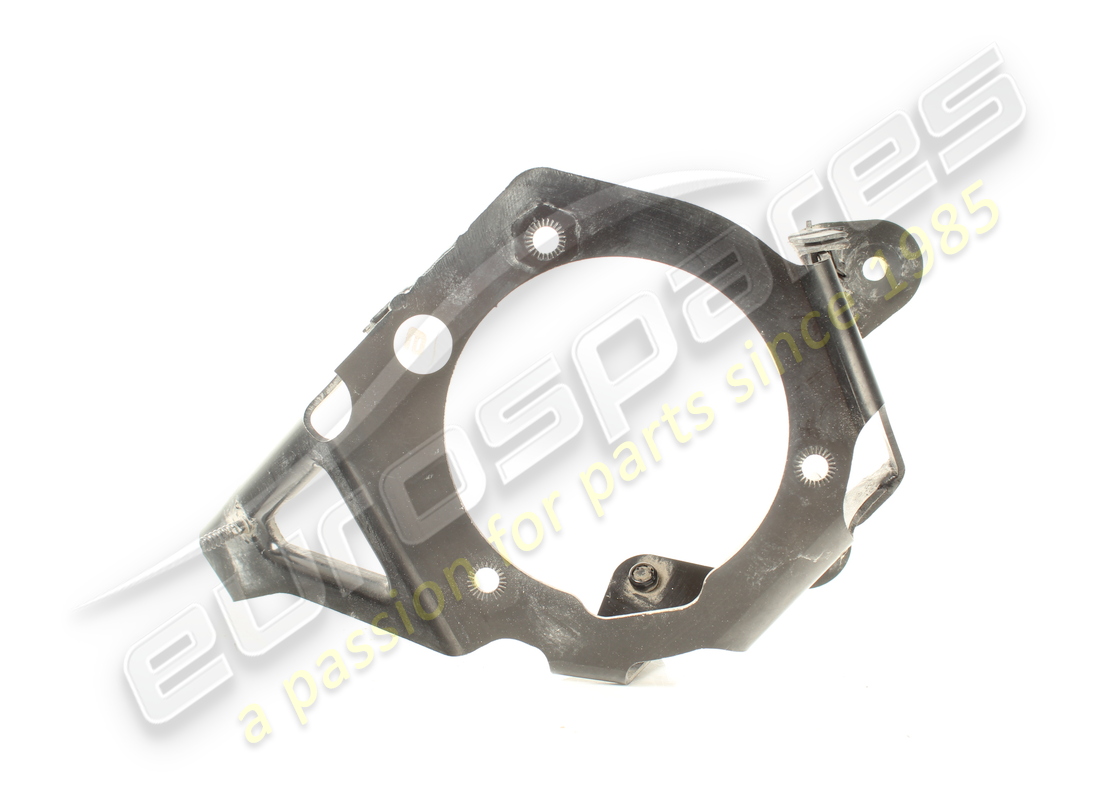

                                                                            STAFFA DI MONTAGGIO POMPA
                                                                            da £62,08
                                                                            da £62,08
                                                                            # 003
                                                                            MPN: 15896214
                                                                            NOCE
                                                                            da £0,54
                                                                            da £0,54
                                                                            Questa parte sostituisce il numero di parte 15896211
                                                                            # 004
                                                                            MPN: 11194674
                                                                            Rondella
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 005
                                                                            MPN: 253769
                                                                            CLIP
                                                                            da £0,47
                                                                            da £0,47
                                                                            # 006
                                                                            MPN: 198253
                                                                            CLIP
                                                                            da £2,24
                                                                            da £2,24
                                                                            # 007
                                                                            MPN: 14039614
                                                                            NOCE
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 008
                                                                            MPN: 274980
                                                                            TUBO IN ALLUMINIO
                                                                            da £185,45
                                                                            da £185,45
                                                                            # 009
                                                                            MPN: 276428
                                                                            MANICA TERMORIFLETTENTE
                                                                            da £33,86
                                                                            da £33,86
                                                                            # 009
                                                                            MPN: 276435
                                                                            STRISCIA IN ALLUMINIO AUTOADESIVA
                                                                            da £3,66
                                                                            da £3,66
                                                                            # 010
                                                                            MPN: 257691
                                                                            TRE VIE
                                                                            -Applicabile dall'Ass. No. 100181- -Applicabile dopo l'esaurimento di 275374-
                                                                            da £0,83
                                                                            da £0,83
                                                                            Questa parte sostituisce il numero di parte 275374
                                                                            # 010
                                                                            MPN: 275374
                                                                            TRE VIE
                                                                            -Dopo l'esaurimento ordinare anche il tubo 141235 rif. 12, tubo 122761 rif. 11, tubo 279281 rif. 46- -Vale fino all'Ass. N. 100180- -Vale fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 011
                                                                            MPN: 122761
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 X 665- -Tra raccordo 3-way e valvola pneumatica DX- -Vale dall'Ass. No. 100181- -Applicabile dopo l'esaurimento di 275542-
                                                                            da £54,83
                                                                            da £54,83
                                                                            Questa parte sostituisce il numero di parte 169700 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 011
                                                                            MPN: 275542
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 X 665- -Tra raccordo 3-way e valvola pneumatica destra- -Dopo l'esaurimento ordinare anche il connettore a tre vie 257691 rif. 10, tubo 141235 rif. 12, tubo 279281 rif. 46- -Vale fino all'Ass. No. 100180- -Vale fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 012
                                                                            MPN: 141235
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 90- -Tra raccordo 3-way e valvola pneumatica SX- -Vale dall'Ass. No. 100181- -Applicabile dopo l'esaurimento di 253376-
                                                                            da £2,17
                                                                            da £2,17
                                                                            Questa parte sostituisce il numero di parte 253376
                                                                            # 012
                                                                            MPN: 253376
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 90- -Tra raccordo 3-way e valvola pneumatica SX- -Dopo esaurimento ordinare anche il connettore a tre vie 257691 rif. 10, tubo 122761 rif. 11, tubo 279281 rif. 46- -Vale fino all'Ass. N. 100180- -Vale fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 013
                                                                            MPN: 267082
                                                                            TUBO DI CONNESSIONE
                                                                            da £11,52
                                                                            da £11,52
                                                                            # 014
                                                                            MPN: 13432970
                                                                            COLLARE
                                                                            da £0,83
                                                                            da £0,83
                                                                            Questa parte sostituisce il numero di parte 13432908
                                                                            # 015
                                                                            MPN: 261051
                                                                            TUBO DI CONNESSIONE
                                                                            da £39,50
                                                                            da £39,50
                                                                            # 016
                                                                            MPN: 267148
                                                                            COMPL. TUBO FLESSIBILE
                                                                            da £29,02
                                                                            da £29,02
                                                                            # 017
                                                                            MPN: 267133
                                                                            staffa
                                                                            da £13,69
                                                                            da £13,69
                                                                            # 018
                                                                            MPN: 231617
                                                                            VITE
                                                                            -M6 X 18-
                                                                            da £0,54
                                                                            da £0,54
                                                                            Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
                                                                            # 019
                                                                            MPN: 198339
                                                                            SERBATOIO ACCUMULATORE SOTTOVUOTO
                                                                            da £15,57
                                                                            da £15,57
                                                                            # 020
                                                                            MPN: 225098
                                                                            TAPPO PER L'UNIONE
                                                                            da £0,86
                                                                            da £0,86
                                                                            # 021
                                                                            MPN: 115149
                                                                            TUBO IN GOMMA
                                                                            da £21,76
                                                                            da £21,76
                                                                            # 022
                                                                            MPN: 184363

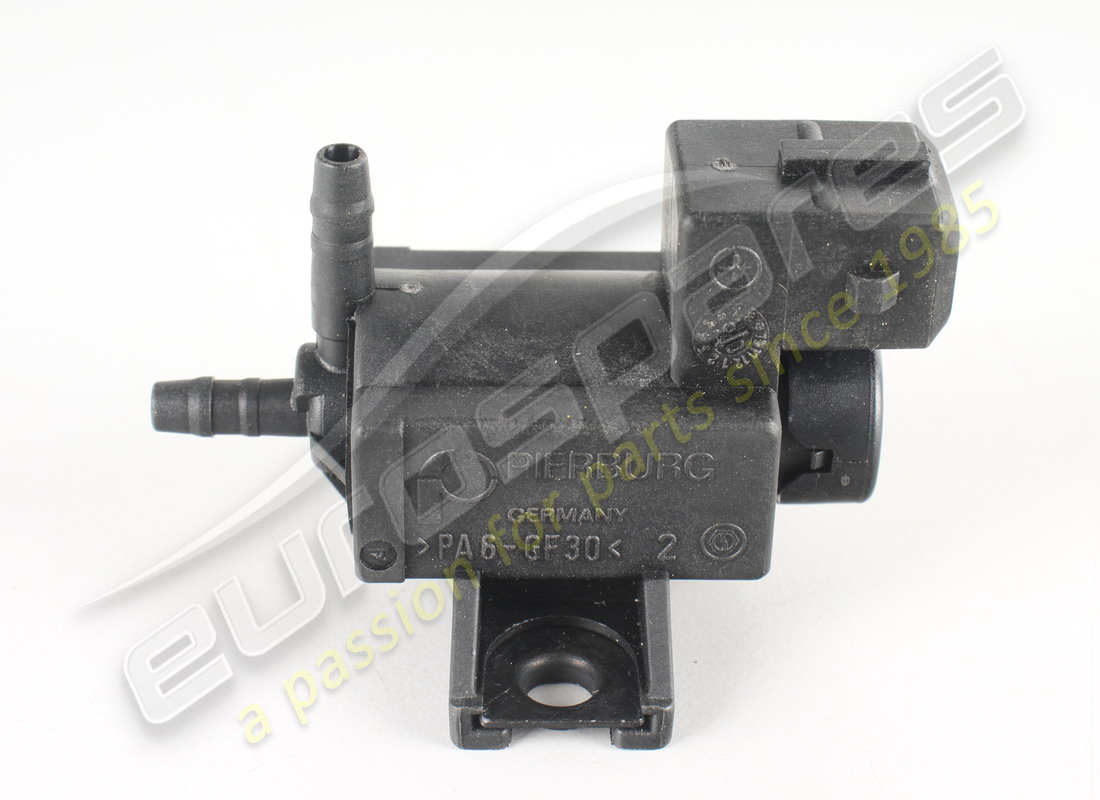

                                                                            ELETTROVALVOLA ON/OFF
                                                                            -Valido fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 022
                                                                            MPN: 315769
                                                                            ELETTROVALVOLA ON/OFF
                                                                            -Applicabile dopo l'esaurimento di 184363-
                                                                            da £16,85
                                                                            da £16,85
                                                                            Questa parte sostituisce il numero di parte 184363 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 023
                                                                            MPN: 14039614
                                                                            NOCE
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 024
                                                                            MPN: 125826
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 320- -Vale fino all'Ass. No. 100180-
                                                                            da £6,53
                                                                            da £6,53
                                                                            # 024
                                                                            MPN: 159542
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 260- -Richiesta dall'Ass. N. 100181 fino all'Ass. No. 100212-
                                                                            da £1,38
                                                                            da £1,38
                                                                            Questa parte sostituisce il numero di parte 264424 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 024
                                                                            MPN: 194323
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 330- -Richiesta dall'Ass. No. 100213-
                                                                            da £7,25
                                                                            da £7,25
                                                                            # 025
                                                                            MPN: 276433
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 1500-
                                                                            da £27,41
                                                                            da £27,41
                                                                            # 026
                                                                            MPN: 261684
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 95-
                                                                            da £2,00
                                                                            da £2,00
                                                                            Questa parte sostituisce il codice articolo 321333 che abbiamo in magazzino
                                                                            # 027
                                                                            MPN: 115147
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 170-
                                                                            da £2,92
                                                                            da £2,92
                                                                            Questa parte sostituisce il numero di parte 321332
                                                                            # 028
                                                                            MPN: 269071
                                                                            TUBO RIGIDO
                                                                            -Vale fino all'Ass. No. 102897- -Applicabile fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 028
                                                                            MPN: 280573
                                                                            TUBO RIGIDO
                                                                            -Applicabile dall'Ass. No. 102898- -Applicabile dopo l'esaurimento di 269071-
                                                                            da £42,73
                                                                            da £42,73
                                                                            Questa parte sostituisce il numero di parte 269071
                                                                            # 029
                                                                            MPN: 234284
                                                                            CLIP
                                                                            -1 compartimento-
                                                                            da £0,51
                                                                            da £0,51
                                                                            # 029
                                                                            MPN: 234285
                                                                            CLIP
                                                                            -2 scomparti-
                                                                            da £0,52
                                                                            da £0,52
                                                                            # 030
                                                                            MPN: 255096
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 X 140-
                                                                            da £5,80
                                                                            da £5,80
                                                                            # 030
                                                                            MPN: 277038
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 X 300-
                                                                            da £17,74
                                                                            da £17,74
                                                                            # 030
                                                                            MPN: 277041
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 X 180-
                                                                            da £22,64
                                                                            da £22,64
                                                                            # 031
                                                                            MPN: 199691
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 X 120-
                                                                            da £1,68
                                                                            da £1,68
                                                                            # 032
                                                                            MPN: 269074
                                                                            TUBO RIGIDO DX
                                                                            da £33,05
                                                                            da £33,05
                                                                            # 033
                                                                            MPN: 269073
                                                                            TUBO RIGIDO SX
                                                                            da £17,73
                                                                            da £17,73
                                                                            # 034
                                                                            MPN: 168069
                                                                            TUBO IN GOMMA
                                                                            -D. 3-11.5 X 250-
                                                                            da £15,09
                                                                            da £15,09
                                                                            # 035
                                                                            MPN: 257255
                                                                            TUBO ENTRATA ARIA SECONDARIA DX
                                                                            da £70,96
                                                                            da £70,96
                                                                            # 036
                                                                            MPN: 257256
                                                                            TUBO ASPIRAZIONE ARIA SECONDARIA SX
                                                                            da £75,39
                                                                            da £75,39
                                                                            # 037
                                                                            MPN: 257257
                                                                            STAFFA DESTRA
                                                                            da £7,49
                                                                            da £7,49
                                                                            # 038
                                                                            MPN: 257258
                                                                            STAFFA SX
                                                                            da £7,49
                                                                            da £7,49
                                                                            # 039
                                                                            MPN: 186781
                                                                            GUARNIZIONE
                                                                            da £3,05
                                                                            da £3,05
                                                                            # 040
                                                                            MPN: 171175
                                                                            VALVOLA DEL SISTEMA ARIA SECONDARIA
                                                                            da £106,67
                                                                            da £106,67
                                                                            # 041
                                                                            MPN: 231618
                                                                            VITE
                                                                            -M6 X 20-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 041
                                                                            MPN: 231621
                                                                            VITE
                                                                            -M6 X 30-
                                                                            da £0,53
                                                                            da £0,53
                                                                            Questa parte sostituisce il numero di parte 216568
                                                                            # 041
                                                                            MPN: 231623
                                                                            VITE
                                                                            -M6 X 40-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 042
                                                                            MPN: 264020
                                                                            MONTAGGIO DEL DISTANZIATORE
                                                                            da £21,29
                                                                            da £21,29
                                                                            Questa parte sostituisce il numero di parte 252813 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                            # 043
                                                                            MPN: 177576
                                                                            GOMMINO
                                                                            da £1,18
                                                                            da £1,18
                                                                            # 044
                                                                            MPN: 183898
                                                                            BOCCOLA FLANGIATA
                                                                            da £1,65
                                                                            da £1,65
                                                                            # 045
                                                                            MPN: 202980
                                                                            GUARNIZIONE
                                                                            da £1,64
                                                                            da £1,64
                                                                            # 046
                                                                            MPN: 276430
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 1180- -Dopo esaurimento ordinare anche il connettore a tre vie 257691 rif. 10, tubo 141235 rif. 12, tubo 122761 rif. 11- -Vale fino all'Ass. No. 100180- -Vale fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 046
                                                                            MPN: 279281
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 1180- -Richiesta dall'Ass. No. 100181- -Applicabile dopo l'esaurimento di 276430-
                                                                            da £19,34
                                                                            da £19,34
                                                                            Questa parte sostituisce il numero di parte 276430
                                                                            # 047
                                                                            MPN: 276506
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 730- -Vale fino all'Ass. No. 100212-
                                                                            da £27,41
                                                                            da £27,41
                                                                            # 047
                                                                            MPN: 280051
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5 -8mm- -Vale dall'Ass. No. 100213- -Non più fornito- -Sostituito da 289048-
                                                                            Superamento
                                                                            Superamento
                                                                            # 047
                                                                            MPN: 289048
                                                                            TUBO IN GOMMA
                                                                            -D. 3.5-8 X 950-
                                                                            da £41,11
                                                                            da £41,11
                                                                            Questa parte sostituisce il numero di parte 280051
                                                                            # 048
                                                                            MPN: 269072
                                                                            TUBO RIGIDO
                                                                            da £17,73
                                                                            da £17,73
                                                                            # 049
                                                                            MPN: 15516204
                                                                            VITE
                                                                            -M4 X 12-
                                                                            da £0,52
                                                                            da £0,52
                                                                            # 050
                                                                            MPN: 14059111
                                                                            NOCE
                                                                            -Vale fino all'Ass. No. 105159-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 051
                                                                            MPN: 14304424
                                                                            VITE
                                                                            -Applicabile dall'Ass. No. 105160-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 052
                                                                            MPN: 11181574
                                                                            Rondella
                                                                            -Applicabile dall'Ass. No. 105160-
                                                                            da £0,54
                                                                            da £0,54
                                                                            # 053
                                                                            MPN: 184363
                                                                            ELETTROVALVOLA ON/OFF
                                                                            -Vale fino all'Ass. No. 106476- -Applicabile fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 053
                                                                            MPN: 283001
                                                                            ELETTROVALVOLA COMPLETA DI TUBO
                                                                            -Applicabile dall'Ass. No. 106477-
                                                                            da £160,91
                                                                            da £160,91
                                                                            # 053
                                                                            MPN: 315769
                                                                            ELETTROVALVOLA ON/OFF
                                                                            -Vale fino all'Ass. No. 106476- -Applicabile dopo l'esaurimento di 184363-
                                                                            da £16,85
                                                                            da £16,85
                                                                            Questa parte sostituisce il numero di parte 184363 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 054
                                                                            MPN: 262559
                                                                            CLIP
                                                                            da £0,59
                                                                            da £0,59
                                                                            # 055
                                                                            MPN: 14305124
                                                                            VITE
                                                                            -Non più fornito- -Sostituito da 233600-
                                                                            da £0,53
                                                                            da £0,53
                                                                            Questa parte sostituisce il numero di parte 14305121
                                                                            # 055
                                                                            MPN: 233600
                                                                            VITE
                                                                            -M6 X 12-
                                                                            da £0,54
                                                                            da £0,54
                                                                            # 056
                                                                            MPN: 11197774
                                                                            Rondella
                                                                            da £0,54
                                                                            da £0,54
                                                                            Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                            # 057
                                                                            MPN: 12643724
                                                                            Rondella
                                                                            da £0,53
                                                                            da £0,53
                                                                            Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
                                                                            # 058
                                                                            MPN: 249483
                                                                            ACCOPPIAMENTO
                                                                            da £2,09
                                                                            da £2,09
                                                                            # 059
                                                                            MPN: 13432970
                                                                            COLLARE
                                                                            da £0,87
                                                                            da £0,87
                                                                            Questa parte sostituisce il numero di parte 13432908
                                                                            # 060
                                                                            MPN: 268394
                                                                            TUBO SISTEMA CONTROLLO EMISSIONI, SEZIONE SOTTOSCOCCA POSTERIORE
                                                                            da £54,83
                                                                            da £54,83
