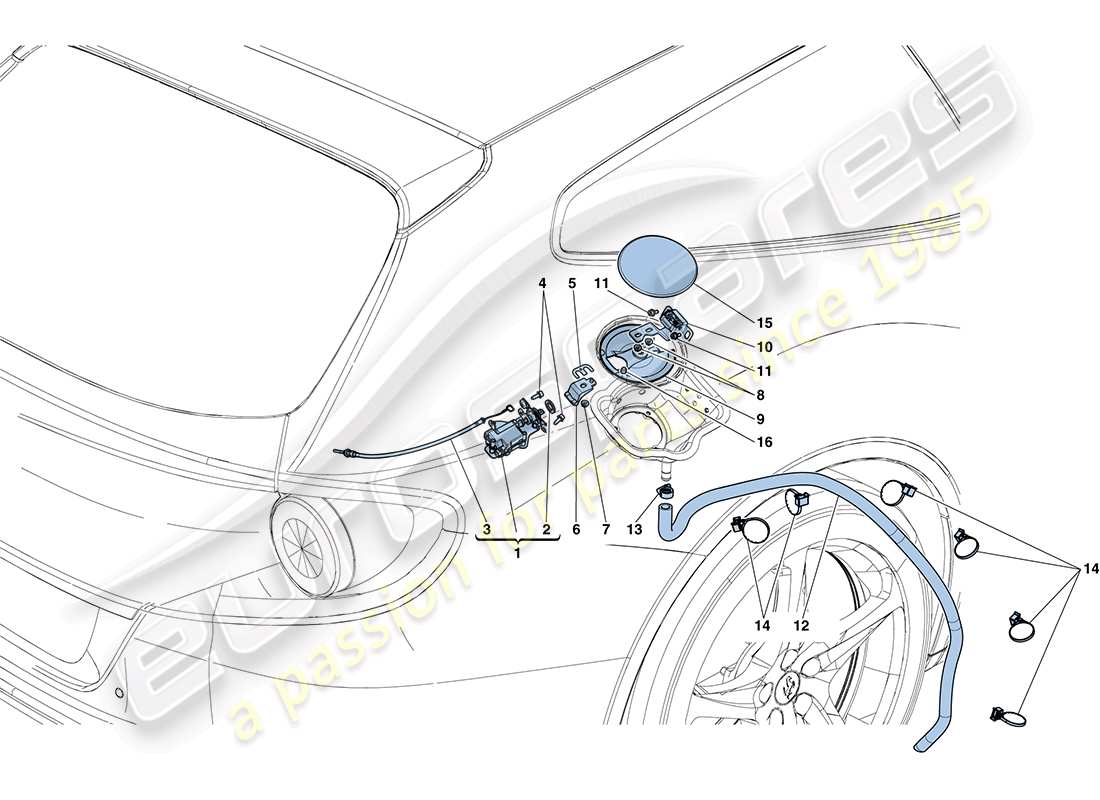

0113 - SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE
Ferrari FF (Europe) FUEL FILLER FLAP AND CONTROLS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 83350500

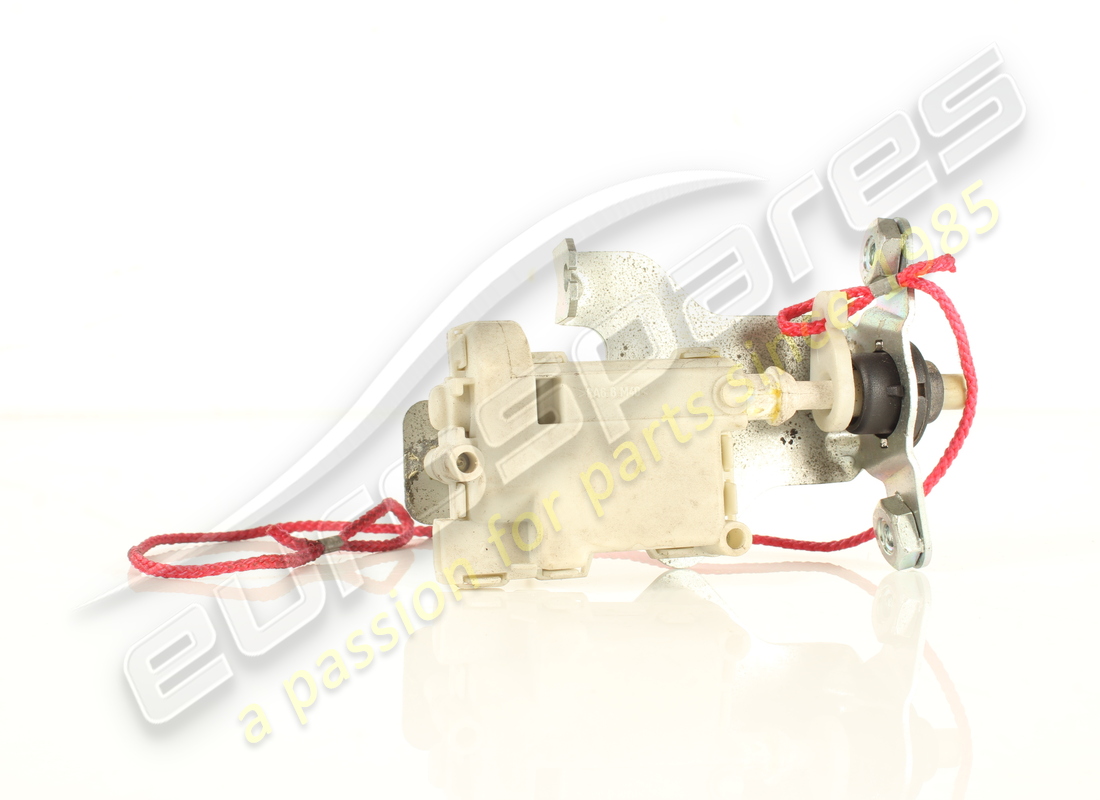

COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
-Vale fino all'Ass. No. 108359- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 85111000
COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
-Applicabile dall'Ass. No. 108360- -Applicabile dopo l'esaurimento di 83350500- -Applicabile fino all'esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 83350500
# 001
MPN: 86009000
COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
-Applicabile dall'Ass. No. 108360- -Applicabile dopo l'esaurimento di 85111000-
da £39,47
da £39,47
Questa parte sostituisce il numero di parte 85111000 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 67067600
ANELLO DI TENUTA PER BASE
da £2,24
da £2,24
# 003
MPN: 83350600
COMPL. CAVO BOWDEN ATTUATORE
-Vale fino all'Ass. No. 108359- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 003
MPN: 85111100
COMPL. CAVO ATTUATORE
-Applicabile dall'Ass. No. 108360- -Applicabile dopo l'esaurimento di 83350600-
da £61,27
da £61,27
Questa parte sostituisce il numero di parte 83350600
# 004
MPN: 11566227
VITE
-M5 X 14-
da £0,74
da £0,74
# 005
MPN: 84046900
PIASTRA DISTANZIALE
da £2,88
da £2,88
# 006
MPN: 83993500
INCONTRO PER ATTUATORE
da £19,20
da £19,20
# 007
MPN: 14059111
NOCE
da £0,54
da £0,54
# 008
MPN: 14059111
NOCE
da £0,53
da £0,53
# 009
MPN: 83666400
COPERTURA INTERNA
da £6,20
da £6,20
# 010
MPN: 83993700
COMPL. CERNIERA
da £31,04
da £31,04
# 011
MPN: 11566227
VITE
-M5 X 14-
da £0,74
da £0,74
# 012
MPN: 81640000
TUBO DI SCARICO
da £51,90
da £51,90
# 013
MPN: 13000390
COLLARE A VITE
-Non più fornito- -Sostituito da 296778-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 161490
COLLARE
-Non più fornito- -Sostituito da 13000390-
da £1,24
da £1,24
# 013
MPN: 296778
COLLARE
Superamento
Superamento
# 014
MPN: 177553
CLIP
da £0,52
da £0,52
# 014
MPN: 242384
CLIP
-Non più fornito- -Sostituito da 177553-
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 10897487
# 015
MPN: 81639111
SPORTELLO DEL RIEMPIMENTO DEL CARBURANTE
da £51,90
da £51,90
# 016
MPN: 81802300
TAMPONE IN GOMMA
-Non più fornito- -Sostituito da 83597100-
da £0,72
da £0,72
# 016
MPN: 83597100
TAMPONE IN GOMMA
-Non più fornito- -Sostituito da 84933800-
da £0,47
da £0,47
# 016
MPN: 84933800
TAMPONE IN GOMMA
da £2,22
da £2,22
