0042 - SISTEMA DI SOLLEVAMENTO DI VEICOLI

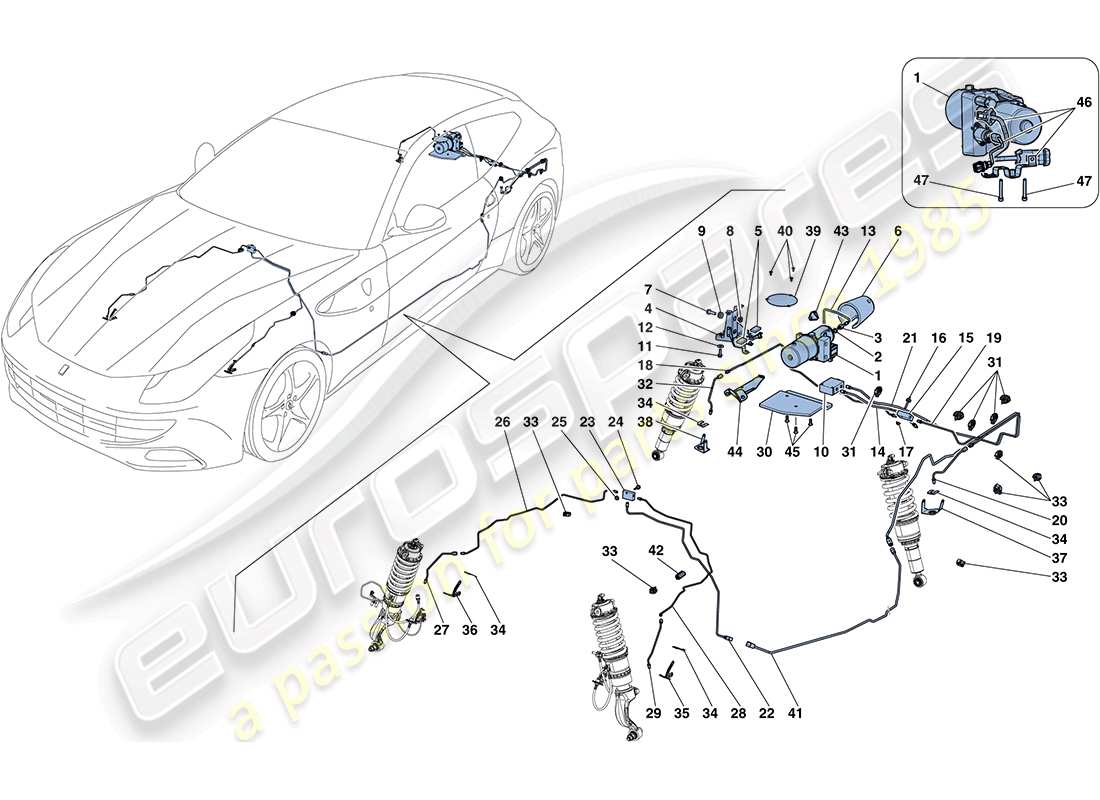

Ferrari FF (Europe) VEHICLE LIFT SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 257972
POMPA ELETTRICA
-Dopo esaurimento ordinare elettropompa 328447, tubo da pompa a separatore 328418 rif.13, KIT 70004745 rif.46, staffa 314656 rif.4, isolante 285319 rif. .6, vite 14358924 rif.47 e scheda ECU 343008 rif.134 rif.20- -Questa nota si applica solo ai veicoli in cui l'elettropompa 257972 è sostituita con 844229 per la prima volta- -Vale fino ad esaurimento-
da £2.233,29
da £2.233,29
# 001
MPN: 328447
POMPA ELETTRICA
-Applicabile dopo l'esaurimento di 257972- -Non più fornito- -Sostituito da 844229-
Superamento
Superamento
# 001
MPN: 844229
POMPA ELETTRICA
-Applicabile dopo l'esaurimento di 257972-
da £2.314,25
da £2.314,25
Questa parte sostituisce il numero di parte 328447
# 002
MPN: 256502
GUARNIZIONE
-Vale per elettropompa 257972rif.1-
da £0,54
da £0,54
# 003
MPN: 255281
UNIONE ADATTATORE
-M12- -Vale per elettropompa 257972 rif.1-
da £45,14
da £45,14
# 004
MPN: 268425
STAFFA DI MONTAGGIO POMPA
-Vale per elettropompa 257972rif.1-
da £72,56
da £72,56
# 004
MPN: 314656
STAFFA DI MONTAGGIO POMPA
-Vale per elettropompa 328447rif.1-
da £57,10
da £57,10
# 005
MPN: 264740
TAPPO
-40 x 24 mm-
da £0,59
da £0,59
# 006
MPN: 264917
Isolamento
-Vale per elettropompa 257972rif.1-
da £76,60
da £76,60
# 006
MPN: 285319
Isolamento
-Vale per elettropompa 328447rif.1-
da £46,71
da £46,71
# 007
MPN: 255049
VITE
-M10 X 1.5 X 32- -Non più fornito- -Sostituito da 304224-
Superamento
Superamento
# 007
MPN: 304224
VITE
-M10 X 1.5 X 28-
da £7,78
da £7,78
Questa parte sostituisce il numero di parte 255049
# 008
MPN: 255048
SPESSORE DEL GOMMINO
da £1,64
da £1,64
# 009
MPN: 255047
GOMMINO
da £2,22
da £2,22
# 010
MPN: 260390
SEPARATORE DI FLUSSO
da £676,33
da £676,33
# 011
MPN: 210246
VITE
-M8 X 25-
da £0,85
da £0,85
# 012
MPN: 13578305
Rondella
da £0,53
da £0,53
# 013
MPN: 268838
TUBO DA POMPA A SEPARATORE DI FLUSSO
-Vale per elettropompa 257972rif.1-
da £62,08
da £62,08
# 013
MPN: 328418
TUBO DA POMPA A SEPARATORE DI FLUSSO
-Vale per elettropompa 328447rif.1-
da £24,39
da £24,39
# 014
MPN: 268839
TUBO DA SEPARATORE A BLOCCO DISTRIBUTORE A TRE VIE
da £37,25
da £37,25
# 015
MPN: 269858
BLOCCO DISTRIBUTORE
da £12,41
da £12,41
# 016
MPN: 258770
BOCCOLA CILINDRICA
Superamento
Superamento
# 017
MPN: 14039614
NOCE
da £0,54
da £0,54
# 018
MPN: 268840
TUBO DA RACCORDO A TRE VIE ALLA SEZIONE RUOTA POSTERIORE DX
da £75,39
da £75,39
# 019
MPN: 268842
TUBO DA RACCORDO A TRE VIE ALLA SEZIONE RUOTA POSTERIORE SX
da £75,39
da £75,39
# 020
MPN: 271154
TUBO DA SEZIONE A RUOTA POSTERIORE SX
da £67,73
da £67,73
# 021
MPN: 274976
TUBO SEZIONE POSTERIORE
da £128,61
da £128,61
# 022
MPN: 268846
TUBO DA SEZIONE SOTTOSCOCCA ANTERIORE AL RACCORDO A TRE VIE
da £75,39
da £75,39
# 023
MPN: 269858
BLOCCO DISTRIBUTORE
da £12,41
da £12,41
# 024
MPN: 258770
BOCCOLA CILINDRICA
Superamento
Superamento
# 025
MPN: 14039614
NOCE
da £0,54
da £0,54
# 026
MPN: 271160
TUBO DA RACCORDO A TRE VIE ALLA SEZIONE RUOTA ANTERIORE DX
da £137,08
da £137,08
# 027
MPN: 271161
TUBO DALLA PARTE ANTERIORE DX AL TUBO FLESSIBILE
da £67,73
da £67,73
# 028
MPN: 271158
TUBO DA RACCORDO A TRE VIE ALLA SEZIONE RUOTA ANTERIORE SX
da £75,39
da £75,39
# 029
MPN: 271159
TUBO DALLA PARTE ANTERIORE SX AL TUBO FLESSIBILE
da £33,86
da £33,86
# 030
MPN: 83676100
SCUDO TERMICO
da £88,69
da £88,69
# 031
MPN: 234285
CLIP
-2 scomparti-
da £0,53
da £0,53
# 032
MPN: 271155
TUBO DA SEZIONE A RUOTA POSTERIORE DX
da £37,25
da £37,25
# 033
MPN: 234284
CLIP
-1 compartimento-
da £0,52
da £0,52
# 034
MPN: 116374
CLIP
da £1,20
da £1,20
# 035
MPN: 271901
STAFFA ANTERIORE SX
da £19,34
da £19,34
# 036
MPN: 271902
STAFFA ANTERIORE DESTRA
da £19,34
da £19,34
# 037
MPN: 271903
STAFFA POSTERIORE SX
da £17,74
da £17,74
# 038
MPN: 271905
STAFFA POSTERIORE DESTRA
da £17,74
da £17,74
# 039
MPN: 272640
COPERCHIO ISPEZIONE SISTEMA DI SOLLEVAMENTO
da £14,19
da £14,19
# 040
MPN: 68176300
VITE
-M5 X 12- -Non più fornito- -Sostituito da 85692200-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 81911200
# 040
MPN: 85692200
VITE
-M5 X 12-
da £0,47
da £0,47
# 041
MPN: 274974
TUBO SEZIONE PAVIMENTO
da £88,69
da £88,69
# 042
MPN: 262737
FERMO IN GOMMA
da £3,78
da £3,78
# 043
MPN: 275321
STAFFA PARAURTI POSTERIORE SUL PANNELLO POSTERIORE
da £24,98
da £24,98
# 044
MPN: 284283
STAFFA DI PROTEZIONE POSTERIORE SULLA VASCA DI SERVIZIO
da £31,44
da £31,44
# 045
MPN: 256490
VITE
da £1,22
da £1,22
Questa parte sostituisce il numero di parte 86607000
# 046
MPN: 70004745
KIT SOSTITUZIONE ELETTROPOMPA MARELLI
-Vale per elettropompa 328447rif.1-
da £427,36
da £427,36
# 047
MPN: 14358924
VITE
-Vale per elettropompa 328447rif.1-
da £0,53
da £0,53
