0026 - SISTEMA PTU

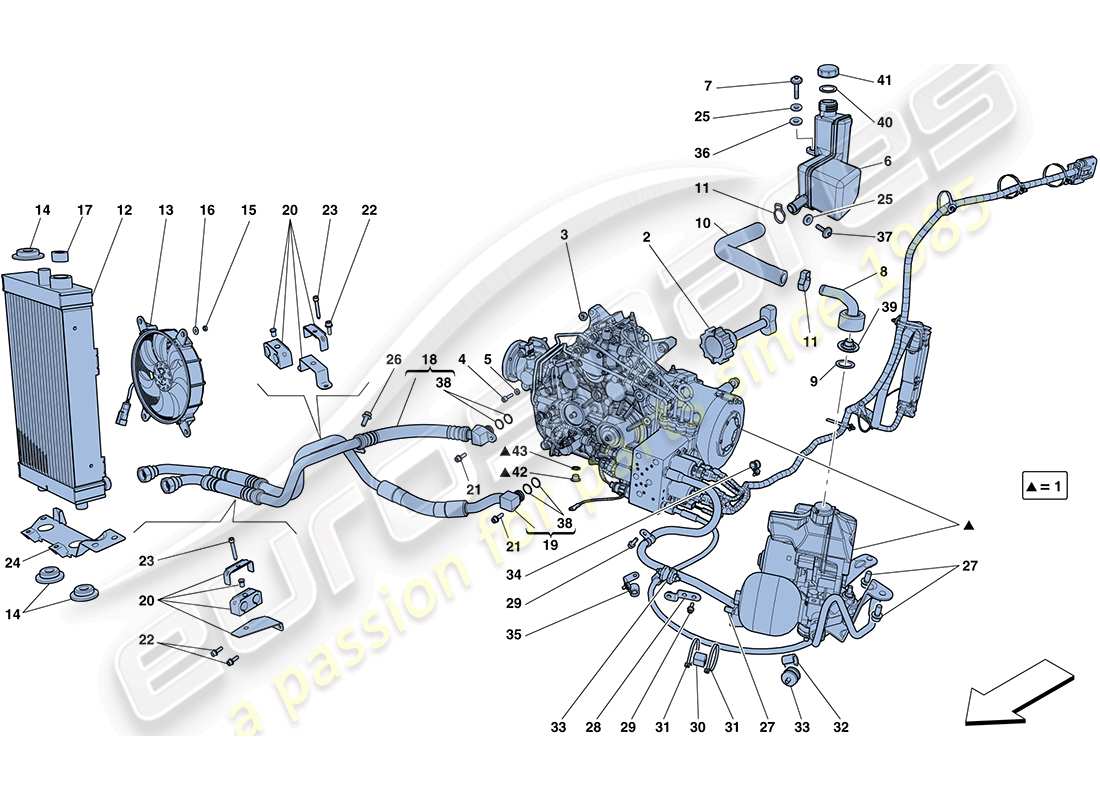

Ferrari FF (Europe) PTU SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 271091
GRUPPO PRESA DI FORZA
-Valido fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 276013
GRUPPO PRESA DI FORZA
-Applicabile dopo l'esaurimento di 271091- -Non più fornito- -Sostituito da 285958-
Superamento
Superamento
Questa parte sostituisce il numero di parte 271091
# 001
MPN: 285958
GRUPPO PRESA DI FORZA
-Non più fornito- -Sostituito da 305902-
Superamento
Superamento
Questa parte sostituisce il numero di parte 276013
# 001
MPN: 305902
GRUPPO PRESA DI FORZA
-Richiedere autorizzazione ASM-
da £30.542,30
da £30.542,30
Questa parte sostituisce il numero di parte 285958
# 002
MPN: 270910
INGRANAGGIO DI DISACCOPPIAMENTO
da £124,58
da £124,58
# 003
MPN: 14066021
NOCE
da £1,73
da £1,73
Questa parte sostituisce il numero di parte 14066017
# 004
MPN: 14307824
VITE
-M10 X 1.25 X 45- -Non più fornito- -Sostituito da 14307834-
da £1,48
da £1,48
# 004
MPN: 14307834
VITE
-M10 X 1.25 X 45-
da £1,91
da £1,91
# 004
MPN: 14307924
VITE
-M10 X 1.25 X 50- -Non più fornito- -Sostituito da 14307934-
da £3,20
da £3,20
Questa parte sostituisce il numero di parte 14307920
# 004
MPN: 14307934
VITE
-M10 X 1.25 X 50-
da £1,82
da £1,82
Questa parte sostituisce il codice articolo 14307924 che abbiamo in magazzino
# 004
MPN: 14308524
VITE
-M10 X 1.25 X 90- -Non più fornito- -Sostituito da 14308734-
Superamento
Superamento
# 004
MPN: 14308734
VITE
-M10 X 1.25 X 100-
da £3,11
da £3,11
# 005
MPN: 11190574
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14499504
# 006
MPN: 273051
SERBATOIO AUSILIARIO
-Vale fino all'Ass. No. 98783- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 006
MPN: 279172
SERBATOIO AUSILIARIO
-Applicabile dall'Ass. No. 98784- -Applicabile dopo l'esaurimento di 273051-
da £25,80
da £25,80
Questa parte sostituisce il numero di parte 273051
# 007
MPN: 62941000

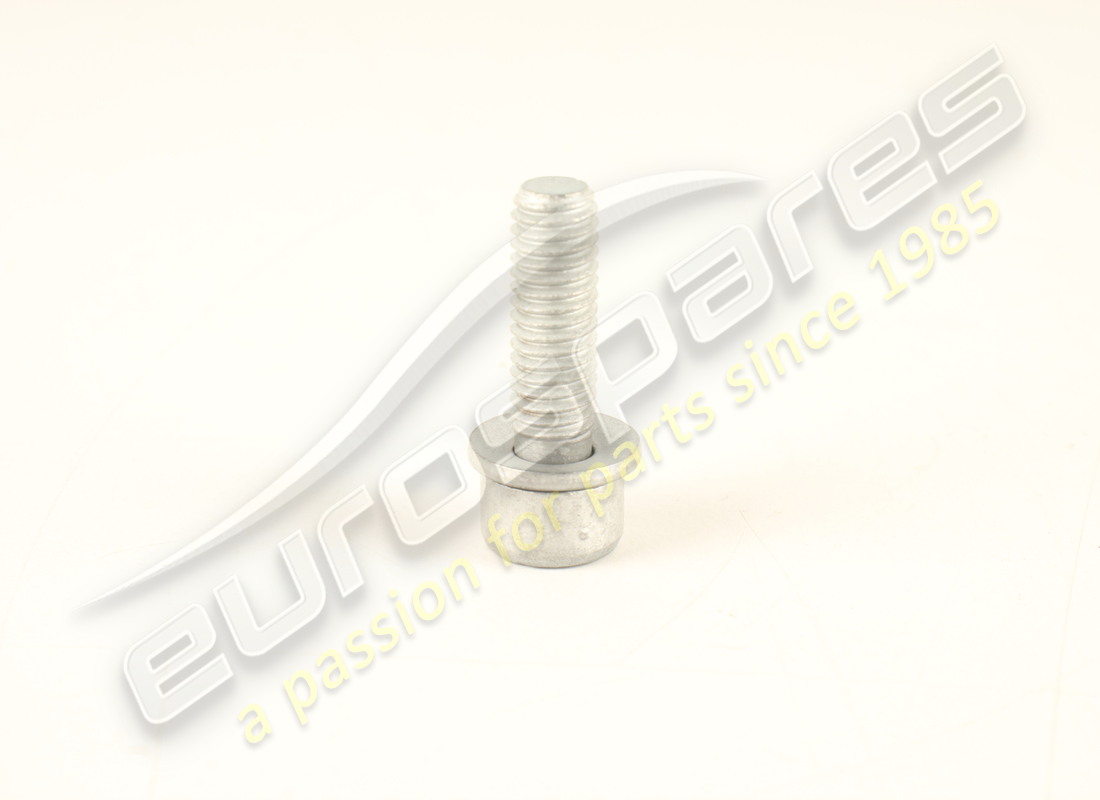

VITE
-M6 X 30-
da £2,16
da £2,16
# 008
MPN: 275459
TAPPO SERBATOIO
-Non più fornito- -Sostituito da 279173-
Superamento
Superamento
# 008
MPN: 279173
TAPPO SERBATOIO
-Completo di guarnizione- -Non più fornito- -Sostituito da 290689-
Superamento
Superamento
Questa parte sostituisce il numero di parte 275459
# 008
MPN: 290689

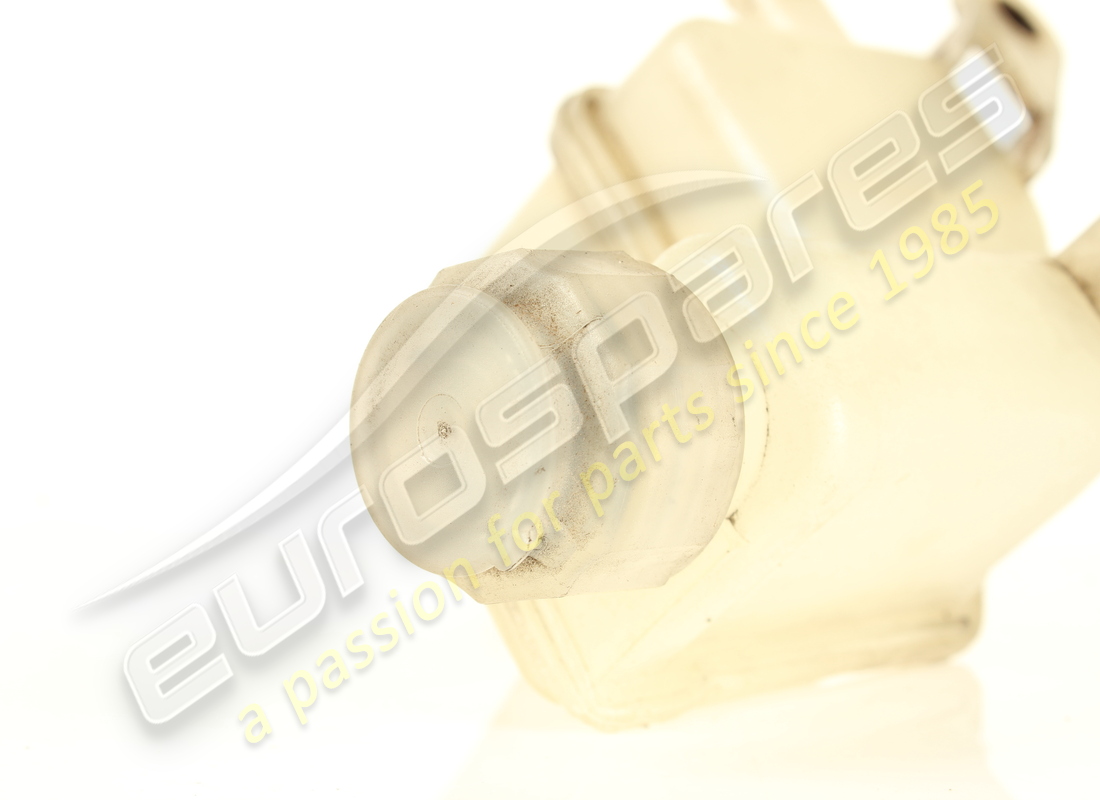

TAPPO SERBATOIO
-Completo di guarnizione-
da £7,21
da £7,21
Questa parte sostituisce il numero di parte 279173
# 009
MPN: 275749
GUARNIZIONE
-Applicabile per tappo serbatoio codice articolo 275459 rif. 8-
da £7,04
da £7,04
# 010
MPN: 274943
TUBO IN GOMMA
-Non più fornito- -Sostituito da 284750-
Superamento
Superamento
# 010
MPN: 284750
TUBO IN GOMMA
da £21,76
da £21,76
Questa parte sostituisce il numero di parte 274943
# 011
MPN: 13126070
COLLARE
da £0,65
da £0,65
# 011
MPN: 13430770
COLLARE
-Non più fornito- -Sostituito da 13126070-
da £0,53
da £0,53
# 011
MPN: 228142
MORSETTO AD ANELLO
-Non più fornito- -Sostituito da 13430770-
da £1,01
da £1,01
Questa parte sostituisce il codice articolo 13127070 che abbiamo in magazzino
# 012
MPN: 266825

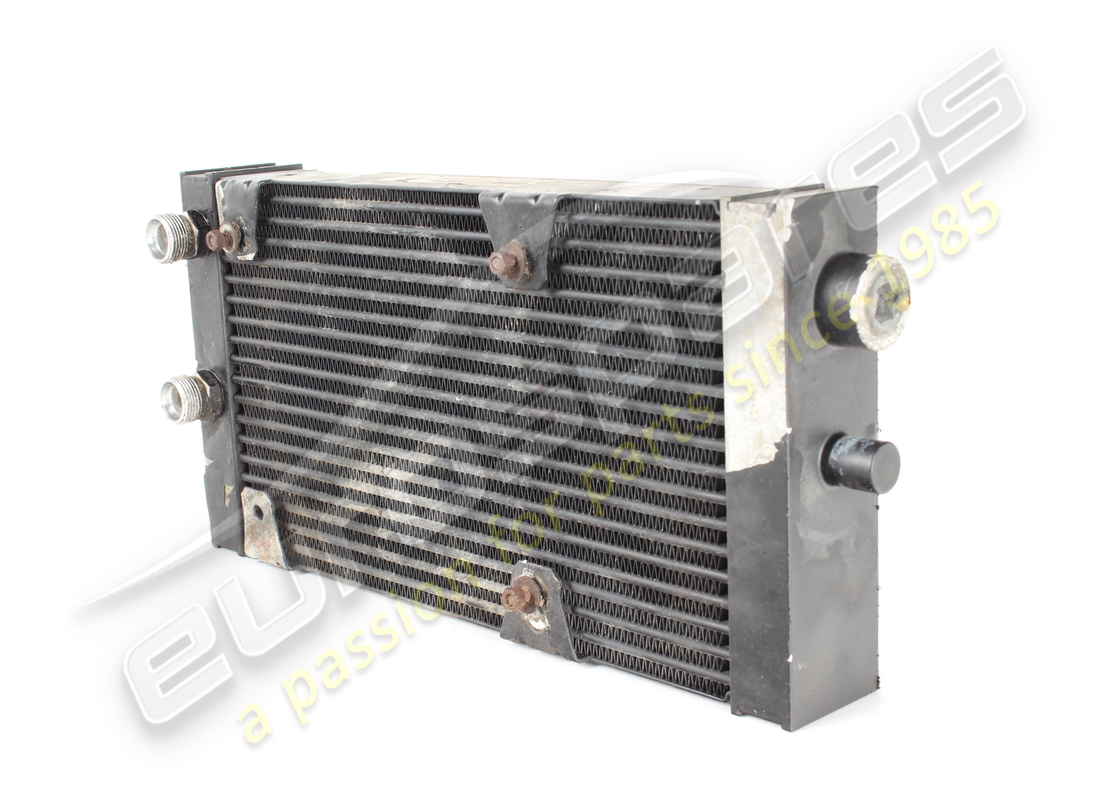

RADIATORE OLIO
-Valido fino ad esaurimento-
Superamento
Superamento
# 012
MPN: 295372
RADIATORE OLIO
-Applicabile dopo l'esaurimento di 266825-
da £792,78
da £792,78
Questa parte sostituisce il numero di parte 266825
# 013
MPN: 257823
COMPL. VENTILATORE ELETTRICO
-Valido fino ad esaurimento-
da £175,60
da £175,60
# 013
MPN: 277070
COMPL. VENTILATORE ELETTRICO
-Applicabile dopo l'esaurimento di 257823-
da £84,00
da £84,00
Questa parte sostituisce il codice articolo 257823 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 138926
TAMPONE IN GOMMA PER PERNO
da £2,43
da £2,43
# 015
MPN: 10718011
NOCE
Superamento
Superamento
# 016
MPN: 12638101
Rondella
da £0,71
da £0,71
# 017
MPN: 14325340
TAPPO FILETTATO
da £4,15
da £4,15
# 018
MPN: 278713
TUBO DI RITORNO OLIO DAL KIT RADIATORE
da £207,62
da £207,62
# 019
MPN: 278714
KIT TUBO MANDATA OLIO AL RADIATORE
da £217,70
da £217,70
# 020
MPN: 278715
KIT BLOCCHETTO BRACCIO ANTERIORE IN GOMMA
da £96,76
da £96,76
# 021
MPN: 231618
VITE
-M6 X 20-
da £0,53
da £0,53
# 022
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
# 023
MPN: 231624
VITE
-M6 X 45-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14305924
# 024
MPN: 272935
STAFFA INFERIORE
da £35,47
da £35,47
# 025
MPN: 13579221
Rondella
da £0,53
da £0,53
# 026
MPN: 16286024
VITE
-M6 X 16-
da £0,53
da £0,53
# 027
MPN: 248471
VITE
-M8 X 20-
da £0,67
da £0,67
# 028
MPN: 278880
COMPL. STAFFA
da £17,74
da £17,74
# 029
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
# 030
MPN: 278889
ANELLO DI GOMMA
da £11,66
da £11,66
# 031
MPN: 206739
FASCETTA
da £3,76
da £3,76
Questa parte sostituisce il numero di parte 243232
# 032
MPN: 10441390
STAFFA CON GUAINA
-D. 12-
da £0,51
da £0,51
# 033
MPN: 195373
TAPPO
da £5,32
da £5,32
# 034
MPN: 10441590
STAFFA CON GUAINA
-D. 16-
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 10113600
# 035
MPN: 278881
STAFFA SULLA SERRANDA
da £13,69
da £13,69
# 036
MPN: 279174
SPESSO
da £2,33
da £2,33
# 037
MPN: 64830600
VITE
da £1,09
da £1,09
Questa parte sostituisce il numero di parte 64882800 - e 1 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 254644
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14453481
# 039
MPN: 284751
ANELLO DI SICUREZZA PER TAPPO
-Applicabile al tappo 279173 rif. 8- -Non più fornito-
da £6,24
da £6,24
# 040
MPN: 285954
GUARNIZIONE
da £7,21
da £7,21
# 041
MPN: 306228
CAP
da £1,68
da £1,68
# 042
MPN: 293240
TAPPO
da £86,82
da £86,82
# 043
MPN: 14438589
FOCA
da £7,74
da £7,74
-part-diagram-0027.webp "FERRARI FF (EUROPE) KIT RIPARAZIONE PTU DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI FF (EUROPE) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI FF (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI FF (EUROPE) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI FF (EUROPE) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI FF (EUROPE) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI FF (EUROPE) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI FF (EUROPE) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI FF (EUROPE) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI FF (EUROPE) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI FF (EUROPE) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI FF (EUROPE) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI FF (EUROPE) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI FF (EUROPE) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI FF (EUROPE) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI FF (EUROPE) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI FF (EUROPE) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI FF (EUROPE) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI FF (EUROPE) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI FF (EUROPE) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI FF (EUROPE) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI FF (EUROPE) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI FF (EUROPE) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI FF (EUROPE) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI FF (EUROPE) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI FF (EUROPE) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI FF (EUROPE) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI FF (EUROPE) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI FF (EUROPE) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI FF (EUROPE) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI FF (EUROPE) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI FF (EUROPE) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI FF (EUROPE) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI FF (EUROPE) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI FF (EUROPE) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI FF (EUROPE) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI FF (EUROPE) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI FF (EUROPE) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI FF (EUROPE) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI FF (EUROPE) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI FF (EUROPE) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI FF (EUROPE) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI FF (EUROPE) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI FF (EUROPE) SEDILE ANTERIORE - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI FF (EUROPE) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI FF (EUROPE) SEDILE POSTERIORE - CINTURE DI SICUREZZA - RIVESTIMENTO INTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI FF (EUROPE) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI FF (EUROPE) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI FF (EUROPE) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI FF (EUROPE) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI FF (EUROPE) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI FF (EUROPE) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI FF (EUROPE) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI FF (EUROPE) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI FF (EUROPE) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI FF (EUROPE) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI FF (EUROPE) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI FF (EUROPE) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI FF (EUROPE) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI FF (EUROPE) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI FF (EUROPE) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI FF (EUROPE) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI FF (EUROPE) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI FF (EUROPE) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI FF (EUROPE) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI FF (EUROPE) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI FF (EUROPE) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI FF (EUROPE) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI FF (EUROPE) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI FF (EUROPE) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI FF (EUROPE) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI FF (EUROPE) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI FF (EUROPE) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI FF (EUROPE) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI FF (EUROPE) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI FF (EUROPE) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI FF (EUROPE) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI FF (EUROPE) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI FF (EUROPE) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI FF (EUROPE) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI FF (EUROPE) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI FF (EUROPE) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI FF (EUROPE) RAFFREDDAMENTO - POMPA ACQUA/OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI FF (EUROPE) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI FF (EUROPE) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI FF (EUROPE) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI FF (EUROPE) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI FF (EUROPE) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI FF (EUROPE) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI FF (EUROPE) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
