ferrari ff (europe) testa cilindro destra diagramma delle parti

0003 - TESTA CILINDRO DESTRA

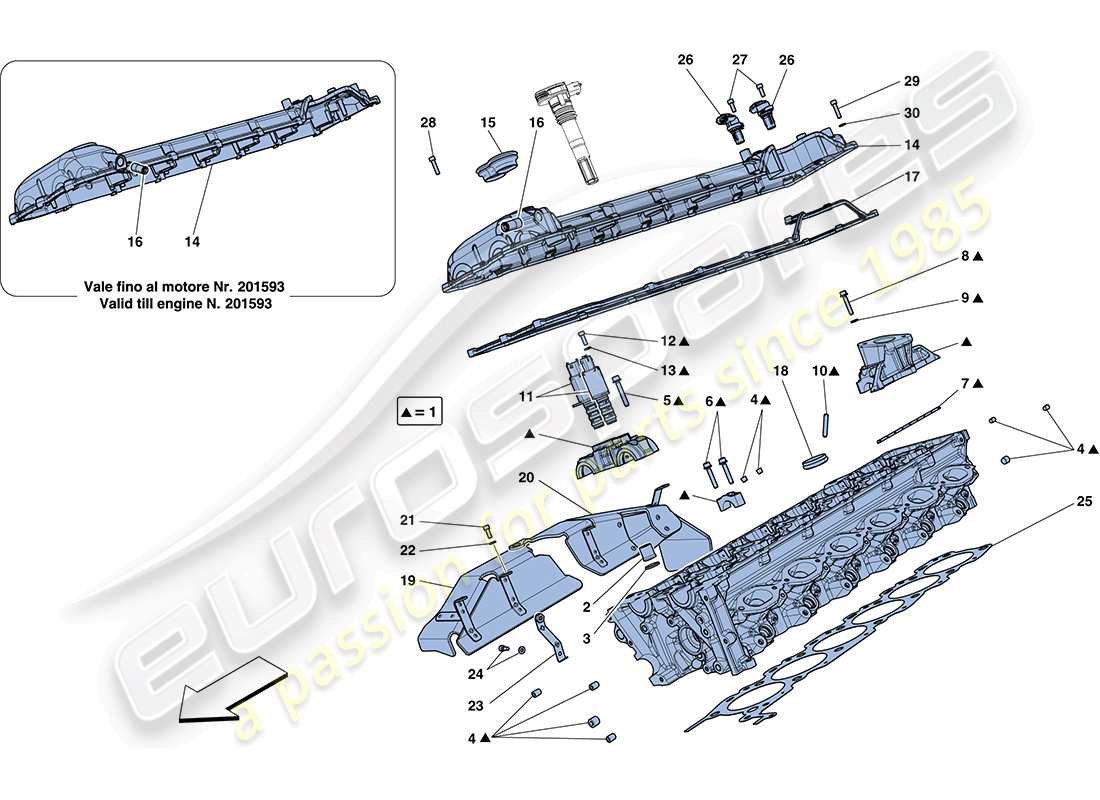

Ferrari FF (Europe) RIGHT HAND CYLINDER HEAD Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                      #
                      Numero di parte
                      Descrizione
                      Prezzo
                      # 001
                      MPN: 273223
                      TESTA DESTRA
                      -Applicabile fino al motore n. 201593-
                      Superamento
                      Superamento
                      # 001
                      MPN: 300331
                      TESTA DESTRA
                      -Applicabile dal motore n. 201594-
                      da £2.074,24
                      da £2.074,24
                      Questa parte sostituisce il numero di parte 273223
                      # 002
                      MPN: 183524
                      NOCE
                      -Fissaggio testa al basamento-
                      da £0,98
                      da £0,98
                      # 003
                      MPN: 151117
                      Rondella
                      -Fissaggio testa al basamento-
                      da £0,32
                      da £0,32
                      # 004
                      MPN: 10275501
                      TAPPO FILETTATO
                      -M12 X 11- -Non più fornito- -Sostituito da 282400-
                      da £0,52
                      da £0,52
                      # 004
                      MPN: 127635
                      TAPPO FILETTATO
                      -M18 X 11 X 1.5- -Coperchio foro di ispezione-
                      da £1,52
                      da £1,52
                      Questa parte sostituisce il numero di parte 183447
                      # 004
                      MPN: 127635
                      TAPPO FILETTATO
                      -M18 X 11 X 1.5- -Per il coperchio dell'orifizio dell'acqua posteriore-
                      da £1,52
                      da £1,52
                      Questa parte sostituisce il numero di parte 183447
                      # 004
                      MPN: 14326001
                      TAPPO FILETTATO
                      -D. 10 X 1.25- -Per orifizi circuito olio- -Non più fornito- -Sostituito da 282755-
                      da £0,47
                      da £0,47
                      Questa parte sostituisce il numero di parte 194495
                      # 004
                      MPN: 199760
                      TAPPO FILETTATO
                      -D. 6 X 1-
                      da £0,47
                      da £0,47
                      # 004
                      MPN: 282400
                      TAPPO FILETTATO
                      -M12 X 11-
                      da £2,04
                      da £2,04
                      # 004
                      MPN: 282755
                      TAPPO FILETTATO
                      -D. 10 X 1.25- -Per gli orifizi del circuito dell'olio-
                      da £1,13
                      da £1,13
                      # 005
                      MPN: 243720
                      VITE
                      -M6 X 40-
                      da £0,53
                      da £0,53
                      # 005
                      MPN: 243721
                      VITE CON Rondella
                      -M6 X 45-
                      da £0,47
                      da £0,47
                      # 006
                      MPN: 243719
                      VITE CON Rondella
                      -M6 X 35-
                      da £0,47
                      da £0,47
                      # 007
                      MPN: 239614
                      GUARNIZIONE
                      da £3,61
                      da £3,61
                      # 008
                      MPN: 239502
                      VITE
                      -M6 X 25-
                      da £0,47
                      da £0,47
                      # 008
                      MPN: 243719
                      VITE CON Rondella
                      -M6 X 35-
                      da £0,47
                      da £0,47
                      # 009
                      MPN: 11197774
                      Rondella
                      da £0,54
                      da £0,54
                      Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
                      # 010
                      MPN: 13541324

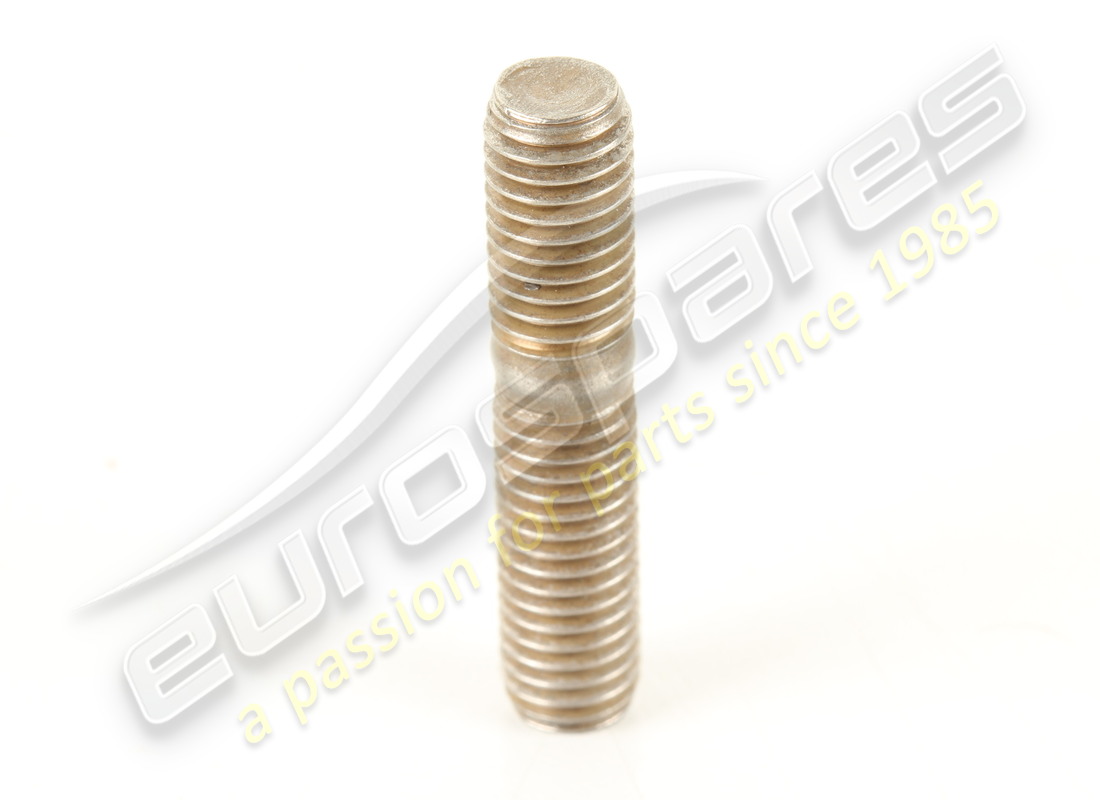

                      BULLONE PRIGIONIERO
                      -M6 X 12- -Lunghezza gambo 25 mm- -Fissaggio collettore di aspirazione-
                      da £0,94
                      da £0,94
                      Questa parte sostituisce il numero di parte 13541321
                      # 010
                      MPN: 13541424
                      BULLONE PRIGIONIERO
                      -M6 X 12- -Lunghezza gambo 28 mm- -Fissaggio collettore di aspirazione su perni di allineamento-
                      da £0,47
                      da £0,47
                      Questa parte sostituisce il numero di parte 13541421
                      # 010
                      MPN: 211641
                      BULLONE PRIGIONIERO
                      -M8 X 16- -Lunghezza gambo 24 mm- -Fissaggio collettore di scarico-
                      da £0,51
                      da £0,51
                      # 011
                      MPN: 255442
                      VALVOLA REGOLATORE PRESSIONE OLIO
                      -Valido fino ad esaurimento-
                      da £82,48
                      da £82,48
                      # 011
                      MPN: 296017
                      VALVOLA REGOLATORE PRESSIONE OLIO
                      da £60,73
                      da £60,73
                      Questa parte sostituisce il numero di parte 269227 - e 3 altro. Fare clic per visualizzare i dettagli
                      # 011
                      MPN: 296017
                      VALVOLA REGOLATORE PRESSIONE OLIO
                      da £60,73
                      da £60,73
                      Questa parte sostituisce il numero di parte 269227 - e 3 altro. Fare clic per visualizzare i dettagli
                      # 012
                      MPN: 14304224
                      VITE
                      -M5 X 16-
                      da £0,47
                      da £0,47
                      # 013
                      MPN: 11181574
                      Rondella
                      da £0,54
                      da £0,54
                      # 014
                      MPN: 271268
                      COPERTURA TESTA CILINDRO DX
                      -Applicabile fino al motore n. 201593-
                      da £369,77
                      da £369,77
                      # 014
                      MPN: 292565
                      COPERTURA TESTA CILINDRO DX
                      -Applicabile dal motore n. 201594-
                      da £386,04
                      da £386,04
                      # 015
                      MPN: 229353
                      GUARNIZIONE ELETTROVALVOLA
                      da £9,62
                      da £9,62
                      # 016
                      MPN: 271521
                      CONNETTORE
                      da £3,55
                      da £3,55
                      # 017
                      MPN: 243800
                      GUARNIZIONE COPERCHIO TESTA DX
                      da £44,54
                      da £44,54
                      # 018
                      MPN: 223982
                      GUARNIZIONE TUBO CANDELA
                      da £1,36
                      da £1,36
                      # 019

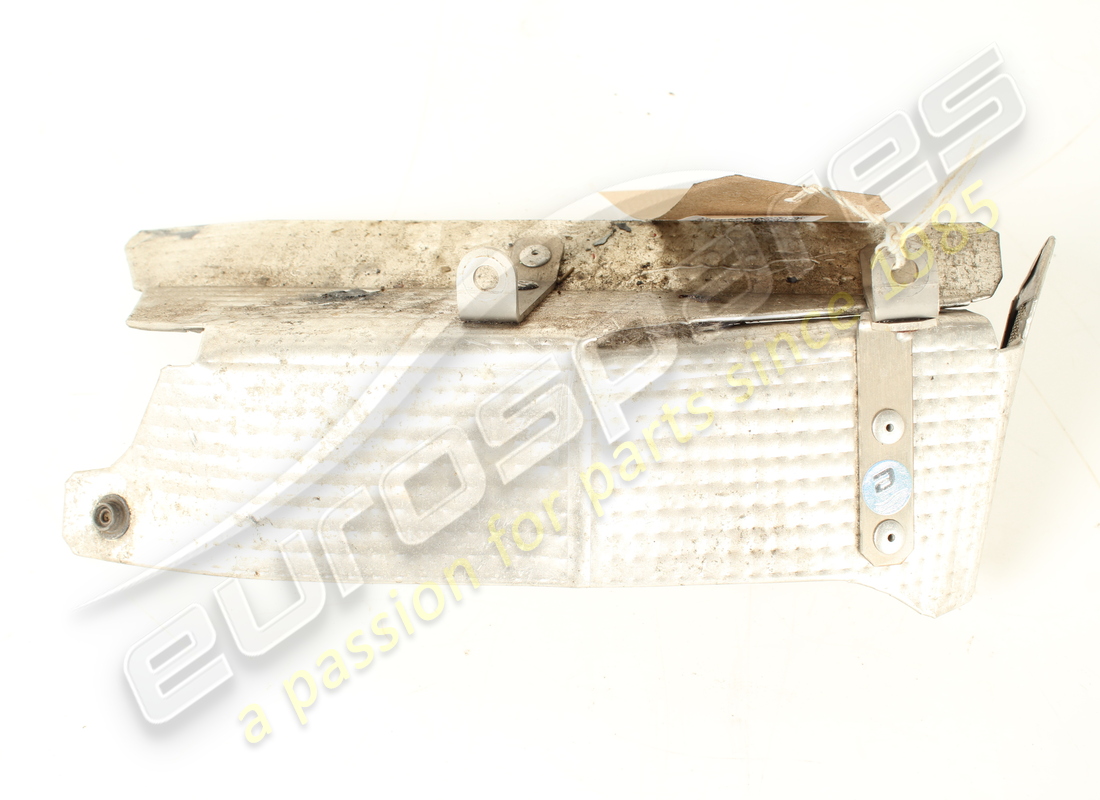

                      MPN: 276022
                      COMPL. SCUDO CALORE TESTA ANTERIORE DX
                      -Dopo esaurimento ordinare anche lo scudo posteriore 295113- -Vale fino ad esaurimento-
                      da £40,70
                      da £40,70
                      # 019
                      MPN: 295112
                      COMPL. SCUDO CALORE TESTA ANTERIORE DX
                      -Applicabile dopo l'esaurimento di 276022-
                      da £312,47
                      da £312,47
                      Questa parte sostituisce il codice articolo 276022 che abbiamo in magazzino
                      # 020

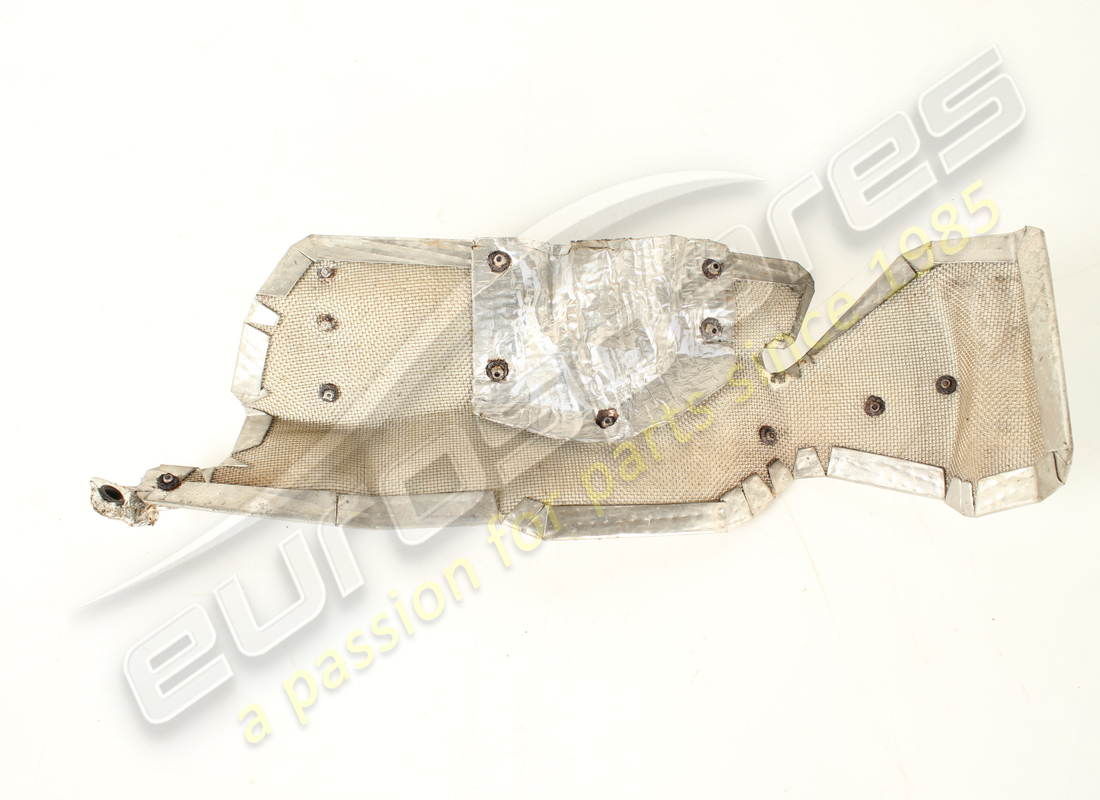

                      MPN: 276024
                      COMPL. SCUDO CALORE TESTA POSTERIORE DX
                      -Dopo esaurimento ordinare anche lo scudo anteriore 295112- -Vale fino ad esaurimento-
                      da £62,38
                      da £62,38
                      # 020
                      MPN: 295113
                      COMPL. SCUDO CALORE TESTA POSTERIORE DX
                      -Applicabile dopo l'esaurimento di 276024-
                      da £137,71
                      da £137,71
                      Questa parte sostituisce il codice articolo 276024 che abbiamo in magazzino
                      # 021
                      MPN: 14305724
                      VITE
                      -M6 X 14-
                      da £0,53
                      da £0,53
                      Questa parte sostituisce il numero di parte 11567624 - e 2 altro. Fare clic per visualizzare i dettagli
                      # 022
                      MPN: 11197774
                      Rondella
                      da £0,53
                      da £0,53
                      Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
                      # 023
                      MPN: 252099
                      STAFFA DI MONTAGGIO SCHERMO
                      da £9,42
                      da £9,42
                      # 024
                      MPN: 231616
                      VITE
                      -M6 X 14-
                      da £0,47
                      da £0,47
                      Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
                      # 025
                      MPN: 243803
                      GUARNIZIONE TESTA-CARTER DX
                      -Valido fino ad esaurimento-
                      Superamento
                      Superamento
                      # 025
                      MPN: 324013
                      GUARNIZIONE TESTA-CARTER DX
                      -Applicabile dopo l'esaurimento di 243803-
                      da £148,48
                      da £148,48
                      Questa parte sostituisce il numero di parte 243803
                      # 027
                      MPN: 231616
                      VITE
                      -M6 X 14-
                      da £0,47
                      da £0,47
                      Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
                      # 028
                      MPN: 157218
                      VITE
                      -M6 X 25- -Applicabile dal motore n. 201498-
                      da £0,47
                      da £0,47
                      # 028
                      MPN: 208765
                      BULLONE PRIGIONIERO
                      -Applicabile fino al motore n. 201497-
                      da £3,28
                      da £3,28
                      # 029
                      MPN: 14305724
                      VITE
                      -M6 X 14-
                      da £0,54
                      da £0,54
                      Questa parte sostituisce il numero di parte 11567624 - e 2 altro. Fare clic per visualizzare i dettagli
                      # 029
                      MPN: 157218
                      VITE
                      -M6 X 25-
                      da £0,47
                      da £0,47
                      # 029
                      MPN: 157218
                      VITE
                      -M6 X 25- -Applicabile fino al motore n. 201593-
                      da £0,47
                      da £0,47
                      # 029
                      MPN: 284200
                      VITE
                      -M6 X 25- -Vale dal motore n. 201594- -Vale fino ad esaurimento-
                      Superamento
                      Superamento
                      # 029
                      MPN: 293278
                      VITE
                      -Applicabile dal motore n. 201594- -Applicabile dopo l'esaurimento di 284200-
                      da £7,54
                      da £7,54
                      Questa parte sostituisce il numero di parte 284200
                      # 030
                      MPN: 11197774
                      Rondella
                      da £0,51
                      da £0,51
                      Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
                      # 030
                      MPN: 11197774
                      Rondella
                      da £0,52
                      da £0,52
                      Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
                      # 030
                      MPN: 11198074
                      Rondella
                      -Applicabile dal motore n. 201594-
                      da £0,47
                      da £0,47
                      Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
