ferrari f50 airbox e controlli diagramma delle parti

014 - Airbox e controlli

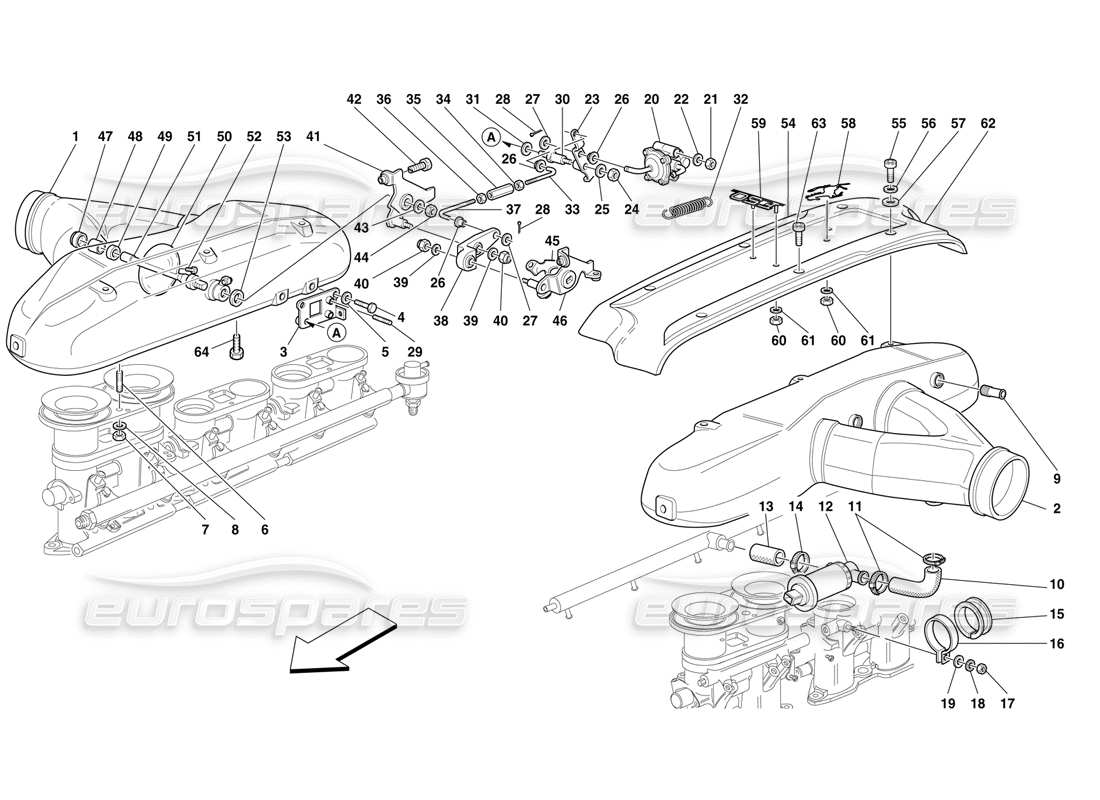

Ferrari F50 Air Boxes and Controls Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                                                          #
                                                                                                                          Numero di parte
                                                                                                                          Descrizione
                                                                                                                          Prezzo
                                                                                                                          # 001
                                                                                                                          MPN: 166573
                                                                                                                          CAMERA PLENUM DX COMPLETA
                                                                                                                          - Ora non come pezzo di ricambio - Sostituito da 169566
                                                                                                                          Superamento
                                                                                                                          Superamento
                                                                                                                          # 001
                                                                                                                          MPN: 169566
                                                                                                                          CAMERA PLENUM DX COMPLETA
                                                                                                                          da £14.505,89
                                                                                                                          da £14.505,89
                                                                                                                          Questa parte sostituisce il numero di parte 166573
                                                                                                                          # 002
                                                                                                                          MPN: 161796
                                                                                                                          PLENUM SX COMPLETO
                                                                                                                          - Ora non come pezzo di ricambio - Sostituito da 169565
                                                                                                                          Superamento
                                                                                                                          Superamento
                                                                                                                          # 002
                                                                                                                          MPN: 169565
                                                                                                                          PLENUM SX COMPLETO
                                                                                                                          da £7.219,71
                                                                                                                          da £7.219,71
                                                                                                                          Questa parte sostituisce il numero di parte 161796
                                                                                                                          # 003
                                                                                                                          MPN: 161499
                                                                                                                          PIATTO
                                                                                                                          da £62,56
                                                                                                                          da £62,56
                                                                                                                          # 004
                                                                                                                          MPN: 10977524
                                                                                                                          VITE
                                                                                                                          da £0,53
                                                                                                                          da £0,53
                                                                                                                          # 005
                                                                                                                          MPN: 11193274
                                                                                                                          Rondella
                                                                                                                          da £0,54
                                                                                                                          da £0,54
                                                                                                                          Questa parte sostituisce il codice articolo 11193279 che abbiamo in magazzino
                                                                                                                          # 006
                                                                                                                          MPN: 11500424
                                                                                                                          PERNO
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 11500421
                                                                                                                          # 007
                                                                                                                          MPN: 102741
                                                                                                                          NOCE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 12575411 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 008
                                                                                                                          MPN: 12604274
                                                                                                                          Rondella
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 12604271 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 009
                                                                                                                          MPN: 154525
                                                                                                                          RACCORDO FILETTATO
                                                                                                                          da £25,54
                                                                                                                          da £25,54
                                                                                                                          # 010
                                                                                                                          MPN: 165172
                                                                                                                          TUBO
                                                                                                                          da £15,35
                                                                                                                          da £15,35
                                                                                                                          # 011
                                                                                                                          MPN: 13000490
                                                                                                                          COLLARE A VITE
                                                                                                                          da £0,51
                                                                                                                          da £0,51
                                                                                                                          Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 012
                                                                                                                          MPN: 147373
                                                                                                                          REGOLATORE PER LA REGOLAZIONE DEL MINIMO
                                                                                                                          da £441,30
                                                                                                                          da £441,30
                                                                                                                          # 013
                                                                                                                          MPN: 163065
                                                                                                                          TUBO SX
                                                                                                                          da £9,32
                                                                                                                          da £9,32
                                                                                                                          # 013
                                                                                                                          MPN: 165173
                                                                                                                          TUBO DX
                                                                                                                          da £16,49
                                                                                                                          da £16,49
                                                                                                                          # 014
                                                                                                                          MPN: 13000490
                                                                                                                          COLLARE A VITE
                                                                                                                          da £0,51
                                                                                                                          da £0,51
                                                                                                                          Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 015
                                                                                                                          MPN: 150736
                                                                                                                          GUAINA PER STAFFA
                                                                                                                          da £3,81
                                                                                                                          da £3,81
                                                                                                                          # 016
                                                                                                                          MPN: 151738
                                                                                                                          staffa
                                                                                                                          da £3,40
                                                                                                                          da £3,40
                                                                                                                          # 016
                                                                                                                          MPN: 154651
                                                                                                                          staffa
                                                                                                                          - Ora non come pezzo di ricambio - Sostituito da 151738
                                                                                                                          da £2,00
                                                                                                                          da £2,00
                                                                                                                          # 017
                                                                                                                          MPN: 15896211
                                                                                                                          NOCE
                                                                                                                          Superamento
                                                                                                                          Superamento
                                                                                                                          Questa parte sostituisce il numero di parte 15896210
                                                                                                                          # 018
                                                                                                                          MPN: 12605374
                                                                                                                          Rondella
                                                                                                                          da £0,71
                                                                                                                          da £0,71
                                                                                                                          Questa parte sostituisce il codice articolo 12605370 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 019
                                                                                                                          MPN: 12639724
                                                                                                                          Rondella
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 12639725 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 020
                                                                                                                          MPN: 160887
                                                                                                                          CAPSULA PNEUMATICA
                                                                                                                          da £25,25
                                                                                                                          da £25,25
                                                                                                                          # 021
                                                                                                                          MPN: 12577817
                                                                                                                          NOCE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          # 022
                                                                                                                          MPN: 14496324
                                                                                                                          Rondella
                                                                                                                          da £1,39
                                                                                                                          da £1,39
                                                                                                                          Questa parte sostituisce il codice articolo 14496301 che abbiamo in magazzino
                                                                                                                          # 023
                                                                                                                          MPN: 161501
                                                                                                                          LEVA COMPLETA
                                                                                                                          da £199,35
                                                                                                                          da £199,35
                                                                                                                          # 024
                                                                                                                          MPN: 12577817
                                                                                                                          NOCE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          # 025
                                                                                                                          MPN: 12637824
                                                                                                                          Rondella
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 12637801 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 026
                                                                                                                          MPN: 137271
                                                                                                                          BOCCOLA
                                                                                                                          da £1,52
                                                                                                                          da £1,52
                                                                                                                          # 027
                                                                                                                          MPN: 14496204
                                                                                                                          Rondella
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 14496201
                                                                                                                          # 028
                                                                                                                          MPN: 10794501
                                                                                                                          COPPIGLIA
                                                                                                                          da £0,50
                                                                                                                          da £0,50
                                                                                                                          # 029
                                                                                                                          MPN: 11001724
                                                                                                                          PERNO
                                                                                                                          da £1,20
                                                                                                                          da £1,20
                                                                                                                          # 030
                                                                                                                          MPN: 137277
                                                                                                                          PERNO
                                                                                                                          da £27,43
                                                                                                                          da £27,43
                                                                                                                          # 031
                                                                                                                          MPN: 11193274
                                                                                                                          Rondella
                                                                                                                          da £0,54
                                                                                                                          da £0,54
                                                                                                                          Questa parte sostituisce il codice articolo 11193279 che abbiamo in magazzino
                                                                                                                          # 032
                                                                                                                          MPN: 161498
                                                                                                                          PRIMAVERA
                                                                                                                          da £6,51
                                                                                                                          da £6,51
                                                                                                                          # 033
                                                                                                                          MPN: 137270
                                                                                                                          TIRANTE FILETTATO DX
                                                                                                                          da £19,70
                                                                                                                          da £19,70
                                                                                                                          # 034
                                                                                                                          MPN: 10791111
                                                                                                                          DADO FILETTATO SX
                                                                                                                          Superamento
                                                                                                                          Superamento
                                                                                                                          Questa parte sostituisce il numero di parte 64203300
                                                                                                                          # 035
                                                                                                                          MPN: 137273
                                                                                                                          MANICOTTO DI REGOLAZIONE
                                                                                                                          da £1,67
                                                                                                                          da £1,67
                                                                                                                          # 037
                                                                                                                          MPN: 137276
                                                                                                                          TIRANTE FILETTATO SX
                                                                                                                          da £15,75
                                                                                                                          da £15,75
                                                                                                                          # 038
                                                                                                                          MPN: 161465
                                                                                                                          LEVA DI TRASMISSIONE
                                                                                                                          da £123,23
                                                                                                                          da £123,23
                                                                                                                          # 039
                                                                                                                          MPN: 14497801
                                                                                                                          Rondella
                                                                                                                          Superamento
                                                                                                                          Superamento
                                                                                                                          # 040
                                                                                                                          MPN: 12577817
                                                                                                                          NOCE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          # 041
                                                                                                                          MPN: 161466
                                                                                                                          LEVA COMANDO ACCELERATORE DESTRA
                                                                                                                          da £104,24
                                                                                                                          da £104,24
                                                                                                                          # 042
                                                                                                                          MPN: 169533
                                                                                                                          VITE DI REGOLAZIONE
                                                                                                                          da £25,79
                                                                                                                          da £25,79
                                                                                                                          Questa parte sostituisce il numero di parte 169532
                                                                                                                          # 043
                                                                                                                          MPN: 12601374
                                                                                                                          Rondella
                                                                                                                          da £0,54
                                                                                                                          da £0,54
                                                                                                                          Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 044
                                                                                                                          MPN: 16102314
                                                                                                                          NOCE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il codice articolo 16102311 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 045
                                                                                                                          MPN: 161468
                                                                                                                          LEVA COMANDO ACCELERATORE SX
                                                                                                                          da £169,23
                                                                                                                          da £169,23
                                                                                                                          # 046
                                                                                                                          MPN: 161467
                                                                                                                          LEVA TRASMISSIONE COMANDO ACCELERATORE SX
                                                                                                                          da £59,81
                                                                                                                          da £59,81
                                                                                                                          # 047
                                                                                                                          MPN: 14328301
                                                                                                                          TAPPO
                                                                                                                          da £0,71
                                                                                                                          da £0,71
                                                                                                                          # 048
                                                                                                                          MPN: 136922
                                                                                                                          BOCCOLA
                                                                                                                          da £0,79
                                                                                                                          da £0,79
                                                                                                                          # 049
                                                                                                                          MPN: 161474
                                                                                                                          GUARNIZIONE
                                                                                                                          da £11,90
                                                                                                                          da £11,90
                                                                                                                          # 050
                                                                                                                          MPN: 142936
                                                                                                                          ACCELERATORE PER LA REGOLAZIONE DEL FLUSSO D'ARIA
                                                                                                                          da £52,15
                                                                                                                          da £52,15
                                                                                                                          # 051
                                                                                                                          MPN: 161497
                                                                                                                          ALBERO PER ACCELERATORE
                                                                                                                          da £83,83
                                                                                                                          da £83,83
                                                                                                                          # 052
                                                                                                                          MPN: 136923
                                                                                                                          VITE
                                                                                                                          da £0,71
                                                                                                                          da £0,71
                                                                                                                          # 054
                                                                                                                          MPN: 167020
                                                                                                                          COPERTURA CAMERE PLENUM
                                                                                                                          da £3.721,79
                                                                                                                          da £3.721,79
                                                                                                                          Questa parte sostituisce il numero di parte 167019
                                                                                                                          # 055
                                                                                                                          MPN: 14305324
                                                                                                                          VITE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 14305321
                                                                                                                          # 056
                                                                                                                          MPN: 12604274
                                                                                                                          Rondella
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 12604271 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 057
                                                                                                                          MPN: 166462
                                                                                                                          Rondella
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          # 058
                                                                                                                          MPN: 60032109
                                                                                                                          CAVALLINO RAMPANTE
                                                                                                                          (75mm x 50mm)
                                                                                                                          da £22,29
                                                                                                                          da £22,29
                                                                                                                          Questa parte sostituisce il codice articolo 253-44-302-02 che abbiamo in magazzino - e 7 altro. Fare clic per visualizzare i dettagli
                                                                                                                          # 059
                                                                                                                          MPN: 167022

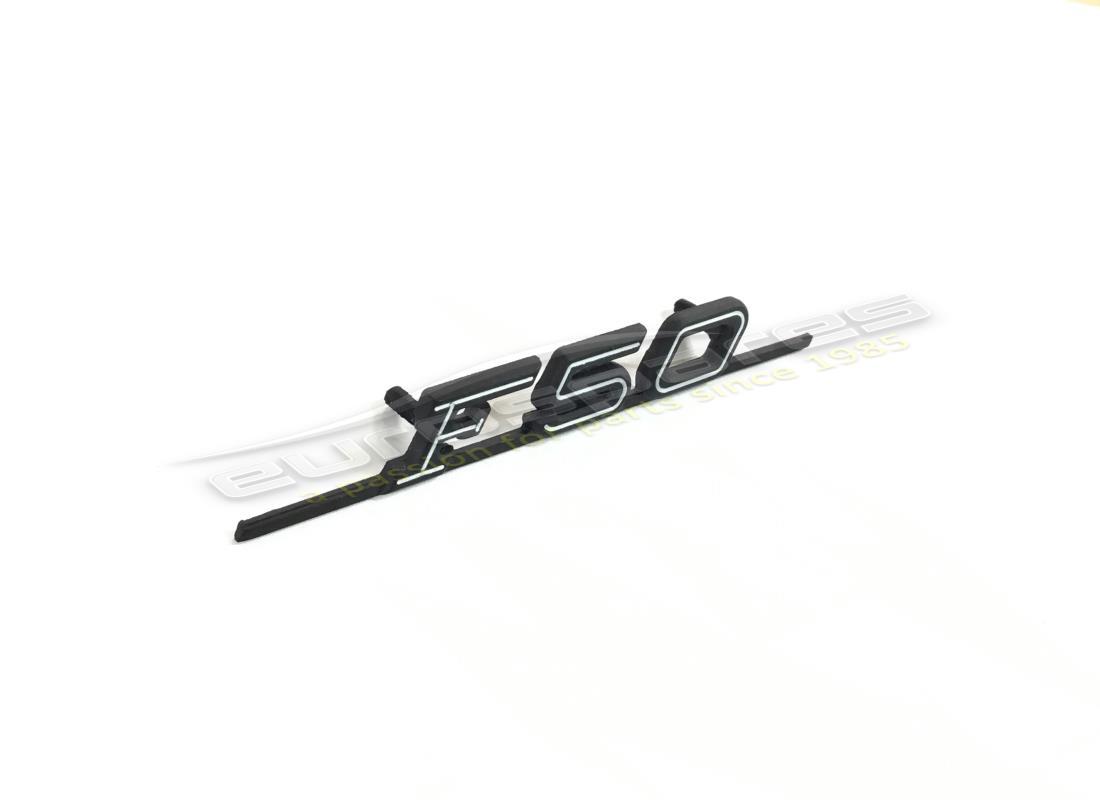

                                                                                                                          F50 SEGNO
                                                                                                                          da £360,00
                                                                                                                          da £360,00
                                                                                                                          # 061
                                                                                                                          MPN: 12639401
                                                                                                                          Rondella
                                                                                                                          da £0,54
                                                                                                                          da £0,54
                                                                                                                          # 062
                                                                                                                          MPN: 167020
                                                                                                                          COPERTURA CAMERE PLENUM
                                                                                                                          da £3.721,79
                                                                                                                          da £3.721,79
                                                                                                                          Questa parte sostituisce il numero di parte 167019
                                                                                                                          # 063
                                                                                                                          MPN: 14305124
                                                                                                                          VITE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il numero di parte 14305121
                                                                                                                          # 064
                                                                                                                          MPN: 10902324
                                                                                                                          VITE
                                                                                                                          da £0,47
                                                                                                                          da £0,47
                                                                                                                          Questa parte sostituisce il codice articolo 10902311 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
