ferrari f12 tdf (rhd) sottocorpone e timone piatti diagramma delle parti

0106 - SOTTOCORPONE E TIMONE PIATTI

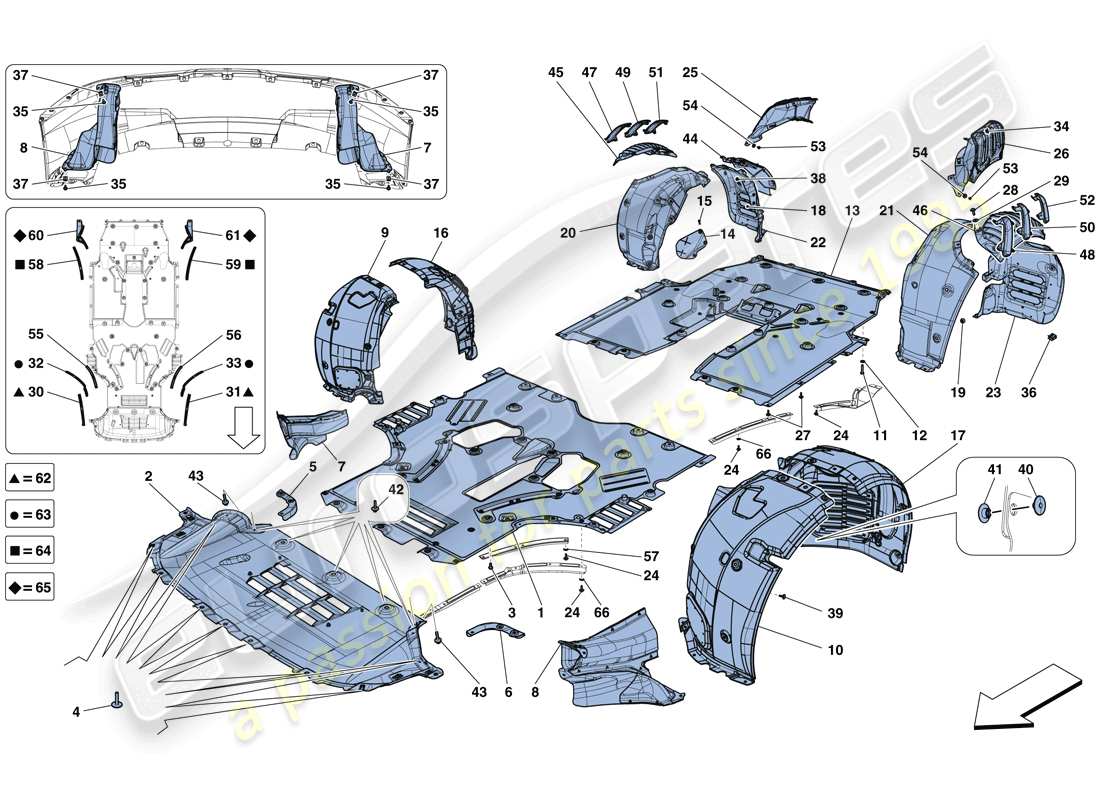

Ferrari F12 TDF (RHD) FLAT UNDERTRAY AND WHEELHOUSES Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                            #
                                                                            Numero di parte
                                                                            Descrizione
                                                                            Prezzo
                                                                            # 001
                                                                            MPN: 87153300
                                                                            COMPL. SEZIONE SOTTOPIATTO ANTERIORE
                                                                            da £3.476,18
                                                                            da £3.476,18
                                                                            # 002
                                                                            MPN: 87153600
                                                                            COMPL. CONNETTORE SOTTOCASSA ANTERIORE PIATTO-PARAURTI
                                                                            da £283,49
                                                                            da £283,49
                                                                            # 003
                                                                            MPN: 81290900
                                                                            VITE
                                                                            da £0,48
                                                                            da £0,48
                                                                            Questa parte sostituisce il numero di parte 67578600
                                                                            # 004
                                                                            MPN: 83442900
                                                                            VITE
                                                                            -M6 X 22-
                                                                            da £0,51
                                                                            da £0,51
                                                                            Questa parte sostituisce il numero di parte 80874700
                                                                            # 005
                                                                            MPN: 84357800
                                                                            DIGA FRONTE DX
                                                                            da £117,25
                                                                            da £117,25
                                                                            # 006
                                                                            MPN: 84357900
                                                                            DIGA FRONTE SX
                                                                            da £109,91
                                                                            da £109,91
                                                                            # 007
                                                                            MPN: 87187300
                                                                            CONDOTTO ARIA FRENO DX, PARAURTI ANTERIORE
                                                                            da £208,96
                                                                            da £208,96
                                                                            # 008
                                                                            MPN: 87187200
                                                                            CONDOTTO ARIA FRENO SX PARAURTI ANTERIORE
                                                                            da £208,96
                                                                            da £208,96
                                                                            # 009
                                                                            MPN: 87152800
                                                                            COMPL. SCUDO PER LA PARTE ANTERIORE DEL VANO RUOTA ANTERIORE DX
                                                                            -Ordina anche 87152700 rif. 10, 87453800 rif. 16, 87453900 rif. 17-
                                                                            da £182,25
                                                                            da £182,25
                                                                            # 010
                                                                            MPN: 87152700
                                                                            COMPL. SCUDO PER PARTE ANTERIORE VANO RUOTA ANTERIORE SX
                                                                            -Ordina anche 87152800 rif. 9, 87453800 rif. 16, 87453900 rif. 17-
                                                                            da £182,25
                                                                            da £182,25
                                                                            # 011
                                                                            MPN: 10902827
                                                                            VITE
                                                                            -M6 X 30- -Non più fornito- -Sostituito da 88333300-
                                                                            Superamento
                                                                            Superamento
                                                                            # 011
                                                                            MPN: 88333300
                                                                            VITE
                                                                            -M6 X 30-
                                                                            da £0,47
                                                                            da £0,47
                                                                            Questa parte sostituisce il numero di parte 10902827
                                                                            # 012
                                                                            MPN: 12646678
                                                                            Rondella
                                                                            da £0,51
                                                                            da £0,51
                                                                            # 013
                                                                            MPN: 87154500
                                                                            COMPL. SOTTOPIATTO POSTERIORE
                                                                            da £4.309,30
                                                                            da £4.309,30
                                                                            # 015
                                                                            MPN: 256323
                                                                            VITE
                                                                            -M5 X 16-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 016
                                                                            MPN: 87453800
                                                                            COMPL. SCUDO PARTE POSTERIORE VANO RUOTA ANTERIORE DX
                                                                            -Ordina anche 87152800 rif. 9, 87152700 rif. 10, 87453900 rif. 17-
                                                                            da £523,12
                                                                            da £523,12
                                                                            # 017
                                                                            MPN: 87453900
                                                                            COMPL. SCUDO PARTE POSTERIORE VANO RUOTA ANTERIORE SX
                                                                            -Ordina anche 87152800 rif. 9, 87152700 rif. 10, 87453800 rif. 16-
                                                                            da £523,12
                                                                            da £523,12
                                                                            # 018
                                                                            MPN: 83222200
                                                                            PULSANTE DI FISSAGGIO
                                                                            da £0,53
                                                                            da £0,53
                                                                            Questa parte sostituisce il numero di parte 80873600
                                                                            # 019
                                                                            MPN: 82362500
                                                                            VITE
                                                                            -M6 X 17-
                                                                            da £0,47
                                                                            da £0,47
                                                                            # 020
                                                                            MPN: 87155900
                                                                            SCUDO PER LA PARTE ANTERIORE DEL VANO RUOTA POSTERIORE DESTRO
                                                                            -Ordina anche 87155800 rif. 21-
                                                                            da £219,04
                                                                            da £219,04
                                                                            # 021
                                                                            MPN: 87155800
                                                                            COMPL. SCUDO PER PARTE ANTERIORE VANO RUOTA POSTERIORE SX
                                                                            -Ordina anche 87155900 rif. 20-
                                                                            da £219,04
                                                                            da £219,04
                                                                            # 022
                                                                            MPN: 87155500
                                                                            COMPL. PROTEZIONE PARTE POSTERIORE VANO RUOTA POSTERIORE DX
                                                                            -Non più fornito- -Sostituito da 88148100-
                                                                            Superamento
                                                                            Superamento
                                                                            # 022
                                                                            MPN: 88148100
                                                                            COMPL. PROTEZIONE PARTE POSTERIORE VANO RUOTA POSTERIORE DX
                                                                            -Ordina anche 88148000 rif. 23-
                                                                            da £194,11
                                                                            da £194,11
                                                                            Questa parte sostituisce il numero di parte 87155500 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 023
                                                                            MPN: 87155400
                                                                            COMPL. PROTEZIONE PARTE POSTERIORE VANO RUOTA POSTERIORE SX
                                                                            -Non più fornito- -Sostituito da 88148000-
                                                                            Superamento
                                                                            Superamento
                                                                            # 023
                                                                            MPN: 88148000
                                                                            COMPL. PROTEZIONE PARTE POSTERIORE VANO RUOTA POSTERIORE SX
                                                                            -Ordina anche 88148100 rif. 22-
                                                                            da £194,11
                                                                            da £194,11
                                                                            Questa parte sostituisce il numero di parte 87155400 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 024
                                                                            MPN: 81972800
                                                                            VITE
                                                                            Superamento
                                                                            Superamento
                                                                            # 025
                                                                            MPN: 87175100
                                                                            COMPL. CONDOTTO ARIA SOTTO PARAFANGO DESTRO
                                                                            da £168,65
                                                                            da £168,65
                                                                            # 026
                                                                            MPN: 87171500
                                                                            COMPL. CONDOTTO ARIA SOTTO PARAFANGO SX
                                                                            da £168,65
                                                                            da £168,65
                                                                            # 027
                                                                            MPN: 87903700
                                                                            VITE
                                                                            -M6 X 20-
                                                                            da £0,65
                                                                            da £0,65
                                                                            # 027
                                                                            MPN: 88332900
                                                                            VITE
                                                                            -M6 X 20-
                                                                            # 028
                                                                            MPN: 85077900
                                                                            VITE
                                                                            -M5 X 16- -Non più fornito- -Sostituito da 88004600-
                                                                            da £0,47
                                                                            da £0,47
                                                                            # 028
                                                                            MPN: 88004600
                                                                            VITE
                                                                            -M5 X 16-
                                                                            da £0,83
                                                                            da £0,83
                                                                            # 029
                                                                            MPN: 12638178
                                                                            Rondella
                                                                            -Non più fornito-
                                                                            da £0,47
                                                                            da £0,47
                                                                            Questa parte sostituisce il codice articolo 10519578 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
                                                                            # 030
                                                                            MPN: 87171000
                                                                            DIGA ANTERIORE DX, PARTE ANTERIORE
                                                                            -Dopo l'esaurimento, ordinare 1002796- -Applicabile fino all'esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 031
                                                                            MPN: 87170900
                                                                            DIGA ANTERIORE SX, PARTE ANTERIORE
                                                                            -Dopo l'esaurimento, ordinare 1002796- -Applicabile fino all'esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 032
                                                                            MPN: 87530000
                                                                            DAM ANTERIORE DX, PARTE POSTERIORE
                                                                            -Non più fornito- -Sostituito da 1002797-
                                                                            Superamento
                                                                            Superamento
                                                                            # 033
                                                                            MPN: 87529900
                                                                            DAM ANTERIORE SX, PARTE POSTERIORE
                                                                            -Non più fornito- -Sostituito da 1002797-
                                                                            Superamento
                                                                            Superamento
                                                                            # 034
                                                                            MPN: 14039511
                                                                            NOCE
                                                                            da £0,50
                                                                            da £0,50
                                                                            # 035
                                                                            MPN: 256490
                                                                            VITE
                                                                            da £1,06
                                                                            da £1,06
                                                                            Questa parte sostituisce il numero di parte 86607000
                                                                            # 036
                                                                            MPN: 80874300
                                                                            CLIP
                                                                            da £0,62
                                                                            da £0,62
                                                                            # 037
                                                                            MPN: 84583500
                                                                            PIATTO
                                                                            da £0,64
                                                                            da £0,64
                                                                            # 038
                                                                            MPN: 82115900
                                                                            VITE
                                                                            -M6 X 14-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 039
                                                                            MPN: 83442900
                                                                            VITE
                                                                            -M6 X 22-
                                                                            da £0,52
                                                                            da £0,52
                                                                            Questa parte sostituisce il numero di parte 80874700
                                                                            # 040
                                                                            MPN: 84247400
                                                                            CLIP FEMMINILE
                                                                            da £0,82
                                                                            da £0,82
                                                                            # 041
                                                                            MPN: 84247300
                                                                            CLIP MASCHILE
                                                                            da £0,86
                                                                            da £0,86
                                                                            # 042
                                                                            MPN: 81290900
                                                                            VITE
                                                                            da £0,52
                                                                            da £0,52
                                                                            Questa parte sostituisce il numero di parte 67578600
                                                                            # 043
                                                                            MPN: 82115900
                                                                            VITE
                                                                            -M6 X 14-
                                                                            da £0,53
                                                                            da £0,53
                                                                            # 044
                                                                            MPN: 319820
                                                                            COMPL. COPERCHIO DI PROTEZIONE DEL SERBATOIO
                                                                            da £157,18
                                                                            da £157,18
                                                                            # 045
                                                                            MPN: 87271700
                                                                            COPERTURA VANO RUOTA POSTERIORE DX
                                                                            da £47,25
                                                                            da £47,25
                                                                            # 046
                                                                            MPN: 87271600
                                                                            COPERTURA VANO RUOTA POSTERIORE SX
                                                                            da £77,07
                                                                            da £77,07
                                                                            # 047
                                                                            MPN: 87848000
                                                                            RETE ANTERIORE, PARAFANGO POSTERIORE DX
                                                                            da £92,34
                                                                            da £92,34
                                                                            # 048
                                                                            MPN: 87847900
                                                                            RETE ANTERIORE, PARAFANGO POSTERIORE SX
                                                                            da £92,34
                                                                            da £92,34
                                                                            # 049
                                                                            MPN: 87848200
                                                                            MAGLIA CENTRALE, PARAFANGO POSTERIORE DESTRO
                                                                            da £85,47
                                                                            da £85,47
                                                                            # 050
                                                                            MPN: 87848100
                                                                            RETE CENTRALE, PARAFANGO POSTERIORE SX
                                                                            da £85,47
                                                                            da £85,47
                                                                            # 051
                                                                            MPN: 87848400
                                                                            RETE POSTERIORE, PARAFANGO POSTERIORE DX
                                                                            da £82,69
                                                                            da £82,69
                                                                            # 052
                                                                            MPN: 87848300
                                                                            RETE POSTERIORE, PARAFANGO POSTERIORE SX
                                                                            da £82,69
                                                                            da £82,69
                                                                            # 053
                                                                            MPN: 85833700
                                                                            VITE
                                                                            -M5 X 14-
                                                                            da £0,47
                                                                            da £0,47
                                                                            # 054
                                                                            MPN: 12647778
                                                                            Rondella
                                                                            da £0,50
                                                                            da £0,50
                                                                            Questa parte sostituisce il codice articolo 12647777 che abbiamo in magazzino
                                                                            # 055
                                                                            MPN: 87915600
                                                                            DIGA CENTRALE DX
                                                                            da £65,58
                                                                            da £65,58
                                                                            # 056
                                                                            MPN: 87915700
                                                                            DIGA CENTRALE SX
                                                                            da £65,58
                                                                            da £65,58
                                                                            # 057
                                                                            MPN: 12643701
                                                                            Rondella
                                                                            Superamento
                                                                            Superamento
                                                                            Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 057
                                                                            MPN: 12643778
                                                                            Rondella
                                                                            -Non più fornito- -Sostituito da 12643701-
                                                                            da £0,51
                                                                            da £0,51
                                                                            Questa parte sostituisce il numero di parte 12643777 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 058
                                                                            MPN: 87171400
                                                                            DAM POSTERIORE DX, PARTE ANTERIORE
                                                                            -Non più fornito- -Sostituito da 1002798-
                                                                            Superamento
                                                                            Superamento
                                                                            # 059
                                                                            MPN: 87171300
                                                                            DAM POSTERIORE SX, PARTE ANTERIORE
                                                                            -Valido fino ad esaurimento-
                                                                            Superamento
                                                                            Superamento
                                                                            # 060
                                                                            MPN: 87530400
                                                                            DAM POSTERIORE DX, PARTE POSTERIORE
                                                                            -Non più fornito- -Sostituito da 1002799-
                                                                            Superamento
                                                                            Superamento
                                                                            # 061
                                                                            MPN: 87530500
                                                                            DAM POSTERIORE SX, PARTE POSTERIORE
                                                                            -Non più fornito- -Sostituito da 1002799-
                                                                            Superamento
                                                                            Superamento
                                                                            # 062
                                                                            MPN: 1002796
                                                                            KIT DAM ANTERIORE, LATO ANTERIORE
                                                                            da £117,64
                                                                            da £117,64
                                                                            Questa parte sostituisce il numero di parte 87170900 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 063
                                                                            MPN: 1002797
                                                                            KIT DAM ANTERIORE, LATO POSTERIORE
                                                                            da £117,64
                                                                            da £117,64
                                                                            Questa parte sostituisce il numero di parte 87529900 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 064
                                                                            MPN: 1002798
                                                                            KIT DAM POSTERIORE, LATO ANTERIORE
                                                                            -Applicabile dopo l'esaurimento di 87171300-
                                                                            da £144,63
                                                                            da £144,63
                                                                            Questa parte sostituisce il numero di parte 87171300 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 065
                                                                            MPN: 1002799
                                                                            KIT DAM POSTERIORE, LATO POSTERIORE
                                                                            da £144,63
                                                                            da £144,63
                                                                            Questa parte sostituisce il numero di parte 87530400 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                            # 066
                                                                            MPN: 12643701
                                                                            Rondella
                                                                            Superamento
                                                                            Superamento
                                                                            Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
