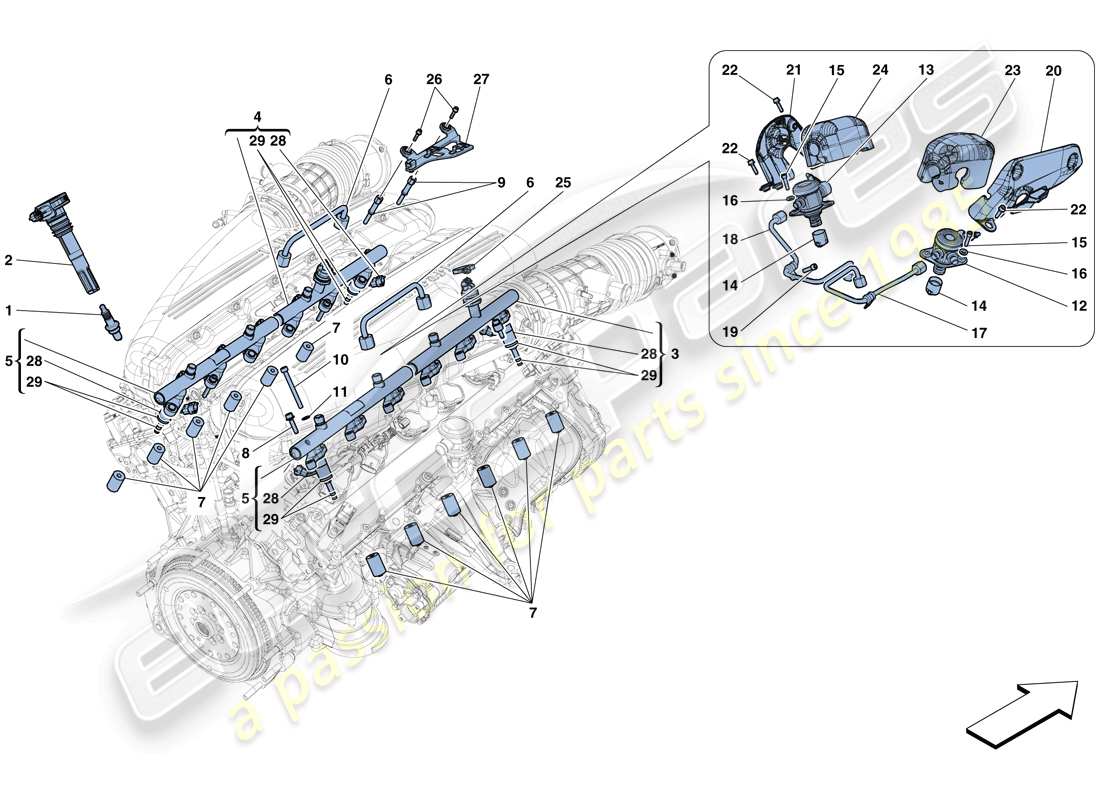

0007 - SISTEMA INIEZIONE - ACCENSIONE
Ferrari F12 TDF (RHD) INJECTION - IGNITION SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 297423
CANDELA DI ACCENSIONE MR8BP 8HJS
-NGK-
da £17,92
da £17,92
# 002
MPN: 290850
BOBINA DI ACCENSIONE
-Non più fornito- -Sostituito da 337713-
da £77,17
da £77,17
Questa parte sostituisce il codice articolo 248406 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 337713
BOBINA DI ACCENSIONE
Superamento
Superamento
Questa parte sostituisce il codice articolo 290850 che abbiamo in magazzino
# 003
MPN: 311300
COMPL. TUBO ALIMENTAZIONE ANTERIORE DX
-Ordinare anche il tubo rif. 6-
da £1.157,11
da £1.157,11
# 004
MPN: 311301
COMPL. TUBO ALIMENTAZIONE ANTERIORE SX
-Ordinare anche il tubo rif. 6-
da £1.157,11
da £1.157,11
# 005
MPN: 311302
COMPL. TUBO CARBURANTE POSTERIORE
-Ordinare anche il tubo rif. 6 e rif. tubo. 17 per bancata destra o rif. 18 per bancata cilindri sinistra-
da £930,52
da £930,52
# 006
MPN: 247918
TUBO CARBURANTE COLLEGAMENTO RAIL ANTERIORI E POSTERIORI
da £133,97
da £133,97
# 007
MPN: 255724
SPESSO
da £4,43
da £4,43
# 008
MPN: 231620
VITE
-M6 X 25-
da £0,51
da £0,51
# 009
MPN: 260965
BULLONE PRIGIONIERO
-M6 X 23-
da £3,01
da £3,01
# 010
MPN: 14303834
VITE
-M6 X 60-
da £0,85
da £0,85
# 011
MPN: 11197774
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 290031
POMPA CARBURANTE DESTRA
da £366,98
da £366,98
Questa parte sostituisce il numero di parte 259334
# 013
MPN: 290032
POMPA CARBURANTE SX
da £366,98
da £366,98
Questa parte sostituisce il numero di parte 259335
# 014
MPN: 270601
TAZZA
da £31,28
da £31,28
# 015
MPN: 14305434
VITE
da £0,51
da £0,51
# 016
MPN: 12639724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12639725 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 254515
TUBO CARBURANTE DX
-Non più fornito- -Sostituito da 327854-
da £152,08
da £152,08
# 017
MPN: 327854
TUBO CARBURANTE DX
da £151,00
da £151,00
# 018
MPN: 314949
TUBO CARBURANTE SX
-Non più fornito- -Sostituito da 327855-
Superamento
Superamento
# 018
MPN: 327855
TUBO CARBURANTE SX
da £151,00
da £151,00
Questa parte sostituisce il numero di parte 314949
# 019
MPN: 231616
VITE
-M6 X 14-
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 020
MPN: 323160
COMPL. COPERTURA INSONORIZZANTE PER POMPA DX
da £42,92
da £42,92
# 021
MPN: 323161
COMPL. COPERTURA INSONORIZZANTE PER POMPA SX
da £42,92
da £42,92
# 022
MPN: 231618
VITE
-M6 X 20-
da £0,52
da £0,52
# 023
MPN: 313022
INSONORIZZAZIONE POMPA GDI DX
da £40,51
da £40,51
# 024
MPN: 313023
INSONORIZZAZIONE POMPA GDI SX
da £40,51
da £40,51
# 025
MPN: 206739
FASCETTA
da £3,63
da £3,63
Questa parte sostituisce il numero di parte 243232
# 026
MPN: 231616
VITE
-M6 X 14-
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 027
MPN: 284961
COMPL. STAFFA
da £51,09
da £51,09
Questa parte sostituisce il numero di parte 268933 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 307638
ELETTROINIETTORE
da £119,00
da £119,00
Questa parte sostituisce il numero di parte 337711
# 029
MPN: 70004988
KIT GUARNIZIONI
da £27,00
da £27,00
