ferrari f12 tdf (europe) strutture ed elementi anteriori del veicolo diagramma delle parti

0102 - STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO

Ferrari F12 TDF (Europe) STRUCTURES AND ELEMENTS, FRONT OF VEHICLE Diagramma delle parti

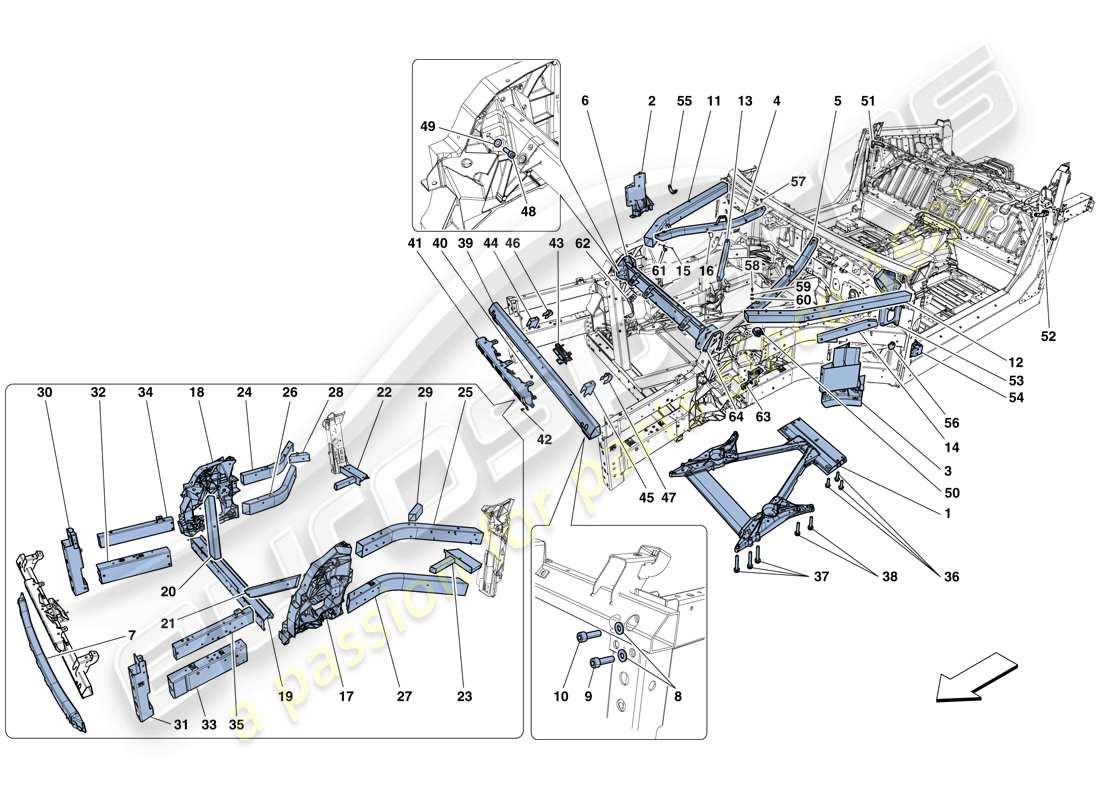

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                      #
                                                                      Numero di parte
                                                                      Descrizione
                                                                      Prezzo
                                                                      # 001
                                                                      MPN: 278223
                                                                      SOTTOTELAIO MOTORE
                                                                      -Richiesta autorizzazione ASM- -Non più fornito- -Sostituito da 985278223-
                                                                      da £5.004,12
                                                                      da £5.004,12
                                                                      # 001
                                                                      MPN: 985278223
                                                                      SOTTOTELAIO MOTORE
                                                                      -Richiedere autorizzazione ASM-
                                                                      da £2.681,99
                                                                      da £2.681,99
                                                                      SOTTOTELAIO MOTORE Genuine Ferrari Parte: danneggiata in magazzino
                                                                      Lievi danni al centro vicino al punto di fissaggio
                                                                      # 002
                                                                      MPN: 279757
                                                                      ANTERIORE INFERIORE DX
                                                                      -Richiedere autorizzazione ASM-
                                                                      da £1.457,50
                                                                      da £1.457,50
                                                                      # 003
                                                                      MPN: 279756
                                                                      ANTERIORE INFERIORE SX
                                                                      -Richiedere autorizzazione ASM-
                                                                      da £1.530,38
                                                                      da £1.530,38
                                                                      # 004
                                                                      MPN: 278041
                                                                      SUPPORTO DIAGONALE VANO MOTORE INTERNO DX
                                                                      -Non per GD-
                                                                      da £252,00
                                                                      da £252,00
                                                                      # 004
                                                                      MPN: 289174
                                                                      SUPPORTO DIAGONALE VANO MOTORE INTERNO DX
                                                                      -Vale per GD-
                                                                      da £158,55
                                                                      da £158,55
                                                                      # 005
                                                                      MPN: 278040
                                                                      SUPPORTO DIAGONALE VANO MOTORE INTERNO SX
                                                                      -Non per GD-
                                                                      da £252,00
                                                                      da £252,00
                                                                      # 005
                                                                      MPN: 293657
                                                                      SUPPORTO DIAGONALE VANO MOTORE INTERNO SX
                                                                      -Vale per GD-
                                                                      da £120,41
                                                                      da £120,41
                                                                      # 006
                                                                      MPN: 321935
                                                                      TRAVERSA CONNETTORE TORRE CON PUNTE RIMOVIBILE
                                                                      da £598,96
                                                                      da £598,96
                                                                      Questa parte sostituisce il numero di parte 278551 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                      # 007
                                                                      MPN: 274922
                                                                      TRAVERSA ANTERIORE INFERIORE
                                                                      da £299,21
                                                                      da £299,21
                                                                      # 008
                                                                      MPN: 12646701
                                                                      Rondella
                                                                      da £0,51
                                                                      da £0,51
                                                                      # 009
                                                                      MPN: 14814434
                                                                      VITE
                                                                      -M8 X 25-
                                                                      da £0,53
                                                                      da £0,53
                                                                      # 010
                                                                      MPN: 13028734
                                                                      VITE
                                                                      -M8 X 25-
                                                                      da £0,51
                                                                      da £0,51
                                                                      Questa parte sostituisce il codice articolo 14814434 che abbiamo in magazzino
                                                                      # 011
                                                                      MPN: 278045
                                                                      SUPPORTO FIREWALL DIAGONALE ESTERNO SUPERIORE DX
                                                                      -Non per GD-
                                                                      da £401,98
                                                                      da £401,98
                                                                      # 011
                                                                      MPN: 293651
                                                                      SUPPORTO FIREWALL DIAGONALE ESTERNO SUPERIORE DX
                                                                      -Vale per GD-
                                                                      da £656,82
                                                                      da £656,82
                                                                      # 012
                                                                      MPN: 278044
                                                                      SUPPORTO FIREWALL DIAGONALE ESTERNO SUPERIORE SX
                                                                      -Non per GD-
                                                                      da £401,98
                                                                      da £401,98
                                                                      # 012
                                                                      MPN: 293659
                                                                      SUPPORTO FIREWALL DIAGONALE ESTERNO SUPERIORE SX
                                                                      -Vale per GD-
                                                                      da £218,92
                                                                      da £218,92
                                                                      # 013
                                                                      MPN: 270672
                                                                      COLLEGAMENTO TRA PILASTRO E INFERIORE ANTERIORE DX
                                                                      da £202,86
                                                                      da £202,86
                                                                      # 014
                                                                      MPN: 270670
                                                                      COLLEGAMENTO TRA PILASTRO E INFERIORE ANTERIORE SX
                                                                      da £202,86
                                                                      da £202,86
                                                                      # 015
                                                                      MPN: 231617
                                                                      VITE
                                                                      -M6 X 18-
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
                                                                      # 016
                                                                      MPN: 217854
                                                                      CLIP
                                                                      da £0,54
                                                                      da £0,54
                                                                      # 017
                                                                      MPN: 321509
                                                                      FUSIONE DEL SUPPORTO SOSPENSIONE ANTERIORE SX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £6.950,42
                                                                      da £6.950,42
                                                                      # 017
                                                                      MPN: 328223
                                                                      FUSIONE DEL SUPPORTO SOSPENSIONE ANTERIORE SX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £6.950,42
                                                                      da £6.950,42
                                                                      # 018
                                                                      MPN: 321507
                                                                      FUSIONE DEL MONTAGGIO DELLA SOSPENSIONE ANTERIORE DESTRA
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £6.950,42
                                                                      da £6.950,42
                                                                      # 018
                                                                      MPN: 328225
                                                                      FUSIONE DEL MONTAGGIO DELLA SOSPENSIONE ANTERIORE DESTRA
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £6.950,42
                                                                      da £6.950,42
                                                                      # 019
                                                                      MPN: 292301
                                                                      TRAVERSA DEL TELAIO ANTERIORE
                                                                      da £420,37
                                                                      da £420,37
                                                                      # 020
                                                                      MPN: 273384
                                                                      SUPPORTO SOTTOTELAIO DIAGONALE ANTERIORE DX
                                                                      -Richiedere autorizzazione ASM-
                                                                      da £182,44
                                                                      da £182,44
                                                                      # 021
                                                                      MPN: 281312
                                                                      SUPPORTO SOTTOTELAIO DIAGONALE ANTERIORE SX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £153,27
                                                                      da £153,27
                                                                      # 021
                                                                      MPN: 293665
                                                                      SUPPORTO SOTTOTELAIO DIAGONALE ANTERIORE SX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £291,92
                                                                      da £291,92
                                                                      # 022
                                                                      MPN: 281627
                                                                      ESTRUSIONE INFERIORE DX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £420,37
                                                                      da £420,37
                                                                      # 022
                                                                      MPN: 292691
                                                                      ESTRUSIONE INFERIORE DX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      # 023
                                                                      MPN: 281628
                                                                      ESTRUSIONE INFERIORE SX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £420,37
                                                                      da £420,37
                                                                      # 023
                                                                      MPN: 29269-2
                                                                      ESTRUSIONE INFERIORE SX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      Superamento
                                                                      Superamento
                                                                      # 024
                                                                      MPN: 274299
                                                                      SUPPORTO FIREWALL CENTRALE DIAGONALE ESTERNO DX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £643,68
                                                                      da £643,68
                                                                      # 024
                                                                      MPN: 293653
                                                                      SUPPORTO FIREWALL CENTRALE DIAGONALE ESTERNO DX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £291,92
                                                                      da £291,92
                                                                      # 025
                                                                      MPN: 274282
                                                                      SUPPORTO FIREWALL CENTRALE ESTERNO DIAGONALE SX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      Superamento
                                                                      Superamento
                                                                      # 025
                                                                      MPN: 291607
                                                                      SUPPORTO FIREWALL CENTRALE ESTERNO DIAGONALE SX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £255,42
                                                                      da £255,42
                                                                      # 026
                                                                      MPN: 273379
                                                                      SUPPORTO FIREWALL DIAGONALE INFERIORE DESTRO
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      Superamento
                                                                      Superamento
                                                                      # 026
                                                                      MPN: 293717
                                                                      SUPPORTO FIREWALL DIAGONALE INFERIORE DESTRO
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £364,90
                                                                      da £364,90
                                                                      # 027
                                                                      MPN: 281551
                                                                      SUPPORTO FIREWALL DIAGONALE INFERIORE SX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      da £561,95
                                                                      da £561,95
                                                                      # 027
                                                                      MPN: 293716
                                                                      SUPPORTO FIREWALL DIAGONALE INFERIORE SX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      Superamento
                                                                      Superamento
                                                                      # 028
                                                                      MPN: 276432
                                                                      SUPPORTO FIREWALL DIAGONALE INTERNO CENTRALE DX
                                                                      -Richiedere autorizzazione ASM-
                                                                      Superamento
                                                                      Superamento
                                                                      # 029
                                                                      MPN: 276429
                                                                      SUPPORTO FIREWALL DIAGONALE INTERNO CENTRALE SX
                                                                      -Richiesta autorizzazione ASM- -Non per GD-
                                                                      Superamento
                                                                      Superamento
                                                                      # 029
                                                                      MPN: 291615
                                                                      SUPPORTO FIREWALL DIAGONALE INTERNO CENTRALE SX
                                                                      -Richiedere autorizzazione ASM- -Vale per GD-
                                                                      da £218,92
                                                                      da £218,92
                                                                      # 030
                                                                      MPN: 277806
                                                                      PUNTE TRAVERSA DELLA SCATOLA DI PROTEZIONE ANTERIORE DESTRA
                                                                      da £627,63
                                                                      da £627,63
                                                                      # 031
                                                                      MPN: 281789
                                                                      PUNTE TRAVERSA DELLA SCATOLA DI PROTEZIONE ANTERIORE SINISTRA
                                                                      da £627,63
                                                                      da £627,63
                                                                      # 032
                                                                      MPN: 292357
                                                                      PUNTE ANTERIORE INFERIORE DX
                                                                      da £481,65
                                                                      da £481,65
                                                                      # 033
                                                                      MPN: 281316
                                                                      PUNTE ANTERIORE INFERIORE SX
                                                                      da £481,65
                                                                      da £481,65
                                                                      # 034
                                                                      MPN: 281813
                                                                      PUNTE ANTERIORE SUPERIORE DX
                                                                      da £109,48
                                                                      da £109,48
                                                                      # 035
                                                                      MPN: 281814
                                                                      PUNTE ANTERIORE SUPERIORE SX
                                                                      da £109,48
                                                                      da £109,48
                                                                      # 036
                                                                      MPN: 277394
                                                                      VITE
                                                                      -M10 X 1.25 X 40- -Non più fornito- -Sostituito da 299582-
                                                                      da £5,12
                                                                      da £5,12
                                                                      # 036
                                                                      MPN: 299582
                                                                      VITE
                                                                      -M10 X 1.25 X 40-
                                                                      da £0,69
                                                                      da £0,69
                                                                      # 037
                                                                      MPN: 271283
                                                                      VITE
                                                                      -M10 X 1.25 X 70-
                                                                      da £3,22
                                                                      da £3,22
                                                                      # 038
                                                                      MPN: 277723
                                                                      VITE
                                                                      -M10 X 1.25 X 55-
                                                                      da £3,22
                                                                      da £3,22
                                                                      # 039
                                                                      MPN: 84905800
                                                                      TRAVERSA PARAURTI ANTERIORE
                                                                      da £583,84
                                                                      da £583,84
                                                                      # 040
                                                                      MPN: 14639591
                                                                      RIVETTO
                                                                      da £0,82
                                                                      da £0,82
                                                                      # 041
                                                                      MPN: 84315900
                                                                      TRAVERSA MENSOLA PARAURTI
                                                                      da £437,87
                                                                      da £437,87
                                                                      # 042
                                                                      MPN: 14639591
                                                                      RIVETTO
                                                                      da £0,82
                                                                      da £0,82
                                                                      # 043
                                                                      MPN: 84337900
                                                                      STAFFA DI FISSAGGIO SERRATURA COPERCHIO
                                                                      da £77,14
                                                                      da £77,14
                                                                      # 044
                                                                      MPN: 84926500
                                                                      STAFFA MONTAGGIO PARAURTI LATERALE DX
                                                                      da £51,09
                                                                      da £51,09
                                                                      # 045
                                                                      MPN: 84926600
                                                                      STAFFA MONTAGGIO PARAURTI LATERALE SX
                                                                      da £51,09
                                                                      da £51,09
                                                                      # 046
                                                                      MPN: 84904100
                                                                      STAFFA ANTERIORE DI FISSAGGIO COPERCHIO VANO MOTORE DESTRO
                                                                      da £182,44
                                                                      da £182,44
                                                                      # 047
                                                                      MPN: 84904300
                                                                      STAFFA ANTERIORE DI FISSAGGIO COPERCHIO VANO MOTORE SX
                                                                      da £182,44
                                                                      da £182,44
                                                                      # 048
                                                                      MPN: 14814434
                                                                      VITE
                                                                      -M8 X 25-
                                                                      da £0,51
                                                                      da £0,51
                                                                      # 049
                                                                      MPN: 10519624
                                                                      Rondella
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                      # 050
                                                                      MPN: 284518
                                                                      STAFFA DI FISSAGGIO ACCELEROMETRO ANTERIORE
                                                                      da £5,62
                                                                      da £5,62
                                                                      # 051
                                                                      MPN: 286137
                                                                      STAFFA PER GUIDA CINGHIA DX
                                                                      da £145,95
                                                                      da £145,95
                                                                      # 052
                                                                      MPN: 286136
                                                                      STAFFA PER AVVOLGITORE CINTURA SX
                                                                      da £145,95
                                                                      da £145,95
                                                                      # 053
                                                                      MPN: 273894
                                                                      TERMINALE FIREWALL ESTERNO SX
                                                                      da £72,97
                                                                      da £72,97
                                                                      Questa parte sostituisce il numero di parte 273909
                                                                      # 053
                                                                      MPN: 273911
                                                                      TERMINALE FIREWALL ESTERNO DX
                                                                      da £72,97
                                                                      da £72,97
                                                                      Questa parte sostituisce il numero di parte 273908
                                                                      # 054
                                                                      MPN: 273211
                                                                      MONTAGGIO CERNIERA INFERIORE PORTA ANTERIORE DX
                                                                      da £255,42
                                                                      da £255,42
                                                                      # 054
                                                                      MPN: 273220
                                                                      MONTAGGIO CERNIERA INFERIORE PORTA ANTERIORE SX
                                                                      da £255,42
                                                                      da £255,42
                                                                      # 055
                                                                      MPN: 84931800
                                                                      STAFFA POSTERIORE SUPERIORE PER PARAFANGO ANTERIORE DESTRO
                                                                      da £5,70
                                                                      da £5,70
                                                                      # 056
                                                                      MPN: 84931900
                                                                      STAFFA POSTERIORE SUPERIORE PER PARAFANGO ANTERIORE SX
                                                                      da £5,70
                                                                      da £5,70
                                                                      # 057
                                                                      MPN: 16043634
                                                                      VITE
                                                                      -M8 X 25-
                                                                      da £0,53
                                                                      da £0,53
                                                                      # 057
                                                                      MPN: 16044434
                                                                      VITE
                                                                      -M8 X 60-
                                                                      da £1,03
                                                                      da £1,03
                                                                      # 058
                                                                      MPN: 16043634
                                                                      VITE
                                                                      -M8 X 25-
                                                                      da £0,53
                                                                      da £0,53
                                                                      # 058
                                                                      MPN: 16044334
                                                                      VITE
                                                                      -M8 X 55-
                                                                      da £4,19
                                                                      da £4,19
                                                                      # 059
                                                                      MPN: 11194074
                                                                      Rondella
                                                                      da £0,47
                                                                      da £0,47
                                                                      Questa parte sostituisce il numero di parte 11194071 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                      # 060
                                                                      MPN: 12646724
                                                                      Rondella
                                                                      da £0,52
                                                                      da £0,52
                                                                      Questa parte sostituisce il codice articolo 12601571 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
                                                                      # 061
                                                                      MPN: 10450690
                                                                      STAFFA CON GUAINA
                                                                      da £0,50
                                                                      da £0,50
                                                                      # 062
                                                                      MPN: 271437
                                                                      STAFFA FRENO ANTERIORE DX
                                                                      -Applicabile dopo l'esaurimento di 326916-
                                                                      da £109,56
                                                                      da £109,56
                                                                      Questa parte sostituisce il numero di parte 326916
                                                                      # 062
                                                                      MPN: 326916
                                                                      STAFFA FRENO ANTERIORE DX
                                                                      -Valido fino ad esaurimento-
                                                                      Superamento
                                                                      Superamento
                                                                      # 063
                                                                      MPN: 271436
                                                                      STAFFA FRENO ANTERIORE SX
                                                                      -Applicabile dopo l'esaurimento di 326912-
                                                                      da £109,56
                                                                      da £109,56
                                                                      Questa parte sostituisce il numero di parte 326912
                                                                      # 063
                                                                      MPN: 326912
                                                                      STAFFA FRENO ANTERIORE SX
                                                                      -Valido fino ad esaurimento-
                                                                      Superamento
                                                                      Superamento
                                                                      # 064
                                                                      MPN: 330337
                                                                      DISTANZIATORE TRAVERSA DEL CONNETTORE DELLA TORRE DEL PUNTE
                                                                      da £109,48
                                                                      da £109,48
