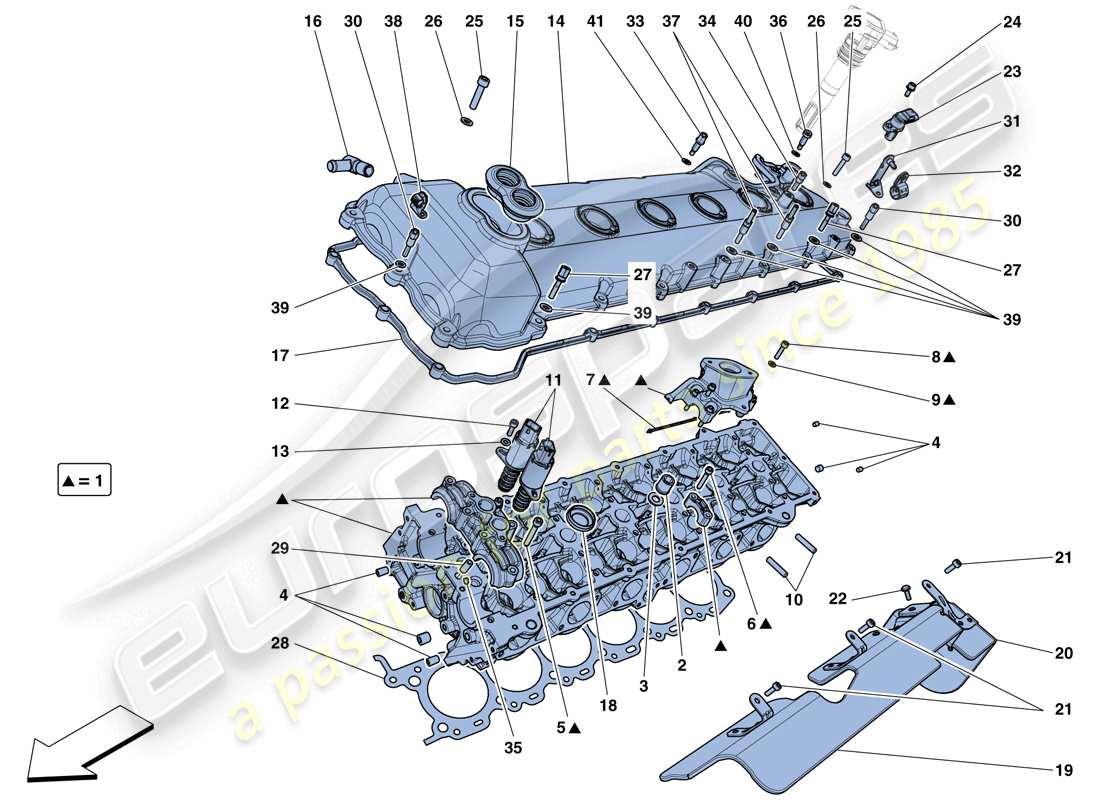

0004 - TESTA CILINDRO SINISTRA
Ferrari F12 TDF (Europe) LEFT HAND CYLINDER HEAD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 316214
TESTA SX
da £2.203,57
da £2.203,57
# 002
MPN: 183524
NOCE
da £1,21
da £1,21
# 003
MPN: 151117
Rondella
da £0,31
da £0,31
# 004
MPN: 10275501
TAPPO FILETTATO
-M12 X 11-
da £0,58
da £0,58
# 004
MPN: 127635
TAPPO FILETTATO
-M18 X 11 X 1.5- -Coperchio foro di ispezione-
da £1,47
da £1,47
Questa parte sostituisce il numero di parte 183447
# 004
MPN: 127635
TAPPO FILETTATO
-M18 X 11 X 1.5- -Per il coperchio dell'orifizio dell'acqua posteriore-
da £1,47
da £1,47
Questa parte sostituisce il numero di parte 183447
# 004
MPN: 199760
TAPPO FILETTATO
-D. 6 X 1-
da £0,52
da £0,52
# 005
MPN: 243720
VITE
-M6 X 40-
da £0,53
da £0,53
# 005
MPN: 243721
VITE CON Rondella
-M6 X 45-
da £0,53
da £0,53
# 006
MPN: 243719
VITE CON Rondella
-M6 X 35-
da £0,47
da £0,47
# 007
MPN: 239614
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £3,73
da £3,73
# 008
MPN: 239502
VITE
-M6 X 25-
da £0,54
da £0,54
# 008
MPN: 243719
VITE CON Rondella
-M6 X 35-
da £0,53
da £0,53
# 009
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 211641
BULLONE PRIGIONIERO
-M8 X 16- -Lunghezza albero 24 mm-
da £0,67
da £0,67
# 011
MPN: 296017
VALVOLA REGOLATORE PRESSIONE OLIO
da £59,69
da £59,69
Questa parte sostituisce il numero di parte 269227 - e 3 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 14304221
VITE
-M5 X 16-
da £0,54
da £0,54
# 013
MPN: 11181574
Rondella
da £0,54
da £0,54
# 014
MPN: 317787
COPERTURA TESTA CILINDRO SX
-Valido fino ad esaurimento-
Superamento
Superamento
# 014
MPN: 816000
COPERTURA TESTA CILINDRO SX
-Applicabile dopo l'esaurimento di 317787-
da £609,71
da £609,71
Questa parte sostituisce il numero di parte 317787
# 015
MPN: 229353
GUARNIZIONE ELETTROVALVOLA
-Viene fornito anche con il set guarnizioni motore-
da £9,94
da £9,94
# 016
MPN: 271521
CONNETTORE
da £3,46
da £3,46
# 017
MPN: 243802
GUARNIZIONE COPERCHIO TESTA SX
-Viene fornito anche con il set guarnizioni motore-
da £43,79
da £43,79
# 018
MPN: 223982
GUARNIZIONE TUBO CANDELA
-Viene fornito anche con il set guarnizioni motore-
da £1,40
da £1,40
# 019
MPN: 293214
SCUDO CALORE TESTA ANTERIORE SX
da £83,77
da £83,77
# 020
MPN: 293215
SCUDO CALORE TESTA POSTERIORE SX
da £167,85
da £167,85
# 021
MPN: 233600
VITE
-M6 X 12-
da £0,53
da £0,53
# 022
MPN: 11625524
VITE
da £0,53
da £0,53
# 023
MPN: 224573
SENSORE DI TEMPORIZZAZIONE
da £13,52
da £13,52
# 024
MPN: 231616
VITE
-M6 X 14-
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 025
MPN: 157218
VITE
-M6 X 25-
da £0,48
da £0,48
# 026
MPN: 11197774
Rondella
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 214412
BULLONE PRIGIONIERO
da £6,84
da £6,84
# 028
MPN: 243804
GUARNIZIONE TESTA-CARTER SX
-Completo anche di set guarnizioni motore- -Applicabili fino ad esaurimento-
Superamento
Superamento
# 028
MPN: 324014
GUARNIZIONE TESTA-CARTER SX
-Viene fornito anche con il set guarnizioni motore- -Applicabile dopo l'esaurimento di 243804-
da £145,95
da £145,95
Questa parte sostituisce il numero di parte 243804
# 029
MPN: 200458
VALVOLA DI CONTROLLO
da £5,50
da £5,50
# 030
MPN: 208765
BULLONE PRIGIONIERO
da £3,20
da £3,20
# 031
MPN: 324096
STAFFA FISSAGGIO CAVO
da £9,15
da £9,15
# 032
MPN: 244221
CLIP
da £2,58
da £2,58
# 033
MPN: 322682
PRIGIONIERO CALIBRATO
-Valido fino ad esaurimento-
Superamento
Superamento
# 033
MPN: 333779
PRIGIONIERO CALIBRATO
-Applicabile dopo l'esaurimento di 322682-
da £8,76
da £8,76
Questa parte sostituisce il numero di parte 322682
# 034
MPN: 233513
BULLONE PRIGIONIERO
-Non più fornito-
# 035
MPN: 256827
GRANO
da £3,01
da £3,01
# 036
MPN: 293278
VITE
-M6 X 1-
da £7,37
da £7,37
Questa parte sostituisce il numero di parte 284200
# 037
MPN: 269228
BULLONE PRIGIONIERO
da £3,36
da £3,36
# 038
MPN: 327089
COMPL. STAFFA FISSAGGIO CAVO INIEZIONE
da £9,56
da £9,56
# 039
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 11198074
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 041
MPN: 14499424
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 14499401 che abbiamo in magazzino
-part-diagram-0005.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F12 TDF (EUROPE) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F12 TDF (EUROPE) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F12 TDF (EUROPE) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F12 TDF (EUROPE) SERBATOIO CARBURANTE, POMPE E TUBI IMPIANTO ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F12 TDF (EUROPE) SERBATOIO CARBURANTE E COLLO DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F12 TDF (EUROPE) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F12 TDF (EUROPE) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F12 TDF (EUROPE) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F12 TDF (EUROPE) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F12 TDF (EUROPE) RAFFREDDAMENTO - POMPA OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F12 TDF (EUROPE) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F12 TDF (EUROPE) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F12 TDF (EUROPE) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F12 TDF (EUROPE) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F12 TDF (EUROPE) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F12 TDF (EUROPE) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F12 TDF (EUROPE) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F12 TDF (EUROPE) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F12 TDF (EUROPE) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F12 TDF (EUROPE) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F12 TDF (EUROPE) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F12 TDF (EUROPE) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F12 TDF (EUROPE) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F12 TDF (EUROPE) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F12 TDF (EUROPE) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F12 TDF (EUROPE) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F12 TDF (EUROPE) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F12 TDF (EUROPE) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F12 TDF (EUROPE) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F12 TDF (EUROPE) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F12 TDF (EUROPE) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F12 TDF (EUROPE) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F12 TDF (EUROPE) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F12 TDF (EUROPE) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F12 TDF (EUROPE) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F12 TDF (EUROPE) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F12 TDF (EUROPE) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F12 TDF (EUROPE) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F12 TDF (EUROPE) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F12 TDF (EUROPE) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F12 TDF (EUROPE) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F12 TDF (EUROPE) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F12 TDF (EUROPE) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F12 TDF (EUROPE) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F12 TDF (EUROPE) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F12 TDF (EUROPE) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F12 TDF (EUROPE) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F12 TDF (EUROPE) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F12 TDF (EUROPE) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F12 TDF (EUROPE) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F12 TDF (EUROPE) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F12 TDF (EUROPE) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F12 TDF (EUROPE) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F12 TDF (EUROPE) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F12 TDF (EUROPE) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F12 TDF (EUROPE) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F12 TDF (EUROPE) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F12 TDF (EUROPE) RIVESTIMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F12 TDF (EUROPE) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F12 TDF (EUROPE) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F12 TDF (EUROPE) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F12 TDF (EUROPE) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F12 TDF (EUROPE) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F12 TDF (EUROPE) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F12 TDF (EUROPE) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F12 TDF (EUROPE) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F12 TDF (EUROPE) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F12 TDF (EUROPE) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F12 TDF (EUROPE) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F12 TDF (EUROPE) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F12 TDF (EUROPE) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F12 TDF (EUROPE) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F12 TDF (EUROPE) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F12 TDF (EUROPE) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F12 TDF (EUROPE) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F12 TDF (EUROPE) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F12 TDF (EUROPE) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F12 TDF (EUROPE) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
