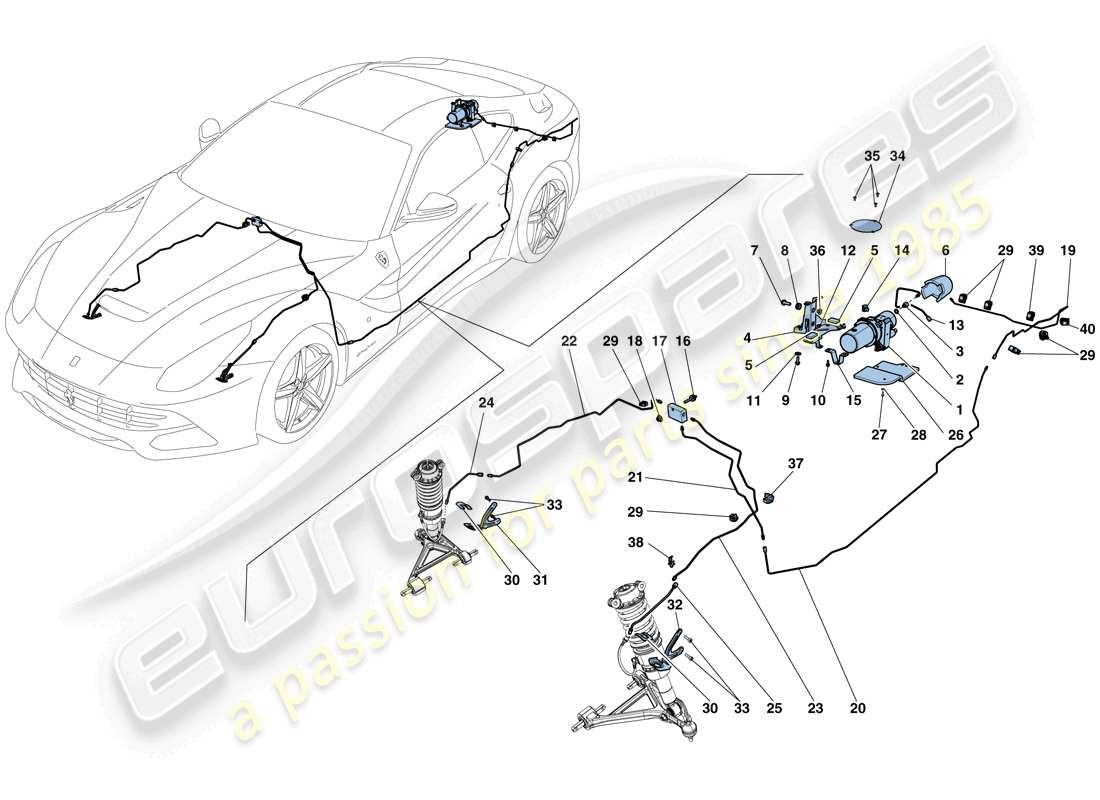

0041 - SISTEMA DI SOLLEVAMENTO DI VEICOLI
Ferrari F12 Berlinetta (USA) VEHICLE LIFT SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 284736
POMPA ELETTRICA
da £1.229,59
da £1.229,59
# 002
MPN: 256502
GUARNIZIONE
da £0,47
da £0,47
# 003
MPN: 254931
PRESA ADATTATORE
da £4,77
da £4,77
# 004
MPN: 285289
STAFFA DI MONTAGGIO POMPA
da £34,03
da £34,03
# 005
MPN: 264740
TAPPO
-40 x 24 mm-
da £0,58
da £0,58
# 006
MPN: 285319
Isolamento
da £44,10
da £44,10
# 007
MPN: 255049
VITE
-M10 X 1.5 X 32- -Non più fornito- -Sostituito da 304224-
Superamento
Superamento
# 007
MPN: 304224
VITE
da £7,50
da £7,50
Questa parte sostituisce il numero di parte 255049
# 008
MPN: 255047
GOMMINO
da £1,98
da £1,98
# 009
MPN: 210246
VITE
-M8 X 25-
da £0,69
da £0,69
# 010
MPN: 231617
VITE
-M6 X 18-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14433124
# 011
MPN: 13578305
Rondella
da £0,47
da £0,47
# 012
MPN: 14039614
NOCE
da £0,47
da £0,47
# 013
MPN: 285265
TUBO DA POMPA
da £33,78
da £33,78
# 014
MPN: 256962
CLIP
-D. 4.7 X 1-
da £0,47
da £0,47
# 015
MPN: 285314
staffa
da £12,63
da £12,63
# 016
MPN: 258770
BOCCOLA CILINDRICA
Superamento
Superamento
# 017
MPN: 260257
BLOCCO DISTRIBUTORE
da £28,01
da £28,01
# 018
MPN: 14039614
NOCE
da £0,47
da £0,47
# 019
MPN: 284507
TUBO SISTEMA DI SOLLEVAMENTO, SEZIONE POSTERIORE
da £36,63
da £36,63
# 020
MPN: 284715
TUBO SISTEMA DI SOLLEVAMENTO SOTTOPAVIMENTO
-Non più fornito- -Sostituito da 289483-
Superamento
Superamento
# 020
MPN: 289483
TUBO SISTEMA DI SOLLEVAMENTO SOTTOSCOCCA
da £59,01
da £59,01
Questa parte sostituisce il numero di parte 284715
# 021
MPN: 284713
TUBO DA SEZIONE ANTERIORE A BLOCCO
-Non per GD- -Non più fornito- -Sostituito da 291417-
da £40,53
da £40,53
# 021
MPN: 284713
TUBO DA SEZIONE ANTERIORE A BLOCCO
-Vale per GD-
da £40,53
da £40,53
# 021
MPN: 291417
TUBO DA SEZIONE ANTERIORE A BLOCCO
-Non per GD-
da £41,28
da £41,28
# 022
MPN: 275451
TUBO DA BLOCCO A SEZIONE RUOTA ANTERIORE DX
-Non per GD-
da £62,74
da £62,74
# 022
MPN: 289085
TUBO DA BLOCCO A SEZIONE RUOTA ANTERIORE DX
-Vale per GD-
da £45,14
da £45,14
# 023
MPN: 282810
TUBO DA BLOCCO A SEZIONE RUOTA ANTERIORE SX
-Non per GD- -Non più fornito- -Sostituito da 291418-
da £47,28
da £47,28
# 023
MPN: 282810
TUBO DA BLOCCO A SEZIONE RUOTA ANTERIORE SX
-Vale per GD-
da £47,28
da £47,28
# 023
MPN: 291418
TUBO DA BLOCCO A SEZIONE RUOTA ANTERIORE SX
-Non per GD-
da £63,56
da £63,56
# 024
MPN: 275450
TUBO DALLA PARTE ANTERIORE DX AL TUBO FLESSIBILE
da £34,74
da £34,74
# 025
MPN: 289025
TUBO DALLA PARTE ANTERIORE SX AL TUBO FLESSIBILE
da £32,67
da £32,67
# 026
MPN: 292748
SCUDO TERMICO
da £81,66
da £81,66
Questa parte sostituisce il numero di parte 84702600 - e 2 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 84702600
SCUDO TERMICO
-Non più fornito- -Sostituito da 292748-
Superamento
Superamento
# 027
MPN: 256323
VITE
-M5 X 16-
da £0,47
da £0,47
# 028
MPN: 13577701
Rondella
da £0,47
da £0,47
# 029
MPN: 234284
CLIP
-1 compartimento-
da £0,47
da £0,47
# 030
MPN: 116374
CLIP
da £1,19
da £1,19
# 031
MPN: 271902
STAFFA ANTERIORE DESTRA
da £18,55
da £18,55
# 032
MPN: 271901
STAFFA ANTERIORE SX
da £18,55
da £18,55
# 033
MPN: 256323
VITE
-M5 X 16-
da £0,47
da £0,47
# 034
MPN: 272640
COPERCHIO ISPEZIONE SISTEMA DI SOLLEVAMENTO
da £13,48
da £13,48
# 035
MPN: 65366700
VITE
-M5 X 12-
da £0,50
da £0,50
# 036
MPN: 255048
SPESSORE DEL GOMMINO
da £1,48
da £1,48
# 037
MPN: 234285
CLIP
-2 scomparti-
da £0,47
da £0,47
# 038
MPN: 291408
CLIP
da £0,54
da £0,54
# 039
MPN: 294205
CLIP
-1 compartimento-
da £2,96
da £2,96
# 040
MPN: 294206
CLIP
-2 scomparti-
da £2,96
da £2,96
