0017 - SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO

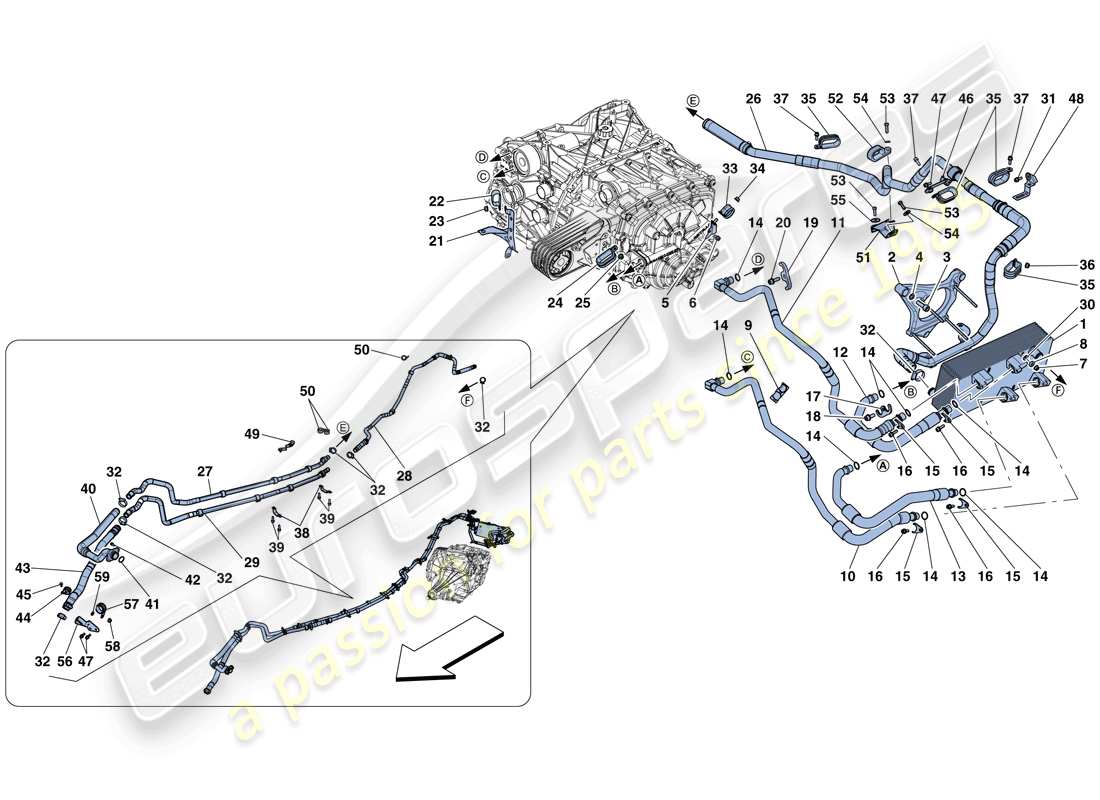

Ferrari F12 Berlinetta (USA) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
266826
SCAMBIATORE DI CALORE A OLIO
-Dopo l'esaurimento, ordinare lo scambiatore di calore 326420, tubo 334873 rif. 10, tubo 334874 rif. 12 e tubo 334875 rif. 13- -Vale fino all'Ass. N. 136591- -Vale fino ad esaurimento-
da
£415,35
da
£415,35
Questa parte sostituisce il numero di parte 262811
- e 1 altro. Fare clic per visualizzare i dettagli
#
001
MPN:
326420
SCAMBIATORE DI CALORE A OLIO
-Applicabile dall'Ass. No. 136592- -Applicabile dopo l'esaurimento di 266826-
da
£901,38
da
£901,38
Questa parte sostituisce il codice articolo 266826 che abbiamo in magazzino
#
002
MPN:
290643
SUPPORTO SCAMBIATORE DI CALORE OLIO SINGOLO DEL CAMBIO
-Non più fornito- -Sostituito da 318265-
da
£176,37
da
£176,37
Questa parte sostituisce il numero di parte 268351
- e 1 altro. Fare clic per visualizzare i dettagli
#
002
MPN:
318265
SUPPORTO SCAMBIATORE DI CALORE OLIO SINGOLO DEL CAMBIO
da
£33,87
da
£33,87
#
003
MPN:
14307534
VITE
-M10 X 1.25 X 30-
da
£1,51
da
£1,51
#
004
MPN:
12648321
Rondella
da
£0,53
da
£0,53
#
005
MPN:
268359
staffa
da
£9,48
da
£9,48
Questa parte sostituisce il numero di parte 268363
#
006
MPN:
233600
VITE
-M6 X 12-
da
£0,54
da
£0,54
#
007
MPN:
14058421
NOCE
da
£0,80
da
£0,80
Questa parte sostituisce il numero di parte 14075721
#
008
MPN:
13604015
SPESSO
da
£0,53
da
£0,53
#
009
MPN:
264810
SPESSO
da
£2,84
da
£2,84
#
010
MPN:
262812
TUBO MANDATA FLUIDO ATF
-Vale fino all'Ass. No. 136591- -Applicabile fino ad esaurimento-
da
£223,17
da
£223,17
#
010
MPN:
334873
TUBO MANDATA FLUIDO ATF
-Applicabile dall'Ass. No. 136592- -Applicabile dopo l'esaurimento di 262812-
da
£224,85
da
£224,85
Questa parte sostituisce il codice articolo 262812 che abbiamo in magazzino
#
011
MPN:
262813
TUBO DI RITORNO FLUIDO ATF
da
£132,56
da
£132,56
#
012
MPN:
262814
TUBO RITORNO OLIO GL
-Vale fino all'Ass. No. 136591- -Applicabile fino ad esaurimento-
da
£59,16
da
£59,16
#
012
MPN:
334874
GL-5 TUBO DI RITORNO OLIO
-Applicabile dall'Ass. No. 136592- -Applicabile dopo l'esaurimento di 262814-
da
£70,61
da
£70,61
Questa parte sostituisce il codice articolo 262814 che abbiamo in magazzino
- e 2 altro. Fare clic per visualizzare i dettagli
#
013
MPN:
262815
TUBO MANDATA OLIO GL
-Vale fino all'Ass. No. 136591- -Applicabile fino ad esaurimento-
da
£64,90
da
£64,90
#
013
MPN:
334875
GL-5 TUBO MANDATA OLIO
-Applicabile dall'Ass. No. 136592- -Applicabile dopo l'esaurimento di 262815-
da
£77,47
da
£77,47
Questa parte sostituisce il codice articolo 262815 che abbiamo in magazzino
- e 2 altro. Fare clic per visualizzare i dettagli
#
014
MPN:
254644
GUARNIZIONE
da
£0,51
da
£0,51
Questa parte sostituisce il numero di parte 14453481
#
015
MPN:
262827
FORCELLA FERMA TUBO
da
£10,21
da
£10,21
#
016
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
#
017
MPN:
261824
FORCELLA FERMA TUBO
da
£16,05
da
£16,05
#
018
MPN:
248471
VITE
-M8 X 20-
da
£0,64
da
£0,64
#
019
MPN:
236479
FORCELLA FERMA TUBO
Superamento
Superamento
#
020
MPN:
231628
VITE
-M8 X 25-
da
£0,53
da
£0,53
#
021
MPN:
274638
staffa
da
£32,92
da
£32,92
#
022
MPN:
265771
staffa
da
£1,28
da
£1,28
#
023
MPN:
14040611
NOCE
da
£0,54
da
£0,54
#
024
MPN:
61712500
STAFFA CON GUAINA
da
£1,04
da
£1,04
#
025
MPN:
14040611
NOCE
da
£0,54
da
£0,54
#
026
MPN:
278141
TUBO MANDATA ACQUA POSTERIORE
-Non più fornito- -Sostituito da 290918-
Superamento
Superamento
#
026
MPN:
290918
TUBO MANDATA ACQUA POSTERIORE
da
£205,72
da
£205,72
Questa parte sostituisce il numero di parte 278141
- e 2 altro. Fare clic per visualizzare i dettagli
#
027
MPN:
290974
TUBO CENTRALE MANDATA ACQUA
da
£241,16
da
£241,16
#
028
MPN:
278142
TUBO DI RITORNO ACQUA POSTERIORE
-Non più fornito- -Sostituito da 290919-
da
£222,60
da
£222,60
#
028
MPN:
290919
TUBO DI RITORNO ACQUA POSTERIORE
da
£149,72
da
£149,72
Questa parte sostituisce il codice articolo 278142 che abbiamo in magazzino
- e 2 altro. Fare clic per visualizzare i dettagli
#
029
MPN:
282347
TUBO CENTRALE DI RITORNO DELL'ACQUA
da
£75,06
da
£75,06
#
030
MPN:
12647624
Rondella
da
£0,51
da
£0,51
Questa parte sostituisce il numero di parte 12647611
#
031
MPN:
231617
VITE
-M6 X 18-
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
#
032
MPN:
10860370
MORSETTO GIUBILEO
-Non più fornito- -Sostituito da 262111-
da
£0,86
da
£0,86
Questa parte sostituisce il numero di parte 13127770
#
032
MPN:
262111
COLLARE
da
£0,86
da
£0,86
Questa parte sostituisce il numero di parte 13127770
#
033
MPN:
10441990
STAFFA CON GUAINA
da
£0,54
da
£0,54
#
034
MPN:
14040611
NOCE
da
£0,54
da
£0,54
#
035
MPN:
248454
STAFFA CON GUAINA
da
£2,21
da
£2,21
Questa parte sostituisce il numero di parte 291949
- e 3 altro. Fare clic per visualizzare i dettagli
#
036
MPN:
14040611
NOCE
da
£0,54
da
£0,54
#
037
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
#
038
MPN:
266783
staffa
da
£8,16
da
£8,16
#
039
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
#
040
MPN:
271546
TUBO MANDATA ACQUA ANTERIORE
da
£109,78
da
£109,78
#
041
MPN:
250888
GUARNIZIONE
da
£0,54
da
£0,54
#
042
MPN:
231619
VITE
-M6 X 22-
da
£0,53
da
£0,53
#
043
MPN:
291103
TUBO DI RITORNO DELL'ACQUA ANTERIORE
da
£70,97
da
£70,97
#
044
MPN:
10442290
STAFFA CON GUAINA
da
£0,53
da
£0,53
#
045
MPN:
16286024
VITE
-M6 X 16-
da
£0,53
da
£0,53
#
046
MPN:
273830
staffa
-Non più fornito-
da
£21,46
da
£21,46
#
047
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
#
048
MPN:
272486
staffa
da
£10,28
da
£10,28
#
049
MPN:
285513
STAFFA FISSAGGIO TUBI ACQUA AL SOTTOSCOCCA
da
£7,16
da
£7,16
#
050
MPN:
10441990
STAFFA CON GUAINA
da
£0,53
da
£0,53
#
051
MPN:
291946
staffa
da
£11,67
da
£11,67
#
052
MPN:
248454
STAFFA CON GUAINA
da
£2,21
da
£2,21
Questa parte sostituisce il numero di parte 291949
- e 3 altro. Fare clic per visualizzare i dettagli
#
052
MPN:
291949
COLLARE
-Non più fornito- -Sostituito da 248454-
Superamento
Superamento
#
053
MPN:
13027224
VITE
da
£2,01
da
£2,01
#
054
MPN:
13550201
Rondella
da
£0,54
da
£0,54
#
055
MPN:
12640604
Rondella
da
£0,54
da
£0,54
#
056
MPN:
291247
STAFFA FISSAGGIO TUBI ACQUA AL SOTTOSCOCCA
da
£12,05
da
£12,05
#
057
MPN:
10448790
STAFFA CON GUAINA
da
£2,65
da
£2,65
#
058
MPN:
14058311
NOCE
da
£0,54
da
£0,54
#
059
MPN:
13577724
Rondella
da
£1,08
da
£1,08
