ferrari f12 berlinetta (usa) distribuzione - guida diagramma delle parti

0006 - DISTRIBUZIONE - GUIDA

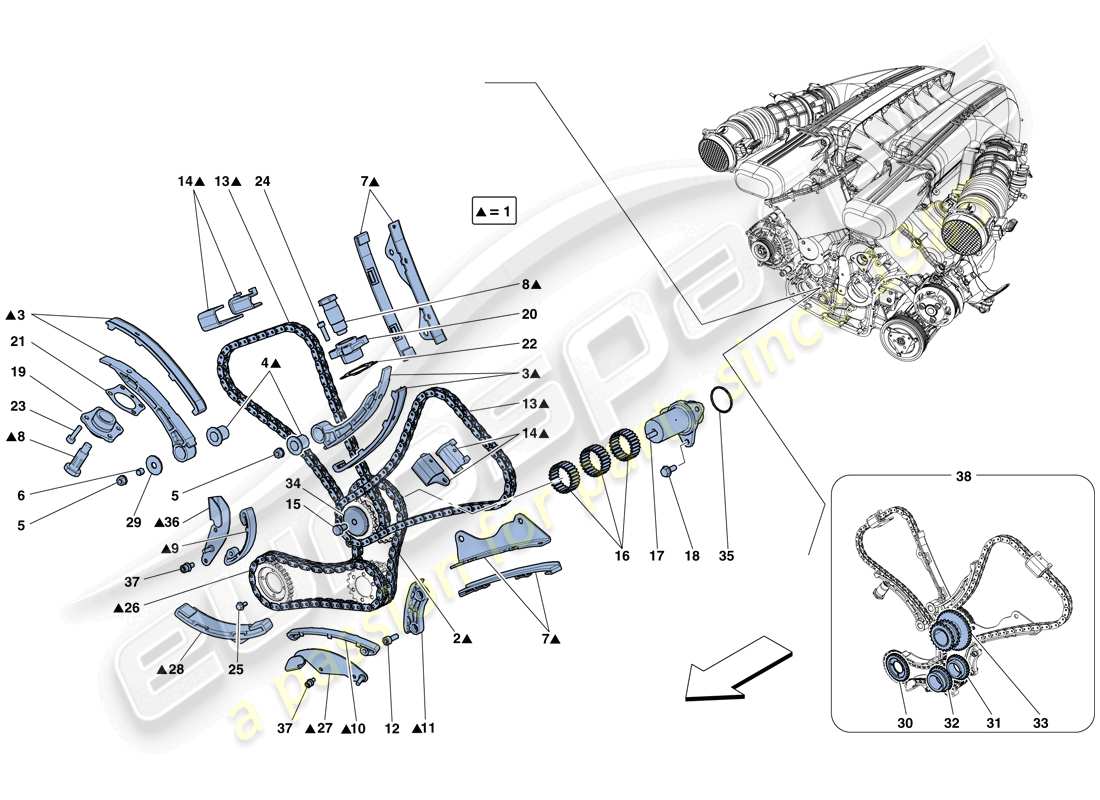

Ferrari F12 Berlinetta (USA) TIMING SYSTEM - DRIVE Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                              #
                                              Numero di parte
                                              Descrizione
                                              Prezzo
                                              # 001
                                              MPN: 290129
                                              SISTEMA DI DISTRIBUZIONE DELLA VALVOLA E AZIONAMENTO DELLA POMPA
                                              -Non più fornito- -Sostituito da 295389-
                                              Superamento
                                              Superamento
                                              # 001
                                              MPN: 295389
                                              SISTEMA DI DISTRIBUZIONE DELLA VALVOLA E AZIONAMENTO DELLA POMPA
                                              -Vale fino al motore n° 238179- -Vale fino ad esaurimento-
                                              Superamento
                                              Superamento
                                              Questa parte sostituisce il numero di parte 290129
                                              # 001
                                              MPN: 299456
                                              SISTEMA DI DISTRIBUZIONE DELLA VALVOLA E AZIONAMENTO DELLA POMPA
                                              -Applicabile dal motore n. 238180- -Applicabile dopo l'esaurimento di 295389- -Applicabile fino all'esaurimento-
                                              da £1.121,25
                                              da £1.121,25
                                              Questa parte sostituisce il numero di parte 295389
                                              # 001
                                              MPN: 312630
                                              SISTEMA DI DISTRIBUZIONE DELLA VALVOLA E AZIONAMENTO DELLA POMPA
                                              -Applicabile dopo l'esaurimento di 299456- -Applicabile fino all'esaurimento-
                                              Superamento
                                              Superamento
                                              # 001
                                              MPN: 315599
                                              SISTEMA DI DISTRIBUZIONE DELLA VALVOLA E AZIONAMENTO DELLA POMPA
                                              -Applicabile dopo l'esaurimento di 312630-
                                              da £916,25
                                              da £916,25
                                              Questa parte sostituisce il numero di parte 312630
                                              # 002
                                              MPN: 265105
                                              CATENA
                                              -Non più fornito- -Sostituito da 295376-
                                              Superamento
                                              Superamento
                                              # 002
                                              MPN: 295376
                                              CATENA
                                              -Vale fino al motore n° 238179- -Vale fino ad esaurimento-
                                              Superamento
                                              Superamento
                                              Questa parte sostituisce il numero di parte 265105
                                              # 002
                                              MPN: 295397
                                              CATENA
                                              -Applicabile dal motore n. 238180- -Applicabile dopo l'esaurimento di 295376- -Non più fornito- -Sostituito da 312629-
                                              da £547,35
                                              da £547,35
                                              Questa parte sostituisce il numero di parte 295376
                                              # 002
                                              MPN: 312629
                                              CATENA
                                              da £261,31
                                              da £261,31
                                              # 003
                                              MPN: 260614
                                              SCARPA MOBILE
                                              da £227,65
                                              da £227,65
                                              # 004
                                              MPN: 175303
                                              BOCCOLA
                                              da £13,10
                                              da £13,10
                                              # 005
                                              MPN: 177778
                                              NOCE
                                              da £1,03
                                              da £1,03
                                              Questa parte sostituisce il codice articolo 133215 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                              # 006
                                              MPN: 183929
                                              BOCCOLA
                                              da £3,97
                                              da £3,97
                                              # 007
                                              MPN: 198034
                                              SCARPA FISSA
                                              da £40,28
                                              da £40,28
                                              # 008
                                              MPN: 267099
                                              TENDICATENA IDRAULICO
                                              da £61,15
                                              da £61,15
                                              # 009
                                              MPN: 257626
                                              SCARPA
                                              da £40,52
                                              da £40,52
                                              # 010
                                              MPN: 272014
                                              SCARPA
                                              da £38,36
                                              da £38,36
                                              Questa parte sostituisce il codice articolo 249904 che abbiamo in magazzino
                                              # 011
                                              MPN: 265178
                                              SCARPA FISSA
                                              -Valido fino ad esaurimento-
                                              Superamento
                                              Superamento
                                              # 011
                                              MPN: 309750
                                              SCARPA FISSA
                                              -Applicabile dopo l'esaurimento di 265178-
                                              da £40,02
                                              da £40,02
                                              Questa parte sostituisce il numero di parte 265178
                                              # 012
                                              MPN: 282395
                                              VITE
                                              -M6 X 20-
                                              da £0,47
                                              da £0,47
                                              # 013
                                              MPN: 254263
                                              CATENA
                                              da £57,81
                                              da £57,81
                                              # 014
                                              MPN: 239566
                                              SCARPA FISSA
                                              da £25,18
                                              da £25,18
                                              # 015
                                              MPN: 16043124
                                              VITE
                                              -M8 X 14-
                                              da £0,30
                                              da £0,30
                                              Questa parte sostituisce il codice articolo 16043121 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                              # 016
                                              MPN: 187742
                                              GABBIA CUSCINETTO A RULLI
                                              da £7,18
                                              da £7,18
                                              # 017
                                              MPN: 289896
                                              MONTAGGIO
                                              da £101,80
                                              da £101,80
                                              # 018
                                              MPN: 181336
                                              VITE
                                              -M6 X 16-
                                              da £1,92
                                              da £1,92
                                              # 019
                                              MPN: 268314
                                              BOCCOLA
                                              da £28,00
                                              da £28,00
                                              # 020
                                              MPN: 252512
                                              BOCCOLA
                                              da £51,09
                                              da £51,09
                                              # 021
                                              MPN: 267198
                                              GUARNIZIONE
                                              -Valido fino ad esaurimento-
                                              Superamento
                                              Superamento
                                              # 021
                                              MPN: 317023
                                              GUARNIZIONE
                                              -Applicabile dopo l'esaurimento di 267198-
                                              da £5,39
                                              da £5,39
                                              Questa parte sostituisce il numero di parte 267198
                                              # 022
                                              MPN: 250055
                                              GUARNIZIONE
                                              -Non più fornito- -Sostituito da 317022-
                                              Superamento
                                              Superamento
                                              # 022
                                              MPN: 317022
                                              GUARNIZIONE
                                              da £1,75
                                              da £1,75
                                              Questa parte sostituisce il numero di parte 250055
                                              # 023
                                              MPN: 181336
                                              VITE
                                              -M6 X 16-
                                              da £1,90
                                              da £1,90
                                              # 024
                                              MPN: 231617
                                              VITE
                                              -M6 X 18-
                                              da £0,53
                                              da £0,53
                                              Questa parte sostituisce il codice articolo 14433124 che abbiamo in magazzino
                                              # 025
                                              MPN: 186668
                                              VITE
                                              -M5 X 12-
                                              da £8,66
                                              da £8,66
                                              # 026
                                              MPN: 271880
                                              CATENA
                                              da £39,17
                                              da £39,17
                                              # 027
                                              MPN: 265712
                                              MONTAGGIO
                                              da £182,44
                                              da £182,44
                                              # 028
                                              MPN: 277283
                                              SCARPA FISSA
                                              da £182,44
                                              da £182,44
                                              # 030
                                              MPN: 288731
                                              INGRANAGGIO CONDUTTORE POMPA
                                              da £94,14
                                              da £94,14
                                              # 031
                                              MPN: 286226
                                              INGRANAGGIO ALBERO MOTORE
                                              -Z. 26- -Interno- -Vale fino al motore n. 205308- -Vale fino ad esaurimento-
                                              Superamento
                                              Superamento
                                              # 031
                                              MPN: 299590
                                              INGRANAGGIO ALBERO MOTORE
                                              -Z. 26- -Interno- -Applicabile dal motore n. 205309- -Applicabile dopo l'esaurimento di 286226-
                                              da £147,42
                                              da £147,42
                                              Questa parte sostituisce il numero di parte 286226
                                              # 032
                                              MPN: 286227
                                              INGRANAGGIO ALBERO MOTORE
                                              -Z. 26- -Esterno- -Non più fornito- -Sostituito da 301217-
                                              Superamento
                                              Superamento
                                              # 032
                                              MPN: 301217
                                              INGRANAGGIO ALBERO MOTORE
                                              -Z. 26- -Esterno-
                                              da £101,44
                                              da £101,44
                                              Questa parte sostituisce il numero di parte 286227
                                              # 033
                                              MPN: 286228
                                              INGRANAGGIO DI GUIDA
                                              -Vale fino al motore n° 205308- -Vale fino ad esaurimento-
                                              Superamento
                                              Superamento
                                              # 033
                                              MPN: 299589
                                              INGRANAGGIO DI GUIDA
                                              -Applicabile dal motore n. 205309- -Applicabile dopo l'esaurimento di 286228-
                                              da £241,56
                                              da £241,56
                                              Questa parte sostituisce il numero di parte 286228
                                              # 034
                                              MPN: 194262
                                              SPALLA
                                              da £10,42
                                              da £10,42
                                              # 035
                                              MPN: 154191
                                              GUARNIZIONE
                                              da £0,79
                                              da £0,79
                                              # 036
                                              MPN: 265180
                                              MONTAGGIO
                                              da £38,90
                                              da £38,90
                                              # 037
                                              MPN: 282392
                                              VITE
                                              -M6 X 14-
                                              da £0,47
                                              da £0,47
                                              # 038
                                              MPN: 290130
                                              PIGNONE INGRANAGGIO DISTRIBUZIONE VALVOLA
                                              -Vale fino al motore n. 231894- -Non più fornito-
                                              Superamento
                                              Superamento
                                              # 038
                                              MPN: 301584
                                              PIGNONE INGRANAGGIO DISTRIBUZIONE VALVOLA
                                              -Vale dal motore n. 231895- -Non più fornito-
                                              Questa parte sostituisce il numero di parte 290130
