ferrari f12 berlinetta (rhd) sportello e comandi del riempimento carburante diagramma delle parti

0113 - SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE

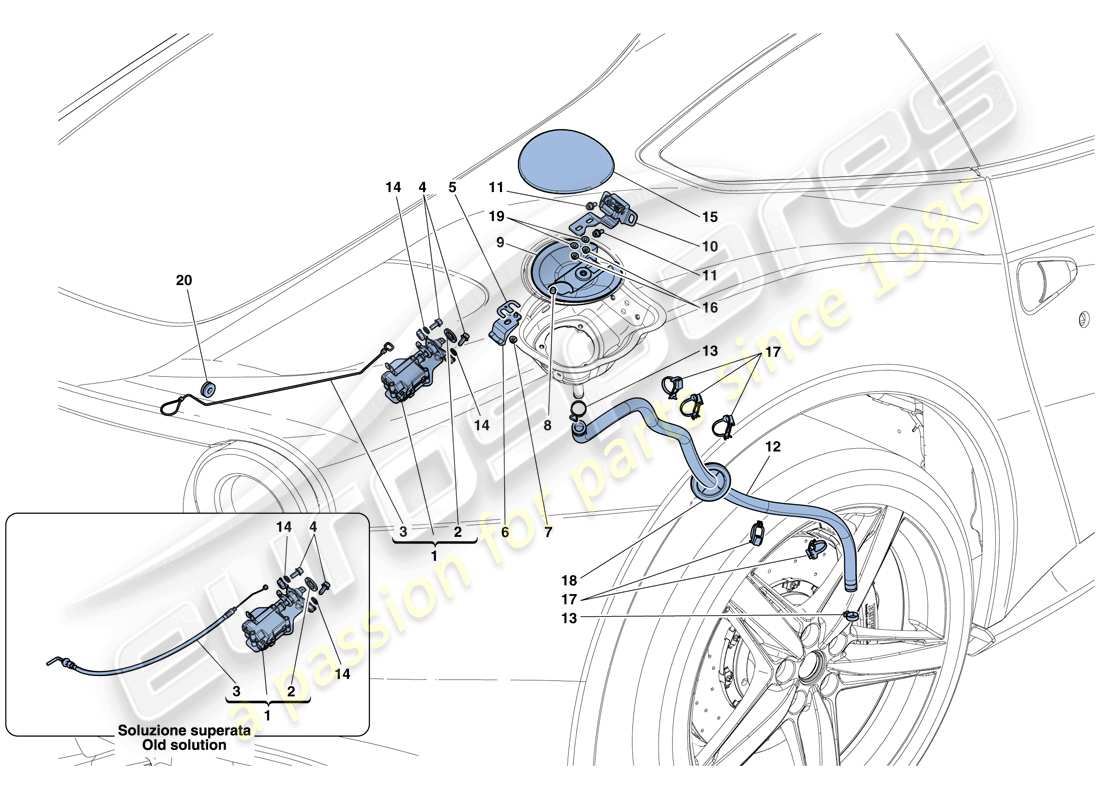

Ferrari F12 Berlinetta (RHD) FUEL FILLER FLAP AND CONTROLS Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                              #
                              Numero di parte
                              Descrizione
                              Prezzo
                              # 001
                              MPN: 84483700
                              COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
                              -Vale fino all'Ass. No. 114557- -Applicabile fino ad esaurimento-
                              da £57,33
                              da £57,33
                              # 001
                              MPN: 85803900
                              COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
                              -Applicabile dall'Ass. N. 114558 fino all'Ass. No. 117353- -Applicabile dopo l'esaurimento di 84483700-
                              Superamento
                              Superamento
                              Questa parte sostituisce il codice articolo 84483700 che abbiamo in magazzino
                              # 001
                              MPN: 86009000
                              COMPL. ATTUATORE DELLO SPORTELLO DI RIEMPIMENTO DEL CARBURANTE
                              -Applicabile dall'Ass. No. 117354- -Applicabile dopo l'esaurimento di 85803900-
                              da £37,41
                              da £37,41
                              Questa parte sostituisce il numero di parte 85111000 - e 3 altro. Fare clic per visualizzare i dettagli
                              # 002
                              MPN: 67067600
                              ANELLO DI TENUTA PER BASE
                              da £2,11
                              da £2,11
                              # 003
                              MPN: 84506200
                              CAVO BOWDEN ATTUATORE
                              -Vale fino all'Ass. No. 114557-
                              da £145,94
                              da £145,94
                              # 003
                              MPN: 85618500
                              CORDA ATTUATORE
                              -Applicabile dall'Ass. No. 114558-
                              da £8,67
                              da £8,67
                              # 004
                              MPN: 11566227
                              VITE
                              -M5 X 14-
                              da £0,68
                              da £0,68
                              # 005
                              MPN: 84046900
                              PIASTRA DISTANZIALE
                              da £2,73
                              da £2,73
                              # 006
                              MPN: 83993500
                              INCONTRO PER ATTUATORE
                              da £18,78
                              da £18,78
                              # 007
                              MPN: 14059111
                              NOCE
                              -M5- -Non più fornito- -Sostituito da 14059114-
                              da £0,47
                              da £0,47
                              # 007
                              MPN: 14059114
                              NOCE
                              da £0,54
                              da £0,54
                              # 008
                              MPN: 84933800
                              TAMPONE IN GOMMA
                              da £2,17
                              da £2,17
                              # 009
                              MPN: 84307600
                              COPERTURA INTERNA
                              da £4,09
                              da £4,09
                              # 010
                              MPN: 83993700
                              COMPL. CERNIERA
                              da £29,30
                              da £29,30
                              # 011
                              MPN: 11566227
                              VITE
                              -M5 X 14-
                              da £0,68
                              da £0,68
                              # 012
                              MPN: 84716500
                              TUBO DI SCARICO
                              da £48,16
                              da £48,16
                              # 013
                              MPN: 13433570
                              COLLARE
                              da £0,53
                              da £0,53
                              # 014
                              MPN: 12601174
                              Rondella
                              da £0,54
                              da £0,54
                              Questa parte sostituisce il codice articolo 12601173 che abbiamo in magazzino - e 5 altro. Fare clic per visualizzare i dettagli
                              # 015
                              MPN: 84307211
                              COMPL. SPORTELLO DEL RIEMPIMENTO DEL CARBURANTE
                              da £60,21
                              da £60,21
                              # 016
                              MPN: 14059111
                              NOCE
                              -M5- -Non più fornito- -Sostituito da 14059114-
                              da £0,47
                              da £0,47
                              # 016
                              MPN: 14059114
                              NOCE
                              da £0,54
                              da £0,54
                              # 017
                              MPN: 177553
                              MORSETTO AD ANELLO
                              da £0,52
                              da £0,52
                              # 018
                              MPN: 81535200
                              GOMMA CON MEMBRANA
                              da £15,12
                              da £15,12
                              # 019
                              MPN: 12638124
                              Rondella
                              da £0,54
                              da £0,54
                              Questa parte sostituisce il codice articolo 12638101 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                              # 020
                              MPN: 10396180
                              PASSACAVO
                              da £1,08
                              da £1,08
                              Questa parte sostituisce il numero di parte 10459687
