ferrari f12 berlinetta (rhd) completamento telaio diagramma delle parti

0105 - COMPLETAMENTO TELAIO

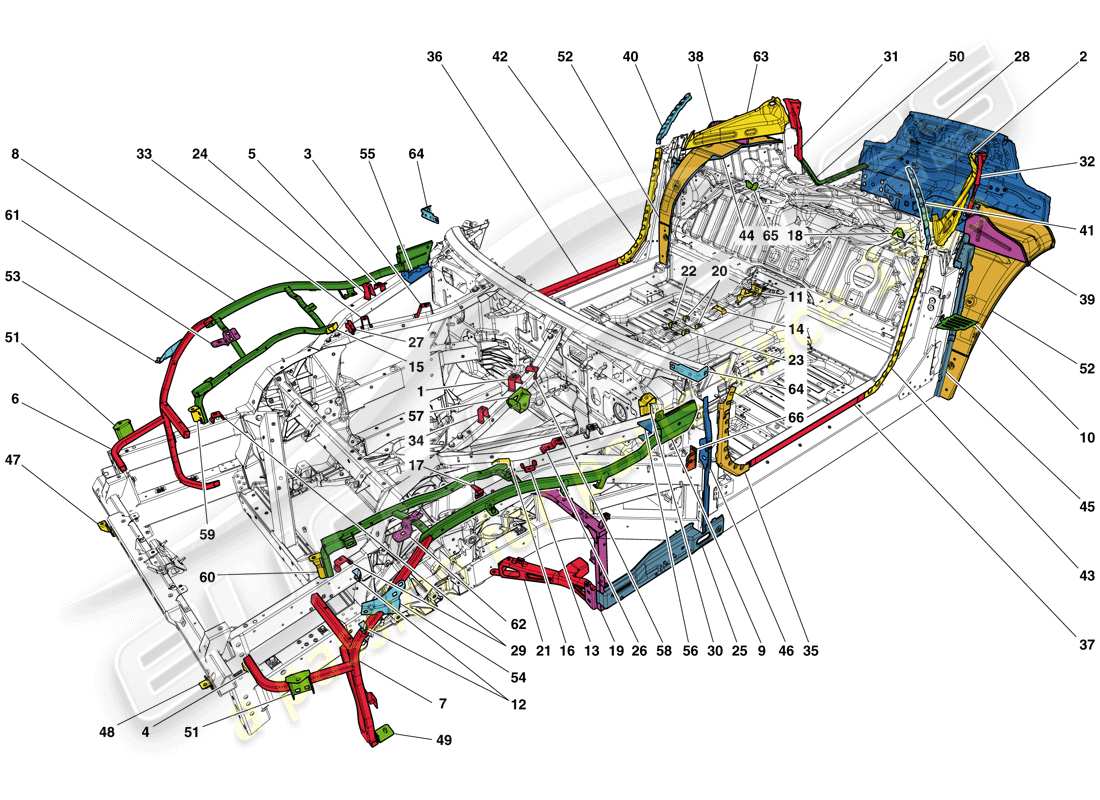

Ferrari F12 Berlinetta (RHD) CHASSIS COMPLETION Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                                              #
                                                                                                              Numero di parte
                                                                                                              Descrizione
                                                                                                              Prezzo
                                                                                                              # 001
                                                                                                              MPN: 278365
                                                                                                              STAFFA VASCHETTA SOTTOPARABREZZA INTERNA SX
                                                                                                              -Dopo l'esaurimento, ordinare compl. scheda. 102 rif. 278040- -Vale fino all'Ass. N. 108239- -Vale fino ad esaurimento-
                                                                                                              da £173,31
                                                                                                              da £173,31
                                                                                                              # 002
                                                                                                              MPN: 84643700
                                                                                                              SOTTOSTRUTTURA LATERALE SX
                                                                                                              da £113,11
                                                                                                              da £113,11
                                                                                                              # 003
                                                                                                              MPN: 278395
                                                                                                              STAFFA VASCHETTA SOTTOPARABREZZA INTERNA DX
                                                                                                              -Dopo l'esaurimento, ordinare compl. scheda. 102 rif. 278041- -Vale fino all'Ass. N. 108239- -Vale fino ad esaurimento-
                                                                                                              da £227,48
                                                                                                              da £227,48
                                                                                                              # 004
                                                                                                              MPN: 83342500
                                                                                                              ELEMENTO DI CONNESSIONE FRONTALE INTERNO
                                                                                                              da £6,19
                                                                                                              da £6,19
                                                                                                              # 005
                                                                                                              MPN: 278396
                                                                                                              STAFFA VASCHETTA SOTTOPARABREZZA ESTERNA DX
                                                                                                              da £145,95
                                                                                                              da £145,95
                                                                                                              # 006
                                                                                                              MPN: 84232600
                                                                                                              TRALICCIO ANTERIORE PER FARO DESTRO
                                                                                                              da £660,28
                                                                                                              da £660,28
                                                                                                              # 007
                                                                                                              MPN: 84232700
                                                                                                              TRALICCIO ANTERIORE PER FARO SX
                                                                                                              da £660,28
                                                                                                              da £660,28
                                                                                                              # 008
                                                                                                              MPN: 84233000
                                                                                                              TRALICCIO PARAFANGO ANTERIORE DESTRO
                                                                                                              da £1.142,65
                                                                                                              da £1.142,65
                                                                                                              # 009
                                                                                                              MPN: 84233100
                                                                                                              TRALICCIO PARAFANGO ANTERIORE SX
                                                                                                              da £1.142,65
                                                                                                              da £1.142,65
                                                                                                              # 010
                                                                                                              MPN: 84573000
                                                                                                              DIVISORIO SULLA TIMONERIA
                                                                                                              da £40,63
                                                                                                              da £40,63
                                                                                                              # 011
                                                                                                              MPN: 286416
                                                                                                              STAFFA POSTERIORE PER FISSAGGIO POSTERIORE
                                                                                                              da £10,95
                                                                                                              da £10,95
                                                                                                              # 012
                                                                                                              MPN: 271344
                                                                                                              STAFFA DI FISSAGGIO SCUDO RUOTA ANTERIORE
                                                                                                              da £6,44
                                                                                                              da £6,44
                                                                                                              # 013
                                                                                                              MPN: 279847
                                                                                                              STAFFA FISSAGGIO TUBO ARIA SECONDARIA
                                                                                                              da £72,97
                                                                                                              da £72,97
                                                                                                              # 014
                                                                                                              MPN: 286417
                                                                                                              STAFFA ANTERIORE PER FISSAGGIO ANTERIORE
                                                                                                              da £7,29
                                                                                                              da £7,29
                                                                                                              # 015
                                                                                                              MPN: 83557100
                                                                                                              ATTACCO PER TUBO PARAFANGO ANTERIORE INTERNO DESTRO
                                                                                                              da £43,86
                                                                                                              da £43,86
                                                                                                              # 016
                                                                                                              MPN: 83557200
                                                                                                              ATTACCO PER TUBO PARAFANGO ANTERIORE INTERNO SX
                                                                                                              da £43,86
                                                                                                              da £43,86
                                                                                                              # 017
                                                                                                              MPN: 271346
                                                                                                              STAFFA DI FISSAGGIO SCUDO RUOTA POSTERIORE SX
                                                                                                              da £8,10
                                                                                                              da £8,10
                                                                                                              # 017
                                                                                                              MPN: 271348
                                                                                                              STAFFA DI FISSAGGIO SCUDO RUOTA POSTERIORE DX
                                                                                                              da £8,10
                                                                                                              da £8,10
                                                                                                              # 018
                                                                                                              MPN: 287670
                                                                                                              STAFFA DI FISSAGGIO GANCIO SX
                                                                                                              da £72,97
                                                                                                              da £72,97
                                                                                                              # 019
                                                                                                              MPN: 83450100
                                                                                                              PILASTRO A TRALICCIO SX
                                                                                                              -Non per GD- -Non più fornito- -Sostituito da 85097800-
                                                                                                              da £417,02
                                                                                                              da £417,02
                                                                                                              # 019
                                                                                                              MPN: 84137000
                                                                                                              PILASTRO A TRALICCIO DX
                                                                                                              -Non per GD-
                                                                                                              da £601,25
                                                                                                              da £601,25
                                                                                                              # 019
                                                                                                              MPN: 85097800
                                                                                                              PILASTRO A TRALICCIO SX
                                                                                                              -Non per GD-
                                                                                                              da £601,25
                                                                                                              da £601,25
                                                                                                              # 019
                                                                                                              MPN: 85147900
                                                                                                              PILASTRO A TRALICCIO DX
                                                                                                              -Vale per GD-
                                                                                                              da £601,25
                                                                                                              da £601,25
                                                                                                              # 019
                                                                                                              MPN: 85148200
                                                                                                              PILASTRO A TRALICCIO SX
                                                                                                              -Vale per GD-
                                                                                                              da £601,25
                                                                                                              da £601,25
                                                                                                              # 020
                                                                                                              MPN: 286418
                                                                                                              STAFFA POSTERIORE PER FISSAGGIO ANTERIORE
                                                                                                              da £2,93
                                                                                                              da £2,93
                                                                                                              # 021
                                                                                                              MPN: 83783200
                                                                                                              TRAVERSA A TRALICCIO POSTERIORE DX
                                                                                                              -Richiedere autorizzazione ASM-
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 021
                                                                                                              MPN: 83783400
                                                                                                              TRAVERSA A TRALICCIO POSTERIORE SX
                                                                                                              -Richiedere autorizzazione ASM-
                                                                                                              da £77,10
                                                                                                              da £77,10
                                                                                                              # 022
                                                                                                              MPN: 286420
                                                                                                              STAFFA DX PER FISSAGGIO ANTERIORE
                                                                                                              da £2,20
                                                                                                              da £2,20
                                                                                                              # 023
                                                                                                              MPN: 286419
                                                                                                              STAFFA SX PER FISSAGGIO ANTERIORE
                                                                                                              da £2,93
                                                                                                              da £2,93
                                                                                                              # 024
                                                                                                              MPN: 288328
                                                                                                              STAFFA DI FISSAGGIO POSTERIORE COPERTURA MOTORE DX
                                                                                                              da £72,97
                                                                                                              da £72,97
                                                                                                              # 025
                                                                                                              MPN: 83033900
                                                                                                              TRAVE DI FISSAGGIO INFERIORE PER PARAFANGO DESTRO
                                                                                                              -Richiedere autorizzazione ASM-
                                                                                                              da £100,96
                                                                                                              da £100,96
                                                                                                              # 025
                                                                                                              MPN: 83034000
                                                                                                              TRAVE DI FISSAGGIO INFERIORE PER PARAFANGO SX
                                                                                                              -Richiedere autorizzazione ASM-
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 026
                                                                                                              MPN: 288606
                                                                                                              STAFFA COPERTURA MOTORE SX
                                                                                                              da £72,97
                                                                                                              da £72,97
                                                                                                              # 027
                                                                                                              MPN: 270772
                                                                                                              STAFFA FISSAGGIO TUBO BLOW-BY
                                                                                                              da £109,48
                                                                                                              da £109,48
                                                                                                              # 028
                                                                                                              MPN: 84185600
                                                                                                              COMPL. PANNELLO POSTERIORE
                                                                                                              -Non per CINA, USA, CDN, GOLFO, USA LIGHT-
                                                                                                              da £447,34
                                                                                                              da £447,34
                                                                                                              # 028
                                                                                                              MPN: 84977200
                                                                                                              COMPL. PANNELLO POSTERIORE
                                                                                                              -Applicabile per CINA, USA, CDN, GOLFO, USA LIGHT-
                                                                                                              da £447,34
                                                                                                              da £447,34
                                                                                                              # 029
                                                                                                              MPN: 284573
                                                                                                              STAFFA FISSAGGIO CAVO INIEZIONE
                                                                                                              da £109,48
                                                                                                              da £109,48
                                                                                                              # 030
                                                                                                              MPN: 84859500
                                                                                                              STAFFA FISSAGGIO TERGICRISTALLO DX
                                                                                                              -Vale per GD-
                                                                                                              da £29,92
                                                                                                              da £29,92
                                                                                                              # 030
                                                                                                              MPN: 84979600
                                                                                                              STAFFA FISSAGGIO TERGICRISTALLO SX
                                                                                                              -Non per GD-
                                                                                                              da £183,19
                                                                                                              da £183,19
                                                                                                              # 031
                                                                                                              MPN: 84220300
                                                                                                              ELEMENTO POSTERIORE DELLA SOTTOSTRUTTURA LATERALE DX
                                                                                                              da £21,22
                                                                                                              da £21,22
                                                                                                              # 032
                                                                                                              MPN: 85077600
                                                                                                              ELEMENTO POSTERIORE DELLA SOTTOSTRUTTURA LATERALE SX
                                                                                                              da £23,10
                                                                                                              da £23,10
                                                                                                              # 033
                                                                                                              MPN: 288334
                                                                                                              STAFFA DI FISSAGGIO COPERTURA MOTORE DX
                                                                                                              -Dopo l'esaurimento, ordinare compl. scheda. 102 rif. 278041- -Applicabile fino ad esaurimento-
                                                                                                              da £113,75
                                                                                                              da £113,75
                                                                                                              # 034
                                                                                                              MPN: 288652
                                                                                                              STAFFA DI FISSAGGIO COPERTURA MOTORE SX
                                                                                                              -Dopo l'esaurimento, ordinare compl. scheda. 102 rif. 278040- -Applicabile fino ad esaurimento-
                                                                                                              da £43,34
                                                                                                              da £43,34
                                                                                                              # 035
                                                                                                              MPN: 84280900
                                                                                                              PROFILO DI COLLEGAMENTO PILASTRO DX CON FIANCO
                                                                                                              da £22,55
                                                                                                              da £22,55
                                                                                                              # 035
                                                                                                              MPN: 84281000
                                                                                                              PROFILO DI COLLEGAMENTO PILASTRO SX CON FIANCO
                                                                                                              da £22,55
                                                                                                              da £22,55
                                                                                                              # 036
                                                                                                              MPN: 83861400
                                                                                                              PROFILO GUARNIZIONE PORTA INFERIORE DX
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 037
                                                                                                              MPN: 83861500
                                                                                                              PROFILO GUARNIZIONE PORTA INFERIORE SX
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 038
                                                                                                              MPN: 84221100
                                                                                                              SCUDO LATERALE ESTERNO DX
                                                                                                              da £27,74
                                                                                                              da £27,74
                                                                                                              # 039
                                                                                                              MPN: 84221200
                                                                                                              SCUDO LATERALE ESTERNO SX
                                                                                                              da £27,74
                                                                                                              da £27,74
                                                                                                              # 040
                                                                                                              MPN: 84221900
                                                                                                              PROFILO DI CONNESSIONE PILASTRO SUPERIORE DX
                                                                                                              da £17,87
                                                                                                              da £17,87
                                                                                                              # 041
                                                                                                              MPN: 84222000
                                                                                                              PROFILO CONNETTORE PILASTRO SUPERIORE SX
                                                                                                              da £17,87
                                                                                                              da £17,87
                                                                                                              # 042
                                                                                                              MPN: 84221700
                                                                                                              PROFILO DI COLLEGAMENTO PILASTRO DX CON FIANCO
                                                                                                              da £25,78
                                                                                                              da £25,78
                                                                                                              # 043
                                                                                                              MPN: 84221800
                                                                                                              PROFILO DI COLLEGAMENTO PILASTRO SX CON FIANCO
                                                                                                              da £25,78
                                                                                                              da £25,78
                                                                                                              # 044
                                                                                                              MPN: 84279800
                                                                                                              SOTTOSTRUTTURA FIANCO ANTERIORE DX
                                                                                                              da £86,85
                                                                                                              da £86,85
                                                                                                              # 045
                                                                                                              MPN: 84279900
                                                                                                              SOTTOSTRUTTURA FIANCO ANTERIORE SX
                                                                                                              da £86,85
                                                                                                              da £86,85
                                                                                                              # 046
                                                                                                              MPN: 84280700
                                                                                                              PROFILO CONNETTORE PILASTRO ESTERNO DX
                                                                                                              -Valido fino ad esaurimento-
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 046
                                                                                                              MPN: 84280800
                                                                                                              PROFILO CONNETTORE PILASTRO ESTERNO SX
                                                                                                              -Valido fino ad esaurimento-
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 046
                                                                                                              MPN: 88504300
                                                                                                              PROFILO CONNETTORE PILASTRO ESTERNO SX
                                                                                                              -Applicabile dopo l'esaurimento di 84280800-
                                                                                                              da £30,60
                                                                                                              da £30,60
                                                                                                              Questa parte sostituisce il numero di parte 84280800 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                              # 046
                                                                                                              MPN: 88504400
                                                                                                              PROFILO CONNETTORE PILASTRO ESTERNO DX
                                                                                                              -Applicabile dopo l'esaurimento di 84280700-
                                                                                                              da £30,60
                                                                                                              da £30,60
                                                                                                              Questa parte sostituisce il numero di parte 84280700 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                              # 047
                                                                                                              MPN: 84948700
                                                                                                              STAFFA DI FISSAGGIO ANTERIORE PER FARO DESTRO
                                                                                                              da £145,95
                                                                                                              da £145,95
                                                                                                              # 048
                                                                                                              MPN: 84948800
                                                                                                              STAFFA DI FISSAGGIO ANTERIORE PER FARO SX
                                                                                                              da £145,95
                                                                                                              da £145,95
                                                                                                              # 049
                                                                                                              MPN: 84952500
                                                                                                              STAFFA DI MONTAGGIO INFERIORE PER PARAURTI ANTERIORE
                                                                                                              da £57,37
                                                                                                              da £57,37
                                                                                                              # 050
                                                                                                              MPN: 84634800
                                                                                                              PROFILO LATERALE INFERIORE DX
                                                                                                              da £48,16
                                                                                                              da £48,16
                                                                                                              # 050
                                                                                                              MPN: 84634900
                                                                                                              PROFILO LATERALE INFERIORE SX
                                                                                                              da £48,16
                                                                                                              da £48,16
                                                                                                              # 051
                                                                                                              MPN: 84948900
                                                                                                              STAFFA DI FISSAGGIO LATERALE ESTERNA PER FARI
                                                                                                              da £80,34
                                                                                                              da £80,34
                                                                                                              # 052
                                                                                                              MPN: 84220500
                                                                                                              TIMONERIA POSTERIORE DX
                                                                                                              da £201,86
                                                                                                              da £201,86
                                                                                                              # 052
                                                                                                              MPN: 84220600
                                                                                                              TIMONERIA POSTERIORE SX
                                                                                                              da £201,86
                                                                                                              da £201,86
                                                                                                              # 053
                                                                                                              MPN: 84960700
                                                                                                              STAFFA MONTAGGIO PARAFANGO SU TRALICCIO ANTERIORE DESTRO
                                                                                                              da £182,99
                                                                                                              da £182,99
                                                                                                              # 054
                                                                                                              MPN: 84960800
                                                                                                              STAFFA MONTAGGIO PARAFANGO SU TRALICCIO ANTERIORE SX
                                                                                                              da £182,99
                                                                                                              da £182,99
                                                                                                              # 055
                                                                                                              MPN: 84352300
                                                                                                              STAFFA DI MONTAGGIO STAFFA COPERCHIO DX
                                                                                                              da £121,42
                                                                                                              da £121,42
                                                                                                              # 056
                                                                                                              MPN: 84352400
                                                                                                              STAFFA DI MONTAGGIO STAFFA COPERCHIO SX
                                                                                                              da £121,42
                                                                                                              da £121,42
                                                                                                              # 057
                                                                                                              MPN: 275640
                                                                                                              STAFFA SERBATOIO LIQUIDO FRENI E TERGICRISTALLO
                                                                                                              -Non per GD-
                                                                                                              da £37,96
                                                                                                              da £37,96
                                                                                                              # 057
                                                                                                              MPN: 84859400
                                                                                                              STAFFA SERBATOIO LIQUIDO FRENI E TERGICRISTALLO
                                                                                                              -Vale per GD- -Vale fino ad esaurimento-
                                                                                                              Superamento
                                                                                                              Superamento
                                                                                                              # 057
                                                                                                              MPN: 85538000
                                                                                                              STAFFA SERBATOIO LIQUIDO FRENI E TERGICRISTALLO
                                                                                                              -Applicabile per GD- -Applicabile dopo l'esaurimento di 84859400-
                                                                                                              da £17,49
                                                                                                              da £17,49
                                                                                                              Questa parte sostituisce il numero di parte 84859400
                                                                                                              # 058
                                                                                                              MPN: 277276
                                                                                                              STAFFA MONTAGGIO TERGICRISTALLO POSTERIORE
                                                                                                              -Non per GD-
                                                                                                              da £18,24
                                                                                                              da £18,24
                                                                                                              # 058
                                                                                                              MPN: 84859600
                                                                                                              STAFFA MONTAGGIO TERGICRISTALLO POSTERIORE
                                                                                                              -Vale per GD-
                                                                                                              da £18,24
                                                                                                              da £18,24
                                                                                                              # 059
                                                                                                              MPN: 84949700
                                                                                                              STAFFA DI FISSAGGIO LATERALE INTERNA PER FARO DESTRO
                                                                                                              da £146,07
                                                                                                              da £146,07
                                                                                                              # 060
                                                                                                              MPN: 84949800
                                                                                                              STAFFA DI FISSAGGIO LATERALE INTERNA PER FARO SX
                                                                                                              da £146,07
                                                                                                              da £146,07
                                                                                                              # 061
                                                                                                              MPN: 84398800
                                                                                                              STAFFA DI FISSAGGIO SUPERIORE PER FARO DESTRO
                                                                                                              da £139,12
                                                                                                              da £139,12
                                                                                                              # 062
                                                                                                              MPN: 84398900
                                                                                                              STAFFA DI FISSAGGIO SUPERIORE PER FARO SX
                                                                                                              da £139,12
                                                                                                              da £139,12
                                                                                                              # 063
                                                                                                              MPN: 84642700
                                                                                                              SOTTOSTRUTTURA LATERALE DX
                                                                                                              da £113,11
                                                                                                              da £113,11
                                                                                                              # 064
                                                                                                              MPN: 85091400
                                                                                                              staffa
                                                                                                              da £146,07
                                                                                                              da £146,07
                                                                                                              # 065
                                                                                                              MPN: 287660
                                                                                                              STAFFA DI FISSAGGIO GANCIO DX
                                                                                                              da £72,97
                                                                                                              da £72,97
                                                                                                              # 066
                                                                                                              MPN: 84508800
                                                                                                              STAFFA DI FISSAGGIO PARAFANGO DX
                                                                                                              da £11,46
                                                                                                              da £11,46
                                                                                                              # 066
                                                                                                              MPN: 84508900
                                                                                                              STAFFA DI FISSAGGIO PARAFANGO SX
                                                                                                              da £11,67
                                                                                                              da £11,67
