0045 - IMPIANTO AC - ACQUA E FREON

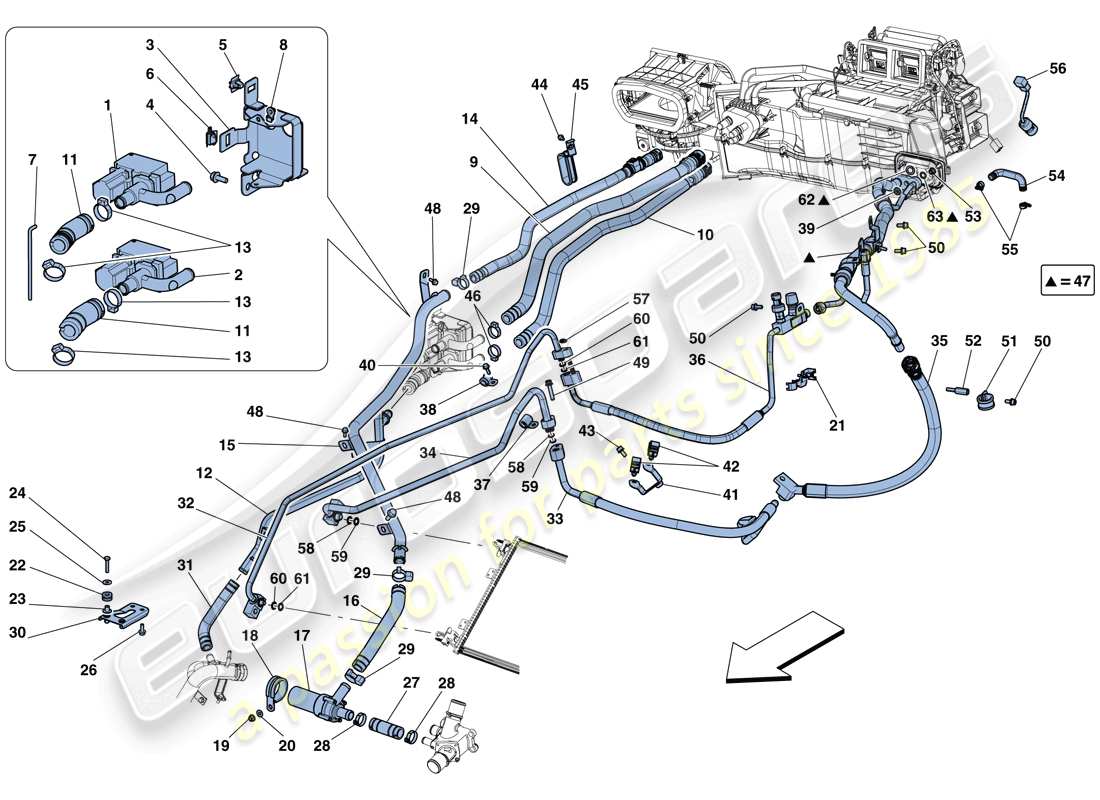

Ferrari F12 Berlinetta (RHD) AC SYSTEM - WATER AND FREON Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 67635900
VALVOLA TGK BANCO CILINDRI DX
da £72,67
da £72,67
# 002
MPN: 67444900
VALVOLA TGK BANCO CILINDRI SX
da £72,67
da £72,67
# 003
MPN: 84066200
STAFFA DI MONTAGGIO VALVOLA TGK
da £32,37
da £32,37
# 004
MPN: 16286024
VITE
-M6 X 16-
da £0,52
da £0,52
# 005
MPN: 253769
CLIP
da £0,47
da £0,47
# 006
MPN: 252473
CLIP
da £0,97
da £0,97
# 007
MPN: 67933600
ASTA FISSAGGIO VALVOLA TGK
da £0,90
da £0,90
# 008
MPN: 64215300
CLIP FERMA TIRANTE
da £0,47
da £0,47
# 009
MPN: 270905
TUBO DAL RISCALDATORE ALLA VALVOLA TGK SUPERIORE
da £41,52
da £41,52
# 010
MPN: 270906
TUBO DAL RISCALDATORE ALLA VALVOLA TGK INFERIORE
da £43,94
da £43,94
# 011
MPN: 289620
TUBO DI CONNESSIONE
da £12,48
da £12,48
# 012
MPN: 289040
TUBO DA TGK AL MOTORE
da £71,40
da £71,40
# 013
MPN: 13432670
COLLARE
-Non più fornito- -Sostituito da 262109-
da £3,74
da £3,74
# 013
MPN: 262109
COLLARE
da £0,64
da £0,64
Questa parte sostituisce il numero di parte 10860270 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 270904
TUBO DALLA POMPA ALL'UNITÀ AC
da £55,50
da £55,50
# 015
MPN: 271752
TUBO METALLICO ALLA POMPA
da £50,86
da £50,86
# 016
MPN: 267538
TUBO DI CONNESSIONE
da £18,96
da £18,96
# 017
MPN: 65460300
POMPA RICIRCOLO ACQUA
da £143,39
da £143,39
Questa parte sostituisce il numero di parte 70000900 - e 5 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 107002
STAFFA CON GUAINA
da £14,10
da £14,10
# 019
MPN: 14059214
NOCE
da £0,54
da £0,54
# 020
MPN: 12620477
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12648207
# 021
MPN: 269331
CLIP DELLA STAFFA
da £3,61
da £3,61
# 022
MPN: 103549
GOMMINO
da £0,74
da £0,74
# 023
MPN: 149707
SPESSO
da £0,66
da £0,66
# 024
MPN: 10902824
VITE
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 10902821 che abbiamo in magazzino
# 025
MPN: 12643724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 16286024
VITE
-M6 X 16-
da £0,53
da £0,53
# 027
MPN: 260083
TUBO DI CONNESSIONE
da £12,97
da £12,97
# 028
MPN: 13432970
COLLARE
-Non più fornito- -Sostituito da 262111-
da £0,88
da £0,88
Questa parte sostituisce il numero di parte 13432908
# 028
MPN: 262111
COLLARE
da £0,91
da £0,91
Questa parte sostituisce il numero di parte 13127770
# 029
MPN: 262111
COLLARE
da £0,91
da £0,91
Questa parte sostituisce il numero di parte 13127770
# 029
MPN: 262112
COLLARE
-Non più fornito- -Sostituito da 262111-
da £6,28
da £6,28
# 030
MPN: 268075
STAFFA SUL TELAIO MONTAGGIO POMPA
da £16,98
da £16,98
# 031
MPN: 289041
TUBO DI CONNESSIONE
da £16,09
da £16,09
# 032
MPN: 276753
TUBO DA CONDENSATORE A RACCORDO SEZIONATORE
da £113,24
da £113,24
# 033
MPN: 84362400
TUBO DAL COMPRESSORE AL RACCORDO SEZIONATORE
da £103,81
da £103,81
# 034
MPN: 276752
TUBO DA RACCORDO SEZIONATORE A CONDENSATORE
da £67,47
da £67,47
# 035
MPN: 83997200
TUBO DI RITORNO DEL FREON AL COMPRESSORE
da £134,96
da £134,96
# 036
MPN: 84948600
TUBO DEL GAS
-Non più fornito- -Sostituito da 85616800-
Superamento
Superamento
# 036
MPN: 85616800
TUBO DEL GAS
da £198,90
da £198,90
Questa parte sostituisce il numero di parte 84948600 - e 1 altro. Fare clic per visualizzare i dettagli
# 037
MPN: 10441390
STAFFA CON GUAINA
-D. 12-
da £0,53
da £0,53
# 038
MPN: 10441290
STAFFA CON GUAINA
-D. 10-
da £0,29
da £0,29
# 039
MPN: 14066017
NOCE
-Valido fino ad esaurimento-
Superamento
Superamento
# 039
MPN: 14066021
NOCE
-Non più fornito- -Sostituito da 14066017-
da £1,77
da £1,77
Questa parte sostituisce il numero di parte 14066017
# 039
MPN: 14066021
NOCE
-Applicabile dopo l'esaurimento di 14066017-
da £1,77
da £1,77
Questa parte sostituisce il numero di parte 14066017
# 040
MPN: 16285127
VITE
-M5 X 16-
da £0,53
da £0,53
# 041
MPN: 85027800
staffa
da £169,87
da £169,87
# 042
MPN: 259508
CLIP
da £0,47
da £0,47
# 043
MPN: 231616
VITE
-M6 X 14-
da £0,54
da £0,54
# 044
MPN: 16286024
VITE
-M6 X 16-
da £0,53
da £0,53
# 045
MPN: 270938
STAFFA DI MONTAGGIO TUBO TGK
da £14,28
da £14,28
# 046
MPN: 13432670
COLLARE
-Non più fornito- -Sostituito da 262109-
da £3,74
da £3,74
# 046
MPN: 262109
COLLARE
da £0,66
da £0,66
Questa parte sostituisce il numero di parte 10860270 - e 1 altro. Fare clic per visualizzare i dettagli
# 047
MPN: 84513200
TUBO DI MANDATA E RITORNO
da £323,79
da £323,79
# 048
MPN: 16286024
VITE
-M6 X 16-
da £0,52
da £0,52
# 049
MPN: 231621
VITE
-M6 X 30-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 216568
# 050
MPN: 231616
VITE
-M6 X 14-
da £0,54
da £0,54
# 051
MPN: 10441990
STAFFA CON GUAINA
-Non più fornito- -Sostituito da 10442290-
da £0,54
da £0,54
# 051
MPN: 10442290
STAFFA CON GUAINA
da £0,53
da £0,53
# 052
MPN: 178772
PERNO DISTANZIATORE
da £5,94
da £5,94
# 053
MPN: 14058419
NOCE
da £0,53
da £0,53
# 054
MPN: 84536000
CONNETTORE DEL TUBO DI SCARICO
da £8,39
da £8,39
# 055
MPN: 161490
COLLARE
da £1,22
da £1,22
# 056
MPN: 236847
TERMOMETRO
da £30,30
da £30,30
# 057
MPN: 14066017
NOCE
-Valido fino ad esaurimento-
Superamento
Superamento
# 057
MPN: 14066021
NOCE
-Non più fornito- -Sostituito da 14066017-
da £1,77
da £1,77
Questa parte sostituisce il numero di parte 14066017
# 057
MPN: 14066021
NOCE
-Applicabile dopo l'esaurimento di 14066017-
da £1,77
da £1,77
Questa parte sostituisce il numero di parte 14066017
# 058
MPN: 68392700
O-RING
da £2,48
da £2,48
# 059
MPN: 66309700
O-RING
da £6,84
da £6,84
# 060
MPN: 68392000
O-RING
da £4,90
da £4,90
# 061
MPN: 68392100
O-RING
da £2,90
da £2,90
# 062
MPN: 10878180
GUARNIZIONE
-Non più fornito- -Sostituito da 67085300-
Superamento
Superamento
# 062
MPN: 67085300
O-RING
-Valido fino ad esaurimento-
da £16,51
da £16,51
Questa parte sostituisce il numero di parte 10878180
# 062
MPN: 82068100
O-RING
-Applicabile dopo l'esaurimento di 67085300-
da £9,61
da £9,61
Questa parte sostituisce il numero di parte 67085300
# 063
MPN: 10877887
GUARNIZIONE
-Non più fornito- -Sostituito da 82068300-
Superamento
Superamento
# 063
MPN: 82068300
GUARNIZIONE
da £21,70
da £21,70
Questa parte sostituisce il numero di parte 10877887
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (RHD) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (RHD) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F12 BERLINETTA (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (RHD) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (RHD) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (RHD) SEDILE ANTERIORE - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (RHD) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (RHD) RIVESTIMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F12 BERLINETTA (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F12 BERLINETTA (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F12 BERLINETTA (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (RHD) SERBATOIO CARBURANTE, POMPE E TUBI IMPIANTO ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (RHD) SERBATOIO CARBURANTE E COLLO DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (RHD) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (RHD) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (RHD) RAFFREDDAMENTO - POMPA OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (RHD) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (RHD) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
