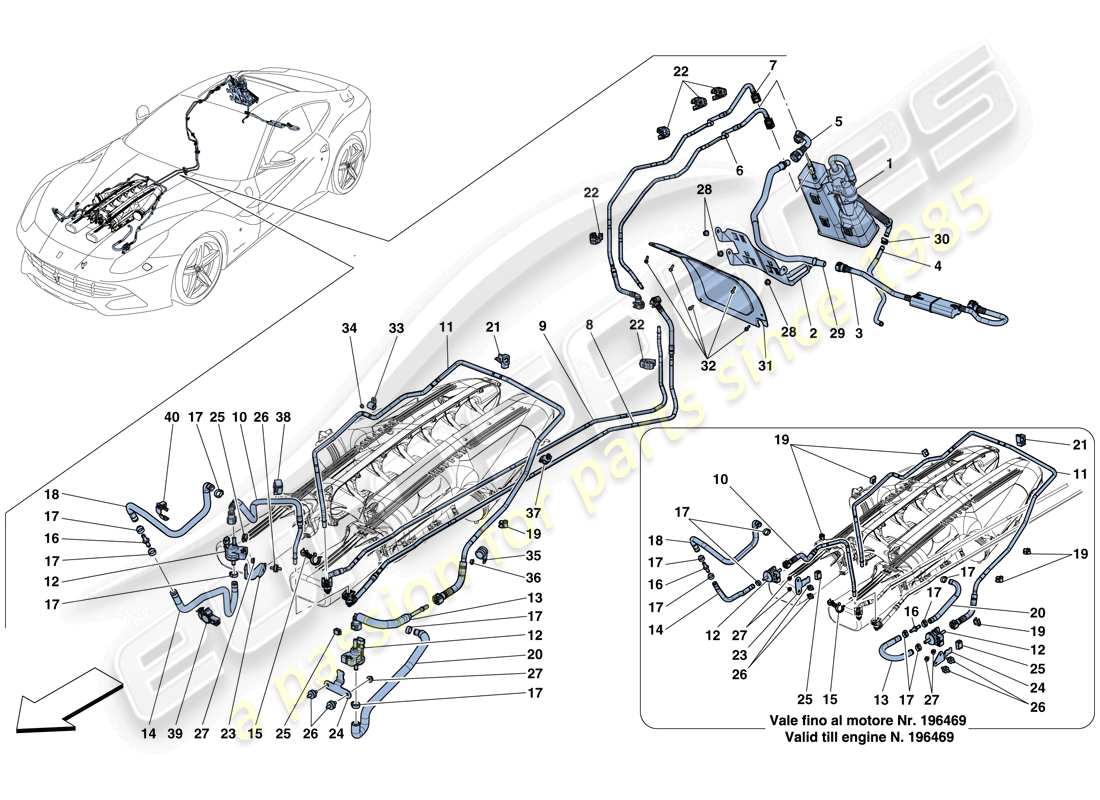

0012 - SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE
Ferrari F12 Berlinetta (RHD) EVAPORATIVE EMISSIONS CONTROL SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 282523
COMPL. FILTRO VAPORE
da £161,32
da £161,32
Questa parte sostituisce il numero di parte 278734 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 285343
COMPL. STAFFA DI MONTAGGIO DEL SERBATOIO
da £24,08
da £24,08
# 003
MPN: 267484
KIT SEPARATORE VAPORI ESTERNO
da £200,70
da £200,70
# 004
MPN: 285916
TUBO DI INGRESSO FILTRO ARIA OBD
da £120,91
da £120,91
# 005
MPN: 290729
TUBO DA SEZIONATORE A CANISTER
da £21,68
da £21,68
# 006
MPN: 291165
TUBO DI FLUSSO DESTRO SEZIONE TIMONERIA
da £23,97
da £23,97
# 007
MPN: 291164
TUBO DI INCASTRO SX, SEZIONE TIMONERIA
da £23,97
da £23,97
# 008
MPN: 277375
TUBO DI LAVAGGIO DX, SEZIONE SOTTOSCOCCA
da £30,50
da £30,50
# 009
MPN: 277374
TUBO DI LAVAGGIO SX, SEZIONE SOTTOSCOCCA
-Non più fornito- -Sostituito da 292203-
Superamento
Superamento
# 009
MPN: 292203
TUBO DI LAVAGGIO SX, SEZIONE SOTTOSCOCCA
da £18,46
da £18,46
Questa parte sostituisce il numero di parte 277374 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 290029
TUBO DI LAVAGGIO DX, SEZIONE VANO MOTORE
-Applicabile fino al motore n. 196469-
da £23,72
da £23,72
# 010
MPN: 295052
TUBO DI LAVAGGIO DX, SEZIONE VANO MOTORE
-Applicabile dal motore n. 196470-
da £16,54
da £16,54
# 011
MPN: 287720
TUBO DI LAVAGGIO SX, SEZIONE VANO MOTORE
-Non per GD-
da £30,18
da £30,18
# 011
MPN: 288655
TUBO DI LAVAGGIO SX, SEZIONE VANO MOTORE
-Vale per GD-
da £54,73
da £54,73
# 012
MPN: 254425
VALVOLA DI FLUSSO
da £14,33
da £14,33
Questa parte sostituisce il numero di parte 237683 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 282444
TUBO DI INCASTRO SX, LATO VALVOLA SUPERIORE
-Applicabile fino al motore n. 196469-
da £35,77
da £35,77
# 013
MPN: 295055
TUBO DI INCASTRO SX, LATO VALVOLA SUPERIORE
-Vale dal motore n. 196470- -Non più fornito- -Sostituito da 296486-
Superamento
Superamento
# 013
MPN: 296486
TUBO DI INCASTRO SX, LATO VALVOLA SUPERIORE
da £46,58
da £46,58
Questa parte sostituisce il numero di parte 295055
# 014
MPN: 275434
TUBO DI FLUSSO DESTRO, LATO VALVOLA
-Applicabile fino al motore n. 196469-
da £38,68
da £38,68
# 014
MPN: 295054
TUBO DI FLUSSO DESTRO, LATO VALVOLA
-Applicabile dal motore n. 196470-
da £58,01
da £58,01
# 015
MPN: 284145
CLIP DISTANZIATORE
da £4,01
da £4,01
# 016
MPN: 275171
CONNETTORE
da £14,24
da £14,24
# 017
MPN: 13434670
COLLARE
-D. 16.2- -Applicabile fino al motore n. 196469-
da £0,48
da £0,48
# 017
MPN: 13434670
COLLARE
-D. 16.2- -Applicabile dal motore n. 196470-
da £0,48
da £0,48
# 018
MPN: 275435
TUBO DI LAVAGGIO DX LATO MOTORE
da £46,35
da £46,35
# 019
MPN: 235682
CLIP
-Applicabile fino al motore n. 196469-
da £0,52
da £0,52
# 019
MPN: 235682
CLIP
-Applicabile dal motore n. 196470-
da £0,54
da £0,54
# 020
MPN: 279199
TUBO DI INCASTRO SX, LATO VALVOLA INFERIORE
-Applicabile fino al motore n. 196469-
da £46,35
da £46,35
# 020
MPN: 295057
TUBO DI INCASTRO SX, LATO VALVOLA INFERIORE
-Applicabile dal motore n. 196470-
da £33,12
da £33,12
# 021
MPN: 259827
CLIP
-Applicabile fino al motore n. 196469-
da £0,54
da £0,54
# 021
MPN: 81649400
CLIP
-Applicabile dal motore n. 196470-
da £6,46
da £6,46
# 022
MPN: 244277
CLIP
da £0,71
da £0,71
# 023
MPN: 275432
STAFFA MONTAGGIO VALVOLA INCASSO DX
-Applicabile fino al motore n. 196469-
da £7,29
da £7,29
# 023
MPN: 295053
STAFFA MONTAGGIO VALVOLA INCASSO DX
-Applicabile dal motore n. 196470-
da £3,81
da £3,81
# 024
MPN: 282445
STAFFA MONTAGGIO VALVOLA INCASSO SX
-Applicabile fino al motore n. 196469-
da £10,95
da £10,95
# 024
MPN: 295056
STAFFA MONTAGGIO VALVOLA INCASSO SX
-Applicabile dal motore n. 196470-
da £6,93
da £6,93
# 025
MPN: 254427
CLIP
da £0,53
da £0,53
# 026
MPN: 225408
BOCCOLA CILINDRICA
da £4,32
da £4,32
# 027
MPN: 14040614
NOCE
da £0,53
da £0,53
# 028
MPN: 14039614
NOCE
da £0,53
da £0,53
# 029
MPN: 290728
EVAP. EMISS. TUBO DEL SISTEMA DI CONTROLLO SUL TUBO DI RIEMPIMENTO CARBURANTE
da £21,68
da £21,68
# 030
MPN: 10716470
COLLARE
da £0,72
da £0,72
# 031
MPN: 288449
COPERCHIO DI PROTEZIONE DEL SERBATOIO
da £46,16
da £46,16
# 032
MPN: 11568027
VITE
-M6 X 18-
da £0,83
da £0,83
# 033
MPN: 10441390
STAFFA CON GUAINA
-D. 12- -Applicabile dal motore n. 196470-
da £0,53
da £0,53
# 034
MPN: 14059111
NOCE
-M5- -Applicabile dal motore n. 196470-
da £0,47
da £0,47
# 035
MPN: 10441690
STAFFA CON GUAINA
-Applicabile dal motore n. 196470-
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 1044690
# 036
MPN: 14059111
NOCE
-M5- -Applicabile dal motore n. 196470-
da £0,47
da £0,47
# 037
MPN: 262559
CLIP
-Applicabile dal motore n. 196470-
da £0,57
da £0,57
# 038
MPN: 81649400
CLIP
-Applicabile dal motore n. 196470-
da £6,46
da £6,46
# 039
MPN: 266156
CLIP
-Applicabile dal motore n. 196470-
da £0,47
da £0,47
# 040
MPN: 204777
CLIP
-Applicabile dal motore n. 196470-
da £0,54
da £0,54
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (RHD) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (RHD) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (RHD) RAFFREDDAMENTO - POMPA OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (RHD) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (RHD) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F12 BERLINETTA (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (RHD) SERRA DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (RHD) COMPLETAMENTO TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F12 BERLINETTA (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (RHD) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (RHD) COPERCHIO POSTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (RHD) SEDILE ANTERIORE - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (RHD) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (RHD) RIVESTIMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F12 BERLINETTA (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F12 BERLINETTA (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F12 BERLINETTA (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (RHD) SERBATOIO CARBURANTE, POMPE E TUBI IMPIANTO ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (RHD) SERBATOIO CARBURANTE E COLLO DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
